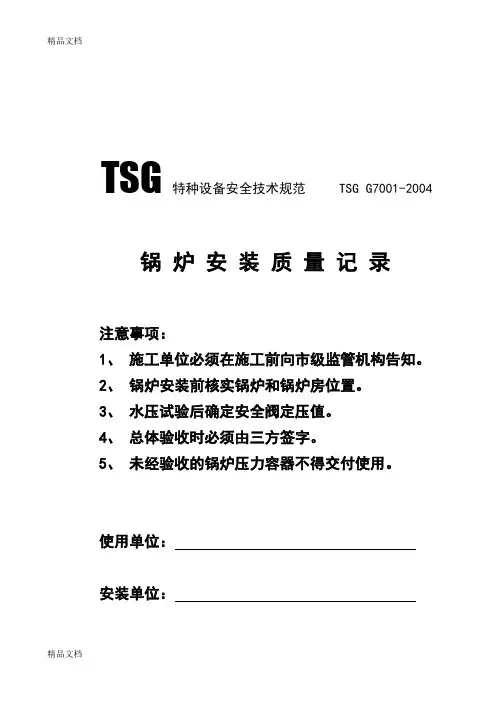

TSG特种设备安全技术规范 TSG G7001-2004锅炉安装质量记录注意事项：1、施工单位必须在施工前向市级监管机构告知。
2、锅炉安装前核实锅炉和锅炉房位置。
3、水压试验后确定安全阀定压值。
4、总体验收时必须由三方签字。
5、未经验收的锅炉压力容器不得交付使用。
使用单位：安装单位：哈尔滨市锅炉压力容器检验研究院巴彦分所目录锅炉安全技术资料复查记录 (3)锅炉产品安全质量复查记录 (4)锅炉辅机及配件验收记录 (5)材料及焊条质量复查记录 (6)锅炉基础验收记录 (7)锅炉附属设备安装质量记录 (8)焊接工作记录 (9)锅炉水压试验记录 (10)锅炉砌筑质量记录 (11)烘炉记录 (12)煮炉记录 (13)试运行记录 (14)锅炉安装总体验收记录 (15)锅炉压力容器安装质量证明书 (16)一、锅炉安全技术资料复查记录二、锅炉产品安全质量复查记录三、锅炉辅机及配件验收记录四、材料及焊条质量复查记录五、锅炉基础验收记录六、锅炉附属设备安装质量记录七、焊接工作记录八、锅炉水压试验记录九、砌筑质量记录十、烘炉记录十一、煮炉记录十二、试运行记录锅炉安装总体验收记录注：1、使用、安装、检验单位负责人必须参加并签字。
2、技术资料验收结果为“有”或“无”，现场实物验收结果为“合格”或“不合格”。
3、此表一式三份，使用、安装、检验单位各保存一份。
4、使用、安装、检验单位代码证书、资质证书、营业执照、法人身份证复印件附后。
锅炉压力容器安装质量证明书。
中小型整装锅炉安装记录表及常用管理表格
中小型整装锅炉安装记录表及常用管理表格文件销毁记录表合同评审表编号：XA-JL-005安装施工组织设计方案编制人：审批人：日期：施工组织设计方案一、工程简介：二、工期安排开工日期：竣工日期：三、施工组织机构及各项准备1、组织机构及人员安排1）组织机构项目负责人：质量工程师：材料负责人：2）人员安排电焊工：名起重工：名管工：名电工：名司炉工：名小工：名水质化验员：名其他人员：2、设备准备电焊机：气焊：试压泵：起重设备：管工设备3、材料准备（详见附表）4、施工现场情况经现场勘察，结果说明：1）现场的水源、电源线路及附与能力能/否满足施工要求。
2）有/无设备、零配件及材料的堆放场所，并满足安全性、适用性的要求。
3）道路状况能/否满足锅炉设备的搬运。
4）其他说明：四、施工程序及工期安排（见《工程进度计划表》）五、技术要点（简略版）1、施工前由技术负责人组织技术人员、施工人员熟悉随设备带来的整套锅炉图纸及其他技术资料，着重搞清各部位关系与技术要求。
2、设备开箱验收时，根据装相清单，认真核实设备零部件是否齐全，检查制造质量及保管情况，并办理清点检查与移交手续。
3、基础施工的验收。
基础施工的质量及尺寸位置要符合图纸要求，并符合《机械设备安装工程施工及验收规范》的有关规定（特别是混凝土的强度要求，预留螺栓孔的位置尺寸、深度等），要认真填写“基础质量检验记录”。
4、锅炉就位。
就位前按设计图纸尺寸在基础上弹出纵横中心线，就位后移动锅炉位置使锅炉纵横线与基础上的基准线对准；标高与垂直度用水平垫铁来调整。
完成后填写“锅炉本体就位的检验记录”。
5、水压试验。
试验前要进行认确实检查与准备，以具备试压所务必的条件；试验的步骤要严格执行GB50273-98验收规范，并作好试验记录。
6、煮炉。
药品要用水溶解，除去杂质，配置成20%浓度的药液后再投入锅炉，不得将固体药品直接投入锅炉。
配药人员要注意安全，配备必要的防护用品。
7、其他未尽事宜请参见本公司编制的“锅炉安装工艺文件”及锅炉安装有关规程、规定与标准。
锅炉设备安装检查记录表格
锅炉设备安装检查记录编号：(压一1)～(压—49)目录同意安装锅炉的批复 (4)锅炉安装质量证明书 (5)锅炉安装开工报告 (6)安装人员名单 (7)锅炉安装技术资料检查记录表 (8)锅炉设备开箱验收记录 (9)锅炉设备缺损件修复记录 (10)锅炉基础检查验收记录 (11)锅炉钢架安装检查记录(一) (12)锅炉钢架安装检查记录(二) (13)锅炉钢架安装记录(三) (15)锅炉钢架安装记录(四) (16)锅筒集箱安装检查记录(一) (18)锅筒集箱安装检查记录(二) (19)水冷壁安装检查记录 (20)对流壁安装检查记录 (21)过滤器安装检查记录(一) (22)过滤器安装检查记录(二) (23)钢管省煤器安装检查记录(一) (24)钢管省煤器安装检查记录(一) (25)铸铁省煤器安装检查记录 (26)焊接代(割)样试件检查记录 (29)焊接检查记录 (30)管端退火记录 (31)胀管试验检查记录 (32)胀管质量检查记录 (33)安装后通球封闭检查记录 (35)锅炉安装预备膨胀间隙记录 (37)安全阀、压力表、水位表安装记录 (39)锅炉本体汽水管线安装记录 (41)锅炉本体阀门水压试验及检修记录 (42)省煤器水压试验记录 (44)锅炉本体水压试验记录 (45)锅炉胀管补胀记录 (46)炉排安装检查记录(一) (47)炉排安装检查记录(二) (48)燃烧装置安装检查记录 (49)辅助安装及单机试运转记录 (50)耐火硷抗压强度试验记录 (52)炉墙砌筑检查记录 (53)烘炉检查记录 (54)煮炉(化学清洗)检查记录 (55)安全阀调试记录 (57)冲管质量检查记录 (58)七十二小时试运行记录 (59)总体验收 (60)锅炉安装质量回访记录 (61)压—01同意安装锅炉的批复你单位要求安装文件：一、锅炉制造技术资料；二、锅炉房内部设备布置图；三、锅炉房与周围建筑物距离图；四、受托安装单位：上述文件内容齐全有效，同意开工安装。
整装锅炉安装施工验收记录
整装锅炉安装
施
工
验
收
记
录
锅炉型号：
建设单位：
安装单位：
技术资料目录
锅炉安装质量证明书
锅炉使用单位：
锅炉型号：
产品出厂编号：单位内编号：
锅炉安装地址：
安装改造维修许可证号：
该台锅炉由本安装单位负责安装，根据《锅炉安全技术监察规程》和《锅炉安装工程施工及验收规范》及其他安全技术规范的要求，安装质量符合规定要求，特此证明。
安装单位：（公章）
电话：
技术负责人：
单位法人代表：
日期：年月日
锅炉基本情况表
技术资料审查记录
外观质量检查记录
基础验收及锅炉就位检查记录
省煤器及空气预热器安装检查记录
阀门及管件单体水压试验记录
汽水管道安装检查记录
锅炉本体水压试验记录
省煤器水压试验记录
辅机安装及试运行记录
安全附件及安全保护装置检查记录
安全阀调整试验记录
烘炉记录
煮炉记录
带负荷试运行记录
提交检验机构存档资料
31 / 31。
锅炉安装、改造、维修施工记录表.
烘炉记录表（一）
锅炉型号
出厂编号
序号
时间
实测温度（℃）
操作人
问题记事
操作人
配合人
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
纪
要
叙
述
结
果
该炉于月日至月日历时天烘炉合格，符合
GB50273-1998验收规范要求。
质检员：
年月日
操作人：
年月日
记录人员：
年月日
烘炉记录表（二）
锅炉型号
出厂编号
烘
炉
曲
记录人员：
年月日
项目
允许偏差(mm)
实际偏差（mm）
纵轴线和横轴线的坐标位置
±20
不同平面的标高
包括柱子基础面上的预埋钢板
0
-20
平面的水平度
(包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位)
每米
全长
5
10
外
形
尺
寸
平台外形尺寸
±20
凸台上平面外形尺寸
0
-20
凹穴尺寸
+20
0
预留
地脚
螺栓孔
中心位置
3
4
锅炉水
平度
纵向（向排污端低）
7（-25）
横向
＜2
其他：
质检员：
年月日
施工队长：
年月日
压力表安装记录表
锅炉型号
出厂编号
序号
项目及内容
技术条件及要求（mm）
实测与检查（mm）
锅炉安装改造维修记录
锅炉安装改造维修记录（2012版）文件编号：Q/DLRT-03—12（安装质量证明部分）锅炉技术资料审查记录Q/DLRT-03-80-12锅炉型号：锅炉总图号：锅炉产品编号：制造单位：制造许可证编号：安装工程前书面告知质监局特种设备安全监察部门《告知书》编号锅炉总图审查结果备注锅炉出厂技术资料锅炉安装图主要受压部件图安装和使用说明书受压元件强度计算书或计算结果汇总表安全阀排放量计算书或计算结果汇总表锅炉质量证明书（包括出厂合格证、金属材料证明、焊接质量证明、水压试验证明）受压元件设计更改通知书锅炉产品安全质量监督检验证书其它技术资料锅炉房工艺设计图锅炉房电气设计图锅炉房仪表设计图施工组织设计（施工方案）土建移交有关施工检验资料备注：施工单位现场技术负责人：施工单位项目负责人：年月日年月日安装图纸审核记录Q/DLRT-03-81-12图号及图纸名称主要问题备注：参加单位及人员：施工单位现场技术负责人：年月日施工单位项目负责人：年月日建设单位代表：年月日锅炉及附属设备检查及缺损件处理记录Q/DLRT-03-82-12锅炉产品编号：序号名称型号规格数量检查情况结论缺损情况处理2方案处理结果备注：施工单位质检员：年月日施工单位现场技术负责人：年月日建设单位代表：年月日锅炉及附属设备基础检查记录Q/DLRT-03-83-12锅炉产品编号：项目允许偏差（mm）实测值（mm）本体鼓风机引风机水泵纵轴线和横轴线的坐标位置±20不同平面的标高（包括预埋钢板）0 -20平面水平度每米 5全长10外形尺寸平面外形尺寸±20 凸台上平面外形尺寸-20 凹穴尺寸+20预留地脚螺栓孔中心位置±10深度+200 孔壁垂直度10预留地脚螺栓顶端标高+200 中心距±2外观质量光滑平整、无蜂窝和脱落检查结论3备注：施工单位质检员：年月日施工单位现场技术负责人：年月日建设单位代表：年月日钢架安装前尺寸检查记录Q/DLRT-03-84-12锅炉产品编号：检查项目允许偏差（mm）实测（mm）立柱全长≤8000-4部位偏差＞8000+2-6部位偏差柱的弯曲度长度‰，且≤10部位偏差梁全长≤1000-4部位偏差1001～3000-6部位偏差3001～5000-8部位偏差＞5000-10部位偏差4梁的挠度长度1‰，且≤10部位偏差梁的旁弯度长度‰，且≤10部位偏差检查结论：备注：施工单位质检员：年月日施工单位现场技术负责人：年月日建设单位代表：年月日钢架安装后尺寸检查记录Q/DLRT-03-85-12锅炉产品编号：检查项目允许偏差（mm）实测（mm）柱脚中心与基础划线中心±5部位偏差任意两柱间的距离间距1‰，且≤10部位偏差柱子1m标高线与标高基准的高度差±2部位偏差各立柱相互间标高之差 3部位偏差立柱垂直度高度1‰，且≤10部位偏差各立柱上下两平面相应两对角线的长度之差长度1.5‰，且≤15部位偏差两立柱间在垂直面内两对角线的长度之差长度1‰，且≤10部位偏差支撑锅筒的横梁的标高0 部位5-5 偏差支撑锅筒的横梁水平度长度1‰，且≤3部位偏差其他横梁标高±5部位偏差检查结论：备注：（应附实测记录图）施工单位质检员：年月日施工单位现场技术负责人：年月日建设单位代表：年月日组装链条炉排安装检查记录Q/DLRT-03-86-12锅炉产品编号：检查项目允许偏差（mm）实测检查结论主动轴、从动轴和炉排横向膨胀方向应一致炉排中心线位置纵向2 横向各链轮与轴线中点的距离±2 左右支架墙板对应点的高度 3 支架墙板上下的垂直度 3墙板间跨距跨距≤5m+30 跨距＞5 m+5左右两侧支架墙板上表面两对角线的长度差跨距≤5m 4 跨距＞5 m 8墙板框的纵向位置偏差 5水平度前轴1‰后轴1‰相邻导轨间上表面高度 26相邻两导轨上表面高度3 相邻导轨间距±2备注：施工单位质检员：年 月 日施工单位现场技术负责人：年 月 日锅筒、集箱安装检查记录Q/DLRT-03-87-12锅炉产品编号：检查项目 允许偏差 （mm ） 实测（mm ） 检查结论主锅筒的标高±5 锅筒纵向和中心线与安装基准线的水平方向距离纵向 ±5 横向锅筒、集箱全长的纵向水平度2 锅筒全长的横向水平度1 上、下锅筒之间水平方向距离a 和垂直方向距离ba ±3b 上锅筒与上集箱的轴心线距离c±3 上锅筒与过热器集箱的距离 d ±3 d ’ 过热器集箱之间的距离f ±3 f ’ 上、下集箱之间的距离g±3 集箱与相邻立柱中心距离h ±3 l 上、下锅筒横向中心线相对偏移e2 锅筒横向中心线和过热器集箱横向中心线相对偏移s 31—上锅筒（主锅筒）；2—下锅筒；3—上集箱；4—下集箱；5—过热器集箱；6—立柱；备注：施工单位质检员：年 月 日施工单位现场技术负责人：年 月 日建设单位代表：年 月 日受热面管子安装前通球试验记录 78Q/DLRT-03-88-12锅炉产品编号：管子球体操作者检查结果名称编号规格内径（mm）弯曲半径（mm）直径（mm）材质通球直径（mm）弯管半径＜2.5Dw ≤2.5Dw，且＜3.5 Dw ≥3.5 Dw 通球直径0.70 Dn 0.80 Dn 0.85 Dn备注：施工单位施工员：年月日施工单位质检员：年月日注：公称外径不大于60mm的弯管安装前应进行通球试验试胀记录Q/DLRT-03-89-12锅炉产品编号：9退火办法退火温度（℃）保温时间（min）试胀板材材料钢号硬度测定值（HB）编号硬度测定值（HB）未胀时管孔实测直径（mm）未胀时管子的实测壁厚（mm）胀完后的管子实测内径（mm）胀管率退火前退火后胀后外观检查情况试压检查情况确定施工胀管率范围胀接技术负责人备注；施工单位施工员：年月日施工单位质检员：年月日胀接管端退火记录Q/DLRT-03-90-12锅炉产品编号：管子钢号退火方法天气测温方法保温方法环境温度℃序号*胀接管子编号管子规格（m m）管端退火长度（mm）退火温度（℃）退火时间（min）硬度（HB）退火前退火后10备注；施工单位施工员：年月日施工单位质检员：年月日注：*见锅炉胀管编号图胀接质量检查记录Q/DLRT-03-91-12锅炉产品编号：*胀接管子编号管端伸出长度（mm）未胀时管孔实测直径（mm）未胀时管子的实测壁厚（mm）胀完后的管子实测直径（mm）胀管率（%）外观检查操作者11试压检查情况胀管质量检查结论备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日注：*见锅炉胀管展开图锅炉本体管道焊接记录Q/DLRT-03-92-12锅炉产品编号：焊口编号焊工姓名焊工钢印号管道规格（mm）12材质 焊接工艺号 接头型式 焊接方法焊接材料底层填充层焊接电流（A ） 焊接电压（V ）备注；施工单位施工员：年 月 日施工单位质检员：年 月 日锅炉本体管道安装检查记录 Q/DLRT-03-93-12锅炉产品编号：检查项目合格标准检查部位检查情况管排间距偏差（mm ） ≤5 管排平整度（mm ）≤5焊缝接头表面缺陷无裂纹、夹渣、弧坑和气孔焊缝余高 0～3 焊缝边缘与母材过渡应圆滑过渡 咬边（mm ）深度≤0.5 长度≤20%周长且≤40对接边缘偏差（mm ） 0.1δ，最大1焊后弯折度（mm ）（距焊缝中心200mm 处的间隙）113管排的排列应整齐，不影响砌（挂）砖检查结论；备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日过热器及钢管省煤器安装检查记录Q/DLRT-03-94-12锅炉产品编号：检查项目允许偏差（mm）实测值（mm）检查结论过热器蛇形管自由端长度±10 管排间距±5管排平整度≤20 边缘管与炉墙间距符合图纸钢管省煤器组件宽度±5 组件对角线差10 联箱中心距蛇形管弯头端部长度±10 组件边管垂直度±5边缘管与炉墙间隙符合图纸备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日1415受热面管子安装后通球试验记录Q/DLRT-03-95-12锅炉产品编号：管子球体操作者检查结果名称编号规格内径（mm）弯曲半径（mm）直径（mm）材质通球直径（mm）弯管半径＜2.5Dw ≤2.5Dw，且＜3.5 Dw ≥3.5 Dw 通球直径0.70 Dn 0.80 Dn 0.85 Dn备注：施工单位施工员：年月日施工单位质检员：年月日注：公称外径不大于60mm的对接接头受热面管应进行通球试验铸铁省煤器、空气预热器、吹灰器安装检查记录16Q/DLRT-03-96-12锅炉产品编号：检查项目允许偏差（mm）实测值（mm）检查结论铸铁省煤器支撑架的水平方向位置±3支撑架的标高-5支撑架的纵、横向不水平度长度的1‰整个省煤器破损翼片根数少于总根数的10%空气预热器支撑框水平方向的位置±3 支撑框标高-5 预热器的垂直度高度的1‰伸缩节的连接应良好，无泄漏固定管式吹灰器安装位置与设计位置±5 喷管全长水平度≤3喷嘴位置管排空隙的中间管路坡度应能使凝结水通过疏水阀流出管路保温应能满足设计要求备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日锅筒（锅壳）内部装置安装及锅筒封闭检查记录Q/DLRT-03-97-12锅炉产品编号：检查项目合格标准检查情况检查结论17锅内装置集汽装置应无明显伤痕、严重锈蚀及变形，数量及装配应符合技术文件的要求给水装置汽水分离器连续排污装置回水引射装置连接隔板连接情况应严密不漏、焊缝应无漏焊和裂纹法兰连接状态应严密，连接件应有之退装置锅筒内部清洁状态应无杂物人孔盖安装法兰垫应摆正，无偏斜；螺栓紧固受力均匀锅筒封闭部位操作者检查人（）锅筒（）锅筒备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日阀门试验检查记录Q/DLRT-03-98-12锅炉产品编号：名称型号合格证号工作压力（MPa）严密性试验试验日期外观状态试验结果操作者规格试验压力（MPa）时间（s）18备注；施工单位质检员：年月日施工单位现场技术负责人:年月日建设单位代表：年月日注：严密性试验压力为工作压力的1.25倍，应以阀瓣密封面不漏水为合格锅炉范围内管道安装单线图Q/DLRT-03-99-12锅炉产品编号：19施工单位施工员：年月日施工单位质检员：年月日注：应注明管线编号、焊口号、焊工代号、无损检测位置编号等。
锅炉安装记录表
快装锅炉安装记录表建设单位：河南科技大学第一附属医院新区医院安装单位：扬州正宇锅炉有限公司竣工日期：2011-12-16扬州正宇锅炉有限公司二零一一年12月目录1、设备开箱检查记录2、锅炉技术资料审查记录3、安装图纸会审记录4、基础放线检查记录5、基础验记记录6、锅炉本体就位检查记录7、省煤器安装记录8、阀门单体水压试验记录9、汽水管道安装记录10、焊接检查记录11、水位表安装检查记录12、压力表安装检查记录13、安全阀安装检查记录14、测温、报警、安装记录15、锅炉保护装置检验验收记录16、给水设备安装记录17、风机安装试运记录18、水处理设备安装记录19、锅炉水处理设备调试报告20、除尘器安装记录21、除氧器安装记录22、烟囱安装记录23、电控柜、配电箱安装记录24、锅炉水压试验记录25、烘炉、煮炉检查记录26、安全阀调整定压记录27、48小时试运行记录28、锅炉安装合格证书29、总体验收证明设备开箱检查记录记录人：锅炉技术资料审查记录安装图纸会审记录记录人：年月日基础放线检查记录基础验收记录锅炉本位就位检查记录省煤器安装记录汽水管道安装记录测温、报警、集气、除污等装置安装记录给水设备安装记录风机安装记录水处理设备安装记录锅炉水处理设备调式报告除尘器安装记录烟囱安装记录电控柜、配电箱安装记录锅炉本体水压试验烘炉、煮炉检查记录48小时试运行记录锅炉安装合格证书总体验收证明河南科技大学第一附属医院新区医院WNS6-1.25-Y(Q)燃气蒸汽锅炉安装竣工报告扬州正宇锅炉有限公司2011-12-18除氧设备安装记录。
锅炉安装记录表
锅炉安装记录表一、项目概况本项目为某某公司锅炉的安装工程，在2021年7月开始进行，现已完成安装并通过验收。
二、安装过程记录1. 设备及材料准备在安装前，我们对所需材料进行了详细的清点和准备。
根据设计图纸，我们先后准备了以下材料及设备：•锅炉本体•油泵、管道及阀门等配件•电控柜及相关电缆•燃油、电力等基础设施2. 现场勘察及土建准备在确认材料及设备已经齐备后，我们进行了现场勘察。
我们对锅炉安装的位置进行了测量，并进行了相应的土建准备工作。
3. 动力系统安装根据设计图纸，我们按照规范将锅炉本体进行了安装，并针对现场实际情况进行了必要的调整。
在动力系统安装过程中，我们特别注意了以下事项：•对系统管线进行了相应的脚手架搭建。
•对各接口进行了密封，确保系统的密闭性。
•严格执行相应的安全操作规范，如安全接地、消防等。
4. 电控系统安装在动力系统安装完成后，我们开始进行电控系统的安装。
在此过程中，我们特别注意了以下问题：•安装前对电控系统及相关设备进行了仔细检查。
•电控系统的接线采用了相应的规范和标准。
•严格执行电安全操作规范，如接地、绝缘等。
5. 调试及调整在所有设备及系统安装完成后，我们进行了相应的调试及调整，确保其正常运行。
在此过程中，我们特别注意了以下问题：•对系统进行了逐一检查，确保其运行参数符合设计要求。
•对系统进行了各项安全操作试验，确保其满足安全操作规范。
三、验收记录安装完成后，我们根据相关验收标准，严格执行了相应的验收工作。
经过两天的全方位验收，我们的安装工程已经通过了最终验收。
四、总结本次锅炉安装工程，我们按照相应的标准和要求进行了设计、材料准备、现场勘测、设备安装、系统调试及调整等工作。
通过我们的不懈努力，本项目安装工程已经顺利完成并通过验收。
