GPS培训内容
2024年gps培训课件(版)
gps培训课件(附件版)GPS培训课件一、引言全球定位系统（GlobalPositioningSystem，简称GPS）是一种基于卫星导航技术的定位系统，由美国国防部开发，并广泛应用于军事、民用和商业领域。
GPS系统由一系列卫星、地面控制站和用户设备组成，能够为全球用户提供精确的三维位置、速度和时间信息。
本课件旨在介绍GPS的基本原理、组成、应用和发展，帮助读者更好地了解和使用GPS技术。
二、GPS的基本原理GPS系统的工作原理基于“测距”和“三球定位”原理。
具体来说，GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间，根据信号传播速度和传播时间计算出用户设备到卫星的距离。
通过测量至少四颗卫星的距离，用户设备可以确定自己的位置。
这就是所谓的“三球定位”原理，即通过三个球面相交确定一个点。
三、GPS系统的组成GPS系统由三个主要部分组成：卫星星座、地面控制站和用户设备。
1.卫星星座：GPS卫星星座由一系列卫星组成，这些卫星分布在地球轨道上，以确保全球覆盖。
GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间。
2.地面控制站：地面控制站负责监控和管理GPS卫星星座。
地面控制站通过卫星与用户设备之间的通信，提供卫星位置和时间信息，以确保用户设备能够准确计算出自己的位置。
3.用户设备：用户设备包括GPS接收器、计算机和其他辅助设备。
GPS接收器接收卫星发射的信号，测量信号传播时间，并计算出用户设备的位置、速度和时间。
四、GPS的应用1.车辆导航：车辆导航系统使用GPS技术来确定车辆的位置，并提供路线规划和导航指引。
2.航海导航：船舶使用GPS技术来确定自己的位置，并规划航线，以确保安全航行。
3.航空导航：飞机使用GPS技术进行导航，提高飞行安全和效率。
4.地质勘探：地质学家使用GPS技术进行地图制作和地质勘探，以发现地下资源。
5.农业：农民使用GPS技术进行农田管理和作物监测，提高农业生产效率。
gps培训课件
2023 gps培训课件•gps概述•gps应用领域•gps技术目录•gps市场•gps前景•gps常见问题解答01 gps概述1gps发展历程23基于地面无线电导航系统，由美国海军研发，1978年投入使用。
第一代GPS技术基于卫星的导航系统，由美国国防部研发，1995年开始民用。
第二代GPS技术现代化计划，提高定位精度、可靠性和效能。
第三代GPS技术03导航计算根据接收机接收到的卫星信号，计算出接收机的速度、航向、经纬度等信息，实现导航功能。
gps工作原理01卫星发射信号GPS卫星发送无线电信号，包含卫星位置、速度和时间等信息。
02地面接收信号GPS接收机接收到卫星信号后，通过计算得出接收机的三维位置和时间。
gps特点GPS技术可以实现高精度定位，精度达到米级甚至厘米级。
高精度定位全球覆盖高速度和高效率高可靠性GPS卫星覆盖范围广泛，全球任何地方都可以实现无障碍接收信号。
GPS技术可以实现高速、高效的导航和定位，适用于各种移动设备。
GPS技术可靠性高，适用于各种恶劣环境和气候条件。
02 gps应用领域测量领域工程测量GPS技术可用于城市、公路、铁路等工程测量，以及水利工程、精密设备安装等精密工程测量。
地形测量GPS技术可以高精度地测量地形，如山区、丘陵等地形复杂区域。
控制测量全球定位系统在测量领域的应用包括精密控制测量，用于高精度地测定控制点坐标和地球重力场参数等。
车辆导航GPS卫星导航系统可以提供车辆位置、速度和航向等实时信息，为车辆导航提供高精度、实时的指引。
导航领域航海导航GPS技术可以用于航海导航，提供高精度、实时的船只位置、速度和航向信息，为船只的安全航行提供保障。
航空导航GPS技术可以用于航空导航，提供高精度、实时的飞机位置、速度和航向信息，确保飞机安全飞行。
GPS技术可以快速准确地确定海上遇险船只的位置，为搜救人员提供高精度的遇险船只位置信息。
海上搜救在地震搜救过程中，GPS技术可以快速准确地确定被困人员的位置，为救援人员提供高精度的救援路线和方案。
GPS基础知识培训
2020年5月22日星期五
目录
第一节 GPS系统的发展过程及系统组成 第二节 GPS的测距原理及实现 第三节 GPS的现代化
第一节 GPS系统的发展过程及 系统组成
什么是GPS
GPS: NAVSTAR GPS-----Navigation System
with Time and Ranging Global Positioning System 导航授时测距全球定位系统。
测量用户接收机到卫星的距离
卫星离地球的平均距离为 20200 公里； 如何实现精确、快速测距 ?
测量卫星信号到用户接收机的传输时间 生活中的测距实例： • 判断闪电离我们有多远 • 判断绽放的礼花离我们有多远
我们得到的启示：通过测量时间延迟来计算距离
我们举例说明如何测量两个人之间的距离 使用“同步技术”，利用声波来测量两个人之间的 距离。
差分定位
在测量上，由于导航方式的定位精度太低，因此，我们 主要利用差分定位的方式进行测量，引入差分的目的就是为 了消除GPS测量中的系统误差。
根据对误差的分析，我们可以知道，在一定距离范围内 的两个观测站同时进行单点定位时，系统误差对两个观测站 的影响大体上相同。因此，差分的基本原理是同时使用两台 或两台以上的GPS接收机进行测量，通常一台接收机固定不动， 架设在已知点上作为基准站（Base Station），另一台作为 游动站（Rover Station），以固定（静态）的方式或流动（ 动态）的方式放置在待测点上。
最终的卫星分布能保证在地球上任何一个 地方任何时间至少可以同时看到4颗卫星
。
控制部分：
包括一个主控站，三个注入站，五个监 测站组成。它们的作用在于：连续的监 测 与控制卫星系统；确定GPS系统时间；预报 卫星星历与卫星钟状态；周期性的更新每颗 卫星上的导航电文。

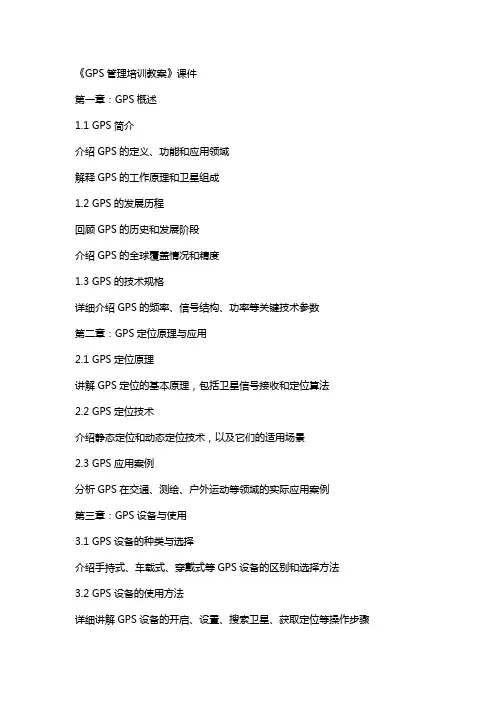

《GPS管理培训教案》课件
《GPS管理培训教案》课件第一章：GPS概述1.1 GPS简介介绍GPS的定义、功能和应用领域解释GPS的工作原理和卫星组成1.2 GPS的发展历程回顾GPS的历史和发展阶段介绍GPS的全球覆盖情况和精度1.3 GPS的技术规格详细介绍GPS的频率、信号结构、功率等关键技术参数第二章：GPS定位原理与应用2.1 GPS定位原理讲解GPS定位的基本原理，包括卫星信号接收和定位算法2.2 GPS定位技术介绍静态定位和动态定位技术，以及它们的适用场景2.3 GPS应用案例分析GPS在交通、测绘、户外运动等领域的实际应用案例第三章：GPS设备与使用3.1 GPS设备的种类与选择介绍手持式、车载式、穿戴式等GPS设备的区别和选择方法3.2 GPS设备的使用方法详细讲解GPS设备的开启、设置、搜索卫星、获取定位等操作步骤3.3 GPS设备的安全与维护强调使用GPS设备时的注意事项，如避免电磁干扰、保持电量充足等第四章：GPS数据处理与分析4.1 GPS数据的获取与整理讲解如何从GPS设备中导出数据，并对数据进行整理和格式转换4.2 GPS数据分析方法介绍基于GPS数据的距离测量、速度计算、轨迹绘制等分析方法4.3 GPS数据的应用探讨GPS数据在地图制作、位置服务、车辆监控等领域的应用前景第五章：GPS技术在企业管理中的应用5.1 GPS在物流管理中的应用讲解GPS在车辆定位、路径规划、货物跟踪等方面的应用案例5.2 GPS在资产监控中的应用介绍GPS在设备定位、防盗报警、远程监控等方面的实际应用5.3 GPS在人力资源管理中的应用探讨GPS在员工考勤、工作量统计、位置信息记录等方面的应用前景《GPS管理培训教案》课件第六章：GPS在交通运输中的应用6.1 车辆导航与路线规划介绍GPS在车辆导航中的应用，如何提供最优路线规划6.2 车辆监控与管理讲解GPS在车辆监控中的应用，包括行驶速度、行驶轨迹等数据的实时监控6.3 交通流量监测与调度探讨GPS在交通流量监测和调度中的应用，如何提高道路使用效率第七章：GPS在户外探险与运动中的应用7.1 户外导航与定位介绍GPS在户外探险和运动中的导航和定位功能7.2 轨迹记录与分享讲解如何使用GPS记录户外活动轨迹，并与他人分享7.3 安全与救援探讨GPS在户外探险中的安全功能，以及如何实现快速救援第八章：GPS在地图制作与地理信息中的应用8.1 GPS数据采集与处理讲解GPS在地图制作中的数据采集和处理方法8.2 地理信息系统（GIS）介绍GPS与GIS结合在地理信息分析与管理中的应用8.3 实时地图更新与优化探讨GPS如何实现实时地图更新，提高地图准确性和实用性第九章：GPS在农业领域的应用9.1 农田监测与管理介绍GPS在农田监测和管理中的应用，如何提高农业生产力9.2 精准农业与GPS讲解GPS在精准农业中的应用，包括作物生长监测、施肥灌溉等9.3 农业机械导航与控制探讨GPS在农业机械导航和控制中的应用，提高作业效率第十章：GPS在个人生活中的应用10.1 个人导航与定位介绍GPS在个人生活中的导航和定位功能，如步行导航、位置分享等10.2 生活服务与优惠讲解GPS在个人生活中的服务应用，如附近餐馆、商店的搜索和优惠信息推送10.3 社交与互动探讨GPS在社交互动中的应用，如寻找共同兴趣的朋友、参与附近活动等重点和难点解析一、GPS定位原理与应用：理解GPS定位的基本原理和不同类型的定位技术是学习GPS的基础。
GPS基础知识培训
基准站与游动站同时观测相同的卫星，基准站利用接收 到的卫星信号进行单点定位解算，然后用解算结果与已知点 坐标进行比较，从而获得误差的改正值，再利用无线数据链 路（或后处理软件）将改正值传给游动站，流动站将该数据 与本身观测到的数据进行差分解算，从而得到流动站与基准 站之间的具有较高精度的相对位置。
是一个基于卫星的无线电导航定位系统， 为有适当仪器的用户提供精密的三维坐标，导航 与时间信息。
1.1.GPS系统的发展过程
GPS系统由美国从1973年开始研制，起初完 全是一个军用导航系统，从1983年开始用于解决 大地测量问题。系统的最终构成在1993/1994年间 完成。
1.2.GPS系统的组成
该系统的基本组成和功能为： 1) 基准站： 在全球建立几十个（50～70）连续运行基准站，设置 高精度双频接收机进行连续观测。
2) 中心站（2个） 所有基准站的观测数据，实时通过 Inmarsat 卫星传送给 中心站，中心站根据各观测站的数据，进行实时计算和 预推。计算GPS卫星的精密星历和星历改正数、卫星钟差 改正数。
测量用户接收机到卫星的距离
卫星离地球的平均距离为 20200 公里； 如何实现精确、快速测距 ?
测量卫星信号到用户接收机的传输时间 生活中的测距实例： • 判断闪电离我们有多远 • 判断绽放的礼花离我们有多远
我们得到的启示：通过测量时间延迟来计算距离
我们举例说明如何测量两个人之间的距离 使用“同步技术”，利用声波来测量两个人之间的 距离。
L2:1224.60 Mhz 传输方式： 码分多址 调制码： C/A, P
第二节 GPS的测距原理及实现
2.1 GPS 定位步骤
• 要解算用户的三维坐标位置，必须有若干个已知参考点 • 要解算出用户到参考点的基线结果，必须解空间三角形 • 要解三角形，必须测量用户接收机到卫星的距离 • 要测量距离，必须测量卫星信号到用户接收机的传输时间 • 用测量卫星信号的传输时间，需要使用“码相位技术” • 要得到精确结果，还要消除信号在传输路径上的误差
GPS理论培训
➢载波 ➢测距码 ➢导航电文
GPS测量方法
GPS测量定位的分类
➢依定位采用的观测值
• 伪距测量（伪距法定位） • 载波相位测量
➢依定位时待定物体的 运动状态
•动态定位 •静态定位
➢依定位模式
• 绝对定位（单点定位） • 相对定位（差分定位）
➢依时效
•实时定位 •事后定位
绝对定位（单点定位）
R
接收机
载波相位测量
通过测量载波的相位而求得
接收机到GPS卫星的距离。
S
(tR)
接收机根据自身 的 钟 在 tR时 刻 复 制信号的相位
接收机根据自身 的 钟 在 tR时 刻 所 接 收 到 卫 星 在 tS 时刻所发送信号 的相位
(tS)
tR tS R
GPS测量误差
GPS测量误差的来源：
注入站
监测站
主控站
用户部分
接收机 数据处理软件 用户设备（计算机）
GPS系统的特点
• 定位精度高 • 观测时间短 • 测站间无需通视 • 可提供三维坐标 • 操作简便 • 全天候作业 • 功能多、应用广
GPS测量原理
GPS定位的几何原理
➢已知点：GPS卫星 GPS点之记 D、已知点资料
祝各位同学 测量员考试顺利通过！
谢谢！
已知：4颗以上卫星伪距、卫星 位置 未知：接收机位置（x，y，z） 及时钟改正数 方法：距离交会
卫星
S
(tR)
接收机根据自身 的 钟 在 tR时 刻 复 制信号的相位
接收机根据自身 的 钟 在 tR时 刻 所 接 收 到 卫 星 在 tS 时刻所发送信号 的相位
(tS)
tR tS
伪距
GPS基础知识培训
个人定位
GPS技术可用于个人定位 、追踪和救援，保障人身 安全。
授时同步领域应用
STEP 01
电力系统
STEP 02
通信网络
GPS技术可为电力系统提 供高精度的时间同步服务 ，确保电力系统的稳定运 行。
STEP 03
金融交易
GPS技术可为金融交易提 供精确的时间戳服务，确 保交易的公正性和安全性 。
GPS基础知识培训
• GPS概述与基本原理 • GPS接收机类型与性能参数 • GPS定位技术与方法 • GPS应用领域与案例分析 • GPS数据处理与误差分析 • 未来发展趋势与挑战
目录
Part
01
GPS概述与基本原理
GPS定义及发展历程
• 全球定位系统（Global Positioning System，GPS）定义：一种基于卫星的无线电导航定位系统，可为全球范围内 用户提供连续、实时、高精度的三维位置、速度和时间信息。
THANKS
感谢您的观看
多模多频接收机技术展望
多模接收机技术
开发能够同时接收多种卫星导航系统 信号的多模接收机，提高定位精度和 可用性。
多频接收机技术
软硬件协同设计
通过软硬件协同设计，优化接收机性 能，降低功耗和成本。
利用多频信号处理技术，提高接收机 抗干扰能力和定位精度。
人工智能和大数据在GPS中应用前景
人工智能在GPS中的应用
全球卫星导航系统（GNSS）的兼容与互操作
探讨不同卫星导航系统之间的兼容性和互操作性，提高全球定位、导航和授时服务的可靠 性和精度。
卫星导航增强技术
研究利用地基增强、星基增强等技术手段，提高卫星导航系统的定位精度、可用性和完好 性。
gps培训计划
gps培训计划一、培训目的全球定位系统（GPS）是一种能够提供全球范围内准确位置信息的卫星导航系统。
随着GPS技术的不断发展和应用，越来越多的行业需要掌握和应用GPS技术。
本培训计划的目的就是帮助学员掌握GPS技术的基本知识和应用技能，提高其在工作中的综合素质和竞争力。
二、培训内容1、GPS基础知识（1）GPS系统概述（2）GPS信号原理（3）GPS定位原理（4）GPS精度和误差（5）GPS接收机的工作原理2、GPS技术应用（1）GPS在地理信息系统中的应用（2）GPS在交通运输中的应用（3）GPS在地质勘探中的应用（4）GPS在农业中的应用（5）GPS在应急救援中的应用3、GPS设备操作与维护（1）GPS设备的选择与购买（2）GPS设备的基本操作与设置（3）GPS设备的维护与保养（4）GPS设备故障排除与维修4、实际操作与应用在培训期间，安排学员进行GPS设备的实际操作，并结合相关实际案例进行应用实践，加深学员对GPS技术的理解和掌握。
三、培训方式1、理论讲授由资深GPS技术专家进行针对性的理论讲授，介绍GPS基础知识和技术应用，帮助学员建立完整的GPS知识体系。
2、实践操作组织学员进行GPS设备的操作实践，让学员亲自操作GPS设备，培养其实际操作能力。
3、案例分析结合实际案例进行分析讨论，锻炼学员的解决问题能力，提升学员的综合应用能力。
四、培训对象本培训面向对GPS技术感兴趣或需要掌握GPS技术的人员，特别适合以下人员：（1）地理信息系统从业人员（2）土地规划和资源管理人员（3）交通运输行业从业人员（4）农业科研和生产人员（5）地质勘探和矿产开发人员（6）环境保护和应急救援人员五、培训时间和地点本培训计划为期5天，每天8小时，具体时间和地点根据实际情况确定。
六、培训目标通过本次培训，学员将达到以下目标：（1）掌握GPS基础知识，理解GPS定位原理和精度误差；（2）了解GPS技术在不同行业的应用，并能结合实际情况进行应用；（3）熟练操作GPS设备，能够进行实际定位和导航操作；（4）掌握GPS设备的维护和故障排除方法；（5）能够结合相关案例进行GPS技术分析和解决问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遵义集顺达交通运输（集团）第3期GPS操作人员培训内容
1、如何设置车辆超速报警。
鼠标键单击要设置的车辆
车辆最高限速由公司规定设置，持续时间统一是30秒点确定完成。
2、超速报警的数据提取及报警的地理位置查询。
进入GPS管理分析系统、进入、进入、在
报警类型选择、在时间栏里选择的时间最好不超过一天
、在点完成超速报警的数据提。
在得到报警的起始时间、终
止时间，通过、在回放轨迹栏填上报警的起始时间、终止时间
找出车辆报警的具体位置。
3、如何对车辆进行重点监控。
鼠标键单击要重点监控的车辆、进入，可同时进行多辆车台的重点监控。
4、如何提取GPS故障不在线的天数及车辆的状态数据。
进入GPS管理分析系统、进入报表分析1、进入
、不在的时间填大于符号，可选择不在线的天、小时、分钟。
5、如何提取车辆肇事后的相关数据。
（当日的超速表、轨迹报表、肇事地点的截图）
进入GPS管理分析系统、进入、进入、在
报警类型选择提取出肇事车辆当日的超速表。
进入报表分析1、、进入、
提取出肇事车辆在肇事前10分钟的行使速度数据。
在通过提取出肇事后在地图上位置并截图。
6、严重超速车辆及紧急报警的处理。
当车辆超速达到公司规定的20%，为严重超速。
这时要对该车辆发送语音提示短信，鼠
标单击右击超速的车辆、并做好发送语音的时间及信息内容记录。
对紧急报警的车辆先拍照，查
看车辆速度及报警地理位置，在确认车辆正常后。
如有情况，及时通知相关负责人。
记录下详细的处理记录。
7、如何查看车辆某日的照片。
对已拍照的车辆照片，都保存在安装GPS的电脑盘里。
如你电脑的GPS系统安装在电脑的D盘，进入、、、、、就可以查看到你要提取的照片。
8、车辆信息及驾驶员信息的设置。
进入、鼠标单击左键公司的名称、鼠标单击左键要
设置的车辆、进入后就可以修改车辆的信息。
在相同的位置
、鼠标单击左键进入后就可以新增驾驶员信息。
9、GPS人为破坏分析
1、在平台中提取一台不在线车辆，先拨打卡号，查看是否停机，如停机则做《停机车辆报表》报我平台，我平台复查，报一级平台。
2、如未停机则末次位子查询，看掉线时间，掉线7天以上报故障。
7天以下，打电话到车台，询问运行情况，休眠则是正常掉线，运行则有可能是设备故障或者人为破坏。
如打了电话给司机过一会车台就在线了，那就说明是人为，如不在线就包含了设备故障和人为现象。
做《车辆故障报表》报我平台。
我平台联
系艾科思公司进行上车处理。
10、Excel表的制作
1、选一张表格作为范本，将制作过程演示一遍。
（选用故障报表）
11、GPS报表应用规范
1、《故障报表》的填写
将故障报表打开，根据所须填写的内容逐项讲解。
2、《超速报表》的填写
将超速报表打开，根据所须填写的内容逐项讲解
3、《每日车辆运行表》的填写
将表格打开演示表格填写步骤：1、不在线车辆剔除出来，查卡号情况，停机的单独做表，卡号正常的，但是休眠的，在是否运行栏填：否；在是否休眠栏填：是。
如有修车在备注栏填：修车。
如正常运行的，但是不在线的，打电话到车上询问，如主动要求维修的报故障，找借口推脱的，则重点监控。
有人为的嫌疑。
将做好的表每日上午报我平台。
12、《停机表》的填写
将停机报表打开，逐项讲解
13、平台安装流程
第一阶段：准备相关文件
第二阶段：平台安装（分为7个步骤）
1、解压压缩包（鼠标指到压缩包，右击选择“解压到当前文件夹”。
2、安装mapx4.5
a、打开D:\GPS安装程序\mapx4.5\MapX4.5，双击图标，选择第一项，点击“下一个”或“是”就行了，点击“结束”完了关掉对话框，返回到安装程序。
b、打开D:\GPS安装程序\mapx4.5\MapX4.51Patch，双击图标，后面的点击“下一个”或“是”，然后确定、点击“结束”，完了关掉对话框。
c、注册:打开D:\GPS安装程序\mapx4.5\MapX451注册，复制两个文件
粘贴到
C：\Program Files\Common Files\Microsoft Shared\Msinfo 3、将复制粘贴到
C:\Program Files\Common Files\MapInfo Shared\MapX Common
双击程序，出现图标，点确定
4、在“D：\GPS安装程序”文件夹中新建文件夹GPS，安装，双击图标点
击“是、安装、退出、下一步、是、下一步、修改平台安装位置，改到D:\GPS安装程序\GPS，下一步、输入IP:58.42.249.183，端口:8000,下一步、下一步、完成”。
5、将地图复制粘贴到D:\GPS安装程序\GPS\GpsClient\MAP
6、将工作站复制粘贴到D:\GPS安装程序\GPS\GpsClient
右击图标选择“发送到-桌面快捷方式”
7、打开平台工作站，点击左下角的“设置--地图--添加、打开
D:\GPS安装程序\GPS\GpsClient\MAP，选择地图，点击应用。
点击“车辆图标，图标大小改为20，点击确定。
