机械设计期末试卷及答案2.

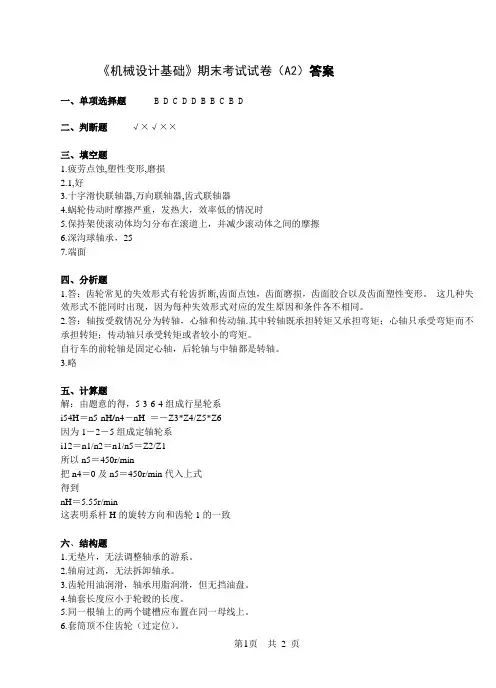

机械设计基础试卷2答案
《机械设计基础》期末考试试卷（A2）答案一、单项选择题 B D C D D B B C B D二、判断题√×√××三、填空题1.疲劳点蚀,塑性变形,磨损2.1,好3.十字滑快联轴器,万向联轴器,齿式联轴器4.蜗轮传动时摩擦严重，发热大，效率低的情况时5.保持架使滚动体均匀分布在滚道上，并减少滚动体之间的摩擦6.深沟球轴承，257.端面四、分析题1.答：齿轮常见的失效形式有轮齿折断,齿面点蚀，齿面磨损，齿面胶合以及齿面塑性变形。
这几种失效形式不能同时出现，因为每种失效形式对应的发生原因和条件各不相同。
2.答：轴按受载情况分为转轴，心轴和传动轴.其中转轴既承担转矩又承担弯矩；心轴只承受弯矩而不承担转矩；传动轴只承受转矩或者较小的弯矩。
自行车的前轮轴是固定心轴，后轮轴与中轴都是转轴。
3.略五、计算题解：由题意的得，5-3-6-4组成行星轮系i54H＝n5-nH/n4－nH ＝－Z3*Z4/Z5*Z6因为1－2－5组成定轴轮系i12＝n1/n2＝n1/n5＝Z2/Z1所以n5＝450r/min把n4＝0及n5＝450r/min代入上式得到nH＝5.55r/min这表明系杆H的旋转方向和齿轮1的一致六、结构题1.无垫片，无法调整轴承的游系。
2.轴肩过高，无法拆卸轴承。
3.齿轮用油润滑，轴承用脂润滑，但无挡油盘。
4.轴套长度应小于轮毂的长度。
5.同一根轴上的两个键槽应布置在同一母线上。
6.套筒顶不住齿轮（过定位）。
7.套筒应低于轴承外圈。
8.轴承端盖与相应轴段处应有密封件，且与轴间不应接触，应有间隙。
9.连轴器无轴向固点，且与端盖间隙太小，易接触。
10.键顶部与轮毂糟间应有间隙。
(完整版)机械设计期末试卷及答案2
并用其结果计算该零件的计算安全系数Sca；（4分）
⑶用计算法确定该零件的计算安全系数Sca。（ 2分）
2.一方形盖板用 4个螺栓与箱体联接， 盖板中心O点的吊环受拉力FΣ=10kN。现要求： (1)设工作 载荷有变化，取残余预紧力F1为工作拉力F的 0.6 倍，试计算每个螺栓的总拉力F2； (2)如因制造误
锥齿轮上的径向力Fre＝ 5000N，轴向
力Fae＝ 1000N，其方向和作用位置如 图所示。轴的转速n1=1450r/min，运
转中受轻微冲击（fP＝1.2 ），常温下 工作（ft＝1），试求：
30207E轴承当量动载荷的X、Y值（GB/T297-94）
Fa/
Fr≤e
Fa/Fr> e
e
X＝1
Y＝0
7、带传动和渐开线齿轮传动都能实现定角速比传动。（×）
8、在闭式齿轮传动中，齿面磨损是其齿轮的主要失效形式。（×）
9、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进 行强度计算。（×）
10、为了保证圆柱蜗杆传动良好的磨合（跑合）和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。
X ＝0.4Y ＝1.6
0.37
轴承派生轴向力：Fd＝ Fr/（2Y）
Fre=5000N
（ 1）轴承所受的径向载荷Fr1，Fr2；
（2）轴承 1、2 派生轴向力Fd1，Fd2，并在图中画出其方向；
（ 3）轴承所受的轴向载荷Fa1，Fa2；
（ 4）轴承所受的当量动载荷P1，P2。
（5）轴承的额定寿命Lh1， Lh2（每小 Nhomakorabea满分4分）
机械设计期末考试题目含答案(四套)
练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。

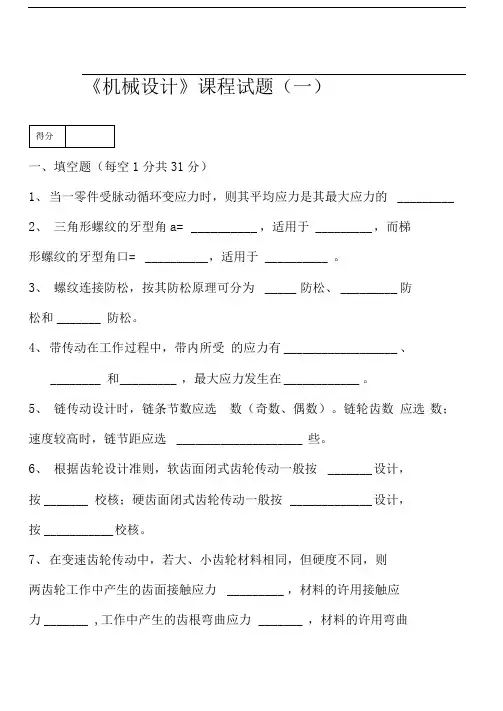

《机械设计》期末考试试题库附含答案解析详细讲解8套
《机械设计》课程试题（一）一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的_________2、三角形螺纹的牙型角a= __________ ，适用于 _________ ，而梯形螺纹的牙型角口= __________ ，适用于 __________ 。
3、螺纹连接防松，按其防松原理可分为_____ 防松、_________ 防松和_______ 防松。
4、带传动在工作过程中，带内所受的应力有__________________ 、________ 和_________ ，最大应力发生在____________ 。
5、链传动设计时，链条节数应选数（奇数、偶数）。
链轮齿数应选数；速度较高时，链节距应选____________________ 些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按_______ 设计，按_______ 校核；硬齿面闭式齿轮传动一般按_____________ 设计，按___________ 校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力_________ ，材料的许用接触应力_______ ,工作中产生的齿根弯曲应力_______ ，材料的许用弯曲应力___________ 。
8蜗杆传动的总效率包括啮合效率n i、_________ 效率和________ 效率。
其中啮合效率n i = ___________ ,影响蜗杆传动总效率的主要因素是________ 效率。
9、__________________________________ 轴按受载荷的性质不同，分为、、________________________________ 。
10、滚动轴承接触角越大，承受_____ 载荷的能力也越大。
二、单项选择题（每选项1分,共11分）1、循环特性r= -1的变应力是______ 应力。
A.对称循环变B、脉动循环变C .非对称循环变D .静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可米取的措施是（）。
机械设计期末考试题及答案
机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。
（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。
（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。
（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。
（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。
（丿）7、普通平键的定心精度高于花键的定心精度。
（X ）8、链传动中链轮齿数应尽量取奇数。
（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。
（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。
（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。
3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。
4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。
5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。
6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。
7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。
三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。
A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。
《机械设计基础》期末考试试卷及答案
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
机械设计制造及其自动化专业《机械设计基础》期末考试真题及答案(二)
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。
机械设计期末考试试题包括答案解析总结
机械设计试卷一、选择题（共30 分、每题 2 分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是由于（C）。
A、链传动只用来传达较小功率B、链速较高，在传达相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。
A、提高了轮齿的波折强度B、提高了齿面的接触强度C、降低了轮齿的波折强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜采用（A）。
A．弹性柱销联轴器B．凸缘联轴器C. 十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。
A．进入大带轮处B．走开大带轮处C. 进入小带轮处D．走开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排序次以方案（A）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动6．螺纹联接防松的根本问题在于（C）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防范螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接种类应是（A）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要无效形式为（B）。
A．齿面磨损B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完好液体润滑滑动轴承，验算pv[ pv] 是为了防范轴承（B）。
A. 过分磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲倦点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。
A．两端固定B．两端游动C．一端固定一端游动D．A， B， C均能够11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径 d1取标准，其目的是（B）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装置方便D．链传动带传动齿轮传动D．为了提高加工精度12、工作时承受弯矩并传达转矩的轴称为（B）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中原工学院2004～2005学年第一学期机械制造及自动化专业机械设计课程期末试卷一、是非题(用“√”表示正确，“×”表示错误，填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1、断裂和塑性变形、过大的弹性变形、工作表面的过度磨损或损伤、发生强烈的振动、联接的松弛、摩擦传动的打滑等都是零件的失效形式。
（）2、用于紧固联接的螺纹不仅自锁性要好，而且传动的效率也要高。
（）3、受交变横向载荷作用的普通螺栓组联接，在正常工作时螺栓杆所受到的拉力不变。
（）4、对于受转矩作用的普通螺栓组联接，各螺栓杆将受到不等的剪力作用，且其剪力的大小与螺栓杆轴线到螺栓组联接的转动中心之距离成正比。
（）5、带传动的弹性滑动将引起在主动带轮上带的速度要逐渐迟后于主动带轮轮缘的速度，在从动带轮上带的速度要逐渐超前于从动带轮轮缘的速度。
（）6、为了避免带的弯曲应力过大，在设计带传动时需要限制小带轮的基准直径。
（）7、带传动和渐开线齿轮传动都能实现定角速比传动。
（）8、在闭式齿轮传动中，齿面磨损是其齿轮的主要失效形式。
（）9、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进行强度计算。
（）10、为了保证圆柱蜗杆传动良好的磨合（跑合）和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。
（）二、选择题（将正确的代码A、B、C、D填入横线上方的空格处）。
（本大题共10小题，每小题1分，总计10分）1、下列四种叙述中，____ __是正确的A．变应力只能由变载荷产生B．静载荷不能产生变应力C．变应力是由静载荷产生D．变应力由变载荷产生，也可能由静载荷产生2、右图为某齿轮传动装置，轮1为主动轮且转向不变，则轮2的齿根弯曲应力按 变化。
A ．对称循环B ．脉动循环C ．应力比r ＝－0.5的循环D ．应力比r ＝+1的循环 3、螺纹联接是一种 。
A ．可拆联接；B ．不可拆联接；C ．动联接；D ．过盈联联接4、某一轴、毂采用普通圆头平键联接，已知轴的直径d=60mm ，键的尺寸为b×h×l=18×11×80（单位mm ），轴的许用挤压应力为：[σ]p =100Mpa ，毂的许用挤压应力为：[σ]p =70Mpa ，则该轴、毂联接所能传递的最大转矩T 为： 。
A ．T max =716.1Nm ；B ．T max =924Nm ；C ．T max =1432.2Nm ；D ．T max =1618.1Nm 5、V 带型号的选择是根据 。
A ．小带轮上的功率P 1和转速n 1；B ．大带轮上的功率P 2和转速n 2；C ．小带轮上的转矩T 1和转速n 1；D ．大带轮上的转矩T 2和转速n 26、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带 。
A ．进入大带轮处B ．紧边进入小带轮处C ．离开大带轮处D ．离开小带轮处A ．2组；B ．3组；C ．4组；D ．5组 8、一对软齿面闭式齿轮传动，若要提高其接触强度，可采取 方法。
A ．在中心距a 和齿数比u 不变的条件下增大齿数z 1；B ．在中心距a 和齿数比u 不变的条件下增大模数m ；C ．在齿数比u 不变的条件下增大中心距a ；D ．在齿数比u 不变的条件下减小中心距a9、按弯扭合成强度条件计算轴的应力时，公式中折合系数α是考虑 。
A ．材料抗弯与抗扭的性能不同；B ．强度理论的要求；C ．轴的结构设计要求；D ．弯曲应力和扭转切应力的循环特性不同 10、在下列轴承中，只能承受径向载荷的轴承是 。
A ．深沟球轴承B ．调心球轴承C ．调心滚子轴承D ．圆柱滚子轴承三、填空题（本大题共5小题，每小题2分，总计10分）1、普通螺纹因牙形角大而 ，故常用于联接；而梯形螺纹效率高，故常用于 。
2、设计键联接时，先根据键联接的结构特点、使用要求和工作条件选择键的类型；再按 选择键的，由轮毂宽度和工作条件选择键的长度；最后对键联接进行必要的强度校核计算。
3、带传动的失效形式有：_和_。
4、在轮齿弯曲强度计算中，齿形系数Y Fa的大小与、变位系数x、斜齿轮的螺旋角β和分度圆上压力角α有关，而与无关。
5、左图所示为一卷扬机传动系统。
根据轴的分类，其中轴Ⅱ为，轴Ⅳ为。
四、计算题（本大题共3小题，第1小题15分、第2小题10分，第3小题20分，共计45分）1.某零件用40Cr钢制成，材料的力学性能为：σ-1=480MPa，σS=800MPa，ψσ=0.2。
零件弯曲疲劳r极限的综合影响系数Kσ=1.5。
已知作用在零件上的工作应力：σmax=450MPa，σmin=150MPa，应力比 常数；试求：⑴绘制出该零件的极限应力简图；且标出零件的工作应力点M，加载应力变化线以及极限应力M；（9分）点'1⑵用图解法确定该零件的极限应力的平均应力σme’、应力幅σae’和极限应力点M’的疲劳极限σr M’并用其结果计算该零件的计算安全系数S ca；（4分）⑶用计算法确定该零件的计算安全系数S ca。
（2分）2.一方形盖板用4个螺栓与箱体联接，盖板中心O点的吊环受拉力FΣ=10kN。
现要求：(1)设工作载荷有变化，取残余预紧力F1为工作拉力F的0.6倍，试计算每个螺栓的总拉力F2；(2)如因制造误OO mm，试计算受力最大的螺栓的总拉力F2max。
差，吊环由O点移至点O’（见图10—12)，'（满分10分）3.一工程机械传动装置中的锥齿轮轴，采用一对30207圆锥滚子轴承（基本额定动载荷C r=54.2kN，基本额静动载荷C r0=63.5kN）支承，背靠背的反装（如图所示）。
已知作用于锥齿轮上的径向力F re＝5000N，轴向力F ae＝1000N，其方向和作用位置如图所示。
轴的转速n1=1450r/min，运转中受轻微冲击（f P＝1.2），常温下工作（f t＝1），试求：（1）轴承所受的径向载荷F r1，F r2；（2）轴承1、2派生轴向力F d1，F d2，并在图中画出其方向；（3）轴承所受的轴向载荷F a1，F a2；（4）轴承所受的当量动载荷P1，P2。
（5）轴承的额定寿命L h1，L h2（每小问满分4分）a e题.图五．传动零件受力分析题（本题10分）下图为一直齿圆锥齿轮——斜齿圆柱齿轮——蜗杆蜗轮三级传动。
已知圆锥齿轮1为主动件，转向如图所示。
试在下图中标出：⑴各轮的转向；（2分）⑵欲使轴Ⅱ、轴Ⅲ上轴承所受的轴向力为最小时，斜齿圆柱齿轮和蜗杆蜗轮的旋向（要求画出并用文字标出他们的旋向）；（4分）⑶各轮在啮合点处的诸分力（Ft、Fr、Fa）的方向。
（4分）六．轴系零件结构改错（本题15分）下图为一齿轮减速器部分装配图，试指出结构不合理及错误所在（不考虑圆角和铸造斜度以及不计重复错误，指出十处错误者满分，每指出一处得1.5分）。
例如：精加工面过长且装拆轴承不便。
按上述范例在图中标出结构不合理及错误所在，并用文字说明原因（如果不说明原因不给分）。
中原工学院2004～2005学年第一学期机械制造及自动化专业机械设计课程期末试卷（答案）一、是非题(用“√”表示正确，“×”表示错误，填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1、断裂和塑性变形、过大的弹性变形、工作表面的过度磨损或损伤、发生强烈的振动、联接的松弛、摩擦传动的打滑等都是零件的失效形式。
（√）2、用于紧固联接的螺纹不仅自锁性要好，而且传动的效率也要高。
（×）3、受交变横向载荷作用的普通螺栓组联接，在正常工作时螺栓杆所受到的拉力不变。
（√）4、对于受转矩作用的普通螺栓组联接，各螺栓杆将受到不等的剪力作用，且其剪力的大小与螺栓杆轴线到螺栓组联接的转动中心之距离成正比。
（×）5、带传动的弹性滑动将引起在主动带轮上带的速度要逐渐迟后于主动带轮轮缘的速度，在从动带轮上带的速度要逐渐超前于从动带轮轮缘的速度。
（√）6、为了避免带的弯曲应力过大，在设计带传动时需要限制小带轮的基准直径。
（√）7、带传动和渐开线齿轮传动都能实现定角速比传动。
（×）8、在闭式齿轮传动中，齿面磨损是其齿轮的主要失效形式。
（×）9、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进行强度计算。
（×）10、为了保证圆柱蜗杆传动良好的磨合（跑合）和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。
（√）二、选择题（将正确的代码A、B、C、D填入横线上方的空格处）。
（本大题共10小题，每小题1分，总计10分）1、下列四种叙述中，____ D __是正确的A．变应力只能由变载荷产生B．静载荷不能产生变应力C．变应力是由静载荷产生D．变应力由变载荷产生，也可能由静载荷产生2、右图为某齿轮传动装置，轮1为主动轮且转向A．对称循环B．脉动循环C．应力比r＝－0.5的循环D．应力比r＝+1的循环3、螺纹联接是一种 A 。
A．可拆联接；B．不可拆联接；C．动联接；D．过盈联联接4、某一轴、毂采用普通圆头平键联接，已知轴的直径d=60mm，键的尺寸为b×h×l=18×11×80（单位mm）,轴的许用挤压应力为：[σ]p=100Mpa，毂的许用挤压应力为：[σ]p=70Mpa，则该轴、毂联接所能传递的最大转矩T为： A 。
A．T max=716.1Nm；B．T max=924Nm；C．T max=1432.2Nm；D．T max=1618.1Nm5、V带型号的选择是根据 A 。
A．小带轮上的功率P1和转速n1；B．大带轮上的功率P2和转速n2；C．小带轮上的转矩T1和转速n1；D．大带轮上的转矩T2和转速n26、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带 B 。
A．进入大带轮处B．进入小带轮处C．离开大带轮处D．离开小带轮处A．2组；B．3组；C．4组；D．5组8、一对软齿面闭式齿轮传动，若要提高其接触强度，可采取 C 方法。
A．在中心距a和齿数比u不变的条件下增大齿数z1；B．在中心距a和齿数比u不变的条件下增大模数m；C．在齿数比u不变的条件下增大中心距a；D．在齿数比u不变的条件下减小中心距a9、按弯扭合成强度条件计算轴的应力时，公式中折合系数α是考虑 D 。
A．材料抗弯与抗扭的性能不同；B．强度理论的要求；C ．轴的结构设计要求；D ．弯曲应力和扭转切应力的循环特性不同 10、在下列轴承中，只能承受径向载荷的轴承是 D 。
A ．深沟球轴承B ．调心球轴承C ．调心滚子轴承D ．圆柱滚子轴承三、填空题（本大题共5小题，每小题2分，总计10分）1、普通螺纹因牙形角大而自锁性能好，故常用于联接；而梯形螺纹效率高，故常用于传动。
