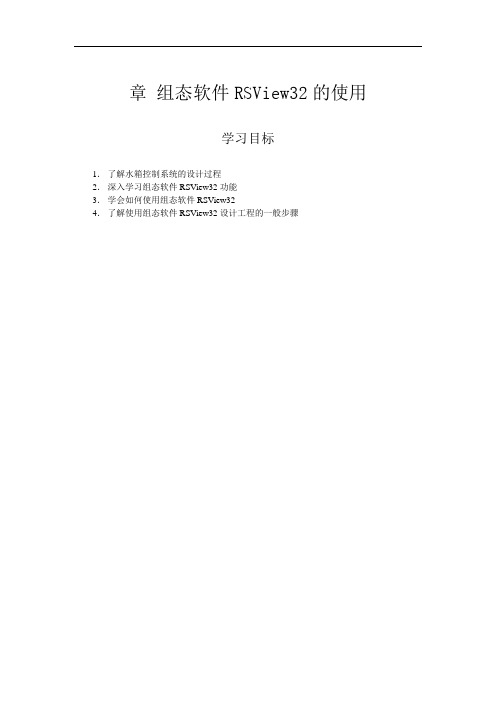

章组态软件RSView32的使用学习目标1.了解水箱控制系统的设计过程2.深入学习组态软件RSView32功能3.学会如何使用组态软件RSView324.了解使用组态软件RSView32设计工程的一般步骤工程实例在现代化的工业生产中,我们经常需要通过监控软件对现场的自动化设备进行监视和控制。
下面我们所要介绍的罗克韦尔软件公司的RSView32就是一种高度集成、基于组件并用于监视和控制自动化设备的人机界面监控软件。
它的功能十分强大,因此应用是非常广泛的。
例如,工业生产中水箱液位的监控,我们可以通过组态软件RSVIew32和其它相关的软硬件完成如下功能:1. 远程控制水箱的进水阀和出水阀。
2. 监控水箱液位在要求的范围内。
3. 记录并保存液位数据。
4. 实时监测水箱的液位的变化,创建实时趋势图。
5. 液位监测报警功能。
图7-1水箱控制示意图本章我们就以此系统为例,详细介绍组态软件RSView32各部分功能,同时也使读者了解使用组态软件RSView32进行工程设计的一般步骤。
在这之前,我们先了解一下此水箱液位控制系统。
系统组成在此系统中,主要使用的软件有:(1) RSLinx : 罗克韦尔软件,主要实现系统的网络组态。
生产供水口电动阀门进水口电动阀门出水口水箱(2) RSLogix500:: 罗克韦尔软件,主要对可编程控制器MicroLogix1500编程。
(3) RSView32: 罗克韦尔软件,主要实现系统的监视和控制。
硬件有:(1) PC 机一台:上位机,主要运行系统中所需的软件。
(2) 可编程控制器MicroLogix1500一台:控制中心,主要对水箱系统进行控制和数据采集。
(3) 网线及相关的通讯模块:因为系统基于工业三层网(以太网,控制网及设备网),这里主要涉及到以太网,因此需要以太网线和通讯模块1761-NET-ENI 。
因此系统的结构图如下:图7-2 系统结构图完成此系统的设计,首先考虑的是系统整体规划。
RSView32使用教程

问题:
1.标记监视器的作用及创建?
2.“标记”对话框的作用及使用
“停止项目”-系统-项目-Progectstop
所有标记值不管它们的源是什么都存储在数值表格里。
RSView32 的各个部分包括图形显示、标记监视文件、警报等都从这个表格读取数值。
警报汇兑里的按钮的设置在“格式”-“按钮”里
创建一个“警报汇总”文件
1 启动“项目管理器”里的“警报汇总”。
2 使用“插入”菜单,选择插入需要显示在“警报汇总”里的信息。
3 使用“格式”菜单中的选项设置“警报汇总”的外观并设置所需的按钮。
4 使用“数据”菜单指定哪些标记和警报信息要放到汇总里,排序的方法,以及设定与“执行”按钮相关的命令。
5 从“文件”菜单里选择“保存”,保存警报汇总。
6 键入一个文件名。
它将出现在“项目管理器”的右窗口。
RSview32 软件的使用
章组态软件RSView32的使用学习目标1.了解水箱控制系统的设计过程2.深入学习组态软件RSView32功能3.学会如何使用组态软件RSView324.了解使用组态软件RSView32设计工程的一般步骤工程实例在现代化的工业生产中,我们经常需要通过监控软件对现场的自动化设备进行监视和控制。
下面我们所要介绍的罗克韦尔软件公司的RSView32就是一种高度集成、基于组件并用于监视和控制自动化设备的人机界面监控软件。
它的功能十分强大,因此应用是非常广泛的。
例如,工业生产中水箱液位的监控,我们可以通过组态软件RSVIew32和其它相关的软硬件完成如下功能:1. 远程控制水箱的进水阀和出水阀。
2. 监控水箱液位在要求的范围内。
3. 记录并保存液位数据。
4. 实时监测水箱的液位的变化,创建实时趋势图。
5. 液位监测报警功能。
图7-1水箱控制示意图本章我们就以此系统为例,详细介绍组态软件RSView32各部分功能,同时也使读者了解使用组态软件RSView32进行工程设计的一般步骤。
在这之前,我们先了解一下此水箱液位控制系统。
系统组成在此系统中,主要使用的软件有:(1) RSLinx : 罗克韦尔软件,主要实现系统的网络组态。
生产供水口电动阀门进水口电动阀门出水口水箱(2) RSLogix500:: 罗克韦尔软件,主要对可编程控制器MicroLogix1500编程。
(3) RSView32: 罗克韦尔软件,主要实现系统的监视和控制。
硬件有:(1) PC 机一台:上位机,主要运行系统中所需的软件。
(2) 可编程控制器MicroLogix1500一台:控制中心,主要对水箱系统进行控制和数据采集。
(3) 网线及相关的通讯模块:因为系统基于工业三层网(以太网,控制网及设备网),这里主要涉及到以太网,因此需要以太网线和通讯模块1761-NET-ENI 。
因此系统的结构图如下:图7-2 系统结构图完成此系统的设计,首先考虑的是系统整体规划。
RSView32及PV软件入门
直接连接
CPU
通讯
模块
本地机架
通讯 模块
远程机架
数
字
输
入 优点
模 块
•每个模块有独立的RPI 缺点
数 字 输
•占用过多连接数 •每个模拟量模块仍需要 占用一个连接
出
模
块
机架优化连接
CPU
通讯
模块
本地机架
通讯 模块
远程机架
数 字 输 入
优点 •一个机架上的所有数字 量IO模块仅占用一个连 接
模 块
缺点 •所有模块仅有一个RPI
3 Requested Packed Interval(RPI),指这个远 程机架上所有模块的数据 采集时间
•RSNetWorx for ControlNet软件简介
在远程CNB上继续添加IO模块.
与本地IO配置不用,RPI这个 参数不可选,该数值与远 程CNB的扫描时间一致
•RSNetWorx for ControlNet软件简介
•常用工具简介
RSView32软件应用
•报警功能
RSView32软件应用
•数据记录功能
RSView32软件应用
•逻辑和控制功能
RSView32软件应用说明 PanelBuilder软件应用说明来自 PanelBuilder软件应用
•运行PanelBuilder软件
PanelBuilder软件应用
重要:IO所占用RAM大小在这里显 示,输入4字节,输出2字节
•RSNetWorx for DeviceNet软件简介
可以选择将ADN RAM自动映射 到DNB RAM中, 然后点击“>” 符号
Automap会将1794ADN中所有数据映射到 1756-DNB的RAM中,即输入4字节和输出 2字节,使用者在使用中要特别注意这 些RAM中那些数据与实际IO相对应。
RSVIEW32培训教材
RSVIEW32实例教程RSVIW32是美国AB公司开发的基于组件的用于监视与控制自动化设备和过程的人机界面软件。
RSVIEW32通过开放的技术达到与罗克维尔软件产品、微软产品和其他应用软件间空前的兼容性。
RSVIEW32具有的功能有:1.流程图监控功能。
2.实时趋势监视功能。
3.参数操作、调整功能。
4.报警管理功能。
5.历史数据管理功能。
6.报表功能。
7.生产指标综合评价功能。
8.预报功能。
9.优化过程指导功能。
下面介绍如何使用RSVIEW32。
首先在安装RSVIEW32后在开始菜单程序ROCKWELLSOFTWARE RSVIEW32 RSVIEW32WORKS 左键打开。
如果是新建的工程,要给工程起个名字。
这里我们以SZS_PROJECT为例。
创建完工程后会出现工程管理器窗口。
它分为两部分,在刚创建时左边部分有几个文件夹,他包括:一.System 系统设置包括以下几个内容1Channel通道定义具体网络类型也就是Rsview32访问 PLC的通讯路径。
这里根据硬件特点选controlnet 。
communication driver 定义所选网络驱动程序。
要注意的是primary与secondary要一致。
2node 节点3 定义rsview32要和具体那一个plc的处理器通讯,以何种方式通讯,给要通讯的处理器定义。
定义节点数量要根据实际处理器数量而定。
Datasource :数据源定义数据交换方式① direct driver:直接连接 适用早期的AB公司产品 可不使用Rslinx.② OPC SEVER :用于过程控制的嵌入连接对象 ,通过Rslinx作为OPC SEVER进行通讯、交换数据。
③ DDE SEVER:动态数据交换。
可与非AB公司产品进行连接、交换数据。
也可与本机上的其他应用软件如Excel等进行通讯。
下面以 opc sever 为例介绍一下节点设置。
Name:节点名 要尽量包括说选处理器的相关信息。
RSVIEW32使用讲义
测试系统运行
数据记录功能(6)
• 跟踪系统运行时的系统信息。 • 对命令和宏指令的执行,系统信息的错误,通讯错 误等予以记录。 • 支持MICROSOFT SQL SERVER或 OCBC关系 型数据库管理系统,自动生成报表记录,将历史数 据与实时数据采用同一个趋势图控件切换显示。此 外也记录于ODBC支持的DBF文件格式中。 • 在记录成DBASE IV格式的情况下,也可以使用与 ODBC兼容的MICROSOFT EXCELA 等其它软件 打开查看。
系统的主要功能(VBA1)
• 支持VBA SCRIPT语言 • 用该语言编制的结构化程序,可以方便与其它 WINDOWS应用程序和数据库进行数据交换,此 外,也可以在用户程序中实现其它的特殊功能。 • 例如:可用其编制系统数据报表与系统登陆界面 ,使您的系统更具强大的扩展功能。
ACTIVEX功能(2)
RSVIEW32系统讲义
全汉化的人机监控软件 提供了监控、控制、及数据采集功能 ,实现管控一体化。
讲义结构
• • 第一部分: 系统宗述 VBA功能 ACTIVEX功能 绘图及动画功能 安全防护功能 报警功能 数据记录功能 趋势功能 事件检测功能
系统实例
系统实例 组态RSLINX 组态系统的通道 组态系统的节点 系统的扫描等级 系统的数据库标记 系统的显示 数据记录 系统报警设置 系统测试 组态结束
第三步 组态系统的节点
• 打开节点编辑器 • 在DATA里有三个选项DRIVER、 OPC SERVER、 DDE SERVER DRIVER 用于系统点对点的连接 OPC SERVER 用于系统所连接的文件是一个.DLL文件, 此类通信类型也为支持OPC的第三方系统同本系统通讯变 的简单快捷 DDE支持微软第三方程序通讯 • 在NAME中填入您通讯连接的节点名 • 选择CHANNEL • 在STATION中填入您的站号 • 在TYPE中填入您的通讯器类型 • 在TIMEOUT中填入报警时间 • 组态完毕
