【专业知识】冷却塔的组成和分类
【学员问题】冷却塔的组成和分类？
【解答】冷却塔是一种广泛应用的热力设备，其作用是通过热、质交换将高温冷却
水的热量散入大气，从而降低冷却水的温度。
冷却塔按不同的分类方式分成不同的类型：
（1）按空气与水接触的方式，可分成湿式冷却塔和干式冷却塔，以及二者结合的干湿式冷却塔。
在湿式冷却塔中，空气和水直接接触进行热、质交换，其热、质交换
效率高，冷却水的极限温度为空气湿球温度，缺点在于冷却水存在蒸发损失和飘散
损失，并且水蒸发后盐度增加，需要补水；干式冷却塔中，水或蒸气与空气间接接
触进行热交换，不发生质交换，它主要用于缺水地区及特殊场合，热交换效率一般
比较低，并且投资大，耗能高。
（2）按通风方式，分为自然通风冷却塔和机械通风冷却塔。
自然通风冷却塔又称风筒式或双曲线型塔，它利用塔内外的空气密度差造成的通风抽力使空气流通（自然
通风），其冷却效果稳定，运行费用低，故障少，易维护，风筒高飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不易用在高温高湿地区；机械
通风冷却塔又分为抽风式和鼓风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使
塔内呈负正压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小
型冷却塔或水对风机有侵蚀性的冷却塔中。
冷却塔热量
冷却塔热量一、冷却塔的原理冷却塔的原理主要是通过水蒸气冷却热效应来将热量散发到大气中。
当水从工厂或发电站的设备中流出时，水中含有一定的热量。
通过冷却塔，水会进入塔内的填料层，同时由于水的增温而产生蒸气。
当热水与冷凉空气接触时，水蒸气会冷凝成水滴，从而带走水中的热量，让水温下降。
冷却塔通过这种方式，将热量散发到大气中，实现了余热的排放和水的循环利用。
二、冷却塔的结构冷却塔一般由塔壳、填料层、风扇、水泵等部件组成。
塔壳是冷却塔的主体结构，一般为混凝土或钢结构。
填料层位于塔壳内部，用于增大水与空气的接触面积，提高冷却效率。
风扇用于引导空气流入冷却塔，增加空气与水的接触，帮助水蒸气冷凝。
水泵负责将水输送至填料层，保证水能够充分与空气接触，实现热量散发。
三、冷却塔的工作原理冷却塔的工作原理可以分为两个过程：水蒸气冷却和热量散发。
首先是水蒸气冷却的过程，当热水进入填料层时，水蒸气会随着空气上升，与冷却塔内的较冷空气接触，从而冷凝成水滴。
水滴会落回到塔底，继续循环冷却，使水温逐渐下降。
其次是热量散发的过程，水蒸气冷凝后释放的热量会通过填料层和塔壳散发到大气中，从而实现余热的排放。
四、冷却塔在工业生产中的应用冷却塔在工业生产中有着广泛的应用，主要用于电厂、化工厂、制药厂等工业领域。
在发电厂中，冷却塔用于冷却发电机组的冷却水，降低水温，提高发电效率。
在化工厂中，冷却塔用于冷却加工生产过程中产生的热量，保证生产设备的正常运行。
在制药工厂中，冷却塔用于冷却药物生产中产生的高温废水，保证厂区环境的清洁和生产设备的安全。
综上所述，冷却塔是一种重要的工业设备，通过水蒸气冷却热效应，将热量散发到大气中，实现了余热的排放和水的循环利用。
冷却塔在工业生产中有着广泛的应用，为工业生产提供了重要的支持。
随着工业化的不断发展和对能源的需求不断增加，冷却塔的发展和应用将会更加广泛。
冷却塔基本知识介绍
• 标准设计工况
冷却塔性能参数
标准设计
塔型
P型
D型
C型
G型
进水温度℃
37
37
37
43
出水温度℃
32
32
32
33
设计温差℃
5
5
5
10
湿球温度℃
28
28
28
28
干球温度℃ 31.5
31.5
31.5
31.5
大气压力kpa
99.4
冷却塔性能参数
• 名义冷却流量：标准设计工况下的进塔水量（m3/h）。 • 耗电比：电动机实际消耗的有功功率与冷却水流量的比值。国标规定：G型塔的实际耗电比为不大
冷却原理--干球温度和湿球温度
• 干湿球温度是冷却塔设计中的主要气象参数。测定空气温度时，常用玻璃棒水银温 度计，其感热部分直接露在外部，测得的温度称空气干球温度。
• 湿球温度是在温度计水银球上包一层湿纱布，空气与水银球不直接接触测得的温度。
冷却原理--水的冷却过程
• 在冷却塔中水的冷却过程由水温t、空气的干球温度θ、湿球温度τ决定。单位面 积，单位时间的传导散热量为qα，蒸发散热量为qβ。可分为下图所示的四种传热 情况。
冷却塔基本组成--配水系统
• 配水系统的作用在于把热水均匀的分布于整个填料的表面上，以充分发挥填料的作 用。分为：管式 (固定式，旋转式)、槽式和池式
冷却塔基本组成--配水系统
喷头
旋转布水头
冷却塔基本组成--其他设备 • 其他设备：检修门、检修梯、通道、避雷装置、减震器、电加热器等。
冷却原理--散热分类
• 横流与逆流的选择 • 出口温度的影响 • 湿球温度的影响
冷却塔的内部构造
冷却塔的内部构造一、引言冷却塔是工业生产过程中常见的设备，用于降低水或气体的温度。
冷却塔的内部构造直接影响其冷却效果和工作效率。
本文将从冷却塔的内部构造入手，详细介绍其主要组成部分和工作原理。
二、主要组成部分1. 塔体冷却塔的塔体是一个中空的结构，通常采用圆形或方形截面。
塔体的外部由金属材料制成，具有良好的耐腐蚀性能。
内部则涂有防腐蚀涂层，以增加塔体的使用寿命。
2. 塔填料塔填料是冷却塔内部的关键部分，其主要作用是增加水和气体的接触面积，以便提高传热效率。
常见的填料材料有PVC、PP、FRP等。
填料的形状多样，可以是片状、球状或网状，以满足不同的冷却需求。
3. 风机冷却塔内部的风机负责将空气引入塔体，并通过填料与冷却介质进行传热。
风机通常安装在塔体的顶部或侧面，其功率大小与冷却塔的规模和工作要求相关。
4. 喷淋系统喷淋系统是冷却塔的另一个重要组成部分，主要用于将冷却介质均匀地喷洒在填料上，以增加冷却效果。
喷淋系统通常包括喷头、喷水管道和水泵等。
5. 收集器收集器位于冷却塔的底部，用于收集已经冷却的水并将其排出。
收集器通常设有水泵，以便将冷却水送回生产过程中再次使用。
三、工作原理冷却塔的工作原理基于水和空气之间的传热过程。
首先，冷却塔内的风机将空气引入塔体，使其与填料接触。
同时，喷淋系统将冷却介质均匀地喷洒在填料上。
当空气经过填料时，与冷却介质之间发生传热，水的温度被降低，而空气的温度则升高。
最后，冷却后的水被收集器收集并排出，而升温后的空气则被风机排出冷却塔。
四、冷却塔的分类根据冷却介质的不同，冷却塔可以分为水冷却塔和空冷却塔两类。
1. 水冷却塔水冷却塔主要用于工业生产中对水进行冷却的场合。
它通过将水与空气之间的传热，使水的温度降低，以满足生产过程对冷却水的要求。
水冷却塔通常采用填料和喷淋系统的组合，以提高传热效率。
2. 空冷却塔空冷却塔主要用于对气体进行冷却的场合。
它通过将热气体与空气之间的传热，使气体的温度降低。
冷却塔的构造组成和分类培训
闭式冷却塔
1、闭式冷却塔是传统冷却塔的一种变形和发展。它实际上是一种蒸 发式冷却塔，冷却器和湿式冷却塔的组合，它是卧式的蒸发式冷却塔， 工艺流体在管内流过，空气 在管外流过，两者互不接触。塔底蓄水池 内的水由循环泵抽取后，送往管外均匀地喷淋下来。与工艺式流体热 水或制冷剂和管外空气并不接触，成为一种封闭式冷却 塔，通过喷淋 水增强传热传质的效果。
它实际上是一种蒸发式冷却塔冷却器和湿式冷却塔的组合它是卧式的蒸发式冷却塔工艺流体在管内流过空气在管外流过两者互不接触

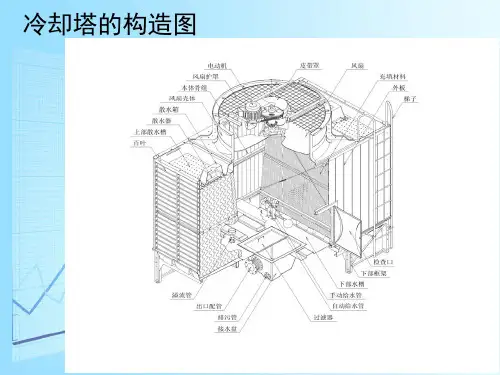

冷却塔的构造图
主要组成部分
冷却塔的分类
按通风方式分：①自然通风冷却塔；②机械通风冷却塔；③混合通风 冷却塔。
按应用领域分： ①工业型冷却塔；②空调型冷却塔。 按噪声级别分：①普通型冷却塔；②低噪型冷却塔；③ 超低噪型冷 却塔；④超静音型冷却塔。 按水和空气的接触方式分：①湿式冷却塔；②干式冷却塔； ③干湿 式冷却塔 按热水和空气的流动方向分：①逆流式冷却塔；②横流（直交流）式 冷却塔。 其他型式冷却塔，如喷流式冷却塔、无风机冷却塔等。
腐蚀而采用此形式。
各种冷却塔的特点
逆流塔 1、水在塔内填料中，水自上而下，空气自下而上，两者流向相反一 种冷却塔。 2、逆流冷却塔热力性能好、分三个冷却段： ①布水器到填料顶这一空间，此段的水温较高，所以仍可将热量 传给空气。 ②填料水与空气热交换段。 ③填料至集水池空间淋水段，水在此段被冷却称之为“尾效”。在我 国北方水温可下降1-2℃。综上所述，逆流塔比横流塔在相同的 情况下，填料体积小20%左右，逆流塔热交换过程更合理冷效高。 3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、 防冻化冰措施更容易。多台可组合设计 ，冬季以所需的水温水 量可合并单台运行或全部停开风机。 4、施工安装检修容易、费 用低，常用在空调和工业大、中型冷却 循环水中。
冷却循环中冷却塔的详细讲解：原理、分类、组成
冷却循环中冷却塔的详细讲解：原理、分类、组成冷却塔，这个⼤型的冷热交换设备，其实在⽇常的⽣活中也能经常看见，有些⼤型的商场建筑，或者地铁周边或者⼯⼚附近都能看见这个设备，其作⽤主要就是⼲燥（低焓值）的空⽓经过风机的抽动后，⾃进风⽹处进⼊冷却塔内；饱和蒸汽分压⼒⼤的⾼温⽔分⼦向压⼒低的空⽓流动，湿热(⾼焓值)的⽔⾃播⽔系统洒⼊冷却塔内。
当⽔滴和空⽓接触时，⼀⽅⾯由于空⽓与⽔的直接传热，另⼀⽅⾯由于⽔蒸汽表⾯和空⽓之间存在压⼒差，在压⼒的作⽤下产⽣蒸发现象，带到⽬前为⾛蒸发潜热，将⽔中的热量带⾛即蒸发传热，从⽽达到降温之⽬的。
今天就来谈⼀谈冷却塔。
冷却塔⼯作过程以圆形逆流式冷却塔的⼯作过程为例：热⽔⾃主机房通过⽔泵以⼀定的压⼒经过管道、横喉、曲喉、中⼼喉将循环⽔压⾄冷却塔的播⽔系统内，通过播⽔管上的⼩孔将⽔均匀地播洒在填料上⾯；⼲燥的低晗值的空⽓在风机的作⽤下由底部⼊风⽹进⼊冷却塔内，热⽔流经填料表⾯时形成⽔膜和空⽓进⾏热交换，⾼湿度⾼晗值的热风从顶部抽出，冷却⽔滴⼊底盆内，经出⽔管流⼊主机。
⼀般情况下，进⼊冷却塔内的空⽓、是⼲燥低湿球温度的空⽓，⽔和空⽓之间明显存在着⽔分⼦的浓度差和动能压⼒差，当风机运⾏时，在塔内静压的作⽤下，⽔分⼦不断地向空⽓中蒸发，成为⽔蒸⽓分⼦，剩余的⽔分⼦的平均动能便会降低，从⽽使循环⽔的温度下降。
从以上分析可以看出，蒸发降温与空⽓的温度（通常说的⼲球温度）低于或⾼于⽔温⽆关，只要⽔分⼦能不断地向空⽓中蒸发，⽔温就会降低。
但是，⽔向空⽓中的蒸发不会⽆休⽌地进⾏下去。
当与⽔接触的空⽓不饱和时，⽔分⼦不断地向空⽓中蒸发，但当⽔⽓接触⾯上的空⽓达到饱和时，⽔分⼦就蒸发不出去，⽽是处于⼀种动平衡状态。
蒸发出去的⽔分⼦数量等于从空⽓中返回到⽔中的⽔分⼦的数量，⽔温保持不变。
由此可以看出，与⽔接触的空⽓越⼲燥，蒸发就越容易进⾏，⽔温就容易降低。
冷却塔的构造 冷却塔塔体⼀般由上、中、下组成，其内部构造由上⾄下为风机、收（除）⽔器、配⽔系统、淋⽔填料、进风窗、底盘（或⽔池）组成。
冷却塔的型号参数
冷却塔的型号参数以冷却塔的型号参数为标题，我将为大家介绍冷却塔的不同型号参数及其特点。
一、冷却塔的型号参数及分类冷却塔是一种用于散热的设备，根据其型号参数的不同，可以分为以下几种类型：1. 自然通风冷却塔：该型号的冷却塔主要依靠自然风力进行散热，不需要外部动力设备。
其主要参数包括冷却塔的高度、底面积、填料类型和数量等。
自然通风冷却塔适用于小型散热需求，如家用空调等。
2. 强制通风冷却塔：与自然通风冷却塔相比，强制通风冷却塔配备了风机设备，能够通过强制通风来增强散热效果。
其主要参数包括风机功率、风机数量、冷却塔高度等。
强制通风冷却塔适用于大型散热需求，如工业生产中的冷却系统。
3. 封闭式冷却塔：封闭式冷却塔是一种相对封闭的系统，其主要参数包括冷却塔的容积、循环水流量、水泵功率等。
封闭式冷却塔适用于对水质要求较高的场合，如电力行业、化工行业等。
4. 开式冷却塔：开式冷却塔是一种开放式系统，其主要参数包括冷却塔的容积、水池深度、水泵功率等。
开式冷却塔适用于对水质要求不高的场合，如农业灌溉等。
二、冷却塔型号参数的特点不同型号的冷却塔具有各自独特的特点，下面我将逐一介绍：1. 自然通风冷却塔的特点：- 依靠自然风力，无需外部动力设备，能够节省能源。
- 塔高度较低，占地面积较小，适合安装在空间有限的场所。
- 填料种类和数量的选择对散热效果有较大影响，需要根据具体情况进行合理配置。
2. 强制通风冷却塔的特点：- 配备风机设备，能够通过强制通风增强散热效果，提高散热效率。
- 风机功率和数量的选择应根据散热需求和设备尺寸进行合理配置。
- 塔高度可根据具体要求进行调整，以适应不同场所的安装需求。
3. 封闭式冷却塔的特点：- 系统相对封闭，能够有效减少外界对水质的影响，提高水质稳定性。
- 循环水流量和水泵功率的选择应根据散热需求和系统容量进行合理配置。
- 需要定期清洗和维护，以保证系统的正常运行和散热效果。
4. 开式冷却塔的特点：- 系统开放，适用于对水质要求不高的场合。
云南逆流钢板冷却塔分类
云南逆流钢板冷却塔分类
x
一、冷却塔的种类
1.冷凝塔
冷凝塔分为干式和湿式两种。
干式冷凝塔是指由冷却塔本体、格栅、支撑架构成，通过循环流水，将热量从冷凝液中进行转移的冷凝塔。
湿式冷凝塔是指由冷却塔本体、格栅、冷凝液、水槽、支撑架构成，通过循环流水，将热量从冷凝液中的变态物质中进行转移的冷凝塔。
2.热接塔
热接塔是指吸收入口和出口的温度相差较大的热水（或汽水），通过内部的冷却器，使得入口和出口的温度相差较小而实现热水（或汽水）之间的传热，从而实现能量传输的设备。
3.水冷塔
水冷塔是一种将水从较高温到较低温的设备。
它通过利用空调系统，将水从排气口放出，再将水从进气口中进入，从而实现水的冷却。
4.换热塔
换热塔是指将高温热水（或汽水）与低温热水（或汽水）进行混合，使其中进入冷却塔的温度达到设定值，从而实现能量传输的设备。
二、云南逆流钢板冷却塔
逆流钢板冷却塔是一种具有较高效率的大型冷却塔，能够将热水（或汽水）进行温差换热，从而达到降温的目的。
其特点是具有良好
的冷凝效果，能够更快地将热水（或汽水）从高温变为低温。
逆流钢板冷却塔是采用钢板组合而成的，其内部结构为上层钢板、中层夹液器、下层层液器，这三层结构形成了一个完整的循环换热装置，利用热水的温度差来实现降低温度的功能。
冷却塔分类：开式冷却塔和闭式冷却塔
冷却塔分类：开式冷却塔和闭式冷却塔冷却塔是利用水对空气的蒸发吸热效应达到使冷却水降温目的的一种换热设备。
按冷却水与空气是否直接接触分为开式、闭式两类。
1、开式冷却塔的原理是，通过将空调冷却水直接喷淋到冷却塔填料上，通过水与空气的直接接触，同时由风机带动冷却塔内气流流动，从而达到蒸发冷却的目的。
[1]开式冷却塔初期投入比较少，但是运营中的水耗和电耗较大，运营成本较高。
图：开式冷却塔2、闭式冷却塔的冷却原理由两个两个循环组成：内循环和外循环。
闭式冷却塔没有填料，主核心部件为紫铜管表冷器。
①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。
为对象设备进行冷却，将对象设备中的热量带出到冷却机组。
②外循环：在冷却塔中，为冷却塔本身进行降温。
不与内循环的空调冷却水直接接触，只是通过冷却塔内的紫铜管表冷器进行换热。
在此种冷却方式下，通过自动控制，根据水温设置电机的运行。
由于春夏两个季节环境温度比较高，在这种情况下，需要闭式冷却塔的两个循环同时进行才能冷却。
相反，秋冬两个季节的温度不太高，通常情况下，我们只需要一个内循环即可完成冷却过程。
图：闭式冷却塔1.1）开式冷却塔的优点：开式冷却塔具有结构简单、造价低、维护检修方便等优点，为早期冷却设备中最常用的一种设备。
[2]1.2）开式冷却塔的缺点：开式冷却塔由于风机马达和叶片都是暴露在空气中的，因此，运行时的噪音比较大；由于是开式系统，冷却塔在运行的时候，会产生漂水现象，造成水量损失，要经常补水，同时一定程度上也会污染冷却水，使其水质下降，而且外界的杂物也会进入冷却水中，造成水质污染；开式冷却塔的冷却水压力损失要高于闭式冷却塔。
2.1）闭式冷却塔的优点：1）闭式冷却塔由于是全封闭式循环冷却，因此，不存在杂物进入冷却管路系统，从而发生管路堵塞的现象；2）闭式冷却塔为软水循环冷却，在高温时也绝无水垢生成，引起冷却管路系统结垢；3）闭式冷却塔占地面积小，不需开挖水池，易址方便，节约用水，降低能耗；4）闭式冷却塔采用风冷蒸发吸热双重冷却方式，冷却效率高；5）可直接冷却水、油类、醇类、淬火液、盐水及化学液等介质，介质无损耗，成份稳定；6）由于采用闭式循环，介质不受环境影响，亦不会污染环境；7）冷却水的压力损失要小于开式冷却塔。
冷却水塔结构范文
冷却水塔结构范文冷却水塔是重要的工业设备，用于调节并降低工厂及其他大型建筑物的温度。
冷却水塔采用特殊的结构，确保有效地降低水温，并保持设备的正常运行。
以下是冷却水塔的结构和工作原理的详细介绍：1.冷却水塔的主要结构部分包括塔壳、水箱、填料层、出水口、进水口、溢流口等。
塔壳是一个大型圆柱体，通常由钢材制成。
塔壳内部覆盖着填料层，填料层由一系列塑料或金属片组成，以增加水的表面积，帮助水蒸发和散热。
水箱是一个密封的容器，用于存储冷却水。
2.冷却水塔的工作原理是通过水的蒸发来降低温度。
冷却水从进水口进入水箱，然后通过管道均匀地分布到填料层上。
当空气经过填料层时，水通过蒸发散发热量，使空气温度下降。
冷却后的水从出水口流出，进入设备进行循环使用。
如果水温过高，多余的水会通过溢流口排出。
3.冷却水塔有不同的类型和配置，根据具体的使用需求进行选择。
常见的冷却水塔类型包括自然通风式和机械通风式。
自然通风式冷却水塔依靠大气压力和对流来移除热量，而机械通风式则通过使用风扇来增加空气对流，加快水的蒸发和散热。
4.冷却水塔的维护和清洁非常重要，以确保其正常运行和延长寿命。
定期清理填料层和过滤器，确保水流畅并防止堵塞。
清洁喷嘴和风扇，确保通风畅通。
检查和修复任何漏水或损坏的部件。
总结：冷却水塔具有关键的结构和功能，用于降低工厂及其他大型建筑物的温度。
它的主要结构部分包括塔壳、水箱、填料层、进水口、出水口和溢流口。
冷却水塔利用水的蒸发来降低温度，依靠自然或机械通风来提高散热效果。
定期维护和清洁冷却水塔是保持其正常运行和延长寿命的重要步骤。
冷却塔的原理结构及分类
冷却塔的原理结构及分类冷却塔是一种用于降低热水温度的装置，通过将热水喷洒或流过塔体中的填料，利用空气的对流换热作用来冷却热水。
冷却塔一般由塔体、风机、填料和水箱等部分组成。
下面将详细介绍冷却塔的原理、结构和分类。
冷却塔的工作原理是利用水与空气之间的传热换热作用，将热水喷洒到塔顶，通过塔体内的填料撒向下部，形成了往复颠倒的径流层流交叉流动。
冷却塔内由于塔体底部设置有风机，风机通过对水和空气的吹拂作用，加强了气相和液相之间的传热强度。
冷却塔的空气与水的接触面积大，传热效果好，利用空气中的相对温度较低来冷却热水，使其温度降低。
结构上，冷却塔一般由塔体、风机、填料和水箱等部分构成。
塔体是冷却塔的主要组成部分，一般为圆柱形或方柱形，材质多为钢结构或混凝土结构。
风机位于塔体底部，用于增强空气与水的接触，提高传热效果。
填料一般位于塔体顶部，可以增加水与空气接触的表面积，增强传热效果。
水箱一般位于塔体底部，用于收集冷却后的水。
此外，冷却塔还包括流量控制装置、水泵和管道等。
根据冷却塔的不同设计和用途，可以将其分为以下几种分类：1.露天式冷却塔：露天式冷却塔是最常见的一种冷却塔，它通常由金属结构的塔体和风机组成。
露天式冷却塔适用于工业生产中的大量热水冷却。
2.封闭式冷却塔：封闭式冷却塔是一种密闭型的冷却装置，主要用于防止水的蒸发，减少对环境的热污染。
封闭式冷却塔一般采用换热器将热水和冷却介质进行换热，通常用于中小型的空调系统。
3.袋式冷却塔：袋式冷却塔是一种相对较新的冷却塔设计，它利用特殊的填料袋，将热水均匀地分布到填料层中，提高了传热效果。
袋式冷却塔适用于各种规模的冷却系统。
4.空气冷却塔：空气冷却塔是利用自然通风原理进行热量的传递和散发，不需要额外的风机。
空气冷却塔运行成本低，适用于一些没有供水条件的场所。
5.水冷却塔：水冷却塔是一种用于冷却水冷却系统的冷却装置，常用于发电厂和大型工业设施。
总的来说，冷却塔可以根据不同的设计和应用需求进行分类。
