低频调制中频治疗仪

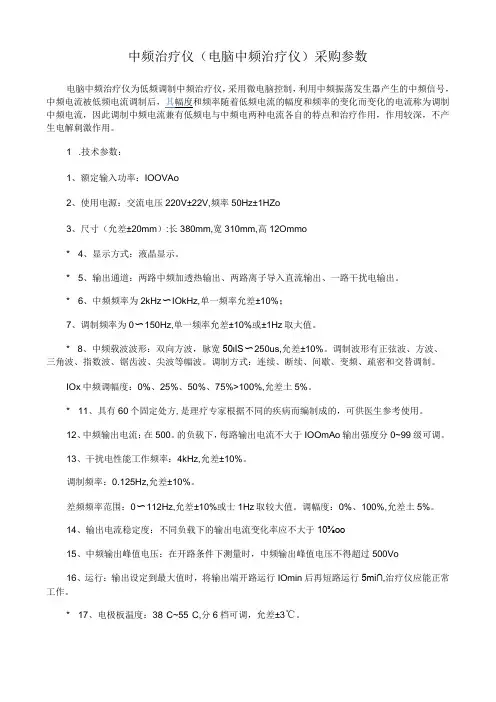

中频治疗仪电脑中频治疗仪采购参数
中频治疗仪（电脑中频治疗仪）采购参数电脑中频治疗仪为低频调制中频治疗仪，采用微电脑控制，利用中频振荡发生器产生的中频信号，中频电流被低频电流调制后，其幅度和频率随着低频电流的幅度和频率的变化而变化的电流称为调制中频电流，因此调制中频电流兼有低频电与中频电两种电流各自的特点和治疗作用，作用较深，不产生电解刺激作用。
1 .技术参数：1、额定输入功率：IOOVAo2、使用电源：交流电压220V±22V,频率50Hz±1HZo3、尺寸（允差±20mm）:长380mm,宽310mm,高12Ommo* 4、显示方式：液晶显示。
* 5、输出通道：两路中频加透热输出、两路离子导入直流输出、一路干扰电输出。
* 6、中频频率为2kHz〜IOkHz,单一频率允差±10%；7、调制频率为0〜150Hz,单一频率允差±10%或±1Hz取大值。
* 8、中频载波波形：双向方波，脉宽50ιIS〜250us,允差±10%。
调制波形有正弦波、方波、三角波、指数波、锯齿波、尖波等幅波。
调制方式：连续、断续、间歇、变频、疏密和交替调制。
IOx中频调幅度：0%、25%、50%、75%>100%,允差土5%。
* 11、具有60个固定处方,是理疗专家根据不同的疾病而编制成的，可供医生参考使用。
12、中频输出电流：在500。
的负载下，每路输出电流不大于IOOmAo输出强度分0~99级可调。
13、干扰电性能工作频率：4kHz,允差±10%。
调制频率：0.125Hz,允差±10%。
差频频率范围：0〜112Hz,允差±10%或士1Hz取较大值。
调幅度：0%、100%,允差土5%。
14、输出电流稳定度：不同负载下的输出电流变化率应不大于10⅜oo15、中频输出峰值电压：在开路条件下测量时，中频输出峰值电压不得超过500Vo16、运行：输出设定到最大值时，将输出端开路运行IOmin后再短路运行5mi∩,治疗仪应能正常工作。
中频治疗仪基本原理
急性损伤时，由于这些受伤组织的血肿和坏 死组织的分解，使附着处的神经末梢受到创 伤性无菌性炎症的化学性刺激而引起疼痛。
慢性劳损是无外伤史的，它的发生也是肌肉 和筋膜等受到经常性的过多的牵拉性刺激， 日积月累在肌附着处形成与急性损伤同样的 病理变化。两者均在局部形成有规律的和具 有无菌性炎症（asepticinflammation）。
软组织疼痛的治疗
口服药物治疗，如非甾体类， 外用药物治疗：敷药，膏药。 其他治疗：局部交感神经阻断，痛点阻滞，
经皮神经电刺激，干扰电刺激，针炙及按摩 等均可试用。 微创治疗：射频，臭氧，针刀等。
慢性难治性软组织疼痛的治疗决策
非手术治疗仍是首选 1、方法很多，但要因人、因时、因地选择
对病灶有效的方法。 2、防止长期滥用止疼药，因药物损害肝肾
临床常见下列疾病早期易被误诊为软组织疼痛
1．椎管内原发性肿瘤 2．骨肿瘤 3．胸膜腔脏器肿瘤 4．腹膜后神经干肿瘤 5．早期脊柱结核 6．椎间盘低毒性感染 7．带状疱疹后疼痛
临床常见下列疾病早期易被误诊为软组织疼痛
8．老年性骨质疏松症引起的疼痛 9．类风湿性关节炎 10．神经元系统疾病 11．风湿性多发性肌痛症 12．血管性疾病引起的下肢痛 13．脊髓栓系综合征 14．心理性疼痛
推、拿、按、捏、揉等多种手法，能有效疏 通经络，行气活血，镇静止痛，加速患部组 织水肿及病变产物吸收。
磁场效应疗法:
具有消炎镇痛，杀菌抑菌，增强细胞活性、 提高肌体免疫力。
药物导入:
本机采用特殊设计的电脉冲波，使外敷药物 有效成分迅速导入患部，直达病灶，获得一 般外敷无法比拟的快速疗效。
功能原理
脉冲电流通过人体皮肤、黏膜表面、肌体深 部时，使肌体受到刺激，局部血液循环得到 改善、肌肉张力得到缓解、炎症产物的吸收 加强而产生直接治疗疾病的作用；或影响神 经系统，使神经系统更有力地激起人体本身 的防御与免疫机制或调节内分泌而起到间接 治疗疾病的作用
中、低频治疗仪操作技术评分标准
目的：1、促进受损神经的恢复和为受损神经细胞代偿的功能
2、使中枢神经控制瘫痪机体运动功能得到恢复
操作流程及质量标准
标准分
姓名
操作
准备
护理人员：着装整洁、洗手、戴口罩；
5
用物准备：中、低频治疗仪、电极片、生理盐水、棉签、治疗记录单
5
评估病人的病情、意识、皮肤、四肢肌力、合作程度，了解仪器作用，告知患者，做好准备
8
操
作
流
程
携用物至病人床旁，核对患者，解释操作目的、方法、及注意事项，并取得患者合作
6
将治疗仪放置床旁适当位置，妥善固定
5
接通电源，根据医嘱要求，设定治疗模式，参数
10
暴露治疗处、定位、清洁、粘贴电极片、连接导联线
15
再次核对，启动治疗仪，参数调至病人能承受范围，确认治疗仪运行正常
8
协助患者取得舒适体位，整理床单元，告知注意事项，强调使用过程中不可自行调节，如有异常及时告知护士
10
洗手，再次查对，记录
6
质量
评定
患者或家属能够知晓护士告知的事项，对服务满意
8
患者安全，出现异常情况，护士及时处理
5
用物齐备，操作规范，用后物品处理规范
4ቤተ መጻሕፍቲ ባይዱ
理论
提问
5
总分
100
签名
调制中频电疗法—搜狗百科
调制中频电疗法—搜狗百科概念及电流类型调制中频电疗法（Modulated middle frequency electrotherapy）调制中频电流是一种低频调制的中频电流。
是60年代应用临床的一种较新的电疗法。
其频率为2000-5000Hz，调制频率10～15Hz，调制深度0～100％。
调制中频电流主要有四种形式（一）连续调制波调制波连续出现，简称连调。
（二）交替调制波调制波和未调制波交替出现，简称交调（等调）。
（三）间歇调制波调制波间歇出现，简称间调。
（四）变频调制波两种频率不同的调制波交变出现，简称变调。
四种波型电流均可以全波或正、负半波形式出现。
调制中频电流的特点（一）这是用10～150Hz的低频电流调制的“外生”中频电流。
兼有低、中频两种电疗的特点。
（二）不同波型和频率交替出现，可以克服机体对电流的适应性。
（三）调幅波（或调制深度）可以改变，用以改变刺激的强度。
调制深度小（25-50％）电流的兴奋作用弱，调制深度大（75-100％）电流的兴奋作用强。
（四）断调波型中，加入可调的断电时间，以使治疗失神经肌肉时，可让肌肉得到不同时间的休息，克服了干扰电流中无通电间歇或间歇过短的缺点。
（五）选用半波的调制波型电流时，有类似间动电或直流电的作用。
可以作药物离子导入用。
而它具有更显著的刺激作用及对深部组织的刺激和改善营养的作用。
生理作用和治疗作用（一）止痛作用正弦调制中频电流作用于机体时，有明显的舒适振动感。
100Hz全波连调波，持续时间2.5秒：3秒的全波交调波（调幅波频率100Hz）及90～120Hz全波变调波均有较好的止痛效果。
疼痛较剧时调幅度用25～50％，疼痛减轻后用75～100％。
（二）改善局部血液循环正弦调制中频电流作用于局部血管，可使小血管及毛细血管扩张，血循环加快。
如作用于高血压病人肾区，肾血流量增加19～35％。
用频率100Hz，调幅度100％，通断比1秒:2秒的间调波治疗动脉阻塞性周围血管疾病，作用于局部及相应节段，有改善局部血液循环的效果。
中频治疗仪参数
中频治疗仪（zhong pin zhi liao yi）概述俗称的中频治疗仪全称为“低频调制中频治疗仪”。
中频电流被低频电流调制后，其幅度和频率随着低频电流的幅度和频率的变化而变化的电流称为调制中频电流。
应用这种电流治疗疾病的方法称为调制中频电疗法（modulated medium freq uency electrotherapy）,近20余年来在国内广泛应用。
治疗作用调制中频电流含有1~150Hz低频电流与2~8K Hz中频电流，其中低频电流有不同的频率与波形（正弦波、方波、三角波、梯形波、微分波等），有不同的调制方式（连续、间调、断调、变调）、不同调幅度（0%~100%），电流的动态变化大，因此调制中频电流兼有低频电与中频电两种电流各自的特点和治疗作用，作用较深，不产生电解刺激作用，人体易于接受而不易产生适应性，其主要治疗作用为：镇痛；促进局部组织血液循环和淋巴回流；引起骨骼肌收缩，可以锻炼肌肉，防止肌肉萎缩；提高平滑肌张力；作用于神经节与神经节段，可产生反射作用，调节自主神经功能。
治疗技术目前通用的电脑中频治疗仪应用微机与数控技术，内存多个多步程序处方，各个电流处方有不同的调制和组合。
采用硅导电橡胶电极治疗，操作简单安全。
可根据患者的病情选用不同的电流处方，将两个电极对置或者并置与治疗部位。
治疗电流的强度以患者耐受为度，一般0.1~0.3mA/c㎡,通电时电极下有震颤、抽动感或肌肉收缩，易于耐受。
一般每个处方治疗15~20分钟，每日一次，7~15为一疗程（每个疗程中间，停用1天）。
临床应用适应症：颈椎病、腰椎病、骨性关节病、关节炎、肩关节周围炎、腰背肌筋膜炎、周围神经伤病、神经痛、胃肠张力低下、尿潴留、术后肠麻痹、术后粘连、瘢痕增生等。
禁忌症：恶性肿瘤、急性炎症、出血倾向、局部金属异物、心脏部位、孕妇腰腹部、带有心脏起搏器者。

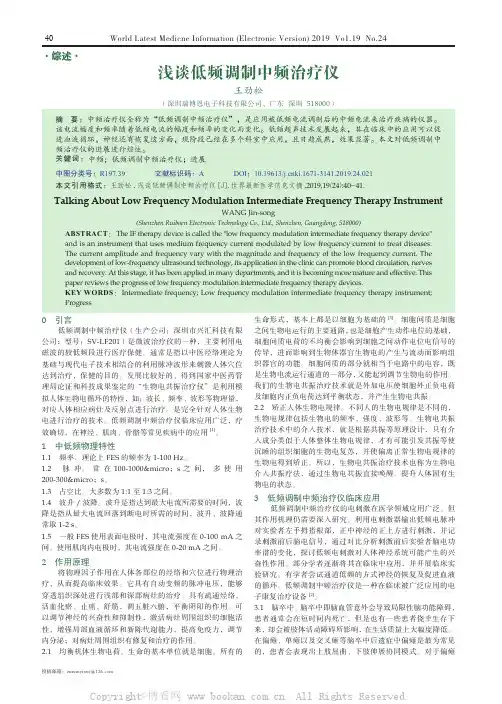

浅谈低频调制中频治疗仪
World Latest Medicne Information (Electronic Version) 2019 Vo1.19 No.2440投稿邮箱：zuixinyixue@·综述·浅谈低频调制中频治疗仪王劲松（深圳瑞博恩电子科技有限公司，广东 深圳 518000）0 引言低频调制中频治疗仪（生产公司：深圳市兴汇科技有限公司；型号：SV-LF201）是微波治疗仪的一种，主要利用电磁波的较低频段进行医疗保健。
通常是指以中医经络理论为基础与现代电子技术相结合的利用脉冲波形来刺激人体穴位达到治疗，保健的目的。
发展比较好的、得到国家中医药管理局论证和科技成果鉴定的“生物电共振治疗仪”是利用模拟人体生物电循环的特性，如：波长、频率、波形等物理量，对应人体相应病灶及反射点进行治疗。
是完全针对人体生物电进行治疗的技术。
低频调制中频治疗仪临床应用广泛，疗效确切，在神经、肌肉、骨骼等常见疾病中的应用[1]。
1 中低频物理特性1.1 频率。
理论上FES 的频率为1-100 Hz 。
1.2 脉冲。
常在100-1000µ ；s 之间，多使用200-300µ ；s 。
1.3 占空比。
大多数为1:1至1:3之间。
1.4 波升/波降。
波升是指达到最大电流所需要的时间，波降是指从最大电流回落到断电时所需的时间，波升、波降通常取1-2 s 。
1.5 一般FES 使用表面电极时，其电流强度在0-100 mA 之间。
使用肌肉内电极时，其电流强度在0-20 mA 之间。
2 作用原理将物理因子作用在人体各部位的经络和穴位进行物理治疗，从而提高临床效果。
它具有自动变频的脉冲电压，能够穿透组织深处进行浅部和深部病灶的治疗。
具有疏通经络，活血化瘀、止痛、舒筋，调五脏六腑，平衡阴阳的作用。
可以调节神经的兴奋性和抑制性，激活病灶周围组织的细胞活性，增强局部血液循环和新陈代谢能力，提高免疫力，调节内分泌；对病灶周围组织有修复和治疗的作用。
中低频治疗仪HL-Y6A
温热中低频治疗仪HL-Y6A使用说明书请仔细阅读本说明书后,再操作仪器产品名称温热中低频治疗仪规格型号HL-Y6A型、概述HL-Y6A型温热中低频治疗仪是一种多功能中低频电疗仪器。
它采用微电脑控制，输出调制或未调制的温热中、低频电流，针对各种不同需要设计了相应的治疗程序。
适用家庭、个人、诊所使用。
HL-Y6A型温热中低频治疗仪存储10个治疗适应症。
使用本仪器治疗时，治疗部位感觉舒适，能够获得与手法按摩所不及的一种电流按摩治疗作用。
且能达到较深部位，具有消炎、止痛、缓解对神经根的刺激与压迫、消除肿胀、促进局部血液循环、加速新陈代谢及增强肌肉运动的效果，促进病变组织的修复。
本仪器：有一组输出插孔专为普通电极板设置的。
有一组输出插孔专为加热电极板设置的。
在使用过程中，可以用加热电极板也可以用普通电极板。
加热电极板与普通电极板两组不可以同时使用。
主要技术参数电源交流220V±22V，频率50Hz±1Hz工作制间隔工作功率不大于15瓦频率中频：2900Hz，单点频，频率允差±10%。
调频：0~120Hz输出电流0--90mA±10%(500欧姆负载)安全分类II类BF型仪器尺寸150mm×210mm×55mm重量 1.05kg熔电器规格0.4A使用环境温度5℃~40℃;湿度80%RH以下(远离微波3米外)贮存条件仪器应存放在无腐蚀性气体和通风良好、清洁的室内，环境温度范围-20℃~50℃；相对湿度10%~90%；大气压力范围50.0Kpa~106.0Kpa。
仪器各部分名称：（如图）（1）电源开关（2）电源插头（3）工作指示灯（4）电流强度指示灯（5）适应症显示（6）选择键（7）启停键（8）普通输出插孔（9）加热输出插孔（10）电流调节旋钮（11）加热开关附件四头普通输出导线一根加热输出导线两根松紧带四条普通电极板一付加热电极板一付穴位电极板一付治疗适应症适用于治疗腰、腿、背痛、坐骨神经痛、扭伤挫伤、术后肌肉恢复、肌肉紧张、面瘫、废用性肌萎缩、关节肿痛、肩周炎、颈椎病、慢性前列腺炎、慢性附件炎、慢性盆腔炎、慢性咽喉炎、注射硬结、术后疤痕、神经麻痹、胃脘痛等疾病症状。
中频治疗仪的功效与副作用
中频治疗仪的功效与副作用中频治疗仪原理中频治疗仪是模拟传统的中医针灸，用CPU控制的脉冲电流针对穴道起到疏导血管、神经，达到顺畅传达的功效。
在一定频率范围内，人体组织的阻抗与频率成反比，即人体组织对中频电流的阻抗要比对低频电流的阻抗低，因此中频电流比低频电流能够到达组织更深的部位，而且皮肤感觉舒适。
中频电流本身具有一定的治疗作用，受低频调制的中频电流则兼有低频与中频的综合作用，效果更佳。
中频治疗仪可以输出2～8kHz的中频电流，它包含和综合了中频电疗的各种疗法。
中频治疗仪的中频电流能进入人体深部组织，而不致强烈刺激皮神经和感受器，当以阀强度的中频电流加入时，起初只有轻的搓动感，电流大时才有针刺感觉，电流越大，这种感觉越明显。
但持续通电时，这种感觉逐渐微弱。
只有大的强度电流时才有不舒服的束缚感。
加入足够强的中频电流，可以引起强烈的肌肉收缩，人们已经证实在2000-8000Hz的中频范围内，肌肉收缩的阀值要比痛阀低得多。
因此，利用这种频率就可能使肌肉强烈收缩而不引起疼痛。
中频治疗仪的功效与副作用中频治疗仪是现代电子学，磁疗学和传统的中医脏象学、经络学相结合的新型理疗仪器，它通过热电磁性触头传导特殊频率的电流来刺激人体的穴位，从而产生了热疗、针灸、电疗、磁疗的治疗效果。
其中中频治疗仪与低频治疗仪相比，中频治疗仪效果明显，中频的表皮刺痛感弱，达到深度感强、留针时间长的效果。
但是治疗仪是治病的，电子类治疗仪更应具备相应的安全保护功能。
如果治疗仪本身安全性不好，就可能对消费者造成新的身体损伤。
经销商说十分安全时，消费者只要浏览一下仪器的使用说明书或者简单操作一下仪器，就可以快速地鉴别出它是否具备某些重要的安全保护功能。
但是中频治疗仪的治疗过程中电流会因负载的不稳定而产生较大的波动，不仅可能损坏仪器，更重要的是会对病人造成电击，治疗的安全性不好。
这种仪器不符合行业标准中对电流稳定度的要求。
该治疗仪无短路保护功能，也没有恒流源输出功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中频治疗仪的使用
中频治疗仪是采用工作频率为1000－100000Hz的脉冲电流治疗疾病的仪器。
能够对运动神经肌肉、血管、自主神经起到强的电刺激生物学效应。
其主要生物学治疗作用为：镇痛、消炎、消肿、促进局部血液循环、锻炼骨骼肌、调整神经系统功能等。
治疗功效
■止痛■消炎、消肿■促进血液循环■锻炼骨骼肌■软化疤痕和松解粘连
适用范围
腰肌劳损、腰椎间盘突出症、急性扭伤、挫伤、扭挫伤、软组织损伤、关节纤维性挛缩、瘢痕、瘢痕挛缩、瘢痕肥厚、废用性肌萎缩、神经根炎、周围神经损伤等、骨折延迟愈合、肩关节周围炎、血栓闭塞性脉管炎、雷诺氏病
操作程序
1、接通电源，插好输出线及电极，打开电源开关，处方指示亮，数码窗口，显示处方序号，通过增加减少按键，选择治疗处方。
2、在患者治疗部位固定好治疗电极按动功能键，时间指示亮，数码窗口显示治疗时间，通过增加减少按键选择治疗时间，再按功能键，
治疗指示亮，数码窗口显示治疗强度。
通过增加减少按键，调节治疗强度，以患者耐受量为准。
3、将电极片贴在患部，调节治疗强度，以患者耐受性为准。
4、可通过功能键或减少按键中止治疗，仪器在倒计时结束后会自动停止治疗并有蜂鸣音提示。
治疗过程中如果要停止治疗，将治疗强度调至零后，再将电极片取下。
5、当治疗电极离开人体时仪器会有声光显示，电极复位（接触人体）仪器会自动恢复原所设治疗状态，在恢复过程中若按动增加或减少按键，则强度停在即时位置。
6、治疗电极未复位超过30秒，仪器自动切断输出，退回处方待机状态。
7、疗毕仪器自动恢复至处方态，取下电极，关闭电源。
禁忌症
严重心脏病患者、应用心脏起搏器者、妊娠、恶性肿瘤、出血倾向性疾病、急性化脓性炎症、急性湿疹、结核、局部破损。
注意事项
1、心脏病患者、植入心脏起搏器患者，在没有得到医生的允许下不应使用；
2、靠近胸部使用电极会增加心脏纤颤的危险；
3、电源中的地线应接地使用；
4、皮肤感觉障碍者,治疗不得以耐受量为依据；
5、皮肤破溃、过敏处不得摆放电极治疗；
6、若电极板前面放置垫布,一定用水浸透(以不滴水为宜)；
7、患者首次接受治疗，剂量不宜太大以使心理有所准备，治疗2—3次后再逐步加大剂量；
8、本仪器应放置通风干燥处，治疗结束后，湿垫布应完全干后再与仪器装在一起。
