转向系统工作原理
转向系统工作原理
转向系统工作原理
转向系统是汽车的重要组成部分，它负责控制车辆的转向方向和角度。
在驾驶
过程中，转向系统的工作原理对于车辆的操控性和安全性至关重要。
转向系统的工作原理可以简单地分为三个步骤，转向输入、转向传递和转向输出。
首先，当驾驶员转动方向盘时，转向输入被传递到转向系统中。
这个输入会触发转向系统内的一系列机械或电子装置，从而使车轮产生相应的转向动作。
在转向传递过程中，转向系统会根据车速、路况等因素进行调整，以确保车辆的转向动作平稳和准确。
最后，转向输出则是指车辆实际的转向动作，它由转向系统内的零部件和机械装置来完成。
转向系统的工作原理受到多种因素的影响，其中最主要的是车速和路况。
在高
速行驶时，转向系统需要更大的力量来控制车轮的转向，以确保车辆的稳定性和安全性。
而在复杂的路况下，如颠簸路面或弯道行驶，转向系统也需要更加灵敏的响应来应对车辆的转向需求。
另外，转向系统的工作原理还受到车辆类型和转向系统类型的影响。
不同类型
的车辆，如轿车、卡车或SUV，其转向系统的工作原理可能会有所不同。
而液压
转向系统、电动助力转向系统等不同类型的转向系统，也会在工作原理上有所区别。
总的来说，转向系统的工作原理是一个复杂而精密的过程，它需要多种因素的
协调和调节才能确保车辆的转向动作准确、平稳和安全。
因此，在日常驾驶中，我们应该注意保养转向系统，定期检查转向系统的工作状态，以确保车辆的操控性和安全性。
汽车转向系统工作原理
汽车转向系统工作原理
汽车转向系统是车辆行驶中至关重要的一部分，它的工作原理可以分为以下几个步骤：
1. 转向传感器：在车辆转向系统中，转向传感器起到了关键作用。
它通过感知司机的转向动作并将其转化为电信号，传递给转向控制单元。
2. 转向控制单元：转向控制单元接收到来自转向传感器的电信号后，会计算出车辆应该进行的转向角度，并将这个角度信号传递给转向执行器。
3. 转向执行器：转向执行器根据转向控制单元传递的信号来完成具体的转向动作。
在大多数汽车中，转向执行器通常是液压助力转向系统或电动助力转向系统。
4. 液压助力转向系统：在液压助力转向系统中，转向执行器包括一个液压泵、液压缸和减压阀等组件。
当转向控制单元传递转向角度信号后，液压泵会产生压力，使液压缸工作，然后通过减压阀将液压力传递给转向系统，从而实现对车轮的转向。
5. 电动助力转向系统：在电动助力转向系统中，转向执行器由一个电机和一个转向齿轮组成。
当转向控制单元传递转向角度信号后，电机会根据信号的大小和方向来转动转向齿轮，从而实现对车轮的转向。
总的来说，汽车转向系统的工作原理是将司机的转向动作通过
转向传感器转化为电信号，然后由转向控制单元计算转向角度，并通过转向执行器实现对车轮的转向。
不同的转向执行器可以是液压助力转向系统或电动助力转向系统，它们分别通过液压力或电力来帮助实现转向动作。
转向系统的工作原理
转向系统的工作原理转向系统是汽车的重要部件之一，它的作用是使车辆能够按照驾驶员的指令改变行驶方向。
在转向系统中，主要包括转向机构、转向传动装置和转向控制装置等组成部分。
下面我们将详细介绍转向系统的工作原理。
首先，转向系统的工作原理涉及到转向机构。
转向机构是转向系统的核心部件，它通过转向传动装置将驾驶员的操纵信号传递给车轮，从而改变车辆的行驶方向。
转向机构通常由齿条、齿轮、齿轮齿条、传动销等组成，当驾驶员转动方向盘时，转向机构会将转动力传递给车轮，实现车辆的转向。
其次，转向系统的工作原理还涉及到转向传动装置。
转向传动装置是将转向机构传递过来的操纵信号转化为车轮的实际转向动作的装置。
它通常由传动齿轮、万向节、传动杆等组成，当转向机构传递信号时，传动装置会将信号传递给车轮，使车辆按照驾驶员的指令改变行驶方向。
最后，转向系统的工作原理还包括转向控制装置。
转向控制装置是用来控制转向系统工作的装置，它通常由转向泵、转向阀、液压油箱等组成，通过液压原理来实现对转向系统的控制。
当驾驶员转动方向盘时，转向控制装置会根据操纵信号来控制转向机构和传动装置，从而实现车辆的转向。
总的来说，转向系统的工作原理是通过转向机构、转向传动装置和转向控制装置相互配合，实现对车辆行驶方向的改变。
驾驶员通过操纵方向盘，传递信号给转向系统，从而使车辆按照指令进行转向。
这样的设计能够确保车辆在行驶过程中能够灵活、准确地改变行驶方向，提高驾驶的安全性和舒适性。
总之，转向系统是汽车行驶过程中不可或缺的重要部件，它的工作原理涉及到转向机构、转向传动装置和转向控制装置的协同工作。
只有这三者相互配合，才能确保车辆能够按照驾驶员的指令灵活、准确地改变行驶方向，从而保障驾驶的安全和舒适。
简述汽车转向系统的工作原理
简述汽车转向系统的工作原理一、引言汽车转向系统是汽车的重要组成部分之一，它负责控制车辆的方向，使车辆能够按照驾驶员的意愿行驶。
本文将详细介绍汽车转向系统的工作原理。
二、汽车转向系统的组成部分汽车转向系统主要由以下几个部分组成：1. 转向盘：驾驶员通过转动转向盘来控制车辆的方向。
2. 转向柱：将转向盘上的旋转运动传递给转向齿轮。
3. 转向齿轮：将驾驶员通过转向柱传递过来的旋转运动，变为左右方向的运动。
4. 驱动轴：将左右方向的运动传递给前轮或后轮。
5. 车轮：根据驱动轴传递过来的力量，控制车辆行进方向。
三、液压式汽车转向系统工作原理液压式汽车转向系统是目前应用最广泛的一种。
它主要由以下几个部分组成：1. 动力源：通常是发动机带动液压泵工作，产生高压油液。
2. 油箱：存储液压油液。
3. 液压泵：将动力源产生的高压油液推送到转向器中。
4. 转向器：将高压油液转换为力矩，控制车辆的方向。
5. 液压缸：接收转向器传来的力矩，将其转化为车轮的左右方向运动。
6. 液压管路：连接以上各部分，传递高压油液。
具体工作原理如下：1. 驾驶员通过转动转向盘，让转向柱旋转。
2. 转向柱带动转向齿轮旋转，使得液压泵开始工作。
3. 液压泵产生高压油液，并将其推送到转向器中。
4. 转向器接收到高压油液后，将其转换为力矩，并传递给液压缸。
5. 液压缸接收到力矩后，将其转化为车轮的左右方向运动，从而改变车辆行进方向。
6. 当驾驶员停止操作时，液体回流至油箱中。
四、电动式汽车转向系统工作原理电动式汽车转向系统是近年来新兴的一种转向系统，它主要由以下几个部分组成：1. 电机：产生动力，控制车辆的方向。
2. 电池：为电机提供能量。
3. 控制器：控制电机的运转。
4. 方向盘角度传感器：检测驾驶员对方向盘的旋转角度。
5. 电动助力转向器：接收控制器的指令，将其转化为力矩，控制车辆的方向。
具体工作原理如下：1. 驾驶员通过转动转向盘，让方向盘角度传感器检测到旋转角度，并将其传递给控制器。

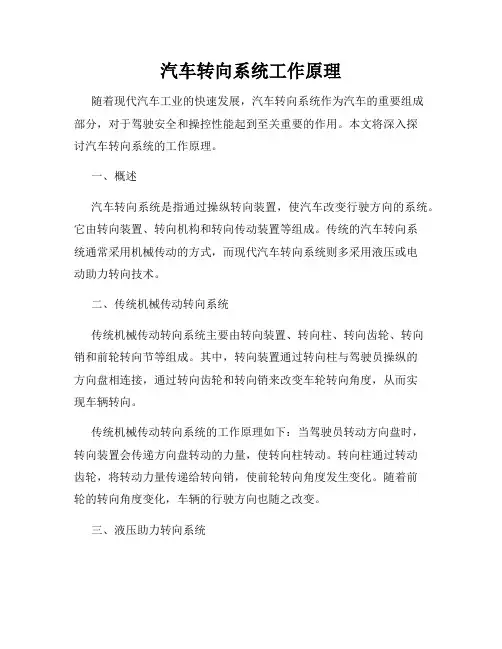

汽车转向系统工作原理
汽车转向系统工作原理随着现代汽车工业的快速发展，汽车转向系统作为汽车的重要组成部分，对于驾驶安全和操控性能起到至关重要的作用。
本文将深入探讨汽车转向系统的工作原理。
一、概述汽车转向系统是指通过操纵转向装置，使汽车改变行驶方向的系统。
它由转向装置、转向机构和转向传动装置等组成。
传统的汽车转向系统通常采用机械传动的方式，而现代汽车转向系统则多采用液压或电动助力转向技术。
二、传统机械传动转向系统传统机械传动转向系统主要由转向装置、转向柱、转向齿轮、转向销和前轮转向节等组成。
其中，转向装置通过转向柱与驾驶员操纵的方向盘相连接，通过转向齿轮和转向销来改变车轮转向角度，从而实现车辆转向。
传统机械传动转向系统的工作原理如下：当驾驶员转动方向盘时，转向装置会传递方向盘转动的力量，使转向柱转动。
转向柱通过转动齿轮，将转动力量传递给转向销，使前轮转向角度发生变化。
随着前轮的转向角度变化，车辆的行驶方向也随之改变。
三、液压助力转向系统液压助力转向系统相比于传统机械传动转向系统，采用了辅助液压装置，使驾驶员在转向时需要的力量大大减小，提高了驾驶的舒适性和操控性能。
液压助力转向系统的工作原理如下：当驾驶员转动方向盘时，转向装置通过轴将力量传递给液压助力装置。
液压助力装置通过控制液压系统的压力变化，产生液压助力，并将助力传递给转向柱，从而减小驾驶员操纵方向盘所需的力量，使转向更加轻松。
四、电动助力转向系统电动助力转向系统是一种现代化的转向技术，其主要通过电机辅助转向，实现操纵力量的补充和控制。
电动助力转向系统的工作原理如下：当驾驶员转动方向盘时，转向装置通过电动助力装置将操纵力量传递给电机。
电机通过感应系统感应到转向角度的变化，并根据感应的信号控制助力大小，从而实现对操纵力的补充。
电动助力转向系统具有自动调节助力大小和响应速度快的特点，提高了驾驶的舒适性和安全性。
五、总结汽车转向系统的工作原理可以根据不同的技术原理进行分类，其中传统机械传动转向系统、液压助力转向系统和电动助力转向系统是常见的转向技术。
汽车转向系统工作原理
汽车转向系统工作原理
汽车转向系统是一种用于控制车辆转向方向的系统。
它的工作原理可以简单地描述为以下几个步骤：
1. 方向盘输入：驾驶员通过方向盘输入转向指令。
当驾驶员向左或向右转动方向盘时，转向系统接收到这个输入信号。
2. 增力器：转向系统中的增力器有时也被称为助力器。
它的作用是增加驾驶员在方向盘上的输入力量，使转向更加轻便。
增力器通常使用了液压、电动或电子助力机构。
3. 传动装置：增力器将驾驶员的输入力量传递给车辆转向装置。
传动装置可以是机械的、液压的或电动的，具体取决于汽车的类型和制造商。
4. 轮轴和悬挂系统：转向装置将驾驶员的输入力量转化为操纵车辆转向的力矩。
它通过轮轴和悬挂系统传递这个力矩，使车辆的前轮按照驾驶员的指令进行转向。
5. 前轮转向：当转向装置施加力矩时，车辆的前轮会发生转动。
具体的转向方式和角度取决于转向系统的设计和车辆的悬挂结构。
总的来说，汽车转向系统的工作原理是通过驾驶员的方向盘输入，借助增力器和传动装置将驾驶员的输入力量转化为车辆的转向力矩，然后通过轮轴和悬挂系统将这个力矩传递给车辆的前轮，实现车辆的转向控制。
转向系统的工作原理
转向系统的工作原理
转向系统的工作原理可以归纳为以下几个步骤：传感器检测车辆状态、数据处理、决策与执行。
转向系统主要通过这些步骤来实现对车辆转向的控制。
首先，传感器检测车辆的状态。
转向系统通常会通过安装在车辆上的传感器来收集相关数据，如车轮位置、转角、速度等信息。
这些传感器能够实时地将车辆的状态反馈给转向系统。
接下来，数据处理。
转向系统会对传感器获取的数据进行处理和分析。
这些数据可能包括车辆的姿态、加速度、速度等信息。
通过对这些数据的处理和分析，转向系统可以获得更准确、可靠的车辆状态信息。
然后，决策与执行。
基于数据处理的结果，转向系统会根据事先设定的控制算法来做出决策。
这些决策通常包括确定车辆应该采取的转向角度、转向力或其他控制参数。
转向系统会将决策结果传递给执行部件，如电动助力转向器、液压转向泵等，以实现对车辆转向的控制。
最后，转向系统通过执行部件来实施转向控制。
执行部件会接收来自决策的指令，并通过相应的机械或电气装置来改变车辆的转向。
这些执行部件通常能够快速、准确地响应转向系统的指令，从而实现对车辆转向的精确控制。
需要注意的是，不同类型的车辆可能会采用不同的转向系统设计和控制方式。
例如，传统的机械转向系统通常通过机械装置
来传递转向力，而电动助力转向系统则使用电动装置来提供辅助力量。
此外，一些高级驾驶辅助系统（ADAS）还可应用于转向系统，实现更智能化、自动化的转向控制。
汽车转向系统工作原理
汽车转向系统工作原理汽车转向系统作为汽车底盘的重要组成部分，承担着控制和协调汽车转向运动的功能。
其工作原理是通过操纵驾驶员输入的方向盘指令，通过一系列的机械装置、液压系统或电动助力装置来实现车辆的转向。
本文将从机械转向系统、液压助力转向系统和电动助力转向系统，逐一探讨汽车转向系统的工作原理。
一、机械转向系统机械转向系统是传统汽车上常见的转向系统。
其原理是通过机械连接件将驾驶员的方向盘输入转化为前轮的转动角度。
具体工作原理如下：1. 方向盘：驾驶员通过方向盘输入转向指令。
2. 转向柱：将方向盘的转动传递到转向齿轮上。
3. 转向齿轮：通过齿轮传递驾驶员输入的力矩，将转动传递给连杆装置。
4. 连杆装置：将转向齿轮的转动转化为车轮的转动，从而实现转向。
机械转向系统的工作原理简单明了，但需要驾驶员付出较大的力量，转向不够灵活，操控性较差。
二、液压助力转向系统液压助力转向系统在机械转向系统的基础上增加了液压助力装置，通过液压系统提供辅助力矩来减轻驾驶员的操作力，提高操控性和舒适性。
其工作原理如下：1. 方向盘：驾驶员通过方向盘输入转向指令。
2. 转向柱：将方向盘的转动传递到一个装有助力泵的设备上。
3. 助力泵：泵入高压液压油。
4. 助力阀：根据方向盘的转角，调节液压油进入助力缸。
5. 助力缸：根据助力阀的调节，产生相应的助力作用于转向系统，减小驾驶员的转向力。
液压助力转向系统通过液压力量的传递，有效地降低了驾驶员驾驶车辆时的力量消耗，提高了操控性和舒适性。
三、电动助力转向系统电动助力转向系统是现代汽车上广泛采用的一种转向系统，其通过电动助力装置来实现转向的工作原理。
1. 方向盘：驾驶员通过方向盘输入转向指令。
2. 转向传感器：检测方向盘的转动角度和速度。
3. 控制单元：接收转向传感器的信号，根据车速、方向盘输入等信息来控制电动助力装置的输出。
4. 电动助力装置：根据控制单元的指令，通过电动机的功率输出提供相应的助力矩，实现转向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
14
c.蜗杆曲柄指销式转向器
蜗杆具有梯形螺纹，手指状的锥形指销用轴承支承在曲柄上， 曲柄与转向摇臂轴制成一体。转向时，通过转向盘转动蜗杆、嵌于 蜗杆螺旋槽中的锥形指销一边自转，一边绕转向摇臂轴做圆弧运动， 从而带动曲柄和转向垂臂摆动，再通过转向传动机构使转向轮偏转。 这种转向器通常用于转向力较大的载货汽车上。
11
转向器的结构
a条传动作 为传动机构，常用于 轿车、微型货车和轻 型货车。结构简单， 成本低廉，转向灵敏， 体积小，可以直接带 动横拉杆，在汽车上 得到广泛应用。
12
b.循环球式转向器
循环球式转向器中一般有两级传动副，第一级是螺杆螺母传动 副，第二级是齿条齿扇传动副。常用于各种轻型和中型货车，也用 于部分轻型越野汽车。具有较高的传动效率，操纵起来比较轻便舒 适，机械部件的磨损较小，使用寿命相对较长。 转向螺杆转动时，通过钢球将力传给转向螺母，使螺母沿轴向 移动。同时，在螺杆、螺母和钢球间的摩擦力矩作用下，所有钢球 便在螺旋管状通道内滚动，形成“球流”。
l.转向盘 2.安全转向轴 3.转向节 4.转向轮 5.转向节臂 6.转向横拉杆 7.转向减振器 8.机械转向器
◆ 图示为机械式转向系统。驾驶员对转向盘1施加的转向力矩 通过转向轴2输入转向器8。从转向盘到转向传动轴这一系列 零件即属于转向操纵机构。经转向器放大后的力矩和减速后 的运动传到转向横拉杆6，再传给固定于转向节3上的转向节 臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车 的行驶方向。
汽车转向系统工作原理
◆ 功用：汽车转向系统的功用是改变和保持汽车的行驶方向。 ◆ 定义：当汽车需要改变行驶方向时，必须使转向轮绕主销 轴线偏转一定角度，直到新的行驶方向符合驾驶员的要求 时，再将转向轮恢复到直线行驶位置。这种由驾驶员操纵， 转向轮偏转和回位的一整套机构就称为汽车转向系统。
2
汽车转向系统的组成：
9
◆ 为实现上述条件，转向传动机构中的转向梯形的几何参数 需要精确计算，较为繁琐。但汽车转向系统中的梯形结构 能设计成在一定的车轮偏转角范围内，大体接近理想状态， 在汽车中应用较为广泛。
10
◆ 梯形结构工作原理：当转向器转动时，转向摇臂拉动转向 直拉杆向前运动。转向直拉杆的拉力作用于转向节臂，使 左侧转向节及左侧转向轮绕主轴向左偏转一个角度，同时 通过梯形臂和转向横拉杆使另一侧转向节与转向轮绕该侧 的主轴偏转一定角度，从而是汽车完成转向。
15
16
17
3
◆传动路线
方向盘
传动轴
转向器
转向横拉杆
梯形臂
转向轮偏转
4
◆ 转向器工作原理：
◆ 动力转向系统由机械式转向系统和动力辅助装置组成。发动机上安装 转向油泵，由曲轴通过皮带驱动并向外输出液压油。转向油罐通过油 管与转向油泵和转向控制阀联接。转向控制阀可以改变油路。机械转 向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联 接。当汽车直线行驶时，转向控制阀将转向油泵泵出来的工作液与油 罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。当汽车 需要向右转向时，转向控制阀将转向油泵泵出来的工作液与上腔接通， 将下腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构 使左、右轮向右偏转，从而实现右转向。左转时情况相反。
8
◆ 汽车转向时，由分析可得内外侧车轮滚过的距离不等，所 以车轮边滚动边滑动，对车的转向产生附加阻力同时十分 损耗车轮。为避免这种现象，所有车轮都需要做纯滚动， 此时汽车转向应满足的条件如下：
所有车轮轴线的延长线都要相 交于一点。 四个车轮有一定的差速（由差 速器满足）。 车轮与路面的摩擦力合适 cotα=cotβ+B/L 其中α、β分别是内外侧 转向轮的偏转角，B是两侧主 销轴线与地面相交点之间的距 离；L是汽车轴距。
5
◆一.转向操纵机构
◆转向操纵机构由方向盘、转向轴、转向管 柱等组成，它的作用是将驾驶员转动转向 盘的操纵力传给转向器。
6
◆二.机械转向器
◆齿轮齿条式转向器 齿轮齿条式转向器分两 端输出式和中间（或单端）输出式两种。
7
三.转向传动机构
◆
◆从转向器到转向轮之间的所有传动杆件总称为转 向传动机构。 转向传动机构的功用是将转向器输出的力和 运动传到转向桥两侧的转向节，使转向轮偏转， 并使两转向轮偏转角按一定关系变化，以保证汽 车转向时车轮与地面的相对滑动尽可能小。
