频域测量
图6.2点频法测量幅频特性
点频法是一种静态测量法，它的测量准确度较高，能反映出被测网络的静态特 性，测量时不需要特殊仪器，是工程技术人员在没有频率特性测试仪的条件下，进 行科学研究和实验的基本方法之一。这种方法的缺点是操作繁琐，工作量大，容 易漏测某些细节，又不能反映出被测网络的动态特性。
2．扫频测量法 扫频测量法是在点频测量法的基础上发展起来的。它是利用一个扫频信号发生器取代 了点频法中的正弦信号发生器，用示波器取代了点频法中的电压表而组成的。其工作原 理如图6.3所示。 图(a)中扫频振荡器是关键环节，它产生一个幅度恒定且频率随时间线性连续变化的 信号作为被测电路的输入信号，通常称为扫频信号，如图6.2(b)中的波形②。 这个扫频信号经过被测电路后就不再是等幅的，其幅度按照被测网络的幅频特性作 相应变化，如图6.2(b)中的波形③。这个波形的包络线的形状就是被测电路的幅频特性， 经过包络检波器将其包络解调出来，最后经过Y通道放大器放大，加到示波管Y偏转系统。
通过图6.9可以看到这种频谱仪主要由外差式接收机和示波器组成。输入信号 进入频谱仪以后与本振(LO)混频，该本振要受到锯齿波扫描电压的调制(调频)，当 本地振荡器的频率fL(t)在一定范围内扫动时，输入信号中的各频率分量fc1、fc2…和 本振信号在混频器中产生的差频信号fI1、fI2、…依次落入中频放大器的通频带内(这 个通频带是固定的)获得中频增益后，信号送到检波器，检波器输出的视频信号通 过放大、采样、数字化后决定CRT显示信号的垂直电平。扫描振荡器控制CRT显 示的水平频率轴和本振调谐同步，同时驱动水平CRT偏转和调谐本振(LO)。由于 示波器的扫描电压就是扫频振荡器的调制电压，所以水平轴变成频率轴，因而在 屏幕上显示被测信号的频谱图。
因此，在低频测量中差频法受到限制。为了提高低频测量时频标的分辨力，可以不 直接把差频信号波形叠加在图形信号上，而利用菱形的差频信号去触发一个单稳态触发 器(见图6.7)，将其输出的窄脉冲在Y放大器中与图形信号叠加。这样，一个个窄脉冲波形 将出现在被测幅频特性曲线上，形似一根根细针，称为针形频标，如图6.8所示。
仪器，是描绘表征网络传递函数的仪器。频率特性测试仪是在静态逐点测量法的基础上发 展起来的一种快速、简便、实时、动态、多参数、直观的测量仪器，它被广泛地应用于电 子、通信工程等领域，例如，家用电器(电视机、收录机等)和通信设备(收、发信机等)的 测量、调试都离不开扫频仪。
1.频率特性测试仪的基本组成和工作原理 扫频仪的内部电路组成如图6.4中的虚线框内的电路所示。 检波探头(检波器，扫频仪附件)是扫频仪外部的一个电路部件，用于直接探测被测网
(3)中频滤波器：这是频谱分析仪中的关键部分，其功能是分辨不同频率信号。 中频滤波器的带宽和形状将影响频谱仪的许多关键指标，例如测量分辨率、测量 灵敏度、测量速度以及测量精度等。
(4)检波器：检波器的功能是将输入信号转换为视频电压，该电压值对应输入 信号功率。不同特性的输入信号(例如正弦信号、噪音信号、随机调制信号等)需采 用不同检波方式才能准确地测出该信号功率。
扫频式频谱分析仪可以分析稳定和周期变化的信号，提供信号幅度和频率信息，适 合宽频带宽的快速扫描测试。
6.3.2 扫频式频谱分析仪的结构及工作原理 1.扫频式频谱分析仪工作原理 扫描调谐频谱分析中采用超外差方式，能提供宽的频率覆盖范围，同时允许在
中频(IF)进行信号处理。分析仪的原理框图如图6.9所示。
第6章 频域测量技术
6.1 频域测量的原理与分类 6.2 线性系统频率特性测量 6.3 频谱分析测量
6.1 频域测量的原理与分类
6.1.1 频域测量的原理
对于一个过程或信号，它具有时间-
频率-幅度的三维特性，频 如率 图6.1所示。
频域
电压Leabharlann 时域图6.1 信号的三维特性
时间
6.1.2 频域测量的分类
分量的幅值、功率、能量和相位关系，以及振荡信
号源的相位噪声特性、空间电磁干扰等。
（4） 调制度分析测量：
对各种频带的射频信号进行解调，恢复
调制信号，测量其调制度，如调幅波的调幅系数、
调频波的频偏、调频指数以及它们的寄生调制参量
。
（5） 谐波失真度测量：
信号通过非线性器件都会产生新的频率分
6.2 线性系统频率特性测量
络的输出电压。检波探头与示波器的衰减探头外形相似(体积稍大)，但电路结构和作用不 同，它内藏二极管检波电路，起包络检波作用。
扫频仪有一个输出端口和一个输入端口：输出端口输出等幅扫频信号，作为被测网 络的输入测试信号；输入端口接收被测网络经检波后的输出信号。
测试时扫频仪与被测网络构成了闭合回路。
图6.4 扫频仪的组成框图
示波管的水平扫描电压同时又用于调制扫频信号发生器，形成扫频信号。因此，示波 管屏幕光点的水平移动与扫频信号频率随时间的变化规律完全一致，所以水平轴也就变 换成频率轴。也就是说，在屏幕上显示的图形是被测网络的幅频特性曲线。
扫频测量法具有以下优点：
（1）可实现网络频率特性的自动或半自动
测量，特别是在进行电路测试时，人们可以一面调节
频谱分析的设备。 频谱分析仪从频谱测试的实现技术上区分为两类：快速傅里叶变换(FFT)频谱分析仪
和扫频式频谱分析仪。 FFT分析仪使用数值计算的方法处理周期信号，可提供频率、幅度和相位信息，对周
期信号和非周期信号均能分析。FFT分析仪的特点是速度快，精度高；局限性是其分析频 率的带宽受到模/数转换器(ADC)采样速率的限制，所以适合分析窄带信号。
1)扫描电路 扫描电路用于产生扫频振荡器所需的调制信号及示波管所需的扫描信号。 扫描电路的输出信号可以是锯齿波信号，也可以是正弦波或三角波信号。这 些信号一般是由50Hz市电通过降压之后获得，或由其它正弦信号经过限幅、整形、 放大及积分之后得到。这样设计的目的是为了简化仪器的电路结构，降低造价。 由于调制信号与扫描信号的波形相同，因此，这样设计并不会使所显示的幅频特 性曲线失真。 2)扫频振荡器 扫频振荡器的作用是产生等幅的扫频信号，即频率随时间线性变化的等幅信 号。在目前的扫频仪中，扫频振荡器通常采用变容二极管扫频振荡器或者磁调制 扫频振荡器。
图6.3扫频法测量幅频特性
扫描电路产生线性良好的锯齿波电压，如图6.3(b)中的波形①。这个锯齿波电压一 方面加到扫频振荡器中对其振荡频率进行调制，使其输出信号的瞬时频率在一定的频率 范围内由低到高作线性变化，但其幅度不变，这就是前述的扫频信号；另一方面，该锯 齿波电压通过放大，加到示波管X偏转系统，配合Y偏转信号来显示图形。
次扫频时能达到的最高和最低瞬时频率。
中心频率定义为
f0
fmax 2
f m in
而把Δf/f0f称为2相 f对ma扫x 频fm宽in度，即
f0
fmax fmin
通常把Δf远小于信号瞬时频率值的
扫频信号称为窄带扫频，把Δf可以和信号瞬时
频率相比拟的扫频信号称为宽带扫频。
2） 扫频线性
电路中的有关元件，一面观察荧光屏上频率特性曲线
的变化，随时判明元件变化对幅频特性产生的影响，
迅速调整，查找电路的故障。
（2） 由于扫频信号的频率是连续变化的
，因此，所得到的被测网络的频率特性曲线也是连续
的，不会出现由于点频法中频率点离散而遗漏细节的
6.2.1频率特性测试仪的基本组成和工作原理 频率特性测试仪简称扫频仪，它是利用示波管直接显示被测二端网络频率特性曲线的
当两者的频率越接近时，混频器输出差频越小。 差频信号经低通滤波器滤去高频成分后，在Y轴放大器中与图形信号叠加，这样，在
被测电路的幅频特性曲线上形成菱形图形，如图6.6所示，这就是菱形频标。测量者利用 频标可对图形的频率轴进行定量分析。
图6.5 产生频标的原理框图 图6.6 叠加在曲线上的菱形频标
差频法所产生的菱形频标适用于测量高频电路，因为菱形频标具有一定的宽度，所 以，只有菱形频标在被测幅频特性曲线上所占有的相对带宽很窄，才能形成一个很细的 频标。
扫频线性表示扫频信号频率与扫描电压之
间义为线性相关的k程 度((ddf，f // d常duu)用)mmai扫nx 频线性系数来表示，定
3）
幅度不平坦性
m
A
B
100%
在幅频特性测A 量B中，必须保证扫频信号的
幅度保持不变。扫频信号的幅度不平坦性常用它的
6.3 频谱分析仪概述
6.3.1 频谱分析仪的种类 信号的测量可以从频域和时间域两个方面进行，频谱分析仪就是进行信号频域测量即
在电路的设计或产品的生产调试中， 经常需要了解某个网络的频率特性(通常 指幅频特性)。 网络的幅频特性是指当网络的输入电压恒定时， 其输出电压随频 率变化的关系特性。
从测量原理上讲，网络的频率特性测量主要有点频测量法和扫频测量法两种。
1．点频测量法 点频法就是通过逐点测量一系列规定频率点上的网络增益(或衰减)来确定幅频特性曲 线的方法，其原理如图6.2所示。 正弦波信号发生器作为网络输入的信号源，提供频率和电压 幅度均可调整的正弦信号； 电压表Ⅰ作为网络输入端的电压幅度指示器； 电压表Ⅱ作 为网络输出端的电压幅度指示器。 测量方法： 在被测网络整个工作频段内，改变输入信号的频率，注意在改变输入信号频率的同 时，保持输入电压的幅度恒定(用电压表I来监视)，在被测网络输出端用电压表Ⅱ测出各频 率点相应的输出电压，做好记录。然后在直角坐标中，以横轴表示频率的变化，以纵轴表 示输出电压幅度的变化，连接各点，就描绘出网络的幅频特性曲线。
图6.7 针形频标的形成 图6.8 针形频标
2. 主要技术指标
扫频仪的主要技术指标有： 有效扫频带宽、扫
频线性、幅度不平坦性等。
电路频域特性的测量——电压传输比实验报告
基础电路实验报告实验名称:电路频域特性的测量——电压传输比一、实验目的（1） 掌握电压传输比频率特性的两种测量表示方法。
（2） 了解低通和高通滤波器的频率特性。
二、 实验原理 由于)()(g )(H 1221212CH CH CH CH CH CH S V V V V V V ϕϕωω-∠====&&&&&& 所以⎪⎩⎪⎨⎧-==1212)(g CH CH gainCH CH V V ϕϕϕω&& 信号源频率可以根据需要选取一定的变化范围，并按一定间隔选取，然后根据测量数据画出幅频特性和相频特性曲线。
在测量频率特性时，应当先粗略观察一下频率特性的变化规律，在特性弯曲较大的区域应适当增加测量频率点，然后设计好记录表格再进行逐点测量。
转移函数是电路的固有特性，对于某一信号频率，转移函数不会随输人激励幅度的变化而变化。
由于信号源内阻的影响，被测电路输入阻抗随频率变化将导致通道1的幅度也会随频率变化，所以，在测量过程中需要监测通道1的测量数据。
一般可以在测量每个频率点时，调整信号源幅度，使每个频率点输入到电路激励的幅度恒定，便于比较和计算。
当测量转移电压比时，可以将输入电压幅度调整为1V 或者0dB，此时测量的输出电压幅度值就是该转移电压比，可以减少后期的数据处理。
三、实验方案（1）测量一阶RC低通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。
电路的输入端输入一个电平为0dBV的正弦信号，频率可选范围为50HZ~20kHZ。
按照实验图连接好电路图后，首先改变信号源的频率（从低到高），用毫伏表或示波器观测输出端电压的变化，粗略地看下电路是否具有低通特性，测量并记录-3dB截止频率。
然后逐点测量该低通电路的频率特性。
其幅频特性用“dB”表示，相频特性用“度”表示，所有原始测量数据均记录在自行设计的表格中。
（2）测量一阶RC高通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。
电子测量与仪器第八章频率域测量频谱分析仪
2023/5/16
电子测量与仪器第八章频率域测量频 谱分析仪
•8.1 频率域测量概述
一、频域测量的任务： 两大任务：
１、线性系统频率特性测量： 集总参数、分布参数；准静态系统(低频、高频、
微波)；不同的波段，用不同的仪器： 高频段(30-300MHz)：扫频仪 微波段(300M-300GHz)：网络分析仪 (非绝对分法)
相位信息。适用于连续信号和周期信号的频谱测量。 扫频式分析：使分析滤波器的频率响应在频率轴上 扫描。 差频式分析（外差式分析）：利用超外差接收机的 原理，将频率可变的扫频信号与被分析信号进行差 频，再对所得的固定频率信号进行测量分析，由此 依次获得被测信号不同频率成分的幅度信息。这是 模拟式频谱仪最常采用的方法。
电子测量与仪器第八章频率域测量频 谱分析仪
•二、顺序滤波式频谱仪
也这叫种档方级法滤简波单频易谱行仪，，但由在多频个带通较带宽互或相较衔高接频的段 带 的情通况滤下波需器要和大共量用滤检波波器器，构仪成器。体用积多过个大频；率由固于定通带且 相 窄，邻的分窄辨带力带和通灵滤敏波度器都阵不列是来很区高分。被一测般信用号于的低各频种段频的
• 滤波器响应时间（建立时间） 信号从加到滤波器输入端到获得稳定输出所需的
时间。通常用达到稳幅幅度的90％所需的时间TR来 表述，它与绝对带宽B成反比：TR∝1/B。
宽带滤波器的响应时间短，测量速度快；窄带滤 波器建立时间较长，但频率分辨率更高、信噪比好。 响应时间限制了频谱仪的扫描分析速度，影响实时频 谱分析的实现。
III：150~300MHz，由II倍频得到
电子测量与仪器第八章频率域测量频 谱分析仪
一、外差式频谱仪的组成 主要包括输入通道、混频电路、中频处理 电路、检波和视频滤波等部分。
频域测量与仪器
第 5 章 频域测量与仪器
（6）寄生调幅系数 频偏在40MHz内不大于5%，300MHz内不大于10%。 （7）输出衰减 10dB×6，1dB×10步进。 （8）频标 1MHz、10MHz（复合），50MHz及外接。 （9）Y轴输入衰减 分1、10、100三挡。 （10）Y轴输入灵敏度 4mV/div。
5.1 频率特性测试仪工作原理
5.1.1 频率特性测量法 频率特性测试仪简称为扫频仪，是一种能在示波器荧光屏 上直接观测到各种电路频率特性曲线等的频域测量仪器，由此 可以测算出被测电路频带宽度、品质因数、电压增益、输入输 出阻抗及传输线特性阻抗等参数。扫频仪与示波器的区别在于 前者能够自身提供测试时所需要的信号源，并将测试结果以曲 线形式显示在荧光屏上。 被测电路的频率特性曲线即幅频特性曲线，测量方法包括 点频测量法和扫频测量法。 ①点频测量法即静态测量法，由人工逐次改变输入正弦信 号的频率，逐点记录对应频率的输出信号幅度而得到幅频特性
第 5 章 频域测量与仪器

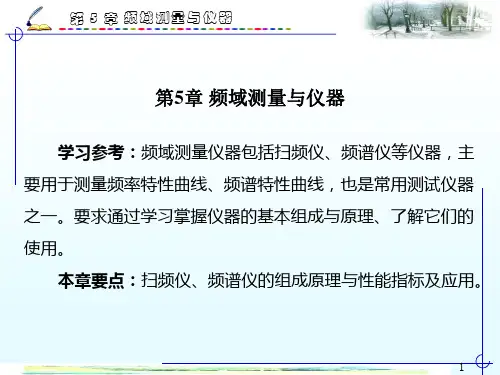

第5章 频域测量与仪器
学习参考：频域测量仪器包括扫频仪、频谱仪等仪器，主 要用于测量频率特性曲线、频谱特性曲线，也是常用测试仪器 之一。要求通过学习掌握仪器的基本组成与原理、了解它们的 使用。
本章要点：扫频仪、频谱仪的组成原理与性能指标及应用。
1
第 5 章 频域测量与仪器
4
第 5 章 频域测量与仪器
u1
t
X放大器 u1
Y放大器
频标信号
u2
形成电路
u3
t t
扫描信号源
晶振
u1
u2
扫频信号源 u3
被测电路
u4
u5 检波探头
混频器
u4
t
电子测量与仪器—频域测量
4.调谐方程和频率参数
2.动态频率特性
随着扫描速度的提高，频率特性将扫频方向偏移。图中Ⅰ 为静态特性，Ⅱ、Ⅲ为依次提高扫速时的动态特性曲线。可以
看出动态频率特性有以下特点：
(1)顶部最大值下降； (2)特性曲线被展宽；
(3)扫速愈高，偏移愈严重。 其原因是由于实际电路是由
动态元件L、C等元件组成的(如 调谐电路)，信号在其上建立或
正弦稳态下的系统函数或传输函数H(jω)反映该系统 激励与响应的关系：
式中，H(ω)也可写成H(f)，称为测量的幅频特性。 Φ(ω)是相频特性。
8.1.1 静态频率特性测量——点频法
点频法就是“逐点”测量幅频特性的方法，注意明确 被测电路选用相应仪器。
K( f )
f f0
特点：所测出的幅频特性是电路系统在稳态情况下的静态 特性曲线。但操作繁琐费时，并且可能遗漏掉某些特性突 变点。这种方法一般只用于实验室测试研究。
8.4.2 实例1—BP-1型频谱仪
是国产的早期产品，性能指标不高，用它讲解原理比较简明易懂。
3MHz～6MHz fs K1 1
变频器 M0(+)
100Hz～3MHz
1 2
K2
被测信号 (设fs =10MHz 100Hz～30MHz
1KHz标准调幅波)
10MHz 2
3MHZ～30MHz
3～6MHz 5MH
0.2~0.3S 图8.35 BP-1 频谱仪原理框图
从图中可以看到以下特点： 1.多级变频
从框图可以看出频谱仪主要电路是一台超外差接收机 。为了提高分辨频谱能力，则要提高接收机的选择性，而 决定选择性的通频带：
（8.13）
谐振回路的Q值提高较困难，故欲使 减小，主要措施是 降低信号频率 ，因此要通过多次变频将被测信号的频谱搬移 到较低的中频上，这样窄带滤波器才容易实现。
第章频域测量技术
第6章 频域测量
频谱分析仪依托中频滤波器辨别各频率成份，检波器测 量信号功率，依托本振和显示横坐标旳相应关系得到信号频 率值。 实际中旳频谱仪旳构成构造要比图7.1复杂得多，为 了取得高旳敏捷度和频率辨别力，要采用屡次变频旳措施，以 便在几种中间频率上进行电压放大。
第6章 频域测量 6.1.2 频域测量旳分类
根据实际应用旳需求，频域分析和测量旳对象和目旳也各不 相同，一般有下列几种： （1）频率特征测量：
主要对网络旳频率特征进行测量，涉及幅频特征、相频特征、 带宽及回路Q值等。 （2） 选频测量：
利用选频电压表，经过调谐滤波旳措施，选出并测量信号中 某些频率分量旳大小。
第6章 频域测量
3)稳幅电路 稳幅电路旳作用是降低寄生调幅。 扫频振荡器在产生扫频信号旳过程中，都会不同程度地变化着 振荡回路旳Q值，从而使振荡幅度随调制信号旳变化而变化，即产 生了寄生调幅。克制寄生调幅旳措施诸多，最常用旳措施是从扫频 振荡器旳输出信号中取出寄生调幅分量并加以放大，再反馈到扫频 振荡器去控制振荡管旳工作点或工作电压，使扫频信号旳振幅恒定。 4)输出衰减器 输出衰减器用于变化扫频信号旳输出幅度。 在扫频仪中，衰减器一般有两组：一组为粗衰减，一般是按每 挡10dB或20dB步进衰减；另一组为细衰减，按每挡1dB或2dB步进衰 减。多数扫频仪旳输出衰减量可达100dB。
第6章 频域测量
6.2.1频率特征测试仪旳基本构成和工作原理 频率特征测试仪简称扫频仪，它是利用示波管直接显示被测二
端网络频率特征曲线旳仪器，是描绘表征网络传递函数旳仪器。频 率特征测试仪是在静态逐点测量法旳基础上发展起来旳一种迅速、 简便、实时、动态、多参数、直观旳测量仪器，它被广泛地应用于 电子、通信工程等领域，例如，家用电器(电视机、收录机等)和通 信设备(收、发信机等)旳测量、调试都离不开扫频仪。

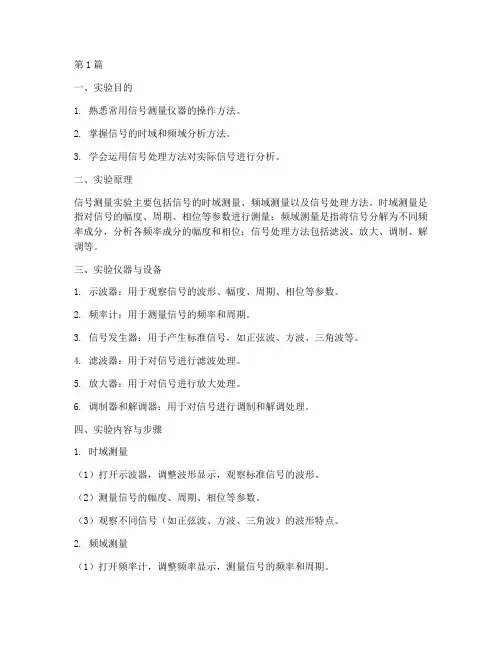

常用信号测量实验报告(3篇)
第1篇一、实验目的1. 熟悉常用信号测量仪器的操作方法。
2. 掌握信号的时域和频域分析方法。
3. 学会运用信号处理方法对实际信号进行分析。
二、实验原理信号测量实验主要包括信号的时域测量、频域测量以及信号处理方法。
时域测量是指对信号的幅度、周期、相位等参数进行测量；频域测量是指将信号分解为不同频率成分，分析各频率成分的幅度和相位；信号处理方法包括滤波、放大、调制、解调等。
三、实验仪器与设备1. 示波器：用于观察信号的波形、幅度、周期、相位等参数。
2. 频率计：用于测量信号的频率和周期。
3. 信号发生器：用于产生标准信号，如正弦波、方波、三角波等。
4. 滤波器：用于对信号进行滤波处理。
5. 放大器：用于对信号进行放大处理。
6. 调制器和解调器：用于对信号进行调制和解调处理。
四、实验内容与步骤1. 时域测量（1）打开示波器，调整波形显示，观察标准信号的波形。
（2）测量信号的幅度、周期、相位等参数。
（3）观察不同信号（如正弦波、方波、三角波）的波形特点。
2. 频域测量（1）打开频率计，调整频率显示，测量信号的频率和周期。
（2）使用信号发生器产生标准信号，如正弦波，通过频谱分析仪分析其频谱。
（3）观察不同信号的频谱特点。
3. 信号处理方法（1）滤波处理：使用滤波器对信号进行滤波处理，观察滤波前后信号的变化。
（2）放大处理：使用放大器对信号进行放大处理，观察放大前后信号的变化。
（3）调制和解调处理：使用调制器对信号进行调制，然后使用解调器进行解调，观察调制和解调前后信号的变化。
五、实验结果与分析1. 时域测量结果通过时域测量，我们得到了不同信号的波形、幅度、周期、相位等参数。
例如，正弦波具有平滑的波形，周期为正弦波周期的整数倍，相位为正弦波起始点的角度；方波具有方波形，周期为方波周期的整数倍，相位为方波起始点的角度；三角波具有三角波形，周期为三角波周期的整数倍，相位为三角波起始点的角度。
2. 频域测量结果通过频域测量，我们得到了不同信号的频谱。
时域测量与频域测量
时域测量与频域测量测量被测物件在不同时间的特性，即把它看成是一个时间的函数f(t)来测量，称为时域测量。
例如，对图中a的信号f(t)可以用示波器显示并测量它的幅度、宽度、上升和下降时间等参数。
把信号f(t)输入一个网络，测量出其输出信号f(t)，与输入相比较而求得网络的传递函数h(t)。
这些都属於时域测量。
对同一个被测物件，也可以测量它在不同频率时的特性，亦即把它看成是一个频率的函数S(ω)来测量，这称为频域测量。
例如，对信号f(t)可以用频谱分析仪显示并测量它在不同频率的功率分布谱S(ω)，如图b。
把这个信号输入一个网络,测量出其输出频谱S′(ω)，与输入相比较而求得网络的频率回应G（ω）。
这些都属於频域测量。
用一个频率可变的正弦（单频）信号作输入，测量出在不同频率时网络输出与输入功率之比，也得到G(ω)。
这仍然是频域测量。
时域与频域过程或回应，在数学上彼此是一对相互的傅里叶变换关系，这里*表示卷积。
时域测量与频域测量互相之间有唯一的对应关系。
在这一个域进行测量，通过换算可求得另一个域的结果。
在实际测量中，两种方法各有其适用范围和相应的测量仪器。
示波器是时域测量常用的仪器，便於测量信号波形参数、相位关系和时间关系等。
频谱分析仪是频域测量常用的仪器，便於测量频谱、谐波、失真、交调等。
1.最简单的解释频域就是频率域，平常我们用的是时域，是和时间有关的，这里只和频率有关，是时间域的倒数。
时域中，X轴是时间，频域中是频率。
频域分析就是分析它的频率特性！2. 图像处理中：空间域，频域，变换域，压缩域等概念！只是说要将图像变换到另一种域中，然後有利於进行处理和计算比如说：图像经过一定的变换（Fourier变换，离散yuxua DCT 变换），图像的频谱函数统计特性：图像的大部分能量集中在低，中频，高频部分的分量很弱，仅仅体现了图像的某些细节。
2.离散傅立叶变换一般有离散傅立叶变换和其逆变换3.DCT变换示波器用来看时域内容，频普仪用来看频域内容！！！时域是信号在时间轴随时间变化的总体概括。
频谱分析仪——频域测量的最重要工具
但 明显高 于数 ｌ ， 波 甜的８ ，ｌ 矗 ． 他
时 也限 制 了Ｆ Ｔ频 谱分析 仪 的频 率 量 Ｆ
程在 ｔ ＭＨｚ ０ 以下 Ａ１Ｃ的分辨 率提 高 ）
判２ 位 的 Ｆ Ｔ频 谱 分析仪 ．频 率量 程 ４ Ｆ
ＦＦ Ｔ变换 。实 际 即使 秉 用 高速数
辫 率越 高 时 ｝频时 ｌ 长 ｊ 越 间卡 应 增加 另外 Ｈ
总 ｌ 量时 删
分辨率 带宽 ｔ ＫＨｚ ０ ０ 、３ ＫＨｚ，１０ ０ ＫＨｚ 干 Ｍ ＨＺ 视 频 带 宽 ３、 １ ¨ｉ ０，３ 和 ０ ３ ０ ｔ ，町删量移 动通信和无线 网络 ， ０ Ｋ［ｚ
时 间很 短 。ＡＤＣ的分 辨卓最 少采 州 １ ６
只能检 删 连续 信
不适 捕 获 低 频
特
情 号中的快 速 变 化 还 有 ，ＦＦ Ｔ频谱
第 便携式 频谱 分析仪 安 立 公 司的便 携 式 频谱 分 析仪 的
产 品较 多 ，有 ＭＳ ６ ０ ６ ０ ６ ０ ２ ５ 、２ ６ 和２ ８ ： 系 列 频率 覆盖 ９ 种 ＫＨｚ ０ 至４ ＧＨｚ ， 外接 混 频 器 叮达到 １ ０ ＧＨｚ １ 。例 ３ ＭＳ ￣ １ １ ２ ８ Ａ频 借分析 仪的频率 量程 是９ ６３ ＫＨｚ
功 地 片 于 ５ ＧＨｚ 下 的 电压控 制振 荡 Ｊ ０ 以
颇 电路 ，扩 大删量频率 范围 。
颊 谱分析仪 与其 它测量 仪 器一样 ， 品有 于持 式 便携 式 和 台式 ： 总线
有 Ｇ Ｂ、ＶＸＩ ＰＩ 、ＰＣＩ 多种 方式 ，性 能
ｌ０ ＫＨｚ ＧＨｚ ０ 至３５ ，Ｖ９ ８ 的频率 覆盖 ０５ １０ ０ ＫＨｚ ８５ 至 ＧＨｚ ，两种模块 的电路结 构相 同 ，占用Ｃ尺 寸插 情 ＿个 Ｖ９ ８ １ ０５ 的输 入电 平范围是一１０ ３ｄ ｍ，准 ２ 至＋ ０ Ｂ 确度０５ Ｂ，频 率分 辨率 ２ ，频率 准 ｄ Ｈｚ 确度５ｘ１ ０’（ ｌ 或５ｘ 旷 选件 】 ，相位 噪 声 任 偏 移 ３ ＫＨｚ 是 一８ ｄＢｅ ０ 时 ７ ／Ｈｚ ＝ Ｖ ０ ５ 即插 即用的消 息基仪 器 ，内置 ９ ８是 Ｄ Ｐ 理器 Ｓ处 用 户 图形界 面非常 易便 ， 并且提 供软件 Ｉ 包 。Ｖ９ ８ 的指 标虽 具 ０５ 然 柬垒面达 到台式 频谱 分析仪 的水平 ， 但接近便摊 式的指标 第四 台式 扫频频 谱分析仪
实验6.2 电路频域特性测量——电压传输比
实验6.2 电路频域特性的测量——电压传输比一、实验目的（1）掌握传输电压比频率特性的两种测量表示方法。
（2）了解低通和高通过滤器的频率特性。
二、实验仪器和器材信号发生器、示波器、毫伏表、实验箱。
三、实验内容1、测量一阶RC低通电路的频率特性。
电路如图，R=5.1kΩ，C=0.047uF。
电路的输入端输出一个电平为0dB的正弦信号，频率范围为50赫兹到20000赫兹。
连接好后，首先改变信号源的频率（从高到低），用毫伏表或示波器观测输出端电压的变化，粗略地看一下电路是否具有低通特性，测量并记录-3dB截止频率。
然后逐点测量该低通频率的频率特性。
2、测量一阶RC高通电路的频率特性。
如图连接好电路，首先改变信号源的频率（从高到低），用毫伏表或示波器观测输出端电压的变化，粗略地看一下电路是否具有高通特性，测量并记录-3dB截止频率。
然后逐点测量该高通电路的频率特性。
四、实验原理及实验数据1、RC低通电路的工作原理：若电源为交流电（f>0 ），电容导通，当电源频率由0变大时，电容两端电压由大变小，因而低通。
低通电路数据电平图相位差图2、RC高通电路的工作原理：若电源为交流电（f>0 ），电容导通，当电源频率由大变小时，电容两端电压由小变大，因而高通。
相位差图五、总结通过这次实验，让我明白了RC低通和高通电路的工作原理。
在实验过程中，让我发现了自己在电路理论知识方面的不足，促使我能够真正地把理论知识学好。
实验给了我们一个很好的把理论应用到实践的机会，让我们能够很好的把理论知识转化到实际能力，提高了对理论知识的理解与掌握。
在学习知识上面，本学期电分实验不想往届听老师讲解，而是全靠自己预习自学自己摸索，感觉对我们的自主学习钻研是种挑战，但同时也是锻炼。
现代时域测量总结
第一章 概论1、电子测量：宽频率范围（直流到光波）信号和系统的特性参数。
信号特性参数：信号的波形、频谱、电压、功率、频率、相位、周期、时间间隔……系统特性参数：系统的瞬态响应、传递函数、电阻、电容、电感、电抗、导纳、Q 值、介电常数、导磁率、驻波比、反射系数、散射参数、衰减、群延迟……2、测量的基本要素：被测对象、测量仪器、测量技术、测量人员、测量环境3、频域测量、时域测量、调制域测量 频域测量：以被测信号和系统在频率领域的特性为依据，研究的是被测对象的复数频率特性（包括幅频特性和相频特性），即信号的频谱和系统传递函数。
—稳态测量、加正弦测量 时域测量：以被测信号和系统在时间领域的特性为依据，研究的是被测对象的幅度-时间特性，即信号波形和系统的单位阶跃响应或单位冲激响应。
—瞬态测量、加脉冲测量调制域测量：研究的是被测对象的频率（时间间隔）-时间特性，连续测量被测信号的瞬时频率（时间间隔）。
4、信号≠波形：信号——被测对象的实际过程，客观存在波形——信号的表现形式，主观对客观的反映5、线性系统特点：（线性时不变系统还满足时不变特性）1）系统的模型方程具有线性属性（满足迭加原理）2）组成系统的元器件及电磁介质的参数值与独立变量无关 3）用n 阶常系数线性微分方程组描述激励与响应 4）满足卷积方程5）对微分方程进行傅立叶变换、拉普拉斯变换——可得到系统的传递函数☐ 系统输入扫频正弦信号，测量对应输出信号的幅值和相位——可得系统的频率特性 ☐ 系统输入单位脉冲信号——可得到时域脉冲响应函数 ☐ 频率为ω0的正弦波： 线性系统：正弦输入——正弦输出☐ 理想线性系统（无失真传输系统）——具有恒定的幅度和线性相位 y(t)=ax(t-t 0) 6、线性系统瞬态特性估计波形和测量系统中存在噪声——只能得到信号和系统的估计 线性系统瞬态响应估计——确定阶跃响应SR 和脉冲响应IR 单位脉冲信号和单位阶跃信号系统的输入x(t)为单位脉冲信号)(t δ时，此时系统输出响应就是脉冲响应（又称冲激响应） 当系统的输入x(t)为单位阶跃信号u(t)时，此时系统的输出响应称为阶跃响应 脉冲响应的积分为阶跃响应，反过来阶跃响应的微分就是脉冲响应7、直接获取系统瞬态响应的方法要求信号源、示波器、积分器、微分器及电缆、接头等都是理想的000()()()()()X Y H ωδωωωωδωω=-=-0()()j t Y ae X ωωω-=2）示波器输出的响应是系统各组成部分响应的合成结果——带来误差3）当系统各单元的响应时间远远小于（<<0.01）被测系统的响应时间时，误差一般<1% ——工程上视为理想的4）否则，误差增大：利用反卷积方法可以得到更准确的结果9、反卷积确定系统冲激响应的两种方法第二章 脉冲波形参数2、底量值、顶量值测定方法：密度分布平均数法；密度分布众数法；峰值法—适于窄脉冲3、RC 电路：过渡持续时间：系统带宽与过渡持续时间的关系： ω0为半功率点处的角频率，即3dB带宽4、高斯系统参数估计：1）高斯系统是物理上不可实现的系统，具有非因果的阶跃响应与脉冲响应 2）高斯函数具有一些人们期望的数学特性，对估计信号参数有用3）高斯系统时域与频域关系: 2.2 2.2D T RC τ==0002.2 2.20.352.22D T f f τωπ====0.34Df T=4）n 级高斯系统：方和根准则 （RSS 准则）5、示波器总的上升时间T 总上升时间=(T 12+T 22+…+T N 2)1/2 F 3dB =0.35/ T 总上升时间6、 非高斯系统参数估计1）当系统不是高斯系统时，RSS 准则的精度与脉冲特性偏离高斯分布的程度有关 2）当 T F ＞ ＞ T S 或波形的过冲和圆弧较小时，工程上认为RSS 准则仍然是的精确的第三章 快速变换与卷积（阅读PPT 为主）1、N 点的DFT 计算量：N 2次复数乘法X ，N （N-1）次复数加法+2、FFT（A ）时间抽取计算量：共需（N/2）log 2N 次乘，Nlog 2N 次加，共N/2个蝶形 DIT ：按在时域上输入序列次序的奇偶来抽取（分解）基本原理：DFT 的计算量正比于N 2，N 小，计算量也就小将大点数DFT 分解成若干小点数DFT 组合，减少运算 按时间序列奇偶抽取特点：原位计算、正序输出，倒序输入（码位倒序）、蝶形类型随迭代次数成倍增加 （B ）频率抽取：基本原理：DFT 的计算量正比于N 2，N 小，计算量也就小将大点数DFT 分解成若干小点数DFT 组合，减少运算 时间序列对半分特点：共有M=log 2N 级运算，N/2个蝶形运算；正序输入，倒序输出；原位运算；蝶形类型随迭代次数成倍减少3、实输入序列FFT ：同时计算两个实序列的FFT 算法；用N 点变换计算2N 个样本点的变换 采用DFT 或FFT ，作了如下处理：用离散采样信号的傅立叶变换来代替连续信号的频谱； 用有限长序列来代替无限长离散采样信号，所以DFT 或FFT 得到的是傅立叶变换的一种逼近形式。
