广西北海市北海中学2019_2020学年高二物理上学期期末考试试题
20192020年高二上学期期末考试(物理)
2019-2020年高二上学期期末考试(物理)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019-2020年高二上学期期末考试(物理)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019-2020年高二上学期期末考试(物理)(word版可编辑修改)的全部内容。
2019-2020年高二上学期期末考试（物理）一、单项选择题（本题包括4小题，每小题4分，共16分，每小题给出的四个选项中,只有一个选项是正确的.选对得4分．有选错或不选的得0分）1、根据磁感应强度的定义式B=,下列说法中正确的是（）A、在磁场中某确定位置,B与F成正比，与I、L的乘积成反比B、一小段通电直导线在空间某处受磁场力F=0，那么该处的B一定为零C、磁场中某处的B的方向跟电流在该处受磁场力F的方向相同D、一小段通电直导线放在B为零的位置，那么它受到磁场力F也一定为零2、两圆环A、B同心放置且半径R A＞R B，将一条形磁铁置于两环圆心处,且与圆环平面垂直，如图所示，则穿过A、B两圆环的磁通量的大小关系为（）A、φA＞φBB、φA=φBC、φA＜φBD、无法确定3、如图所示的电路,闭合开关S后,a、b、c三盏灯均能发光,电源电动势E恒定且内阻r不可忽略。
现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是( ）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮,b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮4、如图所示,a、c、b为同一条电场线上的三点，c为ab中点,a、b电势分别为φa=5V,φb=3V．则（）A．c点的电势一定为4VB．a点的场强一定比b点场强大C．负电荷在a点受到的电场力一定由a指向cD．正电荷从c点运动到b点电势能一定减少二、双选择题（本题包括5小题，每小题6分，共30分。
2019-2020年高二上学期期末考试物理试卷word版含答案
2019-2020年高二上学期期末考试物理试卷word版含答案一、选择题：本题共12小题，每小题4分,共48分。
在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。
下列说法不．正确的是( )A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系2．有一束电子流沿轴正方向高速运动，如图所示。
电子流在轴上P点处所产生的磁场方向沿（）A．轴负方向 B．轴正方向C．轴正方向 D．轴负方向3．带电粒子（不计重力）以一定的初速度飞入匀强电场或匀强磁场中，下列说法正确的是( ) A．带电粒子在磁场中可能不受磁场力的作用B．带电粒子在电场中可能不受电场力的作用C．带电粒子在磁场中不可能做直线运动D．带电粒子在电场中不可能做直线运动4．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向端时，下列说法正确的是（）A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大5．带有等量异种电荷的一对平行金属板，上极板带正电荷。
如果两极板间距不是足够近或者两极板面积不是足够大，即使在两极板之间，它的电场线也不是彼此平行的直线，而是如图所示的曲线。
关于这种电场，以下说法正确的是（）A．电场内部A点的电场强度小于B点的电场强度B．电场内部A点的电势低于B点的电势C．若将一正电荷从电场中的A点由静止释放，它将一定沿着电场线方向运动到负极板，且动能越来越大。
2019-2020年高二上学期期末教学质量检测物理试题 含答案
5.02019-2020年高二上学期期末教学质量检测物理试题含答案本试卷共14页，共36小题，满分300分。
考试用时150分钟。
注意事项：1. 答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名和考生号、试室号、座位号填写在答题卡上，并用2B 铅笔在答题卡上的相应位置填涂考生号。
用2B 铅笔将试卷类型（A ）填涂在答题卡相应位置上。
2. 选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3. 非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
4. 考生必须保持答题卡的整洁。
考试结束后，将试卷和答题卡一并交回。
5．可能用到的相对原子质量：C: 12 H: 1 O: 16 Cu: 64 I ：127第一部分 选择题（共118分）一、单项选择题：本题包括16小题，每小题4分，共64分。
每小题给出的四个选项中，只有一个选项符合题目要求。
多选、错选均不得分。
13.处于同一平面内的两根长直导线中通有方向相反大小不同的电流，这两根导线把它们所在的平面分成a 、b 、c 三个区域，如右图所示，则磁感强度为零的区域 A ．一定出现a 区B ．一定出现b 区C ．可能出现在b 区D ．可能出现在c 区14.图中虚线1、2、3、4表示匀强电场的等势面。
一带正电的粒子只在电场力的作用下从a 点运动到b 点，轨迹如图中实线所示。
下列说法中正确的是 A ．等势面1电势最低B. 粒子从a 运动到b ，动能减小 C ．粒子从a 运动到b ，电势能增加 D ．粒子从a 运动到b 的过程中电势能与动能之和不变15.如右图所示是某电源的路端电压与电流的关系图象，下面结论正确的是A 、电源的电动势为6.0 VB 、电源的内阻为12ΩC 、电源的短路电流为0.5AD 、电流为0.3A 时的外电阻是16Ω16如图电路中，L 1、L 2两盏灯完全相同，当滑动变阻器的滑动头向左移动时，则 A ．L 1变亮，L 2变亮 B ．L 1变暗，L 2变亮I 1I 2 a bC ．L 1变暗，L 2变暗D ．L 1变亮，L 2变暗二、双项选择题：本题包括9小题，每小题6分，共54分。
广西省北海市2024年物理高二上期末统考试题含解析
故AB错误
C.若另加一个水平向左的电场，电场力的方向向左，当
qE=μ（mg+qvB）
时，滑块可能做匀速直线运动．故C正确；
D.如果再加一个方向竖直向下的匀强电场，电场力方向竖直向下，则水平方向仍存在摩擦力且不为零，故物体无法匀速运动，故D错误
C.从N到Q的过程中，电势能一直增加
D.从P到Q的过程中，动能减少量小于电势能增加量
8、电子感应加速器是利用感应电场来加速电子的一种设备。电子感应加速器主要由上、下电磁铁磁极和环形真空室组成，当电磁铁通以变化的电流时，会在柱形电磁铁的两极间产生磁场，在磁场中安置一个环形真空管道作为电子运行的轨道，如图所示（图中上部分为主视图、下部分为俯视图）。当磁场发生变化时，产生的感应电场就会不断加速电子，电子在真空管中沿逆时针方向做圆周运动。下列说法正确的是（）
10、如图所示为小型旋转电枢式交流发电机的原理图，匝数n=100匝，电阻为r=1Ω的矩形线圈在匀强磁场中，绕垂直于磁场方向的固定轴OO′匀速转动线圈两端经集流环和电刷与电路连接，定值电阻R1=6Ω，R2=3Ω，其他电阻不计，线圈匀速转动的周期T=0.2s．从线框与磁场方向平行位置开始计时，线圈转动的过程中，理想电压表的示数为2V．下列说法中正确的是
A.电阻R2上的电功率为 W
B.经过10s时间，通过R1的电流方向改变100次
C.从开始计时到1/ 20 s通过电阻R2的电荷量为 C
D.若线圈转速变为原来的2倍，线圈中产生的电动势随时间变化规律
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）（1）①在“长度的测量”实验中，调整游标卡尺两侧脚间距离，主尺和游标的位置如图所示，此时卡尺两脚间狭缝宽度为________mm
2019-2020年高二上学期期末考试物理试题 含答案(VIII)
2019-2020年高二上学期期末考试物理试题含答案(VIII) 一、选择题（本题12小题，共48分。
1至8题只有一个正确选项，每题4分；9至12题每题有多个正确选项，全选对得4分、漏选得2分，错选、不选得零分）1.关于电场和磁场，下列说法正确的是（）A．电场中某处电场强度的方向就是位于该处的点电荷所受库仑力的方向B．磁场中某处磁感应强度的方向就是位于该处的通电导线所受安培力的方向C．电荷在某处不受电场力的作用，则该处电场强度一定为零D．一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零2.如图所示，真空中某点固定一带正电的点电荷，图中虚线为一组间距相等的同心圆，圆心与该点电荷重合。
一带电粒子以一定初速度射入电场，实线为该粒子仅在电场力作用下的运动轨迹，a、b、c 三点是实线与虚线的交点，则该粒子( )A．带负电B．在c 点受力最大C．在b 点的电势能大于在c 点的电势能D．由a 点到b 点的动能变化小于由b 点到c 点的动能变化3.某人站在静浮于水面的船上，从某时刻开始人从船头走向船尾.设水的阻力不计，那么在这段时间内关于人和船的运动情况判断错误．．的是( )A.人匀速行走，船匀速后退，两者速度大小与它们的质量成反比B.人加速行走，船加速后退，两者加速度大小与它们的质量成反比C.人走走停停，船退退停停，两者动量总和总是为零D.当人从船头走到船尾停止运动后，船由于惯性还会继续后退一段距离4.一个匝数为100匝，电阻为0.5Ω的闭合线圈处于某一磁场中，磁场方向垂直于线圈平面，从某时刻起穿过线圈的磁通量按图示规律变化．则线圈中产生交变电流的有效值为（）A．5 B． C．6A D．5A5.在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，电压表为理的光的强度减弱，则()．想电压表．若将照射RA．小灯泡消耗的功率变小B．电压表的示数变大C．通过R2的电流变小D．电源输出功率一定变大6. 回旋加速器的核心部分如图所示，两个D形盒分别与交变电源的两极相连。

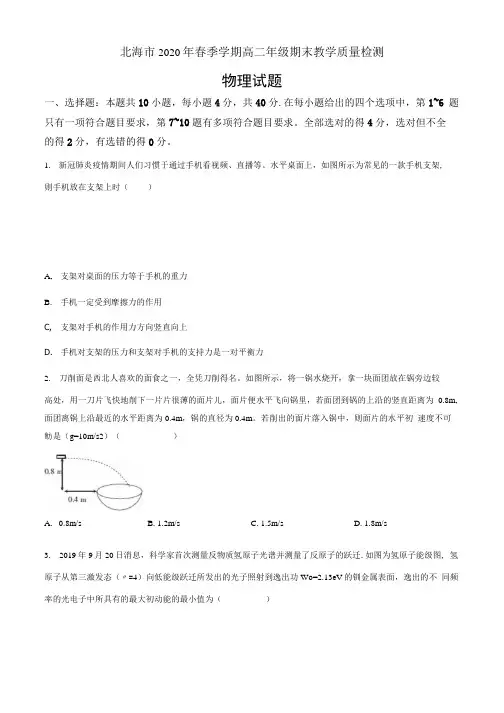

广西北海市2019-2020学年高二(下)期末教学质量检测物理试题(原卷版).docx
北海市2020年春季学期高二年级期末教学质量检测物理试题一、选择题：本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，第1~6 题只有一项符合题目要求，第7~10题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
1.新冠肺炎疫情期间人们习惯于通过手机看视频、直播等。
水平桌面上，如图所示为常见的一款手机支架,则手机放在支架上时（）A,支架对桌面的压力等于手机的重力B.手机一定受到摩擦力的作用C,支架对手机的作用力方向竖直向上D.手机对支架的压力和支架对手机的支持力是一对平衡力2.刀削面是西北人喜欢的面食之一，全凭刀削得名。
如图所示，将一锅水烧开，拿一块面团放在锅旁边较高处，用一刀片飞快地削下一片片很薄的面片儿，面片便水平飞向锅里，若面团到锅的上沿的竖直距离为0.8m,面团离锅上沿最近的水平距离为0.4m，锅的直径为0.4m。
若削出的面片落入锅中，则面片的水平初速度不可鲂是（g=10m/s2）（）A.0.8m/sB. 1.2m/sC. 1.5m/sD. 1.8m/s3.2019年9月20日消息，科学家首次测量反物质氢原子光谱并测量了反原子的跃迁.如图为氢原子能级图, 氢原子从第三激发态（〃=4）向低能级跃迁所发出的光子照射到逸出功Wo=2.13eV的钏金属表面，逸出的不同频率的光电子中所具有的最大初动能的最小值为（）n E/cV8 --------------------------------- 04 ----------------------------------- 0.853 ---------------------------------- -1.531 --------------------------------- 13.6 A. 0.24eV B. 0.42eV C. 1.47eV D. 8.07eV 4, 如图所示，M 、N 两点分别放置两个等量同种正电荷，A 为它们连线的中点，3为连线上靠近N 的一点,C 为连线中垂线上处于A 点上方的一点，在A 、B 、C 三点中（） +QO- A7 A. 场强最小的点是A 点, B, 场强最小的点是A 点, C. 场强最小的点是C 点, D, 场强最小的点是。
2020年广西壮族自治区北海市市第五中学高二物理上学期期末试题带解析
2020年广西壮族自治区北海市市第五中学高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图甲所示为一小型交流发电机的示意图，A为交流电流表，线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，产生的交变电流随时间变化的图象如图乙所示，电阻R的阻值为。
下列说法正确的是（）A. 电流表示数为10 AB. 线圈转动的角速度为50π rad/sC. 0.01 s时线圈平面与中性面垂直D. 电阻R上的热功率为200W参考答案：AC【分析】由题图乙可知交流电电流的最大值、周期，电流表的示数为有效值，感应电动势最大，则穿过线圈的磁通量变化最快，根据即可求出电阻R上的热功率。
【详解】图乙可知交流电电流的最大值是，则有效值为，由于电流表的示数为有效值，故示数I=10A，故A正确；角速度，故B错误；0.01s时线圈中的感应电流达到最大，感应电动势最大，则穿过线圈的磁通量变化最快，磁通量为0，故线圈平面与磁场方向平行，故C错误；根据，代入数据可得：，故D错误。
所以AC正确，BD错误。
【点睛】本题考查交变电流产生及有效值的定义，要注意明确电流表示数、机器铭牌上所标的电流值、电压值等均为有效值。
2. 材料相同的A、B两块滑块质量mA＞mB，在同一个粗糙的水平面上以相同的初速度运动，则它们的滑行距离sA和sB的关系为（）A．sA＞sB B．sA = sB C．sA＜sB D．无法确定参考答案：B3. 下列正确描述正点电荷电场线的图示是（）参考答案：4. 约里奥?居里夫妇由于在1934年发现了放射性同位素而获得了1935年诺贝尔奖金，约里奥?居里夫妇发现放射性同位素和正电子的核反应方程是Al+He→P+n，P→Si+e，则以下判断中正确的是（）A．P是由Si和e组成的B．e是P内的质子转化为中子时产生的C．e是P内的中子转化为质子时产生的D．P原子核的质量为mP、Si原子核的质量为mS，e的质量为m，则P衰变成Si的过程中释放的核能为（mP﹣mSi﹣m）c2参考答案：BD解：A、P→Si+e，e是P内的质子转化为中子时产生的，故AC错误，B正确；D、P原子核的质量为mP 、Si原子核的质量为mS，e的质量为m，根据质能方程得P衰变成Si的过程中释放的核能为△E=△mc2=（mP ﹣mSi﹣m）c2，故D正确；5. 如图所示，A、B、Ｃ三点都在匀强电场中，已知AC BC，ABC＝，BC＝20cm，若把一个电量的正电荷从A移到B时，电场力不做功；从B移到C时，电场力做的功为，则该匀强电场的场强的大小和方向是A．865V／m，垂直AC向左B．865V／m，垂直AC向右C．1000Ｖ／m，垂直AB斜向上D．1000V／m，垂直AB斜向下参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. （4分）放射性元素的原子核在发生α衰变或 衰变生成新原子核时，会同时伴随着___________射线。
2020年广西壮族自治区北海市第九中学高二物理上学期期末试题含解析
2020年广西壮族自治区北海市第九中学高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后()A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V1示数不变，V1与V2示数的比值不变参考答案：AD2. （多选题）铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C的电量，电源就把2J的化学能转化为电能B．蓄电池两极的电压为2VC．蓄电池在1秒内将2J的化学能转化为电能D．蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.5V）的大参考答案：AD3. （单选）在一个密闭的钢瓶内有一定质量的气体，能反映钢瓶内气体等容变化过程的是图（）参考答案：4. 科学研究表明：能量守恒和动量守恒是自然界的普遍规律，从科学实践的角度来看，迄今为止，人们还没有发现这些守恒定律有任何例外。
相反，每当在实验中观察到似乎是违反守恒定律的现象时，物理学家们就会提高新的假设来补救，最后总是以有新的发现而胜利告终。
如人们发现，在两个运动着微观粒子的电磁相互作用下，两个粒子的动量的矢量和似乎是不守恒的。
这时物理学家又把动量的概念推广到了电磁场，把电磁场的动量也考虑进去，总动量就又守恒了，现将沿一定方向运动的光子与一个与一个原来静止的自由电子发生碰撞，碰后自由电子向某一方向运动，而光子沿另一方向散射出去这个散射出去的光子与入射前相比较A．速率增大 B．波长增大 C．频率增大 D．能量增大参考答案：B5. （多选题）如图是法拉第研制成的世界上第一台发电机模型的原理图．将铜盘放在磁场中，让磁感线垂直穿过铜盘，图中a、b导线与铜盘的中轴线处在同一平面内，转动铜盘，就可以使闭合电路获得电流．若图中铜盘半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，从上往下看逆时针匀速转动铜盘的角速度为ω．则下列说法正确的是（）A．回路中电流大小恒定B．回路中电流方向不变，且从b导线流进灯泡，再从a流向旋转的铜盘C．回路中有大小和方向作周期性变化的电流D．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过参考答案：【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律．【分析】圆盘转动可等效看成无数轴向导体切割磁感线，有效切割长度为铜盘的半径L，根据感应电动势公式分析电动势情况，由欧姆定律分析电流情况．根据右手定则分析感应电流方向．变化的磁场产生涡旋电流，根据灯泡两端有无电势差分析灯泡中有无电流．【解答】解：AC、B铜盘转动产生的感应电动势为E=BL2ω，其中B、L、ω不变，E不变，根据欧姆定律得I=知，电流恒定不变，故A正确，C错误．B、根据右手定则判断，回路中电流方向不变，从b导线流进灯泡，再从a流向旋转的铜盘．故B正确．D、垂直穿过铜盘的正弦变化的磁场，铜盘中产生涡旋电场，但a、b间无电势差，灯泡中没有电流流过．故D错误．故选：AB．二、填空题：本题共8小题，每小题2分，共计16分6. （4分）一根长为0.2m、通入电流为3A的直导线，垂直于磁感线放入磁场中某处，受到的磁场力是6×10N，则该处的磁感应强度B的大小是_________T；如果该导线的长度和电流都减小一半，则该处的磁感应强度的大小是___________T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广西北海市北海中学2019-2020学年高二物理上学期期末考试试题
本卷满分：100分，考试时间：90分钟。
一、选择题（共10小题，每小题4分，共40分。
1－7小题只有一个选项正确。
8－10题
有多个选项正确，全部选对得4分，选对部分，但没有选错，得2分，有选错得0分）1．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，
A受到通电螺线管磁场的作用力的方向是（）
A．竖直向上B．竖直向下C．水平向左D．水平向右
2．以初速度竖直向上抛出一物体，空气阻力大小不变．关于物体受到的冲量，以下说法正确的是( )
A．物体上升阶段和下落阶段受到的重力的冲量方向相反
B．物体上升阶段和下落阶段受到空气阻力冲量的大小相等
C．物体在下落阶段受到重力的冲量小于上升阶段受到重力的冲量
D．物体从抛出到返回抛出点，动量变化的方向向下
3．如图所示，虚线a、b、c代表电场中的三条电场线,实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点,由此可知
( )
A．带电粒子在R点时的加速度小于在Q点时的加速度
B．带电粒子在P点时的电势能比在Q点时的电势能大
C．带电粒子在R点时的速度大于在Q点时的速度
D．带电粒子在R点时的动能与电势能之和比在Q点时的小,比在P点时的大
4．一质量为2 kg的物块在合外力F的作用下从静止开始沿直线运动。
F随时间t变化的图线如图所示，则( )
A．t=1 s时物块的动量大小为1 kg·m/s
B．t=2 s时物块的动量大小为4 kg·m/s
C．t=3 s时物块的动量大小为5 kg·m/s
D．t=4 s时物块的动量大小为零
5．如图所示，电源内阻不能忽略，当滑动变阻器R2的滑动触头P向左滑动时，下列说法中
不正确的是( )
A．电阻R3消耗功率变大 B．电容器C上的电荷量变大
C．灯L变暗 D．R1两端的电压变化量的绝对值小于R2两端的
电压变化量的绝对值
6．在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直．一带电粒子（重力不计）从左端以速度v沿虚线射入后做直线运动，则该粒子（）
A. 一定带正电
B. 速度
C. 若速度，粒子在板间的运动是类平
抛运动
D. 若此粒子从右端沿虚线方向进入平行板，仍做直线运动
7．如图所示，点电荷+2Q、-Q分别置于M、N两点，O点为MN连线的中点，点a、b在MN
()连线上，点c、d在MN中垂线上，它们均关于O点对称下列说法正确的是
A．c、d两点的电场强度相同 B．a、b两点的电势相同
C．将电子沿直线从c移到d，电场力对电子先做负功再做正功
D．将电子沿直线从a移到b，电子的电势能一直增大
8．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )
A．加5 V电压时，导体的电阻约是5 Ω
B．由图可知，随着电压的减小，导体的电阻不断减小
C．由图可知，随着电压的增大，导体的电阻不断减小
D．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态下的电阻
9．如图所示，在倾角为α的光滑斜面上，放置一根长为L，质量为m，通电电流为I的导
线。
若使导线静止，应该在斜面上施加匀强磁场B的方向和大小为（）
A. 方向垂直斜面向下，
B. 方向垂直水平面向上，
C. 方向水平向左，
D. 方向竖直向下，
10．在研究平行板电容器电容的实验中，电容器的A、B两极板带有等量异种电荷，A板与静电计连接，如图所示．实验中可能观察到的现象是( )
A. 增大A、B板间的距离，静电计指针张角变小
B. 减小A、B板间的距离，静电计指针张角变小
C. 在A、B板间放入一介质板，静电计指针张角变小
D. 把B板向上平移，减小A、B板的正对面积，静电计指针张角变小
二、实验题（本题共3小题，共24分。
请把答案填写在答题卡横线上）
11．（6分）(1)如图所示为某位同学在正确使用欧姆表测量某电阻时指针所指位置，则所测电阻的大小为___ __欧姆。
（2）若如图所示为某位同学在正确使用量程为2.5V电压表测量某电压时指针所指位置，则所测电压的大小为___ __伏特。
（3）若如图所示为某位同学在正确使用量程为10mA表测量某电流强度时指针所指位置，则所测电流强度的大小为___ __安培。
12．（8分）研究小组欲测一新材料制成的均匀圆柱体的电阻率，步骤如下：
（1）用螺旋测微器测量其直径D如图甲，读数为___ __mm；用游标卡尺测量其长度L 如图乙，读数为_________________mm．
（2）该同学想用伏安法测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R（阻值约为200Ω）直流电源E（电动势3V，内阻不计）
电流表A1（量程4mA，内阻约50Ω）电流表A2（量程15mA，内阻约30Ω）
电压表V1（量程3V，内阻约10kΩ）电压表V2（量程15V，内阻约25kΩ）
滑动变阻器R（阻值15Ω，允许通过的最大电流为2.0A）开关S导线若干
电流表应用___ ___，电压表应用 ________．画出实验电路图。
13．（10分）现有一节干电池（电动势约为1.5V，内阻约为0.30Ω），电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻为0.70Ω），滑动变阻器R（10Ω，2A），电键一个及导线若干。
(1) 为了更准确地测出电源电动势和内阻，某组同学用如图甲所示电路测得多组电压和电
流值，得到如图乙所示的U-I图线，由图可得该电源电动势E=_______V，内阻r=_______Ω。
（结果均保留两位小数）
甲乙丙(2)某小组在实验时，发现电流表坏了，于是不再使用电流表，仅用电阻箱R′替换掉了滑
动变阻器，电路图如图丙所示。
他们在实验中读出几组电阻箱的阻值R′和电压表的示
数U，描绘出11
-
'
U R的关系图像，得到的函数图像是一条直线。
若该图像的斜率为k，
纵轴
截距为b，则此电源电动势
E=_________，内阻r=__________。
该组
同学测得电源电动势E测_____E真，内阻r测_____r真。
(填“>”“＝”或“<”)。
三、计算题（本大题共3小题，共36分。
解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分。
有数值计算的题，答案中必须明确写出数值和单位。
）
14．（10分）如图所示，有一质子(质量为、电荷量为)由静止开始经电压为U1的电场加速后，进入两极板间距离为d，板间电压为U2的平行金属板间，若质子从两板正中间垂直电场方向射入电场,并且恰能从下板右边缘穿出电场，求：
（1）质子刚进入偏转电场U2时的速度 v0；
（2）质子在偏转电场U2中运动的时间和金属板的长度L；
15．（12分）如图所示，质量M=1.0kg的木板静止在光滑水平面上，质量m=0.495kg的物块（可视为质点）放在的木板左端，物块与木板间的动摩擦因数μ=0.4。
质量m0=0.005kg 的子弹以速度v0=300m/s沿水平方向射入物块并留在其中（子弹与物块作用时间极短），木板足够长，g取10m/s2。
求：
（1）物块的最大速度v1；
（2）木板的最大速度v2；
（3）物块在木板上滑动的时间t.
16．（14分）一个质量为m电荷量为q的带电粒子从x轴上的P（a，0）点以速度v沿与x 正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限，进入第二象限的匀强电场中，电场强度为E．不计粒子重力，求：
（1）匀强磁场的磁感应强度的大小；
（2）带电粒子在磁场中的运动时间；
（3）带电粒子在电场中速度第一次为零时的坐标．。
