全站仪通用技术规范
全站仪规范
全站仪规范全站仪规范全站仪是一种用来测量地面点的坐标、高程和方向的仪器。
在测量过程中，我们需要遵循一些规范和操作流程，以确保测量的准确性和可靠性。
1. 安全操作：在使用全站仪之前，需要确保仪器的稳定性和安全性。
在使用过程中，需要佩戴防护眼镜和其他相关的防护装备，避免仪器和测量点间产生意外伤害。
2. 仪器校准：在进行测量前，需要对全站仪进行校准。
校准的步骤包括水平仪的校正、垂直轴的校准和水平轴的校准，以确保仪器的准确性。
3. 环境条件：仪器的测量精度受到外部环境的影响。
在进行测量前，需要注意周围的光照条件、气候条件、地形和地貌因素等。
尽量选择光照明亮、风力较小的环境进行测量。
4. 仪器放置：在进行测量之前，需要将全站仪放置在坚固平稳的地面上，以保证仪器的稳定性。
避免仪器受到外界震动和振动的干扰。
5. 目标点设置：仪器需要准确测量地面上的点，因此需要在测量点附近设置目标点。
目标点应该具备良好的反光性能和稳定性，以便仪器快速准确的识别和测量。
6. 观测方式：全站仪有两种常见的观测方式，即"观距式"和"观角式"。
在进行测量前，需要明确使用的观测方式，并注意观测的顺序和操作流程。
7. 数据记录：在进行测量时，需要及时、准确地记录测量数据。
记录的数据应包括测量点的坐标、高程和方位角等信息。
可以使用相关的计算机软件进行数据的处理和分析。
8. 仪器保养：定期对全站仪进行保养和清洁，保持仪器的良好状态。
在使用完全站仪后，需要及时清理镜头和光学设备，并注意保护仪器的防尘罩和防震垫。
9. 测量精度：全站仪的测量精度受到多种因素的影响，包括仪器的性能、环境条件和操作者的技术水平等。
在进行测量前，需要了解仪器的精度范围并合理评估测量的准确性。
10. 操作规范：使用全站仪需要严格按照操作规范进行，避免对仪器和测量结果产生误操作或误解。
在进行测量时应该保持仪器的稳定和准确性，并遵循相关的操作流程和要求。

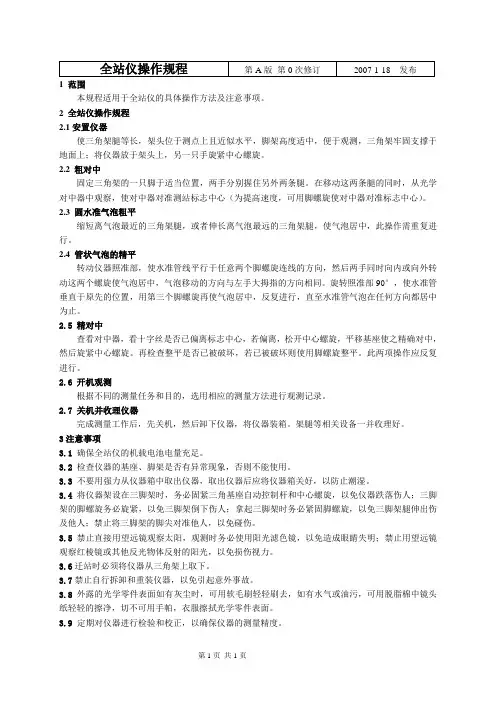

全站仪操作规程1
1 范围本规程适用于全站仪的具体操作方法及注意事项。
2 全站仪操作规程2.1安置仪器使三角架腿等长，架头位于测点上且近似水平，脚架高度适中，便于观测，三角架牢固支撑于地面上；将仪器放于架头上，另一只手旋紧中心螺旋。
2.2 粗对中固定三角架的一只脚于适当位置，两手分别握住另外两条腿。
在移动这两条腿的同时，从光学对中器中观察，使对中器对准测站标志中心（为提高速度，可用脚螺旋使对中器对准标志中心）。
2.3 圆水准气泡粗平缩短离气泡最近的三角架腿，或者伸长离气泡最远的三角架腿，使气泡居中，此操作需重复进行。
2.4 管状气泡的精平转动仪器照准部，使水准管线平行于任意两个脚螺旋连线的方向，然后两手同时向内或向外转动这两个螺旋使气泡居中，气泡移动的方向与左手大拇指的方向相同。
旋转照准部90°，使水准管垂直于原先的位置，用第三个脚螺旋再使气泡居中，反复进行，直至水准管气泡在任何方向都居中为止。
2.5 精对中查看对中器，看十字丝是否已偏离标志中心，若偏离，松开中心螺旋，平移基座使之精确对中，然后旋紧中心螺旋。
再检查整平是否已被破坏，若已被破坏则使用脚螺旋整平。
此两项操作应反复进行。
2.6 开机观测根据不同的测量任务和目的，选用相应的测量方法进行观测记录。
2.7 关机并收理仪器完成测量工作后，先关机，然后卸下仪器，将仪器装箱。
架腿等相关设备一并收理好。
3注意事项3.1确保全站仪的机载电池电量充足。
3.2 检查仪器的基座、脚架是否有异常现象，否则不能使用。
3.3 不要用强力从仪器箱中取出仪器，取出仪器后应将仪器箱关好，以防止潮湿。
3.4 将仪器架设在三脚架时，务必固紧三角基座自动控制杆和中心螺旋，以免仪器跌落伤人；三脚架的脚螺旋务必旋紧，以免三脚架倒下伤人；拿起三脚架时务必紧固脚螺旋，以免三脚架腿伸出伤及他人；禁止将三脚架的脚尖对准他人，以免碰伤。
3.5禁止直接用望远镜观察太阳，观测时务必使用阳光滤色镜，以免造成眼睛失明；禁止用望远镜观察红棱镜或其他反光物体反射的阳光，以免损伤视力。
全站仪的操作规程
全站仪的操作规程
《全站仪操作规程》
一、概述
全站仪是一种用于测量和绘制地理数据的高精度仪器，通常用于土地测量、建筑测量和道路测量等工程领域。
本规程旨在规范全站仪的操作过程，确保测量结果的准确性和可靠性。
二、操作前准备
1. 检查全站仪的电池电量，确保充足。
2. 检查全站仪的各个部件是否完好，如望远镜、激光发射器等。
3. 启动全站仪，并进行自动校准，确保仪器的准确度。
4. 设置好测量参数，包括测量单位、精度等。
5. 准备好测量目标，确保目标的稳定性和清晰度。
三、测量操作
1. 瞄准目标，并记录下目标的坐标位置。
2. 在测量过程中，确保全站仪的稳定性，并避免干扰因素干扰测量结果。
3. 在设定的测量范围内进行测量，确保测量结果的完整性和准确性。
4. 根据需要进行多次测量，以确保结果的一致性和可靠性。
四、数据处理与分析
1. 导出测量数据，并进行数据处理，包括误差修正、数据筛选等。
2. 对测量结果进行分析，并生成相应的报告和图表。
3. 根据测量结果进行相应的调整和修正。
五、操作注意事项
1. 在操作全站仪时，要注意安全，避免发生意外。
2. 在使用激光功能时，要避免对人眼造成伤害。
3. 在操作过程中，要注意保护全站仪，避免碰撞和摔落。
4. 在天气不好的情况下，要注意保护全站仪，避免受潮或受热。
本规程将全站仪的操作过程划分为准备、测量、数据处理和注意事项等部分，有助于操作人员进行规范操作，确保测量结果的准确性和可靠性。
全站仪操作规范
全站仪的使用方法全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
1.全站仪的基本操作与使用方法（一）测量前的准备工作（1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
（2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
（3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
注意：每当打开仪器电源时，必须重新设置和的指标。
（4）调焦与照准目标。
操作步骤与一般经纬仪相同，注意消除视差。
（二）角度测量（1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。
（2）盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。
（3）同样方法可以进行盘右观测。
（4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。
（三）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。

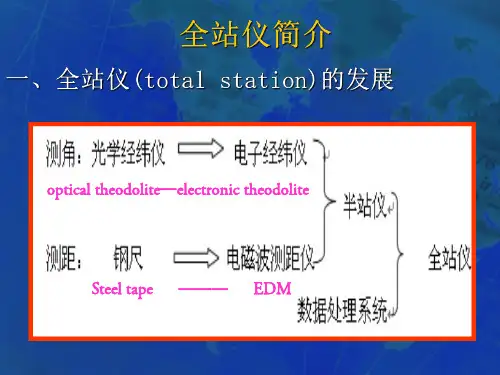

全站仪使用规范及教程(详细易懂)
D
AB B 1
2
(XB,YB)
附合导线图
A
观测数据：连接角B 、C ；
导线转折角1, 2, 3 ,4 ； 导线各边长DB1，D12，……，D4C。
3.支导线
B
DB1
1 D12 2
AB
A
B
1
(XB,YB)
A、B为已知边，点1、2为新建支导线点。
已知数据：AB,XB,YB
观测数据：转折角B, 1 边长DB1，D12
2
2
30
130
12
1 1 95
3
3
65
122
5
5
128
4
4
XAB =DAB cos AB YAB =DAB sin AB
其中，ΔXAB=XB-XA ΔYAB=YB-YA
X
YAB
XAB AB
DAB
0
y
D AB
x
2 AB
y
2 AB
tg AB
y AB x AB
αAB的具体计算方法如下：
（1）计算：xAB xB xA y AB yB y A
指标线
90
盘右 90
0
180
指标线
270
（2）逆时针注记
盘左
270
0
180
指标线
90
盘右
90
180
0
指标线
270
n 1、顺时针注记
n α 0°-L n α右=R-270° n 故一测回竖直
角 α=（α左 +α右）/2
2、逆时针注记
问题：α左= ？
α右=？
故有:α左= L -90° α右=270°- R 一测回竖直角: α=（α左+α右）/2
全站仪操作规程
全站仪操作规程
《全站仪操作规程》
全站仪是一种用于测量和定位的专业仪器，广泛应用于工程测量和地质勘探领域。
为了正确、高效地使用全站仪，需要按照操作规程进行操作。
首先，在使用全站仪之前，需要对仪器进行检查和调试。
检查仪器是否完好，各部件是否松动或损坏，调试仪器的水平和垂直度。
确保全站仪的工作状态良好。
接下来，进行测量之前需要进行现场布设。
选择合适的基准点，并将全站仪稳固放置在基准点上。
调整全站仪的水平和垂直度，确保仪器精准的定位。
在进行测量时，需要根据测量要求选择合适的测量模式和参数。
根据实际测量情况，调整全站仪的放大倍数和角度精度。
通过望远镜观测目标点，进行测量。
在操作全站仪时，需要注意保持仪器的稳定和准确。
避免碰撞和摇晃，同时要防止灰尘和水分进入仪器，影响测量精度。
在使用过程中要小心操作，避免产生读数误差。
最后，在使用完全站仪后，需要对仪器进行清洁和保养。
清洁仪器表面和镜片，保持仪器干燥，并进行定期的维护和校准。
总之，全站仪是一种精密的测量仪器，正确的操作规程对于保
证测量结果的准确性和稳定性至关重要。
只有严格按照规程进行操作，才能充分发挥全站仪的功能，为工程测量和地质勘探工作提供可靠的数据支持。
全站仪测量技术要求规范
竭诚为您提供优质文档/双击可除全站仪测量技术要求规范篇一：控制测量技术要求4.5控制测量4.5.1控制测量的基本要求充分利用济南市连续运行卫星定位服务系统（jncoRs系统）和已有的各等级平面和高程控制点，采用gps静态定位、网络Rtk技术、图根导线（网）等方式进行地籍图根控制测量。
4.5.2地籍控制测量4.5.2.1图根点布设要求图根点在基本控制点或jncoRs系统的基础上加密，以直接满足城镇土地调查的需要、便于利用为原则，点位一般布设在道路、街巷的交叉口及其它利于采集界址点和碎部点的地方。
图根点的密度应满足《城镇地籍调查规程》的要求，一般地区8-10个点/每幅图，复杂地区不低于15个点/每幅图，建筑物密集地区应适当加密，还应保证图根点相对于起算点的点位中误差不得超过5cm。
4.5.2.2图根点标志图根点设临时标志，当测区内基本控制点密度较疏时，应适当埋设固定标石。
埋石确有困难时，可在沥青或水泥地面上打（嵌）入刻有十字的钢桩代替标石，在四周凿刻深度为1cm、边长为15cm×15cm的方框，涂以红漆，内写点号。
每幅1:500图内埋石（钢桩）点数量不得少于4点。
4.5.2.3图根点编号图根点编号共5位。
第一位为标段的英文字母代码，13标段为m,点号均自0001开始编排，如a0001、a0002，c0003、d0008等。
4.5.2.4采用jncoRs系统进行图根测量采用jncoRs系统进行图根控制测量时，应使用三脚架模式，不得采用单杆模式。
每点均应独立测量两次，每次不少于15个历元，两次测量的平面坐标之差不应大于2cm，高程之差不应大于3cm，取两次测量的中数作为最后成果。
4.5.2.5静态gps测量采用静态gps方式加密控制点时，标志选设、观测和数据处理等应严格按照相关规范要求进行。
4.5.2.6图根导线测量图根导线测量依据各等级基本平面控制点，可分为两级进行布设，布设形式为附（闭）合导线或结点网。
全站仪技术要求
全站仪技术要求A.0.1 全站仪应按仪器说明书正确使用。
A.0.2 新购的全站仪，在使用前应进行检定，仪器修理后应重新检定。
用于线路、桥梁、隧道控制测量的全站仪，每年应检定一次，在使用过程中发现异常情况应及时检定；用于线路中线测量的全站仪应定期与精度不低于1/100 000的已知边长或自设的专用基线比长，比测的误差超过标称误差的2倍时，应进行检定。
全站仪测距检定的精度要求应符合国家现行《中、短程光电测距规范》（GB/T 16818-2008）的规定。
A.0.3 全站仪作业要求应符合下列规定：1 应检校三轴的平行性与圆水准器及光学对中器。
2 视线宜高出地面和离开障碍物1.2m以上。
3 视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2m～5m。
4 视线宜避免通过发热体（如散热塔、烟囱等）。
5 视线背景应避免反光体，在反射光束范围内，不得同时出现两个反射器，测距时对讲机应避免距离仪器太近。
6 在低气温下作业时，应有一定的预热时间，使仪器各电子部件达到正常稳定的工作状态，方可测距。
7 在晴天作业时，仪器应打伞，严禁将照准头对向太阳。
8 避免在烟、尘、雨、雾、霜、雪、雷、电及四级以上大风等不利条件下测距。
A.0.4 全站仪的测角应在仪器有效检定期内。
每个项目作业前应进行以下项目的检验：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气泡在各位置的读数较差，0.5″级和1″级仪器不应超过2格，2″级仪器不应超过1格，6″级仪器不应超过1.5格；2 隙动差指标：0.5″和1″级仪器不应大于1″，2″级仪器不应大于2″；3 水平轴不垂直于垂直轴之差指标：0.5″和1″级仪器不应超过10″，2″级仪器不应超过15″，6″级仪器不应超过20″；4 补偿器的补偿要求，在仪器补偿器的补偿区间，对观测成果应能进行有效补偿；5 垂直微动螺旋使用时，视准轴在水平方向上不产生偏移；6 照准部旋转时，仪器基座的位移指标：0.5″和1″级仪器不应超过0.3″，2″级仪器不应超过1″，6″级仪器不应超过1.5″；7 光学（或激光）对点器的对中误差不应大于1mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T 6593
电子测量仪器质量检验规则
注：上述标准是招标方最低要求。除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。
1.6
1.6.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。
测量控制和试验室用电气设备的安全要求第一部分：通用要求
3
GB 6587.1
电子测量仪器环境试验总纲
4
GB 6587.3
电子测量仪器湿度试验
5
GB 6587.5
电子测量仪器冲击试验
6
GB 6587.6
电子测量仪器运输试验
7
GB 6587.8
电子测量仪器电源频率与电压试验
8
GB/T 6592
电工电子测量设备性能表示
6技术服务
1）设备的免费质保期不低于2年；
2）设备第一次免费检定或校准；
3）设备终身维修；
4）系统软件2年免费升级；
5）供方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
6）供方长期为买方提供备件采购和供应服务。
附录
供货业绩表
投标人名称：
序号
型号规格
供货数量
供货时间
用户名称
联系人
联系方式
全站仪
通用技术规范
全站仪采购标准技术规范使用说明
1.本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2.采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
1.6.2供方提供全站仪的特性参数和其他需要提供的信息。
1.6.3供方提供全站仪使用单位的使用报告。
2
1）大容量内存；
2）测距速度快、精度高、抗干扰能力、强抗震性能好；
3）具有自动补偿功能；
4）激光或光学对中；
5）采用中文界面，界面清晰；
6）具有数据传输功能；
7）产品使用年限不低于8年。
3主要技术参数
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供的全站仪应符合招标文件所规定的要求。
1.1.3本招标文件采购标准规范提出了对全站仪技术上的规范和说明。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
备注：1.本表所列业绩均须提供最终用户证明材料（供货合同、运行证明）；
附录
产品名称
型号、规格
数量
单位
全站仪
台
1
仪器箱
台
2
脚架
只
3
对中杆
根
4
基座
个
5
棱镜（包括单棱镜框）
只
6
电池（充电器）
块
7
量高器
个
8
通讯电缆
根
9
随机软件
套
10
产品使用说明书
本
11
产品合格证
本
（1）投标人应建立了完善的质量保证体系，并出具ISO9000系列或等同质量体系的证书。
（2）按附录A提供业绩资料。
（3）填写采购标准规范专用部分中的技术参数响应表。
（4）填写采购标准规范专用部分中的投标人技术偏差表。
（5）按附录B填写仪器配置表。
（6）授权单位出具的三年以内型式试验或委托试验报告有效复印件。
1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
（2）保修书1份；
（3）出厂检验报告；
（4）产品合格证；
（5）装箱清单。
1.5
除采购标准规范和图纸中要求的技术条件外，供方还将再次确认下表标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。
表1标准和规范
序号
标准号
标准名称
1
GB 191
包装储运图示标志
2
GB 4793.1
3）本产品面板字迹应清晰，各操作键接触良好，转换复位正常。
4）产品标志：全站仪上应有铭牌，铭牌上应有下列标志：
厂名，厂址；产品的名称，型号；制造日期；出厂编号。
5验收及技术培训
1）交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2）供方应负责对买方进行现场培训，并提供相应的培训资料。
3.采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
1.1.7本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.2
投标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：
1.3
1.3.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列全站仪的包装、供货和服务等技术要求。
1.3.2交货时间如有延误，供方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.4
1.4.1设备交付时应提供以下资料：
（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；
1）测距精度：≤5mm+3ppm；
2）角度测量精度：≤5″；
3）望远镜放大倍率：20~40；
4）外部数据接口：RS232/蓝牙/USB；
5）连续工作时间：≥8小时；
6）环境条件：全防水、-20 ~ +50℃。
4外观和结构要求
1）本产品的外形尺寸及零部件尺寸应符合设计图纸要求。
2）本产品整机表面应清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。
4.投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5.有关测角、测距精度、防水等需要修正的情况由项目单位提出并在专用部分的表4项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1
1.1
1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
