OptimizedATV1100中圧变频器介绍for客户技术培训资料
安川变频器培训资料
自动化系统的概述
1 2 3
自动化系统定义
自动化系统是指通过各种控制设备和自动化装置 ，使生产过程中的各种参数自动控制、调节和管 理，以达到预定的目标。
自动化系统组成
自动化系统通常由传感器、控制器、执行器、人 机界面等动化系统应用领域
自动化系统广泛应用于工业、农业、军事、交通 、医疗等领域，提高生产效率，降低能耗和人力 成本。
安川变频器在自动化系统中的选型原则
根据负载类型选择
01
根据自动化系统中的负载类型，如电动机、传送带、泵等，选
择合适的安川变频器型号。
根据控制精度选择
02
根据自动化系统对控制精度的要求，选择具有相应控制精度和
调节范围的安川变频器。
根据运行环境选择
03
考虑自动化系统的运行环境，如温度、湿度、振动等，选择能
变频器型号
安川变频器的型号非常丰富，包括Σ-V系列、Σ-II系列、Σ-III系列、Σ-IV系列、 Σ-VII系列等。每个系列都有各自的特点和适用范围，用户可以根据实际需求选 择合适的型号。
安川变频器应用领域
工业自动化
安川变频器广泛应用于各种工业自动化领域，如机械加工 、装配、包装等，能够实现高精度、高效率的自动化生产 。
够在恶劣环境下稳定运行的安川变频器。
安川变频器在自动化系统中的典型应用案例
01
02
03
电机速度控制
通过安川变频器调节电机 速度，实现对自动化系统 中各种设备的精确控制。
物料输送控制
利用安川变频器对传送带 、泵等设备的速度进行调 节，实现物料的稳定输送 。
温度和压力控制
通过安川变频器对加热炉 、反应釜等设备的温度和 压力进行精确控制，提高 产品质量和生产效率。
ATV变频器培训课件(热控班)
产品概述：
• 变频器保护 : • 直接过热保护 (通过散热器上的传感器), • 功率模块部分的过热保护 (通过IGBT(绝缘栅双极型晶体管)的温度计算出来). • 电机相间短路保护, • 输入缺相保护, • 输出相间及输出对地短路保护, • DC母线过压保护.
• 变频器安全性 : • 主电源过压和欠压保护, • 在3相进线型号中的电源缺相保护
建议措施： • 改善环境 • 更换热传感器 • 清理过滤器或散热器 • 更换风扇或风扇卡（检测方法如上)
故障处理：
• OPF2电机缺3相 原理：变频器输出检测到3相马达丢失 出现故障可能原因：
• 变频器下端没接电机或电机太小 • 变频器输出接触器打开 • 电机瞬时电流不稳定。
建议措施： • 查变频器与电机的连接情况 • 如果使用输出接触器， [ 输出缺相设置] (OPL)，设为[ 输出
1.5输入输出设置（可通过此参数组查看端子的使用情况）
代码
名称/说明
1.4 电机控制 (DrC-)
rrS 反转
R1 继电器R1的分配
R2 继电器R2的分配
设定值
说明
LI2 变频器故障
可定义其他端子
主要用于控制抱闸接触器，如不使用[制动逻辑 控制]功能，则一般应设为[到频率阀值]（Ftd） 参见1.3设置
NO
如果需要高速提升功能则需要设定更高的值
如果上面的电机参数设置完毕，则将此参数的 值改为[请求自整定]，变频器立即开始自整定 是否每次变频器上电都执行自整定
调试菜单栏：
1.4电机控制2
代码
名称/说明
1.4 电机控制 (DrC-)
tUS 自整定状态
PHr 改变输出相序
Ctt 电机控制类型
变频器培训课件资料1
变频器培训资料一. 变频器的基本原理1. 1 变频调速的原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
常用三相交流异步电动机的结构是：定子由铁心及绕组构成，转子绕组做成笼型，俗称鼠笼型电动机。
当在定子绕组上接入三相交流电时，在定子与转子之间的空气隙内产生一个旋转磁场，它与转子绕组产生相对运动，使转子绕组产生感应电势，出现感应电流，此电流与旋转磁场相互作用，产生电磁转矩，使电动机转动起来。
电机磁场的转速称为同步转速，用 N表示N=60f/p(r/min)（1）式中： f —三相交流电源频率，一般为50Hz；p—磁极对数。
当p=1 时， N=3000r/min ；p=2 时， N=1500r/min 。
可见磁极对数p 越多，转速 N越慢。
转子的实际转速 n 比磁场的同步转速 N要慢一点，所以称为异步电机，这个差别用转差率 s 表示：s=[ （n1－n）/n1] ×100% （2）当加上电源转子尚未转动瞬间，n=0，这时 s=1；起动后的极端情况 n=N，则 s=0，即 s 在 0～1 之间变化。
一般异步电机在额定负载下的 s=（1～6）%。
综合式（ 1）和式（ 2）可以得出n=60f （1－s）/p（3）由式（3）可以看出，对于成品电机，其磁极对数p 已经确定，转差率 s 变化不大，则电机的转速 n 与电源频率 f 成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机调速的目的。
但是，为了保持在调速时电机的最大转矩不变，必须维持电机的磁通量恒定，因此定子的供电电压也要作相应调节。
变频器就是在调整频率（ VariableFrequency ）的同时还要调整电压（ VariableVolt age），故简称 VVVF（装置）。
通过电工理论分析可知，转矩与磁通量（最大值）成正比，在转子参数值一定时，转矩与电源电压的平方成正比。
变频器的工作原理是把市电（ 380V、50Hz）通过整流器变成平滑直流，然后利用半导体器件组成的三相逆变器，将直流电变成可变电压和可变频率的交流电，由于采用微处理器编程的正弦脉宽调制（ S PWM）方法，使输出波形近似正弦波，用于驱动异步电机，实现无级2/31调速。
变频器技术培训资料
汇报人：日期:CATALOGUE目录•变频器基础概念•变频器技术特性与性能•变频器的应用案例•变频器的安装、调试与维护•变频器的发展趋势与前沿技术•总结与展望01变频器基础概念定义变频器是一种电力调节设备，用于改变交流电机的电源频率和电压，从而实现对电机速度的精确控制。
工作原理变频器通过接收控制信号，调整内部电力电子器件的开关状态，从而改变输出电源的频率和电压。
通过调整电源的频率，可以精确控制电机的转速。
同时，变频器还可以提供过载、过流等保护功能，确保电机的安全运行。
变频器定义与工作原理按电压等级分类可分为V/F控制变频器、矢量控制变频器和直接转矩控制变频器等，各具有不同的控制精度和应用范围。
按控制方式分类按用途分类变频器的分类节能降耗提高生产效率延长设备使用寿命易于实现自动化变频器在工业应用中的重要性02变频器技术特性与性能调速范围宽调速精度高调速平稳030201能量回馈部分变频器支持能量回馈功能，将电动机在制动过程中产生的能量回馈到电网，进一步提高节能效果。
节能效果显著通过调节电动机的运行速度，使其与负载需求相匹配，从而降低电动机的能耗。
高效运行变频器可优化电动机的运行状态，降低其运行电流和铜损，提高运行效率。
短路保护当变频器输出端发生短路时，变频器会迅速切断输出，保护电路免受损坏。
同时，还会发出报警信号，提醒操作人员及时处理故障。
过载能力强变频器通常具有一定的过载能力，能够在短时间内承受超过额定电流的负载，保证电动机正常运行。
过流保护当电动机电流超过设定值时，变频器会自动降低输出频率或切断输出，保护电动机免受损坏。
过热保护变频器内部设有温度传感器，当变频器温度过高时，会自动降低输出频率或切断输出，防止设备过热损坏。
变频器的过载能力及保护特性03变频器的应用案例变频器在风机、泵类负载中的应用节能效果显著运行平稳高精度控制动态响应快简化操作流程变频器在机床主轴控制中的应用故障自诊断网络化控制实现同步控制变频器在自动化生产线中的应用04变频器的安装、调试与维护电源要求安装步骤调试前准备调试步骤日常维护故障排除变频器的日常维护和故障排除05变频器的发展趋势与前沿技术03典型案例分析01高压大容量技术概述02技术挑战与解决方案高压大容量变频器技术1 2 3数字化技术网络化技术智能化技术数字化、网络化与智能化技术模块化设计集成化与模块化的结合集成化设计集成化与模块化设计技术06总结与展望变频器基本原理变频器安装与调试变频器参数设置与优化变频器故障诊断与排除培训内容总结变频器技术应用展望01020304高效节能自动化与智能化行业应用拓展高性能与小型化持续学习实践操作拓展相关知识交流与合作未来学习与发展建议WATCHING。

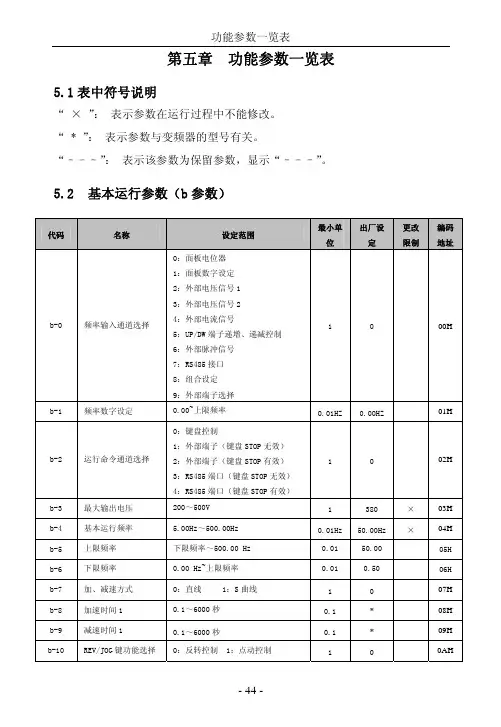

安普1100 第五章 功能参数简表
