vlan的划分方法
划分vlan的四种方法
划分vlan的四种方法划分 VLAN 的四种方法VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理上分散的设备通过逻辑上的方式组合在一起的网络技术。
它可以将一个物理上的网络划分为多个逻辑上的网络，从而提高网络安全性、灵活性和管理效率。
本文将介绍 VLAN 的四种划分方法。
第一种方法：基于端口基于端口的 VLAN 是最简单、最常见的 VLAN 划分方式。
它根据交换机端口来划分不同的 VLAN。
每个端口只能属于一个 VLAN，这样就可以实现不同 VLAN 之间互相隔离。
该方法的优点是易于实现和管理，缺点是不够灵活。
如果需要更改某个设备所属的 VLAN，则需要重新配置交换机端口。
第二种方法：基于 MAC 地址基于 MAC 地址的 VLAN 是根据设备的 MAC 地址来划分不同的VLAN。
每个设备都有唯一的 MAC 地址，因此可以通过 MAC 地址来确定设备所属的 VLAN。
该方法可以实现动态加入和移除设备，但也存在一些问题。
例如，如果某个设备更换了网卡，则需要重新配置其所属的 VLAN。
第三种方法：基于子网基于子网的 VLAN 是根据 IP 地址子网来划分不同的 VLAN。
每个子网可以对应一个 VLAN，这样就可以实现跨 VLAN 的通信。
该方法需要在交换机上配置IP 子网，因此需要一定的网络知识和技能。
同时，该方法也存在一些限制，例如无法实现跨子网的广播和多播。
第四种方法：基于协议基于协议的 VLAN 是根据网络协议来划分不同的 VLAN。
例如，可以将所有 VoIP 流量划分到一个 VLAN 中，将所有视频流量划分到另一个 VLAN 中。
该方法可以提高网络性能和管理效率，但也需要一定的网络知识和技能。
同时，该方法也存在一些限制，例如无法对混合流量进行精确控制。
总结以上是四种常见的 VLAN 划分方法。
每种方法都有其优缺点和适用场景。
在实际应用中，需要根据具体情况选择合适的方法，并结合其他网络技术进行综合应用。
VLAN的分类
VLAN的分类
1.基于端⼝的VLAN：这是划分VLAN最简单也是最有效的⽅法，实际上就是某种交换端⼝的集合。
管理员只要管理和配置交换端⼝，⽽不管交换端⼝连接什么设备。
2.基于MAC的VLAN：按MAC地址来划分VLAN实际上是将某些⼯作站和服务器划属于某个VLAN,设备根据⾃⼰⽹卡的MAC地址唯⼀确定VLAN，当设备移动时，VLAN能够⾃动识别，⽽⽆需重新配置，⾮常⽅便。
3.基于IP的VLAN：根据⽤户三层逻辑地址来进⾏VLAN划分，不同的IP等地址可以划分进不同的VLAN。
但注意这个不是路由。
只要⽤户的IP地址不变，VLAN号也不变，这与它的地址和逻辑位置⽆关，相对于MAC的VLAN更加⽅便。
4.基于策略的VLAN:通常可以根据MAC、IP、以太⽹协议类型、上层应⽤等来进⾏灵活的划分。
《VLAN的划分方法》课件
VLAN的作用
增强网络安全性
通过将不同用户或部门划分到不 同的VLAN，可以限制网络流量和
访问控制，提高网络安全性和保 密性。
提高网络性能
通过将用户和设备逻辑地组织在一 起，可以减少广播风暴和网络拥塞 ，提高网络性能和稳定性。
02
无法实现跨交换机 的VLAN
基于端口的VLAN划分方法无法 实现跨交换机的VLAN，只能在 同一台交换机上实现。
03
无法实现动态的 VLAN
基于端口的VLAN划分方法无法 实现动态的VLAN，只能在静态 配置下实现。
03
基于MAC地址的VLAN 划分
定义
• 基于MAC地址的VLAN划分方法 是根据网络设备的MAC地址来划 分不同VLAN的方法。在基于 MAC地址的VLAN中，同一 VLAN内的设备具有相同的MAC 地址段。
接入层隔离
运营商网络中存在大量接入设备，通 过VLAN划分可以实现接入设备的逻 辑隔离，提高网络安全性和设备管理 效率。
业务隔离
运营商可能提供多种业务，如宽带接 入、专线业务等，通过VLAN划分可 以实现对不同业务的逻辑隔离，提高 业务的安全性和服务质量。
THANKS
感谢观看
安全性问题
03
基于协议的VLAN划分可能会暴露某些安全漏洞，需要采取额外
的安全措施来保护网络的安全性。
05
基于子网的VLAN划分
定义
• 基于子网的VLAN划分是根据IP子网将网络划分为不同的逻辑分段，每个 VLAN对应一个子网。
优点
灵活性
可以根据不同的子网划分不同的VLAN，方便灵活地管理网络资源 。

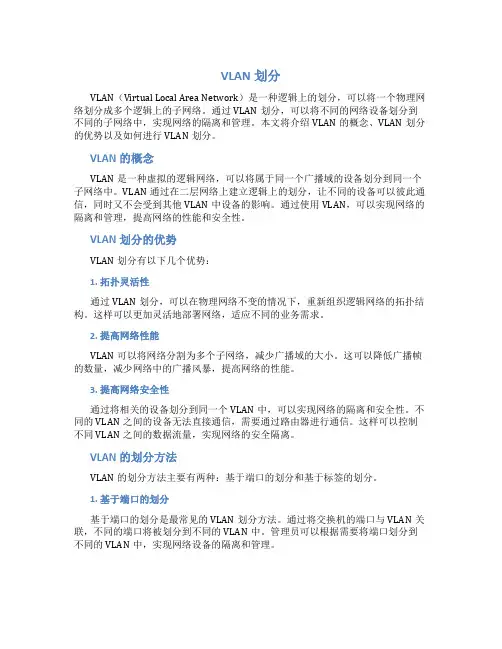

vlan划分
VLAN划分VLAN（Virtual Local Area Network）是一种逻辑上的划分，可以将一个物理网络划分成多个逻辑上的子网络。
通过VLAN划分，可以将不同的网络设备划分到不同的子网络中，实现网络的隔离和管理。
本文将介绍VLAN的概念、VLAN划分的优势以及如何进行VLAN划分。
VLAN的概念VLAN是一种虚拟的逻辑网络，可以将属于同一个广播域的设备划分到同一个子网络中。
VLAN通过在二层网络上建立逻辑上的划分，让不同的设备可以彼此通信，同时又不会受到其他VLAN中设备的影响。
通过使用VLAN，可以实现网络的隔离和管理，提高网络的性能和安全性。
VLAN划分的优势VLAN划分有以下几个优势：1. 拓扑灵活性通过VLAN划分，可以在物理网络不变的情况下，重新组织逻辑网络的拓扑结构。
这样可以更加灵活地部署网络，适应不同的业务需求。
2. 提高网络性能VLAN可以将网络分割为多个子网络，减少广播域的大小。
这可以降低广播帧的数量，减少网络中的广播风暴，提高网络的性能。
3. 提高网络安全性通过将相关的设备划分到同一个VLAN中，可以实现网络的隔离和安全性。
不同的VLAN之间的设备无法直接通信，需要通过路由器进行通信。
这样可以控制不同VLAN之间的数据流量，实现网络的安全隔离。
VLAN的划分方法VLAN的划分方法主要有两种：基于端口的划分和基于标签的划分。
1. 基于端口的划分基于端口的划分是最常见的VLAN划分方法。
通过将交换机的端口与VLAN关联，不同的端口将被划分到不同的VLAN中。
管理员可以根据需要将端口划分到不同的VLAN中，实现网络设备的隔离和管理。
2. 基于标签的划分基于标签的划分是一种更为灵活的VLAN划分方法，通常用于较大规模的网络环境。
在基于标签的划分中，每个VLAN都被分配一个唯一的标签，称为VLAN标识符（VLAN ID）。
交换机通过读取数据包中的标签信息，将数据包转发到相应的VLAN中。
划分vlan的方法有哪些
划分vlan的方法有哪些
划分VLAN 的方法主要有以下几种：
1. 通过端口划分：可以将不同的物理端口划分到不同的VLAN 中。
这种方法适用于小型网络或者需要简单划分的网络环境。
2. 基于MAC 地址划分：根据设备的MAC 地址来划分VLAN。
可以通过配置交换机将不同的MAC 地址或者MAC 地址范围与指定的VLAN 关联起来。
3. 基于IP 地址划分：根据设备的IP 地址来划分VLAN。
可以通过配置交换机将不同的IP 地址或者IP 地址范围与指定的VLAN 关联起来。
4. 通过协议类型划分：根据不同的协议类型将设备划分到不同的VLAN 中。
比如，可以将VoIP 设备划分到一个VLAN，将数据设备划分到另一个VLAN。
5. 基于子网划分：根据设备所在的子网来划分VLAN。
可以通过配置交换机将不同的子网与指定的VLAN 关联起来。
6. 动态VLAN 划分：根据用户登录时的身份认证信息来动态划分VLAN。
这种方法适用于需要对用户进行强制身份验证和权限控制的网络环境。
以上是常用的划分VLAN 的方法，可以根据实际需求选择合适的方法进行配置。
VLAN的划分方法分类
VLAN在交换机上的实现方法，大致可以划分为以下六类：1.基于端口划分的VLAN这是最常应用的一种VLAN 划分方法，应用也最为广博、最有用；目前绝大多数VLAN 协议的交换机都提供这种VLAN 配置方法。
这种划分VLAN 的方法是根据以太网交换机的交换端口来划分的，它是将VLAN 交换机上的物理端口和VLAN 交换机内部的PVC （永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN 交换机。
对于例外部门需要互访时，可通过路由器转发，并配合基于MAC 地址的端口过滤。
对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC 地址集。
这样就可以防止非法入侵者从内部盗用IP 地址从其他可接入点入侵的可能。
从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN 成员时非常简单，只要将所有的端口都定义为相应的VLAN 组即可。
适合于任何大小的网络。
它的缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须从头定义。
2.基于MAC 地址划分VLAN这种划分VLAN 的方法是根据每个主机的MAC 地址来划分，即对每个MAC 地址的主机都配置他属于哪个组，它实现的机制就是每一块网卡都对应唯一的MAC 地址，VLAN 交换机跟踪属于VLAN MAC 的地址。
这种方式的VLAN 允许网络用户从一个物理位置移动到另一个物理位置时，自动保留其所属VLAN 的成员身份。
由这种划分的机制可以看出，这种VLAN 的划分方法的最大优点就是当用户物理位置移动时，即从一个交换机换到其他的交换机时，VLAN 不用从头配置，因为它是基于用户，而不是基于交换机的端口。
这种方法的缺点是初始化时，所有的用户都必须进行配置，如果有几百个甚至上千个用户的话，配置是非常琐碎的，所以这种划分方法通常适用于小型局域网。
而且这种划分的方法也导致了交换机执行效率的降低，因为在每一个交换机的端口都可能存在很多个VLAN 组的成员，保存了许多用户的MAC 地址，查询起来相当不简易。
vlan的划分方法及配置
vlan的划分方法及配置VLAN的划分方法及配置。
VLAN（Virtual Local Area Network）是一种虚拟局域网技术，通过将网络设备划分成多个逻辑上的局域网，实现不同用户或设备之间的隔离和通信。
VLAN的划分方法及配置对于网络管理和优化至关重要。
本文将介绍VLAN的划分方法及配置，帮助读者更好地理解和应用这一技术。
1. VLAN的划分方法。
VLAN的划分方法主要有基于端口、基于MAC地址和基于协议。
基于端口的划分方法是将交换机的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。
基于MAC地址的划分方法是根据设备的MAC地址将其划分到不同的VLAN中，实现设备级别的隔离。
基于协议的划分方法是根据网络协议将不同类型的流量划分到不同的VLAN中，实现流量级别的隔离。
2. VLAN的配置。
VLAN的配置主要包括VLAN的创建、VLAN的划分和VLAN的配置。
首先，需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。
然后，将端口划分到相应的VLAN中，实现不同VLAN之间的隔离。
最后，对VLAN进行相应的配置，如VLAN间的路由配置、VLAN的名称和描述配置等。
3. VLAN的划分方法及配置实例。
假设有一个企业网络，需要将不同部门的员工划分到不同的VLAN中，并实现不同VLAN之间的隔离。
首先，可以根据部门的不同创建不同的VLAN，如销售部门、研发部门和市场部门。
然后，将交换机的端口划分到相应的VLAN中，如将销售部门的端口划分到销售部门的VLAN中。
最后，对每个VLAN进行相应的配置，如配置VLAN间的路由、配置VLAN的名称和描述等。
4. 总结。
VLAN的划分方法及配置是企业网络管理中非常重要的一部分，通过合理的划分和配置，可以实现不同用户或设备之间的隔离和通信，提高网络的安全性和可管理性。
在实际应用中，需要根据实际情况选择合适的划分方法，并进行相应的配置，以实现网络的优化和管理。
VLAN的划分方法分类
VLAN在交换机上的实现方法，大致可以划分为以下六类：1.基于端口划分的VLAN这是最常应用的一种VLAN划分方法，应用也最为广博、最有用；目前绝大多数VLAN协议的交换机都提供这种VLAN配置方法。
这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN交换机内部的PVC （永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN 交换机。
对于例外部门需要互访时，可通过路由器转发，并配合基于MAC地址的端口过滤。
对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC地址集。
这样就可以防止非法入侵者从内部盗用IP地址从其他可接入点入侵的可能。
从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN成员时非常简单，只要将所有的端口都定义为相应的VLAN组即可。
适合于任何大小的网络。
它的缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须从头定义。
2.基于MAC地址划分VLAN这种划分VLAN的方法是根据每个主机的MAC地址来划分，即对每个MAC地址的主机都配置他属于哪个组，它实现的机制就是每一块网卡都对应唯一的MAC地址，VLAN交换机跟踪属于VLAN MAC的地址。
这种方式的VLAN允许网络用户从一个物理位置移动到另一个物理位置时，自动保留其所属VLAN的成员身份。
由这种划分的机制可以看出，这种VLAN的划分方法的最大优点就是当用户物理位置移动时，即从一个交换机换到其他的交换机时，VLAN不用从头配置，因为它是基于用户，而不是基于交换机的端口。
这种方法的缺点是初始化时，所有的用户都必须进行配置，如果有几百个甚至上千个用户的话，配置是非常琐碎的，所以这种划分方法通常适用于小型局域网。
而且这种划分的方法也导致了交换机执行效率的降低，因为在每一个交换机的端口都可能存在很多个VLAN组的成员，保存了许多用户的MAC地址，查询起来相当不简易。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
vlan的划分方法
VLAN的划分方法
VLAN是虚拟局域网的缩写，是一种将物理网络划分成多个逻辑网络的技术。
通过VLAN技术，可以将不同的用户或设备分配到不同的虚拟网络中，从而实现网络资源的有效管理和安全控制。
本文将介绍VLAN的划分方法，包括基于端口、基于MAC地址、基于IP 地址和基于协议的划分方法。
一、基于端口的划分方法
基于端口的VLAN划分方法是最简单的一种方法，它是根据交换机端口的物理位置来划分VLAN。
在这种方法中，每个端口都被分配到一个VLAN中，不同的VLAN之间通过交换机进行通信。
这种方法适用于小型网络，但在大型网络中，由于需要管理大量的端口和VLAN，因此不太实用。
二、基于MAC地址的划分方法
基于MAC地址的VLAN划分方法是根据设备的MAC地址来划分VLAN。
在这种方法中，交换机会根据设备的MAC地址将其分配到相应的VLAN中。
这种方法可以实现设备的移动性，即当设备从一个端口移动到另一个端口时，它仍然可以保持在同一个VLAN中。
但是，这种方法需要交换机支持802.1Q协议，并且需要对每个设
备进行配置，因此在大型网络中也不太实用。
三、基于IP地址的划分方法
基于IP地址的VLAN划分方法是根据设备的IP地址来划分VLAN。
在这种方法中，交换机会根据设备的IP地址将其分配到相应的VLAN中。
这种方法可以实现更细粒度的控制，例如可以将同一子网中的设备分配到不同的VLAN中。
但是，这种方法需要交换机支持802.1Q协议，并且需要对每个设备进行配置，因此在大型网络中也不太实用。
四、基于协议的划分方法
基于协议的VLAN划分方法是根据网络协议来划分VLAN。
在这种方法中，交换机会根据网络协议将其分配到相应的VLAN中。
例如，可以将所有的VoIP流量分配到一个VLAN中，将所有的视频流量分配到另一个VLAN中。
这种方法可以实现更细粒度的控制，但是需要交换机支持802.1Q协议，并且需要对每个协议进行配置，因此在大型网络中也不太实用。
总结
VLAN是一种将物理网络划分成多个逻辑网络的技术，可以实现网络资源的有效管理和安全控制。
VLAN的划分方法包括基于端口、基于MAC地址、基于IP地址和基于协议的划分方法。
不同的划分
方法适用于不同的网络环境，需要根据实际情况进行选择。
在实际应用中，可以采用多种划分方法的组合，以实现更细粒度的控制和更高效的管理。
