转速测试仪的使用方法
动平衡测试仪操作步骤【检定规程】
说说动平衡测试仪的操作方法操作方法1．转速测量：可以从30转/分到30000转/分进行转速测量。
选择光标到Rpm_Test，再按“执行"键进入转速测量。
在转轴上贴好光电标志。
将轴表面擦干净后用黑漆或黑色胶布全部涂（贴）黑，再用剪刀剪一块不干胶反光纸贴在其上，动平衡测试仪标志宽度应视转轴直径而定，大直径转轴适当宽一些。
用磁力架将光电传感器固定在该标志上方，其间隙大约在1cm—25cm之间。
将光电传感器对准旋转的转子上的光标纸，注意观察光电传感器上的桔黄色的发光管（动作指示灯），动作指示灯正常接收到反射信号时应不停的闪烁。
当光电传感器与转子的距离远时应该调节光电传感器上的灵敏度旋钮向Max方向，当光电传感器与转子的距离近时应该调节灵敏度旋钮向Min方向。
总之要使动作指示灯在不停的闪烁，此时屏幕上才有相对稳定转速显示。
2．振动测量：可以测出被测点的位移值，振动幅值单位为um峰峰值。
动平衡测试仪移动菜单的选择光标到Vib._Test，再按“执行"键进入振动测量状态。
将两个速度传感器用磁吸座或用螺钉或用其它方法牢固地与被测点连接好。
用两电缆线将传感器和主机后面板振动输入A端或B端相连。
如果测量二路振动信号，传感器的输入线应接A端和B端。
如果测量一路振动信号，传感器的输入线必须接A端，不能接B端，否则不显示测量结果。
仪器作振动测量时，不用接光电传感器。
显示屏上会出现：A：<Vib_Test>B：A、B表示两个通道ΣA：uΣB：uΣA、ΣB表示两个通道测量结果如果需要锁定或释放读数，请按“保持"键。
当屏幕右上方出现“*"表示数字被锁定，再按一次“保持"键数字被释放。
3．动平衡测量：动平衡测试仪并具有用试重法测量影响系数并计算单测点单校正平面和双测点双校正平面*配重，或巳知影响系数直接根据测量的原始振动计算的能力。
可边测边算。
安装好光电传感器。
作好光电标志，要求黑白分明,边缘整齐。
电动机测试仪使用说明书
电动机测试仪使用说明书1. 产品介绍电动机测试仪是一种专用设备，用于测试和检测电动机的性能参数及工作状态。
该设备具有简单易用、广泛适用等特点，可应用于各种类型和规格的电动机测试。
2. 设备特点（1）多功能测试：电动机测试仪可以测量电动机的输出功率、转速、电流、电压等参数，还可以监测电动机的震动、噪音和温度等状态。
（2）高精度：采用先进的传感器和测量技术，确保测试结果的准确性和可靠性。
（3）用户友好界面：设备配备直观的操作界面和易于理解的菜单，使用户能够轻松进行测试操作。
（4）便携式设计：设备体积小巧，方便携带和移动，可在不同场合和环境中使用。
3. 使用步骤（1）连接电源：将电动机测试仪的电源线插入标准的电源插座，并确保电源正常通电。
（2）连接电动机：将待测电动机的电源线插入电动机测试仪的电源接口，确保插头稳固连接。
（3）设置测试参数：按照测试要求，在设备的操作界面上设置测试参数，如电流范围、电压范围等。
（4）开始测试：确认所有连接稳固后，按下启动按钮，电动机测试仪将开始测试电动机的性能参数。
（5）结果分析：测试完成后，电动机测试仪将自动显示测试结果，包括功率、转速、电流等参数。
用户可以根据需要进行结果分析和比对。
（6）结束测试：测试完成后，及时关闭电动机测试仪，并拔掉电源线。
4. 注意事项（1）在操作设备前，请认真阅读本使用说明书，并遵守安全操作规程。
（2）在连接电源和电动机时，请确保电源线和插头无损坏，并正确接地。
（3）使用过程中，如发现设备异常状况或测试结果与预期不符，请立即停止使用并联系维修人员。
（4）请勿在潮湿环境和高温环境下使用电动机测试仪，以免影响设备性能和寿命。
（5）设备需定期进行维护保养，保持清洁和干燥，以确保其正常运行。
5. 维修与保养（1）定期检查电动机测试仪的连接线是否松动或受损，必要时更换连接线。
（2）定期清洁设备外壳，保持通风良好。
（3）避免水或其他液体进入设备内部，以免损坏设备。
转速仪表使用说明书
SAIL-ZKZ-III 电厂转速智能控制仪表使用说明书一、概述电厂转速监控装置可以同时输入两路信号测量，显示机组转速/频率、转速百分比/转速最大值等，还具有传感器的断线报警、故障（蠕动）报警以及对应机组转速8 个报警点输出等功能。
该测控仪充分利用单片机的特长，实现了精度高、功能强、高可靠、易操作等优点。
其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。
它集频率表、转速表、转速继电器、转速测试仪表于一体。
不用担心转速接点出口值因长期运行而变化，提高了可靠性，该测控仪还能保存记忆当前机组转速最大值，这给机组甩负荷实验，事故过速分析带来极大方便。
测控仪采用回差方式消除出口继电器抖动，对于机组刹车引起的波形畸变，则采用闭锁方式防止输出误动作，根据电厂运行需要，可以在现场方便地对8 个转速出口值进行一定范围的整定。
该仪表还具有标准电流输出、Modbus-RTU 模式RS485 通讯接口，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。
二、技术性能测量输入信号：一路标准脉冲信号，测量转速；一路PT 信号，测量发电机输出频率测量频率范围：PT 为0.3~150Hz/0.2~250V ，标准脉冲信号0 ~ 8KHz 测量精度：0.1 ％士1 字显示内容：机组转速/频率、转速百分比/ 转速最大值输出信号：八路报警继电器，每点可在0~200% 的范围内自由设定；一路发动机组蠕动故障报警；一路断线报警输出触点容量：A1~A8 为5A/250VAC、5A/30VDC ;故障和断线为3A/250VAC、3A/30VDC 模拟量输出： 4 ~ 20mA 、0 ~ 10mA 、0 ~ 20mA通讯输出：Modbus-RTU模式，RS485接口，波特率最大为19200 bit/s最大值记忆：能记忆显示转速大值，可由用户清除工作环境：温度0~50 C 湿度：＜ 85 %工作电源：开关电源100~260VAC/DC外形尺寸：160X80X125mm 开孔尺寸：152X76mm功耗：5W三、仪表操作说明1 6 Omni报警指示灯AL1~AL8、故障报警指示灯ERR与断线报警指示灯CVT，每个指示灯都有对应的输出继电器。
电机转速测量实验报告
电机转速测量实验报告实验目的本实验旨在通过测量电机的转速，探究转速与电压、电流之间的关系，以及验证理论公式与实际测量值之间的一致性。
实验器材•直流电机•转速测量仪•多用途测试仪•电阻箱•直流电源•连接线实验步骤1.将直流电机与直流电源相连，通过测试仪测量电机的电流。
2.将转速测量仪与电机连接，确保测量仪的传感器与电机轴心对齐。
3.设置转速测量仪的测量范围，并记录下所选范围。
4.逐渐增加直流电源的电压，记录下每个电压值对应的电机转速。
5.分别测量不同电压下电机的电流，并记录下每个电压值对应的电机电流。
数据记录与分析1.在实验中记录下不同电压下的电机转速和电流数据。
2.绘制电机转速与电压的关系曲线图，并观察曲线的趋势。
3.绘制电机转速与电流的关系曲线图，并观察曲线的趋势。
4.根据实验数据，分析电机转速与电压、电流之间的关系，并给出结论。
5.使用理论公式计算电机转速与电压、电流之间的关系，并与实验数据进行比较，验证理论公式的准确性。
结果与讨论通过实验测量和数据分析，我们得到了电机转速与电压、电流之间的关系。
根据曲线图的趋势和实验数据，我们可以得出以下结论： - 随着电压的增加，电机的转速呈线性增加趋势。
- 在给定电压下，电机的转速与电流之间存在正相关关系。
我们还将实验数据与理论公式进行了比较，发现实验数据与理论公式的计算结果相符，验证了理论公式的准确性。
实验总结通过本次实验，我们深入了解了电机的转速测量方法，并探究了电机转速与电压、电流之间的关系。
通过实验数据和理论计算的对比，我们验证了理论公式的准确性。
在实验过程中，我们还发现了一些潜在的误差来源，例如测试仪器的精度限制、测量误差、实验条件的不完全控制等。
为了提高实验结果的准确性，我们可以进一步优化实验设计，采取更精确的测量仪器和更严格的实验控制。
通过这次实验，我们不仅获得了实际操作的经验，还加深了对电机转速测量原理的理解，为今后在相关领域的研究和应用奠定了基础。

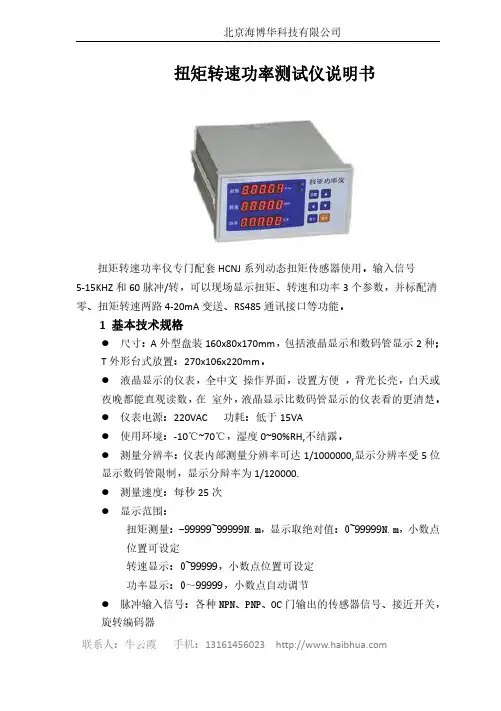

海博华扭矩转速功率测试仪说明书
扭矩转速功率测试仪说明书扭矩转速功率仪专门配套HCNJ系列动态扭矩传感器使用。
输入信号5-15KHZ和60脉冲/转，可以现场显示扭矩、转速和功率3个参数，并标配清零、扭矩转速两路4-20mA变送、RS485通讯接口等功能。
1基本技术规格●尺寸：A外型盘装160x80x170mm，包括液晶显示和数码管显示2种；T外形台式放置：270x106x220mm。
●液晶显示的仪表，全中文操作界面，设置方便，背光长亮，白天或夜晚都能直观读数，在室外，液晶显示比数码管显示的仪表看的更清楚。
●仪表电源：220VAC功耗：低于15VA●使用环境：-10℃~70℃，湿度0~90%RH,不结露。
●测量分辨率：仪表内部测量分辨率可达1/1000000,显示分辨率受5位显示数码管限制，显示分辩率为1/120000.●测量速度：每秒25次●显示范围：扭矩测量：-99999~99999N.m，显示取绝对值：0~99999N.m，小数点位置可设定转速显示：0~99999，小数点位置可设定功率显示：0～99999，小数点自动调节●脉冲输入信号：各种NPN、PNP、OC门输出的传感器信号、接近开关，旋转编码器131****6023●测量频率：转速脉冲输入0.3Hz ～20KHz扭矩脉冲输入5KHz～15KHz ，可扩展至1HZ~60KHZ●测量刷新频率：每秒30次，适用于快速反应场合。
●标配变送输出✓光电隔离✓2路4mA~20mA 直流电流输出。
输出分辨率：1/4000；误差小于±0.2%F.S，负载能力：小于等于600Ω✓外供电源⏹±15VDC 或24VDC二者选其一，负载能力大于300mA●标配串口通讯√光电隔离√RS232和RS485二者选其一，不指定默认标配RS485串口●可选配串口打印功能，配接标准的的串口打印机，直接支持中文型，中文型打印形式安排可根据客户要求做改动。
2面板及按键说明160x80x170mm 外形面板图台式放置型面板外形270x106x220mm131****6023液晶显示的仪表160x80x170mm名称（针对数码管的仪表）说明显示窗①测量值第一显示窗显示扭矩测量值在参数设置状态下，显示参数符号、参数数值末位小数点闪烁表示峰值显示状态131****6023显示窗②测量值第二显示窗显示转速测量值在参数设置状态下，不显示显示窗③测量值第三显示窗显示功率测量值在参数设置状态下，不显示④指示灯•扭矩报警点的报警状态以及显示峰值标志操作键“设置”键•测量状态下，按住2秒钟以上不松开则进入设置状态•在设置状态下，按一次会显示下一个参数，同时存入上一个参数。
测功仪的使用方法
测功仪的使用方法
测功仪是一种用于测试发动机或机械设备功率输出的工具，下面是测功仪的一般使用方法：
1. 准备工作：确保测功仪和被测试设备的电源接线正确，并将测功仪与被测试设备正确连接。
根据设备与测功仪的连接接口，可以使用电缆或传感器将二者连接。
2. 设置测功仪参数：根据被测试设备的规格和需求，设置测功仪的参数，如转速、负载、采样间隔等。
根据实际情况，选择测试模式，包括恒转速、恒负载或者综合模式。
3. 启动测功仪：按下测功仪上的电源启动按钮，确保仪器启动并运行正常。
测功仪会自动开始测试，并显示相关的测试数据。
4. 进行测试：根据测功仪的显示，监测被测试设备的转速、负载、功率等参数。
根据需要，可以进行不同负载下的测试，以了解设备在不同工况下的性能。
5. 结果分析：根据测功仪提供的数据，进行功率输出的分析和评估。
可以比较不同条件下的测试结果，进行性能对比和优化。
6. 结束测试：测试完成后，按下测功仪上的停止按钮，停止测试并关闭测功仪
的电源。
注意及时断开测功仪与设备的连接，并保持仪器的清洁和安全。
以上是测功仪的一般使用方法，实际使用时可能会根据具体设备和测功仪的型号有所差异。
在使用测功仪之前，建议详细阅读使用说明书，并遵循相关安全操作规范。
飞盈佳乐 无刷电机综合测试仪 使用手册说明书
深圳市飞盈佳乐电子有限公司 SHEN ZHEN FLYCOLOR ELECTRONIC CO.,LTD无刷电机综合测试仪操 作 手 册1.无刷综合测试仪使用 (1)2.使用方法 (4)3.维护及保养 (10)4.诚挚说明 (11)5.产品检验合格证 (12)6.保修卡 (13)无刷电机综合测试仪使用感谢使用本公司的产品——无刷电机综合测试仪，该产品兼容无刷电机驱动的所有功能。
无刷动力系统功率强大，速度快，错误的操作容易使设备损坏。
为了降低损失，请在使用前仔细阅读我司的产品使用说明书。
一、技术参数1、测试仪器工作电压：220V(AC、50Hz）；2、电机工作电压：0～50V/ 0～60V，精度0.5V（根据型号确定）3、电机工作电流：0～50A/ 0～80A/ 0～100A，精度1A（根据型号确定）4、系统待机耗能：≤20W5、最大测量转速：9999996、电机的启动、制动时间可调，设置时间0～10s7、电源接反保护电路，接反则不通电8、可在电机工作电压范围内设定最高电压、电机工作电流范围内设定最高电 流 。
当仪器检测到过流，过压 ，电机停止转动，对应指示灯灯亮 报警9、缺相保护，缺相则电机停止转动二、面板说明图1、前面板说明图2、后面板说明图三、接线说明图1、前面板接线图2、后面板接线图四、 使用方法1、接上220V~（50Hz）的电源；2、打开电源开关，第一屏显示：第二屏显示：延时一段时间。
第三屏显示：延时一段时间。
3、在此显示界面下，如果要进行参数设置，按显示提示，“按住移动键1秒钟”可进入参数设置界面，而跳过第四屏显示。
进入4如果默认的参数符合您测试的要求，接入电机即可测试。
4、按下“移动”键约1s进入设置界面①首先进入的是电机启动、制动时间的设定。
按“上调”、“下调”键设定数值,可设定时间范围：0.1S～9.9S，出厂默认为5S。
启动时间设定屏幕显示如下图按“确定”键后，制动时间设定屏幕显示如下图②按下“确定”键后，进入电机电压参数的设定，按“上调”、“下调”键设定数值,可设定电压范围：0～50V,电压分辨率0.05V,默认 出厂设置为14.99V。
2.转速测量传感器的使用方法
转速测量传感器是一种用于测量旋转物体的转速的传感器，广泛应用于各种机械设备中。
它能够准确、快速地测量出旋转物体的转速，是现代工业生产中不可或缺的重要设备之一。
本文将介绍转速测量传感器的使用方法，帮助读者更好地了解和掌握这一设备的使用技巧。
二、准备工作在使用转速测量传感器之前，需要做好一些准备工作。
首先要确保传感器本身的工作状态良好，没有损坏或者故障。
其次要检查传感器的安装位置和连接线路是否正确，保证与测量设备连接的稳固可靠。
最后要做好相关的防护措施，确保操作人员的安全。
三、传感器的安装1.选择合适的安装位置在安装传感器时，要选择一个合适的位置，确保可以准确地感知到旋转物体的转动。
通常可以选择在旋转轴上方的固定位置安装传感器，或者根据实际情况选择其他合适的位置。
2.固定传感器安装传感器时要注意固定传感器的稳定性，避免因为传感器的震动或者摆动导致测量结果不准确。
通常可以使用螺丝、夹具等固定方式进行安装，确保传感器能够牢固地固定在安装位置上。
安装完成传感器之后，需要将传感器与测量设备进行连接。
在连接线路时要确保连接的稳固可靠，避免出现接触不良或者断路等问题。
同时要注意保持连接线路的整洁，避免线路交叉或者缠绕导致干扰。
四、传感器的调试1.开机测试安装完成传感器之后，需要进行开机测试，确保传感器的工作状态正常。
在测试过程中要注意观察传感器的指示灯和显示屏，确保没有异常情况出现。
2.调整参数根据实际测量的需求，可以对传感器进行参数的调整。
通常可以调整测量范围、灵敏度、输出方式等参数，使得传感器能够更好地适应实际的测量环境。
3.校准传感器在调试过程中，可能会出现测量结果不准确的情况。
这时就需要对传感器进行校准，使得测量结果更加准确可靠。
校准传感器通常需要使用专门的校准仪器，根据校准仪器的显示结果进行调整，直到达到理想的校准效果为止。
五、传感器的使用1.运行监测在测量过程中，需要对传感器进行运行监测，确保传感器的工作状态稳定可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转速测试仪的使用方法
转速测试仪是一种用来测试机器转速的仪器。
它可以测试各种机器，比如：电动工具、发动机等，以及测试转速、线速度和数量等指标。
下面介绍如何使用转速测试仪。
第一步：准备工作
在使用转速测试仪之前，需要进行一些准备工作。
首先要检查仪器是否有足够的电量，同时检查仪器是否有受损的情况。
必须使用一些电缆将仪器连接到需要测试的设备上。
第二步：安装测试传感器
在仪器上，需要安装测试传感器，以便仪器能够读取设备的转速。
多数仪器都有磁性底座，便于放置在需要测试的设备上。
第三步：启动测试设备
接下来就可以启动需要测试的设备，确保它处于运转的状态。
测试仪器会开始读取测试设备的数据。
第四步：读取测试数据
测试仪器开始读取数据以后，就可以将测试结果记录下来。
多数测试仪器都有数据存储功能，可以使用它们记录测试结果。
记录的结果包括转速、线速度和数量等指标。
第五步：“重复”测试
测试完成后，有必要重复测试几次，以确保测试结果的可靠性。
这样可以提高测试结果的准确性，避免误差。
第六步：结束测试
测试结束后，需要将仪器上的测试传感器移除，并关闭测试仪器。
同时需要将测试数据保存在一起。
这样便于进行后续处理和分析。
总结
转速测试仪不仅是一种方便的工具，用于测试机器和设备的转速和性能，还能够识别机器是否处于正常运行状态。
了解如何使用转速测试仪可以帮助人们保持设备的高效运行和延长设备的使用寿命。
