热电偶和热电阻的接线方法
热电偶、热电阻的接线及校验
热电偶的接线及校验7、接线及调整变送器的接线原理如图所示。
端子4接24V电源正端、端子3为4～20mA 电流输出端，该端经负载电阻R1后回到24V电源负端。
端子1、2接热电阻，或2接热电偶正，1接热电偶负。
变送器有零点及量程调节电位器，便于用户进行微量调整。
负载电阻：三线制0～10mA：0～1500Ω二线制4～20mA：0～600Ω上海自动化仪表三厂生产的SBWR热电偶变送器为二线制。
8、校验方法：·用于爆炸危险场所时，请注意防爆标志与防护等级；·机电一体化温度变送器安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。
我厂配有分离安装变送器的专用防爆盒。
·加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。
·SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。
·温度变送器使用六个月后需进行校验。
a、热电阻温度变送器校验方法·设备要求：数字电压表一台；·按系统连接方法接线；·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V 和5V（可分别调整零点电位器和满度电位器）；·按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；· ·按说明书技术指标进行测试，应符合技术要求。
b、热电偶温度变送器校验方法·设备要求：数字电压表一台；·按系统连接方法接线；·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；·按量程十等分点输入各电势值，检查各温度输出是否符合精度范围；·按说明书技术指标进行测试，应符合技术要求。
五、接线方式：热电阻三线制变送器安装接线图热电阻二丝制变送器安装接线图热电偶变送器安装接线图导轨式变送器安装接线图一体化液晶显示变送器接线图六、热电偶温度变送器校验步骤：1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。
热电偶三线制和四线制与热电阻三线制和四线制的区别
热电偶三线制和四线制与热电阻三线制和四线制的区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!热电偶与热电阻的接线制度比较1. 引言在工业领域的温度测量中，热电偶和热电阻是两种常用的传感器。

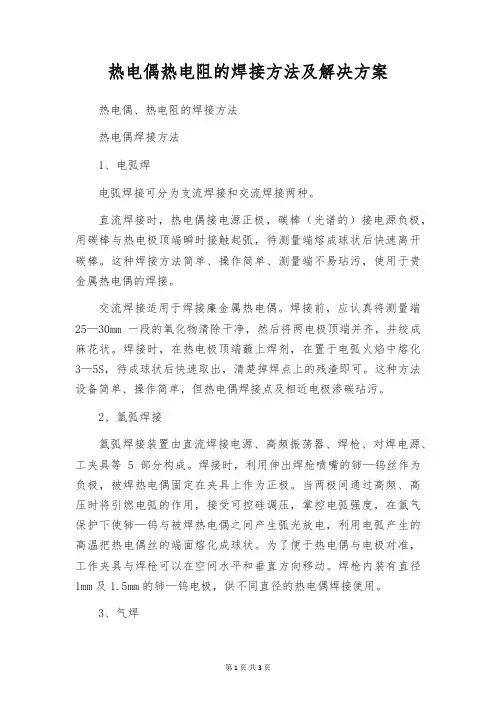

热电偶热电阻的焊接方法及解决方案
热电偶热电阻的焊接方法及解决方案热电偶、热电阻的焊接方法热电偶焊接方法1、电弧焊电弧焊接可分为支流焊接和交流焊接两种。
直流焊接时，热电偶接电源正极，碳棒（光谱的）接电源负极，用碳棒与热电极顶端瞬时接触起弧，待测量端熔成球状后快速离开碳棒。
这种焊接方法简单、操作简单、测量端不易玷污，使用于贵金属热电偶的焊接。
交流焊接适用于焊接廉金属热电偶。
焊接前，应认真将测量端25—30mm一段的氧化物清除干净，然后将两电极顶端并齐，并绞成麻花状。
焊接时，在热电极顶端蘸上焊剂，在置于电弧火焰中熔化3—5S，待成球状后快速取出，清楚掉焊点上的残渣即可。
这种方法设备简单、操作简单，但热电偶焊接点及相近电极渗碳玷污。
2、氩弧焊接氩弧焊接装置由直流焊接电源、高频振荡器、焊枪、对焊电源、工夹具等5部分构成。
焊接时，利用伸出焊枪喷嘴的铈—钨丝作为负极，被焊热电偶固定在夹具上作为正极。
当两极间通过高频、高压时将引燃电弧的作用，接受可控硅调压，掌控电弧强度，在氩气保护下使铈—钨与被焊热电偶之间产生弧光放电，利用电弧产生的高温把热电偶丝的端面熔化成球状。
为了便于热电偶与电极对准，工作夹具与焊枪可以在空间水平和垂直方向移动。
焊枪内装有直径1mm及1.5mm的铈—钨电极，供不同直径的热电偶焊接使用。
3、气焊接受气焊时，应先将热电极顶端加热并蘸上焊剂（如镍铬—镍硅偶的焊剂是四硼酸纳和石英砂各一半混合而成），再将热电极置于乙炔或氢氧火焰中，待熔成球状后快速取出，立刻放入热水中洗去焊接点上的残渣。
这种方法操作简单，应用较广。
适用于廉金属热电偶的焊接。
4、碳粉焊接碳粉焊接装置仿佛于电弧焊接，不同的是电源的一极不是接碳棒，而是接盛有碳粉的石墨坩埚，另一极接被焊热电偶。
焊接时，把热电极插入石墨粉中，几秒钟后即可焊好。
这种焊接方法较电弧焊便利，但易引起热电极脆断。
该方法适用于廉金属热电偶的焊接。
5、盐水焊接在烧杯中装入氯化纳溶液，在水溶液中放入铂丝作一电极，而热电极作为另一极。
热电阻的接线方式及原理 热电阻工作原理
热电阻的接线方式及原理热电阻工作原理热电阻的接线方式及原理热电阻（thermal resistor）是中低温区常用的一种温度检测器。
热电阻测温是基于金属导体的电阻值随温度的加添而加添这一特性来进行温度测量的。
它的紧要特点是测量精度高，性能稳定。
其中铂热电阻的测量度是高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，此外，现在已开始接受镍、锰和铑等材料制造热电阻。
金属热电阻常用的感温材料种类较多，常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁镍等。
热电阻的接线方式热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机掌控装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与掌控室之间存在确定的距离，因此热电阻的引线对测量结果会有较大的影响。
热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，现在已开始接受镍、锰和铑等材料制造热电阻。
热电阻通常需要把电阻信号通过引线传递到计算机掌控装置或者其它二次仪表上。
安装热电阻需要注意的问题有哪些？对热电阻的安装，应注意有利于测温精准，安全牢靠及维护和修理便利，而且不影响设备运行和生产操作。
要充分以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：1、为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避开在阀门，弯头及管道和设备的死角相近装设热电阻。
2、带有保护套管的热电阻有传热和散热损失，为了削减测量误差，热电偶和热电阻应当有充分的插入深度：1）对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）。
如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；2）对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可实行保护管浅插方式或接受热套式热电阻。

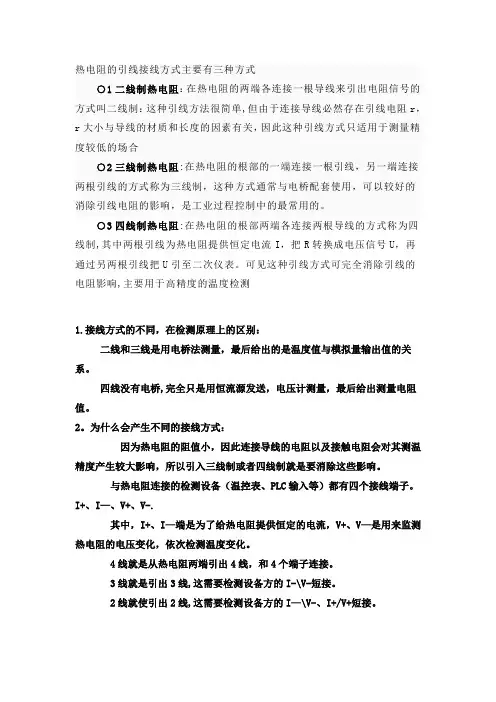

热电阻接线接线方式分类
热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单,但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻:在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥,完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2。
为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I—、V+、V-.其中，I+、I—端是为了给热电阻提供恒定的电流，V+、V—是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线,这需要检测设备方的I-\V-短接。
2线就使引出2线,这需要检测设备方的I—\V-、I+/V+短接。
3。
不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差.（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线,电流回路的参考位和电压测量回路的参考位为一条线.精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。

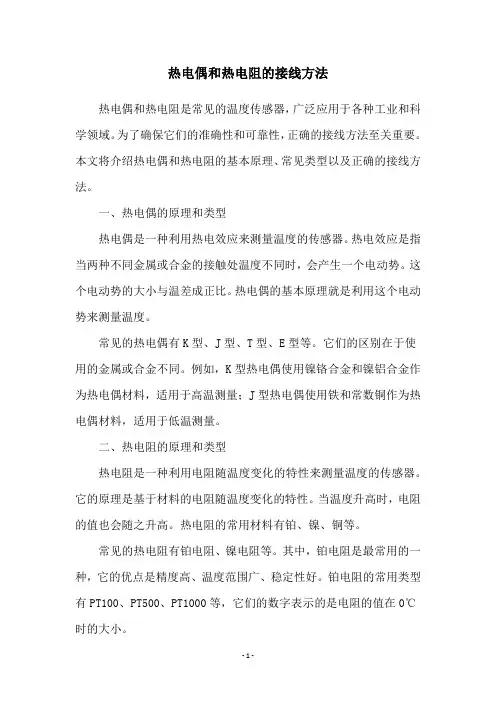

热电偶和热电阻的接线方法
热电偶和热电阻的接线方法热电偶和热电阻是常见的温度传感器，广泛应用于各种工业和科学领域。
为了确保它们的准确性和可靠性，正确的接线方法至关重要。
本文将介绍热电偶和热电阻的基本原理、常见类型以及正确的接线方法。
一、热电偶的原理和类型热电偶是一种利用热电效应来测量温度的传感器。
热电效应是指当两种不同金属或合金的接触处温度不同时，会产生一个电动势。
这个电动势的大小与温差成正比。
热电偶的基本原理就是利用这个电动势来测量温度。
常见的热电偶有K型、J型、T型、E型等。
它们的区别在于使用的金属或合金不同。
例如，K型热电偶使用镍铬合金和镍铝合金作为热电偶材料，适用于高温测量；J型热电偶使用铁和常数铜作为热电偶材料，适用于低温测量。
二、热电阻的原理和类型热电阻是一种利用电阻随温度变化的特性来测量温度的传感器。
它的原理是基于材料的电阻随温度变化的特性。
当温度升高时，电阻的值也会随之升高。
热电阻的常用材料有铂、镍、铜等。
常见的热电阻有铂电阻、镍电阻等。
其中，铂电阻是最常用的一种，它的优点是精度高、温度范围广、稳定性好。
铂电阻的常用类型有PT100、PT500、PT1000等，它们的数字表示的是电阻的值在0℃时的大小。
三、热电偶和热电阻的接线方法正确的接线方法是保证热电偶和热电阻准确测量温度的关键。
下面将介绍常见的接线方法。
1. 两线制热电偶接线方法两线制热电偶是指热电偶的两个导线直接连接到测量仪表上。
这种接线方法简单方便，但会产生测量误差。
因为导线的电阻会对测量结果产生影响。
为了减小误差，可以采用补偿导线或三线制热电偶。
2. 三线制热电偶接线方法三线制热电偶是指热电偶的两个导线和一个补偿导线连接到测量仪表上。
补偿导线的作用是补偿导线电阻对测量结果的影响。
这种接线方法能够减小误差，但需要使用更多的导线。
3. 四线制热电阻接线方法四线制热电阻是指热电阻的两个导线和两个引线连接到测量仪表上。
引线的作用是消除导线电阻对测量结果的影响。
热电偶热电阻温计安装方式
热电偶、热电阻温度计安装方式
1.安装使用注意事项:
按照被测介质的特性及操作条件。
选用合适材质、厚度及结构的保护套管和垫片。
热电偶安装的地点、深度、方向和接线应符合测量技术的要求。
热电偶与补偿导线接头处的环境温度最高不应超过100℃。
使用于0℃以下的热电偶，应在其接线座下灌蜡密封，使其与外界隔绝。
2.热电偶、热电阻温度计安装方式
a.直形连接头：直插。
b.45°角连接头:斜插。
c.法兰：直插。
d.高压套管（有固定套管和可换套管）。
3.热电阻、热电偶在耐酸钢扩大管上安装图a.垫片
b.45度角连接图
c.温度计扩大管
4.热电阻、热电偶在钢肘管上安装图
b.450角连接图
5
6.表面热电偶安装图
材料是表面热电偶直形连接头
7
8.用翻边松套法兰固定的热电偶热电阻在铝管道上安装图
a.铝保护套管
b.翻边松套法兰接管。
热电偶热电阻的工作原理及接线方法
热电偶热电阻的工作原理及接线方法热电偶和热电阻是温度测量领域中常用的两种传感器。
它们都是利用材料的电、热特性来测量温度的。
下面将详细介绍热电偶和热电阻的工作原理和接线方法。
一、热电偶的工作原理及接线方法：热电偶是由两种不同金属组成的，通过它们之间的接触温差产生热电势，进而推算温度的。
热电偶的基本原理是“赫查效应”，即两种不同金属的接触处受到不同温度的热影响后，会在该处产生微弱的电势差。
这个电势差与被测温度的变化有一定的相关性。
热电偶的工作原理可以简单概括为：温差→热电势→温度。
热电偶的接线方法主要有两种，即平衡法和非平衡法。
1.平衡法接线：平衡法接线是将热电偶与一个标准热电偶构成的测量回路，通过调整回路中的平衡调节器，使得测量回路中的温度保持平衡。
这样，通过平衡回路的不平衡情况可以间接推算出被测温度。
2.非平衡法接线：非平衡法接线是将热电偶的热电势直接连接到显示、记录等设备上进行测温。
这种接线方式简单，但由于电路中有电流流过，会带来热电势的误差，因此精度较低。
二、热电阻的工作原理及接线方法：热电阻是利用材料的电阻随温度变化的特性来测量温度的。
常用的热电阻材料有铂电阻、镍电阻等。
热电阻的工作原理可以简单概括为：温度→电阻变化→温度。
热电阻的接线方法一般有三种，分别为二线法、三线法和四线法。
1.二线法接线：二线法接线是将热电阻的两端直接连接到显示、记录等设备上进行测温。
这种接线方式简单，但由于电路中有电流流过，会带来电阻的误差，因此精度较低。
2.三线法接线：三线法接线是在二线法的基础上增加了一个"接地线"。
这个接地线用来补偿电阻线路中的线阻抗，提高测温的精度。
3.四线法接线：四线法接线是在三线法的基础上再增加一个引线，可以通过该引线来检测电流在电阻中的电压降，以提高测温的精度。
这种接线方式在测量精度要求较高的情况下比较常用。
总结起来，热电偶和热电阻都是常用的温度传感器，它们通过材料的电、热特性来测量温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电偶和热电阻的接线方法
热电偶和热电阻是常见的温度测量仪器，广泛应用于各种工业、科研和生活领域。
在使用热电偶和热电阻时，正确的接线方法非常重要，不仅可以保证测量精度，还可以保证仪器的安全性和可靠性。
本文将介绍热电偶和热电阻的接线方法，以及常见的接线错误和解决方法。
一、热电偶的接线方法
热电偶是一种利用两种不同金属的热电势差来测量温度的仪器。
热电偶由两个不同金属的导线组成，它们的接触处称为热电接头。
在测量时，热电接头被放置在被测物体上，随着温度的升高或降低，热电偶产生的热电势差也会相应地变化，从而实现温度的测量。
热电偶的接线方法有两种：串联和并联。
串联接线法是将两个热电偶的正极和负极分别连接起来，形成一个回路。
并联接线法是将两个热电偶的正极和负极分别连接起来，形成两个回路。
在实际应用中，串联接线法常用于测量高温物体的温度，而并联接线法常用于测量低温物体的温度。
无论是串联接线法还是并联接线法，都需要注意以下几点：
1. 热电偶的导线必须与被测物体接触良好，以确保热电接头的温度与被测物体的温度一致。
2. 热电偶的导线必须与接线端子紧密连接，以确保接触良好，避免产生接触电阻。
3. 热电偶的导线必须与接线端子正确连接，以确保正极和负极
不会接反。
4. 在使用过程中，应注意热电偶的保护措施，避免导线受到损
坏或被弯曲过度。
二、热电阻的接线方法
热电阻是一种利用金属电阻随温度变化的特性来测量温度的仪器。
热电阻的工作原理是利用金属电阻随温度变化的特性来测量温度。
当热电阻被放置在被测物体上时，随着温度的升高或降低，热电阻的电阻值也会相应地变化，从而实现温度的测量。
热电阻的接线方法有三种：两线制、三线制和四线制。
两线制是指将热电阻的两个导线直接连接到接线端子上。
三线制是指在两线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间。
四线制是指在三线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间，同时将热电阻的两端接到一个电桥上。
在实际应用中，两线制常用于测量低温物体的温度，三线制常用于测量中温物体的温度，四线制常用于测量高精度的温度。
无论是哪种接线方法，都需要注意以下几点：
1. 热电阻的导线必须与被测物体接触良好，以确保热电阻的温
度与被测物体的温度一致。
2. 热电阻的导线必须与接线端子紧密连接，以确保接触良好，
避免产生接触电阻。
3. 热电阻的导线必须与接线端子正确连接，以确保正极和负极
不会接反。
4. 在使用过程中，应注意热电阻的保护措施，避免导线受到损坏或被弯曲过度。
三、常见的接线错误和解决方法
在使用热电偶和热电阻时，常见的接线错误有以下几种：
1. 正负极接反。
这种错误会导致测量结果出现偏差，甚至会烧坏仪器。
解决方法是检查接线，确保正极和负极正确连接。
2. 接触不良。
这种错误会导致测量结果不准确，解决方法是检查接线端子和导线之间的接触情况，确保接触良好。
3. 导线损坏。
这种错误会导致测量结果不准确，解决方法是更换损坏的导线。
4. 导线弯曲过度。
这种错误会导致导线损坏，解决方法是避免导线弯曲过度。
总之，正确的接线方法是热电偶和热电阻测量的基础，必须严格遵守。
在使用过程中，应注意热电偶和热电阻的保护措施，避免损坏和故障。
只有正确使用和维护，才能保证热电偶和热电阻的测量精度和可靠性。
