射频功率放大器
射频功率放大器
21/38
功率放大器的A、B、C类对比
微波单片集成电路
22/38
功率放大器的分类-D
D类放大器
效率100% 实际中不存在
工作在开关状态
微波单片集成电路
23/38
功率放大器的分类-E
微波单片集成电路
24/38
功率放大器的分类-F
负载网络不仅在载波频率上发生谐振，在一个或者多个谐波频率上也发生谐振。
微波单片集成电路
10/38
功率放大器的分类-A
微波单片集成电路
Vo,max<=Vcc 共轭匹配情况下， 最大功放效率为 25%。
11/38
功率放大器的分类-A
微波单片集成电路
12/38
功率放大器的分类-B
微波单片集成电路
13/38
功率放大器的分类-B
微波单片集成电路
14/38
功率放大器的分类-B
输出电流基波分量 输出电流二次谐波 输出电流三次谐波
微波单片集成电路
25/38
功率放大器的分类-F
微波单片集成电路
26/38
功率放大器的分类-F
微波单片集成电路
27/38
功率放大器的分类-F
占空比50%的方波只有基波和奇次谐波。 微波单片集成电路
28/38
功率放大器的分类-F
最大漏极电压是电源电压的2倍: 2Vdd
输出阻抗一般恒定。阻抗匹配难 度小。
输出阻抗随着电压和电流改变， 属于非线性阻抗，阻抗匹配难度 大。
微波单片集成电路
5/38
射频功率放大器概述
小信号放大器------》电压增益 功率放大器--------》功率增益 没有电压增益并不能说明没有功率增益
射频功率放大器简介介绍
在无线通信系统中，射频功率放 大器将基带信号转换为高频信号 ，并将其放大到足够的功率水平 ，以便通过天线进行传输。
射频功率放大器的分类
01
02
03
按工作频率
可分为低频射频功率放大 器、高频射频功率放大器 、微波射频功率放大器等 。
按用途
可分为通用射频功率放大 器和专用射频功率放大器 。
按功率等级
频率范围与相位噪声
RF2301的工作频率范围为1.7 to 2.6 GHz， 相位噪声性能在偏离中心频率10 kHz时为85 dBc/Hz。
该芯片在无线通信系统中的应用与测试结果
应用场景
01
RF2301适用于多种无线通信系统，如蓝牙、Wi-Fi和
Zigbee等。
测试环境与配置
02 在实验室环境中，使用信号源、频谱分析仪和功率计
制造难点
由于射频功率放大器的工作频率较高 ，因此对芯片的设计和制造工艺要求 较高，同时对封装材料和形式也有特 殊要求。
解决方案
采用先进的芯片制造技术和高品质的 封装材料，优化设计以降低寄生效应 ，提高性能和可靠性。
05
射频功率放大器的发展趋势与 展望
射频功率放大器的发展趋势与展望
• 射频功率放大器是一种用于将低功率信号放大到高功率信号的电子设备，广泛应用于通信、雷达、电子战等领 域。下面将对射频功率放大器的基本概念、发展历程、研究热点、发展趋势和未来研究方向进行详细介绍。
电子战系统需要使用射频功率放大器来放大干扰信号，以干扰 敌方通信和雷达系统。
一些医疗设备需要使用射频功率放大器来放大微弱信号，以便 进行精确的诊断和治疗。
02
射频功率放大器的基本原理
射频功率放大器的电路组成
高频功率放大器简介
高频功率放大器简介
高频功率放大器，又称射频功率放大器，是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器大多工作于丙类。
但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。
由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。
一、高频放大器的特点
1. 采用谐振网络作负载。
2. 一般工作在丙类或乙类状态。
3. 工作频率和相对通频带相差很大。
4. 技术指标要求输出功率大、效率高。
二、高频功率放大器的技术指标
主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）等。
这几项指标要求是互相矛盾的，在设计放大器时应根据具体要求，突出一些指标，兼顾其他一些指标。
射频功率放大器电路结构
➢ 对于正弦信号输入时，iC由直流分量ICQ和交流分量iL 组成，即令iC=ICQ+iL，其中交流分量iL=ILmsint，而 I的Lm输≤I出CQ功。率设P实o际为负载RL=最佳负载Ropt ，则A类功放
Po
IL2m
RL
≤
1 2
IC2Q
➢ 为了输出大的功率，一般采用如下措施：集电极采用 扼流圈（或线圈）馈电；让晶体管工作于可能的最大 输出功率状态；在实际负载RL和最佳负载Ropt间采用 一个阻抗变换网络，使放大器输出最大功率。
第6页/共30页
第7页/共30页
第8页/共30页
➢ 对于A类射频功率放大器，为使功率管能有最大交流
信号摆幅，从而获得最大输出功率，需要将直流工作 点Q选择在交流负载线的中点，如图3.2.1（b）所示。
➢ C类功放电路的输出功率Po为
Po
1 2
I
2 Lm
RL
1 2 Vcm ILm
（I38c2.m2R.1L1(）2
sin 2 )2
式中，ILm为集电V极cm电Icm流(i2C中的si基n 2波 )分量，有
4
2
ILm
0
(Icm
cost
（3.2.12）
ID )costd(t)=
Icm 2
(2
sin
8 2
％81 （3.2.6）
➢ 可见，A类射频功率放大器在方波工作时的最大效率 比正弦工作时的理想效率还高出31％。如果把LC回 路调谐在n次谐波上，就可实现n次倍频。但效率将随 次数n很快下降，即n=8/n22。
第12页/共30页
3.2.3 B类射频功率放大器电路
射频功率放大器简介(1)
匹配设计
成功地设计微波功率放大器的关键是设计阻抗匹配网络。在任 何一个微波功率放大器设计中，错误的阻抗匹配将使电路不稳定，同 时会使电路效率降低和非线性失真加大。在设计功率放大器匹配电路 时，匹配电路应同时满足匹配、谐波衰减、带宽、小驻波、线性及实 际尺寸等多项要求。当有源器件一旦确定后，可以被选用的匹配电路 是相当多的，企图把可能采用的匹配电路列成完整的设计表格几乎是 不现实的。
ηadd= （射频输出功率-射频输入功率）/ 直流输入功率 ηadd称为功率放大器的功率附加效率，它既反映了直流功率转换成射频功率的 能力，又反映了放大射频功率的能力。很明显，用功率附加效率ηadd衡量功率 放大器的功率效率是比较合理的。
主要性能指标
6. 饱和输出功率 和 1dB压缩点 随着输入功率的继续增大，放大器进入非线性区，其输出功率不再随输入 功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的 值。通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率 的1dB压缩点，用P1dB放大器参数表示。典型情况下，当功率超过P1dB时， 增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大 3-4dB。
匹配设计
③低损耗。在大功率放大器中，由于输出功率较大，输出电路有一点损耗 就会有较大功率损失，并且，在输出电路板上转成热耗，从而使电路的可 靠性变差。例如，连续波输出功率为200W，输出匹配电路损耗为1dB，则 耗散在输出匹配电路上的功率高达40W以上。输出功率越大，输出匹配电 路上所耗散的功率越大。因此，在设计大功率放大器时，应该尽可能减小 输出匹配电路的损耗。 ④线性。由非线性分析知道，功率放大器的三阶交调系数是与负载有关的， 因此在设计输出匹配电路时，必须考虑线性指标的要求。 ⑤效率。功率放大器的效率除了取决于晶体管的工作状态、电路结构、负 载等因素外，还与输出匹配电路密切相关。要求输出匹配电路保证基波功 率增益最大，谐波功率增益最小，损耗尽可能小和良好的散热装置。

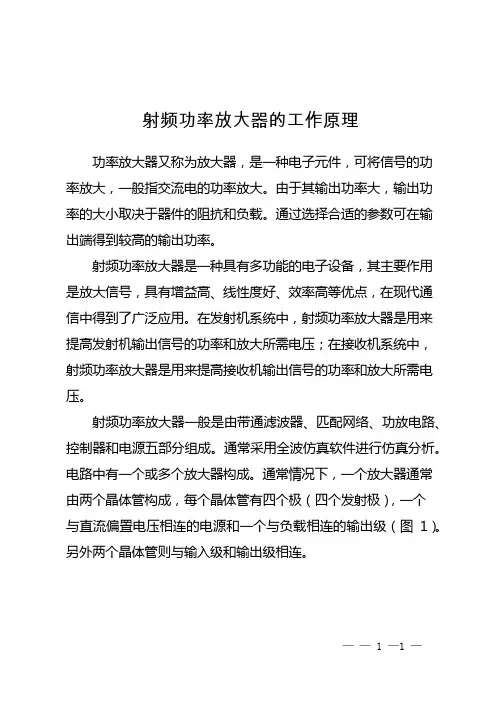

射频功率放大器的工作原理
射频功率放大器的工作原理
功率放大器又称为放大器，是一种电子元件，可将信号的功率放大，一般指交流电的功率放大。
由于其输出功率大，输出功率的大小取决于器件的阻抗和负载。
通过选择合适的参数可在输出端得到较高的输出功率。
射频功率放大器是一种具有多功能的电子设备，其主要作用是放大信号，具有增益高、线性度好、效率高等优点，在现代通信中得到了广泛应用。
在发射机系统中，射频功率放大器是用来提高发射机输出信号的功率和放大所需电压；在接收机系统中，射频功率放大器是用来提高接收机输出信号的功率和放大所需电压。
射频功率放大器一般是由带通滤波器、匹配网络、功放电路、控制器和电源五部分组成。
通常采用全波仿真软件进行仿真分析。
电路中有一个或多个放大器构成。
通常情况下，一个放大器通常由两个晶体管构成，每个晶体管有四个极（四个发射极），一个
与直流偏置电压相连的电源和一个与负载相连的输出级（图1）。
另外两个晶体管则与输入级和输出级相连。
—— 1 —1 —。
第3章---射频功率放大器
图3.17 阻抗匹配网络的连接 图3.18 功率放大器组成框图
对阻抗匹配网络的基本要求是 1)将负载阻抗变换为与功放电路的要求相匹配的负载
阻抗，以保证射频功放电路能输出最大的功率。 2)能滤除不需要的各次谐波分量，以保证负载上能获
得所需频率的射频功率。 3)网络的功率传输效率要尽可能高，即匹配网络的损
可以采用同轴电缆、带状传输线、双绞线或高强度的 漆包线，磁心采用高频铁氧体磁环(MXO)或镍锌(NXO)。 频率较高时，采用镍锌材料。磁环直径小的只有几毫 米，大的有几十毫米，选择的磁环直径与功率大小有 关，一个15W功率放大器需要采用直径为10～20mm 的磁环。传输线变压器的上限频率可高达几千兆赫， 频率覆盖系数可以达到104。 一个1∶1的倒相传输线变压器的结构示意图如图3.23 所示，采用2根导线(1～2为一根导线，3～4为另一根 导线)，内阻为RS的信号源uS连接在1和3始端，负载 RL连接在2和4终端，引脚端2和3接地。
耗要小。 常用的射频功率放大器匹配网络有L形、π形和T形，有
时也采用电感耦合匹配网络。根据匹配网络的性质， 可将功率放大器分为非谐振功率放大器和谐振功率放 大器。非谐振功率放大器匹配网络采用高频变压器、 传输线变压器等非谐振系统，它的负载阻抗呈现纯电 阻性质。而谐振功率放大器的匹配网络是一个谐振系 统，它的负载阻抗呈现电抗性质。
集成电路射频功率放大器的设计与实现
集成电路射频功率放大器的设计与实现近年来，随着科技的飞速发展和通信技术的不断革新，集成电路和射频功率放大器的需求量也不断增加。
本文将重点介绍集成电路射频功率放大器的设计和实现方法。
一、射频功率放大器的基本概念射频功率放大器是指在射频频率范围内的功率放大器，其主要目的是提供信号放大和驱动负载的功率。
一般来说，射频功率放大器的工作频率范围在几百千赫到几千兆赫之间，而功率范围则在几百瓦到几十瓦之间。
射频功率放大器的设计需要考虑多种因素，如频率响应、功率输出、效率、线性度、带宽、噪声和可靠性等。
同时，还需要考虑电路的物理尺寸和材料成本等因素。
二、集成电路射频功率放大器的设计原理基本的集成电路射频功率放大器电路通常由一个输入网络、一个放大器和一个输出网络组成。
其中，输入网络和输出网络通常用于匹配阻抗和抑制谐波，而放大器则是主要的信号处理单元。
在设计射频功率放大器时，需要根据具体的应用要求选择合适的晶体管。
而晶体管的选择主要取决于需要达到的功率输出和频率范围。
同时，还需要对晶体管的偏置点进行优化，以提高其线性度和效率。
在放大器的选择和偏置点设置之后，接下来需要对输入网络和输出网络进行设计。
输入网络需要匹配信号源的阻抗，并通过调节其参数（如电容和电感）来优化放大器的频率响应。
输出网络则需要匹配负载的阻抗，并通过调节其参数来抑制反射波和谐波。
三、集成电路射频功率放大器的实现方法在进行集成电路射频功率放大器的实现时，一种常见的设计方法是使用基于微波传输线的设计技术。
该技术基于在通信系统中广泛使用的同轴电缆或微波传输线来传输射频信号。
基于微波传输线的设计方法将电路转换为等效传输线模型，并使用S参数（也称为散射参数）描述电路的行为。
通过适当选择传输线的特性阻抗和长度，可以实现输入网络和输出网络的匹配。
此外，还可以利用现代集成电路设计软件来模拟和分析电路的行为。
通过使用这些软件可以进行电路的优化，并在仿真过程中检验电路的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。
在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率，必须采用射频功率放大器。
目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。
射频功率放大器的主要技术指标是输出功率与效率。
除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。
射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。
在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。
为了实现大功率输出，末前级就必须要有足够高的激励功率电平。
射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。
而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。
为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。
二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。
如果频率从DC开始，则认为放大器是直流放大器。
2、增益工作增益是衡量放大器放大能力的主要指标。
增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。
增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。
3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。
当放大器的增益偏离常数或比其他小信号增益低1dB时，这个点就是大名鼎鼎的1dB压缩点(P1dB)。
一般说放大器的功率容量，就是拿1dB压缩点来表示的了。
4、效率由于功放是功率元件，需要消耗供电电流。
因此功放的效率对于整个系统的效率来讲极为重要。
功率效率是功放的射频输出功率与供给晶体管的直流功率之比。
np二射频输出功率/直流输入功率5、交调失真(IMD)交调失真是指具有不同频率的两个或者更多的输入信号通过功率放大器而产生的混合分量。
这是由于功放的非线性特质造成的。
其中，由于三阶交调产物离基波信号特别近，影响最大，因此交调产物中着重考虑的就是三阶交调。
三阶交调产物越低越好。
6、三阶交调截止点(IP3)基波信号输出功率延长线与三阶交调延长线的交点称为三阶交调截止点，用符号IP3表示。
IP3也是功放非线性的重要指标。
当输出功率一定时，三阶交调截止点输出功率越大，功放的线性度就越好。
7、动态范围功放的动态范围一般是指最小可检测信号到线性工作区最大输入功率之间的差值。
自然，这个值肯定是越大越好。
8、谐波失真当输入信号增加到一定程度后，功放会由于工作到了非线性区产生一系列谐波。
对于大功率放大器系统中，一般需要用滤波器将谐波降至1」60dBc以下。
9、输入/输出驻波比这也是非常重要的指标，表明功放和整个系统的匹配程度。
输入、输出比变坏会导致系统的增益起伏和群时延变坏。
但是高驻波比的功放是比较难以设计的，一般的系统中，都会需要要求功放的输入驻波比低于2：1。
三、射频功率放大器功能介绍射频功率放大采用的是50〜850MHz的功放芯片SBB-2089,其实功率增益可达20dB,目前收发距离可达150m左右，比较适于交通状况提示所用。
在无委会允许情况下，也可进一步扩大接收距离。
发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率，必须采用射频功率放大器。
射频功率放大器是发送设备的重要组成部分。
射频功率放大器的主要技术指标是输出功率与效率。
除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。
射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。
在发射系统中，射频功率放大器输出功率的范围可以小至mW,大至数kW,但是这是指末级功率放大器的输出功率。
为了实现大功率输出，末前级就必须要有足够高的激励功率电平。
四、射频功率放大器的工作原理目前功率放大可以通过功率放大芯片实现，但其核心还是三极管和场效应管。
基于射频功率放大器通常其核心部分主要由三极管和场效应管或者MOS管构成，相信大家并不陌生。
射频功率放大器不同于其它工作于甲类、乙类、丙类的电子管射频功率放大器，不需要高电压;也不同于其它低频功率放大器，没有多少带宽。
丁类放大器中场效应管工作于开关状态，漏极耗散功率非常低，虽然开、关过度期工作在线性区功率很大，但工作频率高，过度期非常短，工作效率比以往功率放大器大大提高，实际上就可以做到百分之九十以上。
场效应管丁类放大器都是由两个或以上成对的管子组成，它们分成两组轮流导通，合作完成功率放大任务。
控制场效应管工作于开关状态的激励电压可以是正弦波也可以是方波。
实际电路有两种，即电流开关型和电压开关型。
因为电流开关型电路中，输出电流是方波，工作频率高时场效应管开关转换时间不能忽视，所以中波广播发射机中采用电压开关型电路。
分为全桥和半桥两种工作方式。
桥式功放就是现在生产和运行的中波广播发射机中的射频功率放大器，桥式功放是由4个场效应管按电桥形式连接，以丁类开关放大方式工作的连接方式被叫做桥式功放，此全桥连接方式是一个H 型，故又称为H型丁类放大器。
全桥电路是由两个半桥组合而成，左右两部分的输出与相对的合成变压器初极线圈首尾相连，这种结构类似传统推挽电路形式。
两个射频功率放大器被设计成由独立电源系统供电，推动信号也是由电桥两部分各自独立输入，射频功率放大器这个半桥工作方式就被利用到预推动级。
五、射频放大器的芯片射频简称RF射频就是射频电流，是一种高频交流变化电磁波，为是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围在300KHz〜300GHz之间。
每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。
高频(大于10K);射频(300K-300G)是高频的较高频段;微波频段(300M-300G)又是射频的较高频段。
射频技术在无线通信领域中被广泛使用，有线电视系统就是采用射频传输方式。
射频芯片指的就是将无线电信号通信转换成一定的无线电信号波形，并通过天线谐振发送出去的一个电子元器件，它包括功率放大器、低噪声放大器和天线开关。
射频芯片架构包括接收通道和发射通道两大部分。
六、射频功率放大器的技术参数射频功率放大器RF PA是发射系统中的主要部分，其重要性不言而喻。
在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。
射频功率放大器的主要技术指标是：1、频率范围：放大器的工作频率范围是选择器件和电路拓扑设计的前提。
2、增益：是放大器的基本指标。
按照增益可以确定放大器的级数和器件类型。
G(db)=10log(Pout/Pin)=S21(dB)3、增益平坦度和回波损耗VSWR《2.0orS11，S22《-10dB4、噪声系数：放大器的噪声系数是输入信号的信噪比与输出信号的信噪比的比值，表示信号经过放大器后信号质量的变坏程度。
NF(dB)=10log[(Si/Ni)/(So/No)]七、射频放大器的功率参数现代的无线通信中，射频设备的使用相当普及，而射频放大器在设备中起粉至关重要的作用，放大器中有关功率参数的测t也引起相当的重视，而在实际的研发生产中对功率参数的理解和应用存在一定的误解，下面就一个放大器的特性来说明相关功率参数的含义和应用。
在描述一个放大器时，基本的参数有增益和最大输出电平(功率)。
为对增益有较为准确的描述，引入线性特性的参数来衡t，通常用ldB 压缩点对应输入功率和线性垠小输入电平来表示，两者之差就是放大器的输入动态范围。
对于ldB压缩点，在GSM直放站标准YD汀952 一1998中是这样描述的：ldB压缩点输出功率是指放大器在增益下降ldB 时，对应此时的输入功率，用图示方法表示是指当时的实际输出功率比理想的线形放大器对应的输出功率小ldB。
为进一步描述线性度。
还有一个指标就是增益步长误差，表示的是当输入变化单位信号强度时输出是否也变化相同的大小。
一个实际的放大器，由于物理特性和噪声的影响，当输入电平太小时不能保持有线性状态。
因此引入最小输出电平的概念。
通常认为输出比噪声电平高3dB时对应的输入电平为最小输入电平。
放大器的输出噪声功率为：P=kTBGF。
八、射频功率放大器组成结构整个链路，包括三大部分，输入匹配电路，输出匹配电路和偏置电路，对于匹配电路，我们可以利用一下辅助性的工具，例如ADS 等大致匹配到某个频段，这个频段通常是窄频，然后进行适当的微调，就能调出相对较好的指标。
匹配电路已经在芯片内部匹配完善，我们只是需要添加适当的隔直电容，如图C7和C8，L1和C8构成了直流偏置电路，C1，C2，C3 是电源滤波电容。
隔直电容在放大器中通常是需要的，它的大小影响着工作频段的截止频率，简单来说，由于趋肤效应，电容在高频状态下会呈现一定的高频效应，这里的电容不仅仅是简单的电容了，它相当于一个高通滤波器，隔直电容通常选取100pF，1000pF或者0、01uF，电容越小，截止频率越高，高频损耗越大，反之，电容容量越大，截止频率低，高频损耗小。
再看偏置部分，电感L越大，截止频率越低，但是高频特性较差，容易出现谐波，电感越小，截止频率越高，高频特性好。
通常这里的电感如果不是匹配用，通常在100nH以上，电感容量应该大于此处的供电电流，如果供电电流较大，就必须选择封装大一点的电感。
如果对增益平坦度要求较高的话，就可以考虑采用加锥形电感的方式，搭配高频电容，这种方式做的BIAS-teE通常能满足要求。
九、射频功率放大器的种类射频功率放大器可分为高增益放大器、低噪声放大器、中-高功率放大器。
放大器电路的核心是微波晶体管。
射频功率放大器的工作频率很高，但相对频带较窄，射频功率放大器一般都采用选频网络作为负载回路。
射频功率放大器可以按照电流导通角的不同，分为甲(A)、乙(B)、丙(C)三类工作状态。
