射频放大器的原理
射频放大器原理

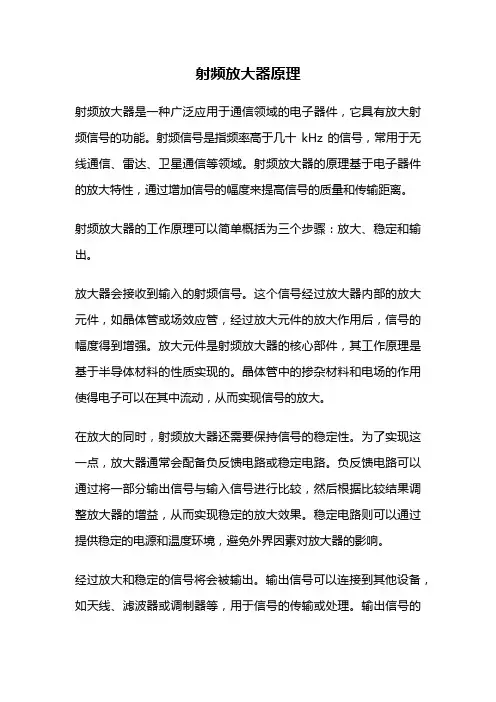

射频放大器原理射频放大器是一种广泛应用于通信领域的电子器件，它具有放大射频信号的功能。
射频信号是指频率高于几十kHz的信号，常用于无线通信、雷达、卫星通信等领域。
射频放大器的原理基于电子器件的放大特性，通过增加信号的幅度来提高信号的质量和传输距离。
射频放大器的工作原理可以简单概括为三个步骤：放大、稳定和输出。
放大器会接收到输入的射频信号。
这个信号经过放大器内部的放大元件，如晶体管或场效应管，经过放大元件的放大作用后，信号的幅度得到增强。
放大元件是射频放大器的核心部件，其工作原理是基于半导体材料的性质实现的。
晶体管中的掺杂材料和电场的作用使得电子可以在其中流动，从而实现信号的放大。
在放大的同时，射频放大器还需要保持信号的稳定性。
为了实现这一点，放大器通常会配备负反馈电路或稳定电路。
负反馈电路可以通过将一部分输出信号与输入信号进行比较，然后根据比较结果调整放大器的增益，从而实现稳定的放大效果。
稳定电路则可以通过提供稳定的电源和温度环境，避免外界因素对放大器的影响。
经过放大和稳定的信号将会被输出。
输出信号可以连接到其他设备，如天线、滤波器或调制器等，用于信号的传输或处理。
输出信号的幅度应该足够大，以满足远距离传输或复杂信号处理的需求。
射频放大器的设计和选择需要考虑多个因素。
首先是增益要求，即需要放大的信号幅度。
不同的应用场景对信号的放大要求不同，需要根据具体需求选择合适的放大器。
其次是频率范围，不同的射频信号有不同的频率范围，需要选择适应性能好的放大器。
此外，还需要考虑功率消耗、噪声系数、稳定性等因素。
射频放大器在通信领域有着广泛的应用。
例如，在无线通信中，射频放大器用于放大手机或基站的射频信号，以实现信号的传输和覆盖。
在雷达系统中，射频放大器用于放大雷达接收到的微弱回波信号，以便进行目标检测和跟踪。
在卫星通信中，射频放大器用于放大卫星接收到的信号，并将其传输到地面站。
射频放大器是一种重要的电子器件，它通过放大射频信号的幅度来提高信号的质量和传输距离。
rf射频电源工作原理
rf射频电源工作原理一、引言射频电源是一种广泛应用于无线通信、医疗设备、工业制造等领域的电源设备，其作用是将交流电源转换成高频交流电能，并通过匹配网络输出到负载中。
射频电源的核心部件是射频功率放大器，其工作原理是将低功率的高频信号放大到足以驱动负载的高功率水平。
本文将详细介绍射频电源的工作原理，包括射频功率放大器的基本结构和工作原理、匹配网络的设计原则和实现方法、以及常见的故障排查方法等内容。
二、射频功率放大器基本结构和工作原理1. 射频功率放大器结构射频功率放大器通常由输入匹配网络、输出匹配网络和功率管三个部分组成。
其中输入匹配网络用于将信号从发生器传输到功率管，输出匹配网络则用于将功率管输出的信号与负载相匹配，以获得最大效率。
在实际应用中，还需要加入温度传感器、过流保护等辅助功能。
2. 射频功率放大器工作原理射频功率放大器的工作原理可以概括为两个过程：信号放大和功率放大。
信号放大是指将低功率的高频信号通过输入匹配网络传输到功率管中，并在其中得到一定程度的放大；功率放大则是指将功率管输出的信号通过输出匹配网络匹配到负载中，以获得最大效率。
具体来说，当输入信号通过输入匹配网络进入功率管时，会产生电流和电压波动。
这些波动将在功率管内部被放大，并产生对应的输出信号。
这个过程中需要注意保证输入输出端口的阻抗匹配，以避免反射和损耗。
三、匹配网络设计原则和实现方法1. 匹配网络设计原则匹配网络的设计目标是使射频电源能够向负载输出最大功率，并保证输入输出端口之间的阻抗匹配。
具体来说，需要满足以下几个原则：（1）输入端口与发生器之间阻抗匹配：保证从发生器传输过来的信号能够完全进入射频电源系统。
（2）输出端口与负载之间阻抗匹配：保证射频电源能够向负载输出最大功率，并避免反射损耗。
（3）输入输出端口之间的阻抗匹配：保证信号能够顺利地从输入端口传输到输出端口，同时避免反射和损耗。
2. 匹配网络实现方法匹配网络的实现方法有多种，包括传统的LC型匹配网络、变压器型匹配网络、微带线型匹配网络等。
射频电路工作原理
射频电路工作原理射频电路是指工作频率高于数十千赫兹的电路，广泛应用于通信、雷达、无线电等领域。
其工作原理主要包括射频信号的产生、放大、调制和传输等过程。
一、射频信号的产生射频信号的产生通常使用射频振荡器来实现。
射频振荡器是一种能够稳定产生特定频率的电路。
常见的射频振荡器有晶体振荡器、压控振荡器等。
晶体振荡器利用晶体的谐振特性来产生稳定的射频信号，而压控振荡器则通过改变电压来调节输出频率。
二、射频信号的放大射频信号通常需要经过放大器进行增强，以便能够传输到远距离。
射频放大器一般采用晶体管、场效应管等器件构成。
当射频信号经过放大器时，放大器会根据输入信号的强弱来调节输出信号的幅度。
三、射频信号的调制射频信号的调制是为了在信号传输过程中携带信息。
常见的调制方式有幅度调制（AM）、频率调制（FM）、相位调制（PM）等。
幅度调制是根据调制信号的幅度改变射频信号的幅度，频率调制是根据调制信号的频率改变射频信号的频率，相位调制则是根据调制信号的相位改变射频信号的相位。
四、射频信号的传输射频信号的传输通常使用天线来实现。
天线是将电信号转换为电磁波并进行辐射的设备。
射频信号经过天线辐射后，可以在空间中传播，被接收器接收到并解调还原为原始信号。
射频电路的工作原理可以简单地概括为信号的产生、放大、调制和传输过程。
在实际应用中，射频电路还可能包含滤波器、混频器、功率放大器、解调器等组件，以满足不同的要求。
例如，滤波器可以用来去除信号中的杂散频率成分，混频器可以将不同频率的信号进行转换，功率放大器可以增强信号的输出功率，解调器可以将调制过的信号还原为原始信号。
射频电路的工作原理是通过射频信号的产生、放大、调制和传输过程来实现信号的传输和处理。
在不同的应用领域中，射频电路扮演着重要的角色，为无线通信、雷达探测等提供了可靠的技术支持。
通过不断的研究和创新，射频电路的性能和可靠性将得到进一步提升，为人们的生活和工作带来更多便利和效益。
电路基础原理应用射频放大器实现无线信号的增强

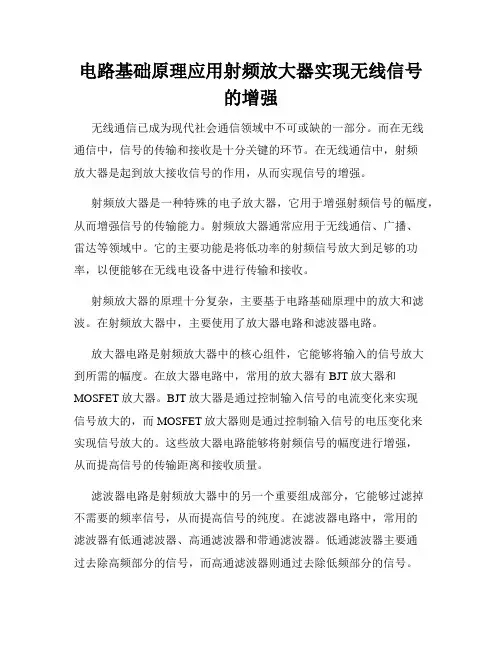

电路基础原理应用射频放大器实现无线信号的增强无线通信已成为现代社会通信领域中不可或缺的一部分。
而在无线通信中，信号的传输和接收是十分关键的环节。
在无线通信中，射频放大器是起到放大接收信号的作用，从而实现信号的增强。
射频放大器是一种特殊的电子放大器，它用于增强射频信号的幅度，从而增强信号的传输能力。
射频放大器通常应用于无线通信、广播、雷达等领域中。
它的主要功能是将低功率的射频信号放大到足够的功率，以便能够在无线电设备中进行传输和接收。
射频放大器的原理十分复杂，主要基于电路基础原理中的放大和滤波。
在射频放大器中，主要使用了放大器电路和滤波器电路。
放大器电路是射频放大器中的核心组件，它能够将输入的信号放大到所需的幅度。
在放大器电路中，常用的放大器有BJT放大器和MOSFET放大器。
BJT放大器是通过控制输入信号的电流变化来实现信号放大的，而MOSFET放大器则是通过控制输入信号的电压变化来实现信号放大的。
这些放大器电路能够将射频信号的幅度进行增强，从而提高信号的传输距离和接收质量。
滤波器电路是射频放大器中的另一个重要组成部分，它能够过滤掉不需要的频率信号，从而提高信号的纯度。
在滤波器电路中，常用的滤波器有低通滤波器、高通滤波器和带通滤波器。
低通滤波器主要通过去除高频部分的信号，而高通滤波器则通过去除低频部分的信号。
带通滤波器则是通过选择一个特定的频带来传递特定频率范围的信号。
这些滤波器电路能够将射频信号中的杂散频率进行过滤，提高信号的准确性和稳定性。
除了放大器和滤波器电路外，射频放大器还需要使用适当的电源供电和稳定电源，以确保放大器能够正常工作。
同时，为了保护放大器免受过热和过电压的损坏，需要使用散热装置和过载保护电路。
总之，射频放大器是实现无线信号增强的重要组成部分。
通过电路基础原理中的放大和滤波原理，射频放大器能够将低功率的射频信号放大到适当的功率，提高信号的传输质量和距离。
在实际应用中，人们根据不同的需求和场景，选择合适的放大器电路和滤波器电路，以实现无线信号的最佳性能。
射频与微波晶体管放大器基础
射频与微波晶体管放大器基础射频与微波晶体管放大器是一种用于射频（Radio Frequency，RF）和微波（Microwave）信号放大的重要电子器件。
它在通信、雷达、卫星通信、无线电频谱分析仪等领域有着广泛的应用。
本文将介绍射频与微波晶体管放大器的基本概念、工作原理以及常见的分类。
一、基本概念射频与微波晶体管放大器是一种用于放大射频和微波信号的电子器件。
它可以将输入的微弱信号放大到较大的幅度，以便于信号的传输和处理。
晶体管是射频与微波放大器的核心组件，其主要由三个区域组成：发射区、基区和收集区。
通过对这三个区域的控制和调节，晶体管可以实现对射频和微波信号的放大。
二、工作原理射频与微波晶体管放大器的工作原理基于晶体管的三个区域的电子流动和电荷控制。
当输入信号通过发射区时，它将引起发射区电流的变化。
这个变化的电流将通过基区传播到收集区，进而产生一个放大后的输出信号。
晶体管的放大效果主要由两个参数决定：增益和带宽。
增益是指输出信号幅度与输入信号幅度之间的比值。
带宽则决定了放大器可以放大的频率范围。
为了实现高增益和宽带宽，人们不断改进晶体管的结构和材料，以提高其性能。
三、分类射频与微波晶体管放大器可以根据不同的工作方式和应用领域进行分类。
常见的分类包括：1. 单极性晶体管放大器（Unipolar Transistor Amplifier）：它使用单极性（只有一个类型的载流子）晶体管作为放大器的核心。
这种放大器通常具有较高的增益和较宽的带宽。
2. 双极性晶体管放大器（Bipolar Transistor Amplifier）：它使用双极性（同时存在两种类型的载流子）晶体管作为放大器的核心。
这种放大器具有较高的线性度和较低的噪声。
3. 堆叠晶体管放大器（Stacked Transistor Amplifier）：它使用多个晶体管进行级联放大。
这种放大器可以实现更高的增益和更宽的带宽。
4. 集成射频放大器（Integrated RF Amplifier）：它将多个晶体管和其他电子器件集成在一起，以实现更小的体积和更高的集成度。
射频放大器负反馈原理
射频放大器负反馈原理
射频放大器的负反馈原理是指通过将放大器的输出信号与输入信号之间进行比较，并将比较的结果返回到放大器的输入端，以减小放大器的增益，改善其稳定性和线性度的一种控制方法。
在射频放大器中，负反馈可以通过不同的方式实现，比如电压负反馈和电流负反馈。
电压负反馈是指将放大器输出端的信号与输入端的信号进行比较，然后将比较结果通过一个负反馈网络返回到放大器的输入端。
这样可以减小放大器的增益，提高其线性度和稳定性。
电压负反馈可以通过串联电阻、电容等元件来实现。
电流负反馈是指将放大器输出端的电流与输入端的电流进行比较，然后将比较结果通过一个负反馈网络返回到放大器的输入端。
这样可以控制放大器的工作点，提高其线性度和稳定性。
电流负反馈可以通过并联电阻、电感等元件来实现。
负反馈的作用是减小放大器的增益，降低失真，提高稳定性和线性度。
负反馈还可以减小放大器的输出阻抗，提高其匹配性能。
但是负反馈也会引入一些问题，比如增加噪声、带宽受限等，因此
在设计中需要权衡利弊。
总的来说，射频放大器的负反馈原理是通过比较输出信号和输入信号，并将比较结果返回到输入端，以控制放大器的增益，提高其性能和稳定性。
负反馈在射频电路设计中起着重要的作用，需要根据具体的应用需求来选择合适的负反馈方式和参数。
射频功率放大器
射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。
在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率，必须采用射频功率放大器。
目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。
射频功率放大器的主要技术指标是输出功率与效率。
除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。
射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。
在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。
为了实现大功率输出，末前级就必须要有足够高的激励功率电平。
射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。
而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。
为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。
二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。
如果频率从DC开始，则认为放大器是直流放大器。
2、增益工作增益是衡量放大器放大能力的主要指标。
增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。
增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。
3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。
射频放大器工作原理
射频放大器工作原理
射频放大器是一种电子器件，常用于信号放大和增强射频信号的功率。
它能够将输入信号的功率放大到更高的水平，以便在通信和无线电频谱等领域中使用。
射频放大器的工作原理主要涉及两个关键参数：增益和带宽。
增益是指输出信号与输入信号之间的功率比例，而带宽则是指射频信号可以通过放大器而不发生明显失真的频率范围。
对于一个典型的射频放大器，它通常由三个主要部分组成：输入匹配网络、放大器核心和输出匹配网络。
首先，输入匹配网络的作用是将输入信号的阻抗与放大器的输入阻抗匹配，以获得最大的功率传输。
这有助于减少信号在输入过程中的损耗。
接下来，放大器核心是射频放大器的一个重要部分。
它通常采用高频管（如晶体管、场效应管等）或集成电路作为放大器核心元件。
输入信号在这个阶段通过放大器的核心，同时通过供电电源提供所需的功率。
最后，输出匹配网络的目的是将放大器的输出阻抗与负载（如天线）的阻抗匹配，以确保最大功率传输和最佳信号质量。
在放大器的工作过程中，放大器核心会将输入信号的能量增加，形成一个更强大的输出信号。
这个过程涉及到提供所需的直流电源电压和电流，以供应射频放大器核心的工作。
总的来说，射频放大器通过调整放大器的输入和输出匹配电路，将输入信号的功率放大到更高的水平，从而实现信号的增强。
这种增强的信号可以在通信、广播、雷达等各种应用中发挥重要作用。
