带电更换220千伏耐张杆塔双串绝缘子 杜华槐

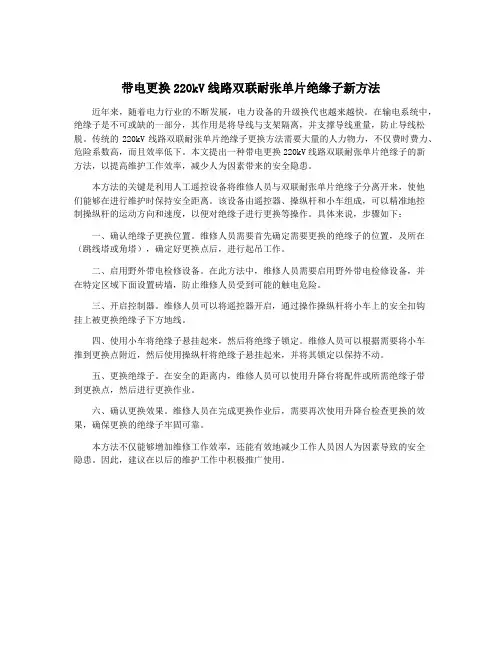

带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法近年来，随着电力行业的不断发展，电力设备的升级换代也越来越快。
在输电系统中，绝缘子是不可或缺的一部分，其作用是将导线与支架隔离，并支撑导线重量，防止导线松脱。
传统的220kV线路双联耐张单片绝缘子更换方法需要大量的人力物力，不仅费时费力、危险系数高，而且效率低下。
本文提出一种带电更换220kV线路双联耐张单片绝缘子的新方法，以提高维护工作效率，减少人为因素带来的安全隐患。
本方法的关键是利用人工遥控设备将维修人员与双联耐张单片绝缘子分离开来，使他们能够在进行维护时保持安全距离。
该设备由遥控器、操纵杆和小车组成，可以精准地控制操纵杆的运动方向和速度，以便对绝缘子进行更换等操作。
具体来说，步骤如下：一、确认绝缘子更换位置。
维修人员需要首先确定需要更换的绝缘子的位置，及所在（跳线塔或角塔），确定好更换点后，进行起吊工作。
二、启用野外带电检修设备。
在此方法中，维修人员需要启用野外带电检修设备，并在特定区域下面设置砖墙，防止维修人员受到可能的触电危险。
三、开启控制器。
维修人员可以将遥控器开启，通过操作操纵杆将小车上的安全扣钩挂上被更换绝缘子下方地线。
四、使用小车将绝缘子悬挂起来，然后将绝缘子锁定。
维修人员可以根据需要将小车推到更换点附近，然后使用操纵杆将绝缘子悬挂起来，并将其锁定以保持不动。
五、更换绝缘子。
在安全的距离内，维修人员可以使用升降台将配件或所需绝缘子带到更换点，然后进行更换作业。
六、确认更换效果。
维修人员在完成更换作业后，需要再次使用升降台检查更换的效果，确保更换的绝缘子牢固可靠。
本方法不仅能够增加维修工作效率，还能有效地减少工作人员因人为因素导致的安全隐患。
因此，建议在以后的维护工作中积极推广使用。
带电更换220kV耐张双串绝缘子新方法
带电更换220kV耐张双串绝缘子新方法发布时间：2021-09-22T07:31:41.671Z 来源：《当代电力文化》2021年第14期作者：陈宣林、张海东、时峰、张宇雄[导读] 本文针对多年来困扰国内开展带电更换220kV输电线路耐张绝缘子串作业时陈宣林、张海东、时峰、张宇雄云南电网有限责任公司曲靖供电局云南曲靖 655000摘要:本文针对多年来困扰国内开展带电更换220kV输电线路耐张绝缘子串作业时，所需作业用具多、操作复杂、作业难度大、作业人员劳动强度大等诸多问题，提出了带电更换220kV线路耐张双串绝缘子创新的作方法，并说明了作业中创新专用工具的使用方法和安全事项。
创新的作业方法与传统的作业方法相比，可提高了带电更换220kV线路耐张双串绝缘子安全性和可靠性，对公司带电作业的发展具有引领作用。
关键词：带电作业；220kV线路；耐张绝缘子更换；作业方法创新前言长期以来,从事输电运行维护的人员，当进行维护检修、员工技能培训和技能竞赛带电更换220kV绝缘子作业时，都是采用在导线上悬挂软梯，等电位电工攀登软梯上到绝缘子串挂点附近，用大刀卡、绝缘拉板和托瓶架相配合更换。
采用这种作业方法存在塔上电工安装挂梯用的翻转滑车难度大，塔高及高差大时悬挂软梯困难，等电位电工攀登软梯还要上到绝缘子串挂点附近才能开展相应的工作，对等电位电工的体能和技能要求高。
特别是现在使用的托瓶架和拉板，托瓶架长度约3m，宽约0.3m，重量约15kg，存在保管、运输、现场检测、安装使用等诸多不便的问题。
应用创新的作业方法，可改变多年来困扰带电更换220kV线路耐张整串绝缘子的难题，并降低作业人员劳动强度和作业风险，提高工作效率，达到整个作业过程操作方便灵活的效果。
要实现上述目标，创新的作业方法主要围绕以下内容进行研究：1 带电更换220kV耐张绝缘子作业装置研制1.1更换绝缘子支架研制220kV输电线路耐张绝缘子，正常情况下使用的绝缘子，大多数为16片×FC100和16片×XP-100两种型号，其中又分为标准型和耐污型两种，标准型FC100单片重量为4kg，耐污型FC100单片重量为5.8kg，标准型XP-100单片重量为5.5kg，耐污型XP-100单片重量为7.5kg。

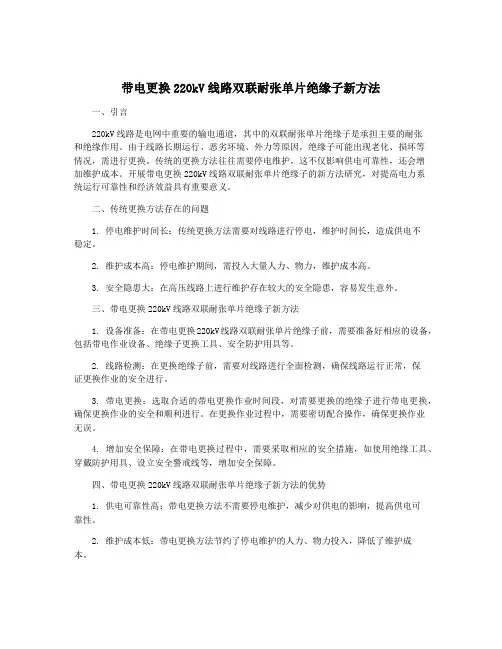

带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法一、引言220kV线路是电网中重要的输电通道，其中的双联耐张单片绝缘子是承担主要的耐张和绝缘作用。
由于线路长期运行、恶劣环境、外力等原因，绝缘子可能出现老化、损坏等情况，需进行更换。
传统的更换方法往往需要停电维护，这不仅影响供电可靠性，还会增加维护成本。
开展带电更换220kV线路双联耐张单片绝缘子的新方法研究，对提高电力系统运行可靠性和经济效益具有重要意义。
二、传统更换方法存在的问题1. 停电维护时间长：传统更换方法需要对线路进行停电，维护时间长，造成供电不稳定。
2. 维护成本高：停电维护期间，需投入大量人力、物力，维护成本高。
3. 安全隐患大：在高压线路上进行维护存在较大的安全隐患，容易发生意外。
三、带电更换220kV线路双联耐张单片绝缘子新方法1. 设备准备：在带电更换220kV线路双联耐张单片绝缘子前，需要准备好相应的设备，包括带电作业设备、绝缘子更换工具、安全防护用具等。
2. 线路检测：在更换绝缘子前，需要对线路进行全面检测，确保线路运行正常，保证更换作业的安全进行。
3. 带电更换：选取合适的带电更换作业时间段，对需要更换的绝缘子进行带电更换，确保更换作业的安全和顺利进行。
在更换作业过程中，需要密切配合操作，确保更换作业无误。
4. 增加安全保障：在带电更换过程中，需要采取相应的安全措施，如使用绝缘工具、穿戴防护用具、设立安全警戒线等，增加安全保障。
四、带电更换220kV线路双联耐张单片绝缘子新方法的优势1. 供电可靠性高：带电更换方法不需要停电维护，减少对供电的影响，提高供电可靠性。
2. 维护成本低：带电更换方法节约了停电维护的人力、物力投入，降低了维护成本。
3. 更换作业安全：带电更换过程中增加了安全保障措施，提高了更换作业的安全性。
五、结论带电更换220kV线路双联耐张单片绝缘子新方法是一种高效、安全、经济的更换方法，对提高电力系统供电可靠性和降低维护成本具有重要意义，值得在实际工程中推广应用。

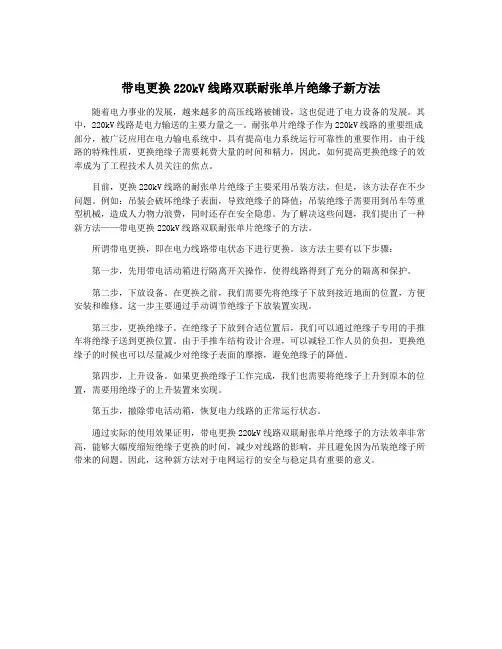

带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法随着电力事业的发展，越来越多的高压线路被铺设，这也促进了电力设备的发展。
其中，220kV线路是电力输送的主要力量之一。
耐张单片绝缘子作为220kV线路的重要组成部分，被广泛应用在电力输电系统中，具有提高电力系统运行可靠性的重要作用。
由于线路的特殊性质，更换绝缘子需要耗费大量的时间和精力，因此，如何提高更换绝缘子的效率成为了工程技术人员关注的焦点。
目前，更换220kV线路的耐张单片绝缘子主要采用吊装方法，但是，该方法存在不少问题。
例如：吊装会破坏绝缘子表面，导致绝缘子的降值；吊装绝缘子需要用到吊车等重型机械，造成人力物力浪费，同时还存在安全隐患。
为了解决这些问题，我们提出了一种新方法——带电更换220kV线路双联耐张单片绝缘子的方法。
所谓带电更换，即在电力线路带电状态下进行更换。
该方法主要有以下步骤：第一步，先用带电活动箱进行隔离开关操作，使得线路得到了充分的隔离和保护。
第二步，下放设备。
在更换之前，我们需要先将绝缘子下放到接近地面的位置，方便安装和维修。
这一步主要通过手动调节绝缘子下放装置实现。
第三步，更换绝缘子。
在绝缘子下放到合适位置后，我们可以通过绝缘子专用的手推车将绝缘子送到更换位置。
由于手推车结构设计合理，可以减轻工作人员的负担，更换绝缘子的时候也可以尽量减少对绝缘子表面的摩擦，避免绝缘子的降值。
第四步，上升设备。
如果更换绝缘子工作完成，我们也需要将绝缘子上升到原本的位置，需要用绝缘子的上升装置来实现。
第五步，撤除带电活动箱，恢复电力线路的正常运行状态。
通过实际的使用效果证明，带电更换220kV线路双联耐张单片绝缘子的方法效率非常高，能够大幅度缩短绝缘子更换的时间，减少对线路的影响，并且避免因为吊装绝缘子所带来的问题。
因此，这种新方法对于电网运行的安全与稳定具有重要的意义。

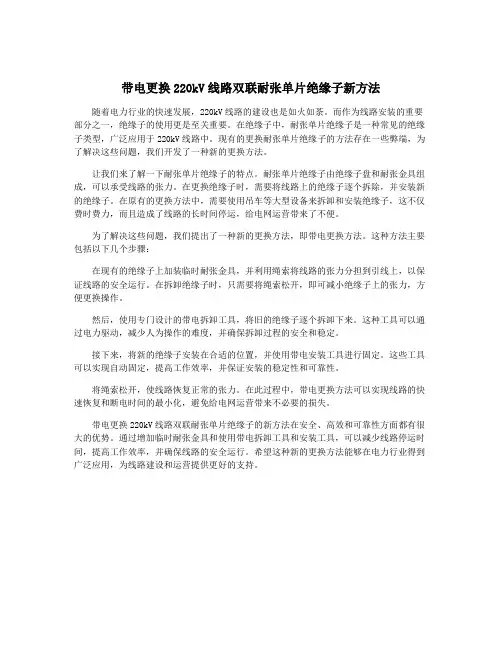

带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法随着电力行业的快速发展，220kV线路的建设也是如火如荼。
而作为线路安装的重要部分之一，绝缘子的使用更是至关重要。
在绝缘子中，耐张单片绝缘子是一种常见的绝缘子类型，广泛应用于220kV线路中。
现有的更换耐张单片绝缘子的方法存在一些弊端，为了解决这些问题，我们开发了一种新的更换方法。
让我们来了解一下耐张单片绝缘子的特点。
耐张单片绝缘子由绝缘子盘和耐张金具组成，可以承受线路的张力。
在更换绝缘子时，需要将线路上的绝缘子逐个拆除，并安装新的绝缘子。
在原有的更换方法中，需要使用吊车等大型设备来拆卸和安装绝缘子，这不仅费时费力，而且造成了线路的长时间停运，给电网运营带来了不便。
为了解决这些问题，我们提出了一种新的更换方法，即带电更换方法。
这种方法主要包括以下几个步骤：在现有的绝缘子上加装临时耐张金具，并利用绳索将线路的张力分担到引线上，以保证线路的安全运行。
在拆卸绝缘子时，只需要将绳索松开，即可减小绝缘子上的张力，方便更换操作。
然后，使用专门设计的带电拆卸工具，将旧的绝缘子逐个拆卸下来。
这种工具可以通过电力驱动，减少人为操作的难度，并确保拆卸过程的安全和稳定。
接下来，将新的绝缘子安装在合适的位置，并使用带电安装工具进行固定。
这些工具可以实现自动固定，提高工作效率，并保证安装的稳定性和可靠性。
将绳索松开，使线路恢复正常的张力。
在此过程中，带电更换方法可以实现线路的快速恢复和断电时间的最小化，避免给电网运营带来不必要的损失。
带电更换220kV线路双联耐张单片绝缘子的新方法在安全、高效和可靠性方面都有很大的优势。
通过增加临时耐张金具和使用带电拆卸工具和安装工具，可以减少线路停运时间，提高工作效率，并确保线路的安全运行。
希望这种新的更换方法能够在电力行业得到广泛应用，为线路建设和运营提供更好的支持。

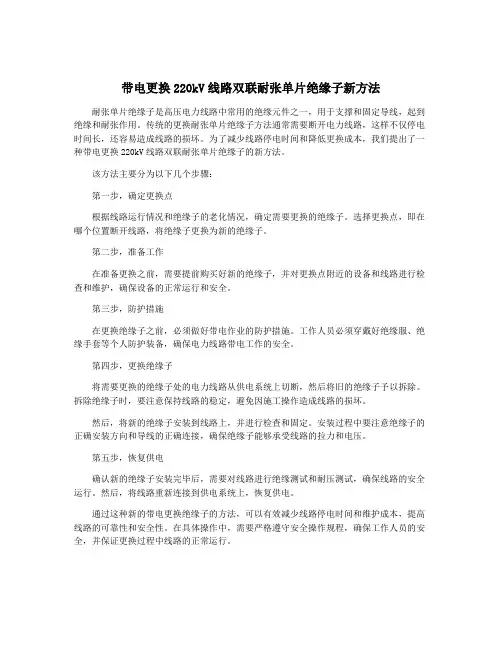

带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法耐张单片绝缘子是高压电力线路中常用的绝缘元件之一，用于支撑和固定导线，起到绝缘和耐张作用。
传统的更换耐张单片绝缘子方法通常需要断开电力线路，这样不仅停电时间长，还容易造成线路的损坏。
为了减少线路停电时间和降低更换成本，我们提出了一种带电更换220kV线路双联耐张单片绝缘子的新方法。
该方法主要分为以下几个步骤：第一步，确定更换点根据线路运行情况和绝缘子的老化情况，确定需要更换的绝缘子。
选择更换点，即在哪个位置断开线路，将绝缘子更换为新的绝缘子。
第二步，准备工作在准备更换之前，需要提前购买好新的绝缘子，并对更换点附近的设备和线路进行检查和维护，确保设备的正常运行和安全。
第三步，防护措施在更换绝缘子之前，必须做好带电作业的防护措施。
工作人员必须穿戴好绝缘服、绝缘手套等个人防护装备，确保电力线路带电工作的安全。
第四步，更换绝缘子将需要更换的绝缘子处的电力线路从供电系统上切断，然后将旧的绝缘子予以拆除。
拆除绝缘子时，要注意保持线路的稳定，避免因施工操作造成线路的损坏。
然后，将新的绝缘子安装到线路上，并进行检查和固定。
安装过程中要注意绝缘子的正确安装方向和导线的正确连接，确保绝缘子能够承受线路的拉力和电压。
第五步，恢复供电确认新的绝缘子安装完毕后，需要对线路进行绝缘测试和耐压测试，确保线路的安全运行。
然后，将线路重新连接到供电系统上，恢复供电。
通过这种新的带电更换绝缘子的方法，可以有效减少线路停电时间和维护成本，提高线路的可靠性和安全性。
在具体操作中，需要严格遵守安全操作规程，确保工作人员的安全，并保证更换过程中线路的正常运行。
带电更换220kV线路双联耐张单片绝缘子新方法
带电更换220kV线路双联耐张单片绝缘子新方法随着电力行业的发展，变电站的建设和改造越来越频繁，其中变电站的输电线路也是不可或缺的重要组成部分。
而在220kV输电线路中，双联耐张单片绝缘子是起到承受导线张力和支撑导线的作用，是输电线路中不可或缺的部分。
在实际的维护和更换过程中，由于其体积庞大、重量较大等问题，带电更换双联耐张单片绝缘子一直是行业中的难题。
针对这一难题，近年来在我国电力行业中涌现出了一种新的带电更换220kV线路双联耐张单片绝缘子的方法，该方法通过技术创新和装备升级，为电力行业的发展提供了更加便捷和高效的解决方案，下面就让我们一起来了解一下这一新方法的具体情况。
新方法的核心是对传统带电更换双联耐张单片绝缘子的工艺流程进行了重新设计和优化。
通过引入先进的带电作业设备和工艺技术，可以大幅度降低对线路的停电时间，从而提高了线路的可靠性和稳定性。
与此新方法还充分考虑了安全生产的要求，采用了一系列严格的安全措施和操作规程，有效地保障了操作人员的安全。
新方法在操作流程上进行了精细化的优化。
在带电更换双联耐张单片绝缘子的过程中，操作人员需要进行各种高空作业和钢丝绳索的固定，针对这些操作环节，新方法采用了专业的带电作业工装和安全设备，有效地保障了操作人员的安全，同时也提高了作业效率。
新方法还在操作技术上进行了改进。
通过引入先进的带电更换技术和设备，操作人员可以更加轻松地进行线路维护和更换双联耐张单片绝缘子的作业，大大提高了作业效率和安全性。
并且利用遥智电力设备，双联耐张单片绝缘子更换的安全性得到了更大程度的保障。
新方法还利用了智能化技术。
通过引入智能化监控装备和远程操控技术，可以实现对线路运行状态的实时监测和数据分析，为线路维护和更换提供了更加科学和准确的参考依据。
220kV线路带电更换双联耐张整串绝缘子标准化作业指导书
220KV××线路带电更换双联耐张整串绝缘子标准化作业指导书
编写：------------ -----年-----月-----日
审核：------------ -----年-----月-----日
批准：------------ -----年-----月-----日
作业负责人：-----------------
作业日期：年月日时至年月日时
×××公司（局）×××
1、适用范围
本作业指导书采用大刀卡具直接作业法，更换双联耐张整串绝缘子，适用于220kV线路耐张杆（塔）耐张绝缘子上的作业。
2、引用文件
GB/T 18037.1—2000带电作业工具基本技术要求与设计导则
GB 13035—2003带电作业用绝缘绳索
GB 13034—2003带电作业用绝缘子滑车
GB/T 14286—2002带电作业工具设备术语
GB/T 2900.55—2002电工术语带电作业
DL 799—2001带电作业用绝缘绳索类工具
国家电力公司1997.7《带电作业管理制度》
国家电力公司1997.10《带电作业操作导则》
国家电网公司2005.3 《国家电网公司电力安全工作规程（电力线路部分）》（试行）
3、修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4、作业程序
4.1开工
4.2作业步骤及标准
4.3竣工
4.4消缺记录
4.5验收总结
4.6指导书执行情况评估
5附录
现场情况说明作业示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带电更换220千伏耐张杆塔双串绝缘子杜华槐摘要: 本文介绍带电更换220kV整串耐张绝缘子的作业方法、工艺要求及相关安全注意事项。
通过作业方法及操作实例的介绍，熟悉各种作业方法及其特点，掌握更换220kV整串耐张绝缘子作业前的准备、危险点分析和控制措施、操作步骤及质量标准。
带电更换220kV耐张整串绝缘子的方法有等电位作业法和地电位作业法。
关键词：带电作业绝缘子操作步骤作业方法前言输电线路长期在野外运行，长期受自然环境和气象条件，以及设计、施工及外来破坏等因素的影响，线路的基础，杆塔、导线、避雷线、金具、绝缘子等构件，发生缺陷的机会较多，如果采取停电处理缺陷，输电线路就会停止输送电能，不仅影响社会效益，给人民生活带来影响，而且降低电力企业的自身效益，为保证电网安全稳定运行，提高输电设备安全可靠性，对用户连续供电，在处理输电线路缺陷时，采用专门制造的具有高性能及高强度的绝缘装置，使作业人员在带电的输电线路上进行安全可靠地带电作业，已成为输电线路检修的主要方式和重要手段。
绝缘子检修作业项目有绝缘子表面清扫，测量零值，绝缘子更换作业项目，以保证绝缘子的良好电气性能和机械性能。
带电更换绝缘子的作业项目主要有：更换低值、破损绝缘子和更换零值绝缘子。
本文介绍，采用铝合金大刀卡具法更换耐张杆塔整串绝缘子的作业。
输电线路耐张杆塔的绝缘子串承受导线垂直荷载和导线张力，所采用铝合金大刀卡具作业法，是利用绝缘拉板连接专用的大刀卡具来代替绝缘子串所承受的导线垂直荷载及张力，在更换绝缘子串时，将绝缘子串所承受的机械荷载转移到绝缘拉板和大刀卡具上，使要更换的绝缘子串松弛后摘下绝缘子串，安装上新绝缘子串，恢复绝缘子串所承受导线垂直荷载及导线张力，完成输电线路耐张杆塔整串绝缘子的更换作业。
1．人员组成220千伏输电线路由7名作业人员组成，包括工作负责人1名，专责监护人1名，等电位电工1名，杆塔上电工2名，地面电工2名。
工器具及材料1.1作业工器具本作业使用工具包括蓬布1块，绝缘绳及单轮滑车1套，绝缘软梯1套，软梯头1个，大刀卡具及紧线丝杠1套，绝缘拉板1套，绝缘托瓶架1架，绝缘子操作杆1套、倒翻及绝缘绳1套，绝缘人身保护绳1条，屏蔽服1套，火花间隙绝缘子测试仪1套，绝缘工具测试仪1台，绝缘子检测仪1台，万用表1块。
1.2 个人工具及安全防护用具个人工具及安全防护用具包括扳手、拔销钳，工具袋、安全帽、安全带。
1.3 材料本作业所用材料包括：绝缘子1串、清扫布1块、目前输电线路上常用的绝缘子有普通型瓷质绝缘子、防污型瓷质绝缘子、钢化玻璃绝缘子和合成绝缘子。
本片中更换的绝缘子为普通型瓷质绝缘子。
1.4 工器具选择作业前工作人员根据工作任务选择所用工器具，在更换绝缘子前，通过查阅输电线路资料进行力学计算，正确选择适合何种工作的作业工具。
1.5 工器具及材料的摆放作业人员在杆塔下面适当位置铺好蓬布，避开所更换绝缘子的正下方，将绝缘绳及单轮滑车理顺无缠绕放在蓬布上，将新绝缘子串放在蓬布上，并将绝缘子擦拭干净，将大刀卡具及紧线丝杠和绝缘拉板连接好放在蓬布上，将紧线丝杠丝扣松开，把绝缘托瓶架及绝缘软梯、绝缘人身保护绳、火花间隙绝缘杆、屏蔽服、绝缘子检测仪、绝缘工具检测仪、万用表，摆放在蓬布上。
2. 检查工器具及检测绝缘子2.1首先应检查工器具型号、检测日期是否在有效期内，其次，还应对工器具外观进行检查，包括是否存在裂纹、破损等。
2.2然后检查紧线丝杠收紧，松弛是否处于良好工作状态，检查大刀卡具及紧线丝杠和绝缘拉板连接是否良好，检查合格的标准是：大刀卡具及紧线丝杠各组成部分零件表面均应光滑，无尖棱、毛刺、裂纹缺陷。
保持正常工作状态。
2.3检查测试绝缘拉板、火花间隙绝缘操作杆、绝缘托瓶架、绝缘软梯、绝缘绳，绝缘人身保护绳的绝缘情况。
检查合格标准为，分段绝缘电阻值应不低于700MΩ，检查万用表是否良好，并对屏蔽服进行电阻测量，检查合格标准为屏蔽服最远两端点间的电阻值不得大于20Ω.检查绝缘子检测仪是否良好，并对绝缘子进行测量，要求每片绝缘子的电阻值大于500MΩ。
3. 工作许可3.1得到工作许可命令后，由工作负责人组织班前会，宣读现场作业工作票，向全体工作人员交代工作任务及安全措施，工作负责人、专责监护人与杆塔上电工按照工作任务共同核对工作线路名称、杆号、色标无误后，杆塔上电工和专责监护人分别在工作任务单上签字。
3.2现场应测试气象条件是否满足带电作业要求；3.3应检查工作班成员精神状况；3.4应检查附近有无影响作业的环境；以上检查完毕，符合带电作业要求，方可开始登杆塔作业，专责监护人开始履行监护职责，专责监护人不得兼做其他工作。
4. 作业步骤和质量标准4.1按照带电作业现场标准化流程完成准备工作。
4.2 1号、2号电工登杆(塔)至作业横担位置，绑好安全带，挂好滑车及传递绳。
选择滑车挂点位置时，应注意既要方便工具的传递和取用，又要使工具的传递路线与操作相的引流线保持足够的安全距离。
4.3地面电工绑好火花间隙检测器传递至杆上，1号电工检测绝缘子。
4.4 地面电工将组装好的大刀卡具、丝杆、绝缘拉板、绝缘操作杆、绝缘托瓶架，按照操作顺序逐件传递至杆上。
4.5 1号电工持绝缘拉板及卡具，2号电工持绝缘操作杆，相互配合将大刀卡具前卡固定在导线侧二联板上，将大刀卡具后卡固定在横担二联板上。
安装大刀卡具前卡时应检查卡具插入到位，安装大刀卡具后卡时应确认插销到位并锁紧。
安装过程1号电工的身体部位不得超过第一片绝缘子。
4.6 2号电工手持绝缘操作杆与1号电工配合将绝缘脱瓶架的绝缘管插入导线侧支撑架，将绝缘托瓶架的三角固定架与大刀卡具后卡连接并上好螺栓。
绝缘托瓶架安装前应调节好导线侧支撑架的高度，使托瓶架的绝缘管能与绝缘子串平行、紧贴。
安装后应检查托瓶架两根绝缘管是否均已插入导线侧支撑架。
1号电工安装托瓶架的三角固定架时应注意手脚与横担下方的引流保持1．8m及以上的安全距离。
4.7 1号电工稍稍收紧丝杆，2号电工用绝缘操作杆对预先安装在大刀卡具前卡上的反光镜进行调整，以便看清碗头挂板和弹簧销，1号电工利用绝缘操作杆上的取销器取出导线侧碗头挂板内弹簧销。
取弹簧销前应收紧丝杆使其稍稍受力，以碗头挂板内的绝缘子球头不卡住弹簧销为宜。
4.8 1号电工继续收紧丝杆使绝缘子串松弛在绝缘托瓶架上，冲击检查承力工具后，2号电工用操作杆脱开绝缘子串与导线侧碗头挂板的连接。
收紧丝杆时用力要均匀，尽量减小绝缘拉板的扭动幅度。
2号电工脱碗头挂板时可利用绝缘操作杆前后移动绝缘子串，使碗头挂板内的球头便于脱出。
4.9 1号电工用传递绳绑牢绝缘子串地面电工拉住传递绳，1号电工取出横担侧第一片绝缘子的弹簧销，脱开绝缘子碗头与金具连接。
1号、2号电工与地面电工配合，利用传递绳将旧绝缘子传递至地面换上新绝缘子。
传递绝缘子应使用规范电工绳扣绑扎，1号电工取销、脱碗头时手和工具不得超过第二片绝缘子，绝缘子串吊离、放入托瓶架时应平稳顺滑防止绝缘子与金属部件磕碰或卡入托瓶架。
4.10 1号、2号电工配合恢复绝缘子串两侧的连接并上好弹簧销。
操作时应先恢复横担侧绝缘子碗头与球头挂环的连接并上好弹簧销，再通过调节丝杆和移动绝缘子串使导线侧最后一片绝缘子的球头对准碗头挂板的球窝，2号电工利用绝缘操作杆—亡的碗头扶正器恢复导线侧碗头挂板与绝缘子球头的连接。
4.11 1号、2号电工配合拆除工具，利用传递绳将工具传递至地面，检查塔上无遗留工具后，携带绝缘滑车及绝缘传递绳沿杆(塔)返回地面。
4.12 按带电作业现场标准化作业流程进行工作终结。
5. 安装工器具地面电工将组装好大刀卡具和托瓶架传递至杆塔上，由杆塔上电工和等电位电工安装好大刀卡具和托瓶架。
安装方式为：将大刀卡前后卡具分别安装在横担侧和导线侧三眼联板上，将托瓶架一端与前卡联结，地面人员收紧托瓶架尾绳，使托瓶架与绝缘子串紧密靠牢。
6. 摘除旧绝缘子杆塔上电工收紧丝杠并使之着力，杆塔上电工、等电位电工检查各承力工具连接是否靠牢后，由等电位电工取出绝缘子导线侧弯头挂板弹簧销子，使绝缘子串落入拖瓶架内，地面电工缓慢松弛拖瓶架绳索，使拖瓶架和绝缘子串垂直与地面。
杆塔上电工将拖瓶架拆除挂在横担上，将单轮滑车一端的绳头用活扣法系在第三、第四片绝缘子串之间，杆塔上电工取出绝缘子串横担侧弹簧销子。
7. 安装新绝缘子串地面电工慢松绝缘循环绳，利用旧绝缘子串的重量吊起新绝缘子串，此种方法称为新旧绝缘子交替法，在新旧绝缘子串上下传递过程中，地面电工控制好绝缘循环绳，新旧绝缘子串不得相互碰撞，也不能与塔身碰撞，地面电工与杆塔上电工、等电位电工配合将新绝缘子串传递至绝缘托瓶架上，杆塔上电工将绝缘子串与横担侧给好弹簧销子，解开绝缘子串上的绳扣，等电位电工将绝缘子串与导线侧弯头挂板安装好，并给好弹簧销子，杆塔上电工慢慢松弛紧线丝杠，卸去紧线丝杠机械荷载，由新更换绝缘子串承受导线水平荷载及张力。
8. 拆除工器具杆塔上电工、等电位电工检查新更换绝缘子串与横担侧挂点金具、导线侧弯头挂板连接部位受力情况是否正常，检查绝缘子串上两侧弹簧销子是否都已给好。
无问题后，杆塔上电工、等电位电工拆除大刀卡具和拖瓶架，与地面电工配合传送至地面。
等电位电工解开安全带距离带电体0.3米处停下，向工作负责人申请脱离电位，经工作负责人允许后，迅速脱离电位，沿绝缘软梯下至地面。
地面电工将软梯放至地面，杆塔上电工使用绝缘操作杆挑起倒翻脱离导线，将绝缘操作杆和倒翻绳索挂在一组绳索上，放至地面，杆塔上电工携带绝缘绳及单轮滑车，解开安全带、保护绳，从杆塔上回到地面。
9. 作业结束班后会工作负责人在工作任务单上填写工作任务执行情况，清点作业工器具，收好全部工器具，清理工作现场，此项作业完成。
10.安全注意事项10.1人身安全作业人员登杆塔过程中正确佩戴和使用安全防护用具，登稳抓牢，在杆塔上水平移动时，不能失去人身安全保护，用安全带、绝缘安全绳，交替进行人身保护，在新旧绝缘子交替过程中，要控制好绝缘循环绳，避免新旧绝缘子相互碰撞，及绝缘子与塔身碰撞，造成对人身安全的威胁，等电位作业人员身穿全套合格屏蔽服，由专责监护人检查各部位是否连接可靠，等电位作业人员转移电位前，必须经工作负责人许可，人体裸露部分与带电体不少于0.3米。
10.2 设备安全根据导线垂直荷载及张力计算工器具机械荷载，正确选择工器具，承力工具各连接部位应连接牢固，不能发生掉线事故，大刀卡具与绝缘子串横担挂点金具、导线侧金具连接牢固，大刀卡具及紧线丝杠与绝缘拉板连接牢固，当导线垂直荷载及张力转移到大刀卡具及紧线丝杠和绝缘拉板上时，在摘绝缘子串前，检查大刀卡具及紧线丝杠，绝缘拉板连接部位受力情况是否正常，无问题后再将绝缘子串与导线连接金具脱离，新绝缘子串安装好后，检查新绝缘子串连接是否正常，无问题后，方可拆除承力工具，结束作业。
