eirp测试方法
srrc认证测试标准
srrc认证测试标准
SRRC认证测试标准主要包括以下几部分：
1.工作频率范围：根据不同的产品频率段，具体的范围会有所不同。
2.发射功率：发射功率不得超过规定的最大值。
3.等效全向辐射功率（EIRP）：在规定的工作频率范围内，发射功率谱密度（EIRP）
不得超过规定的最大值。
4.最大功率谱密度：在规定的工作频率范围内，最大功率谱密度（EIRP）不得超过规
定的最大值。
5.载波容限：指信号的频率偏移与标称频率之比的最大值，通常用百分比表示。
6.带外发射功率（EIRP）：在规定的工作频率范围外，发射功率谱密度（EIRP）不得
超过规定的最大值。
7.杂散发射（辐射）功率：在规定的工作频率范围外，杂散发射（辐射）功率不得超
过规定的最大值。
这些标准是为了确保无线电设备的性能和质量符合国家的相关规定和标准。
如果产品需要出口到其他国家或地区，通常也需要满足当地的无线电管理规定和标准。

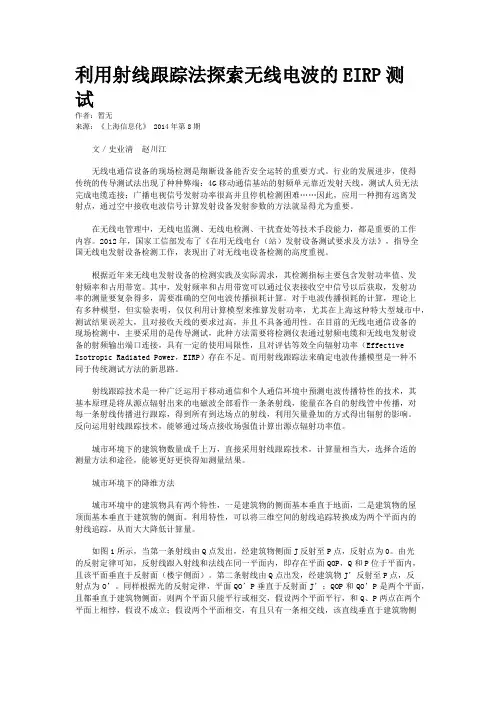

利用射线跟踪法探索无线电波的EIRP测试
利用射线跟踪法探索无线电波的EIRP测试作者：暂无来源：《上海信息化》 2014年第8期文／史业清赵川江无线电通信设备的现场检测是翔断设备能否安全运转的重要方式。
行业的发展进步，使得传统的传导测试法出现了种种弊端：4G移动通信基站的射频单元靠近发射天线，测试人员无法完成电缆连接；广播电视信号发射功率很高并且停机检测困难……因此，应用一种拥有远离发射点，通过空中接收电波信号计算发射设备发射参数的方法就显得尤为重要。
在无线电管理中，无线电监测、无线电检测、干扰查处等技术手段能力，都是重要的工作内容。
2012年，国家工信部发布了《在用无线电台（站）发射设备测试要求及方法》，指导全国无线电发射设备检测工作，表现出了对无线电设备检测的高度重视。
根据近年来无线电发射设备的检测实践及实际需求，其检测指标主要包含发射功率值、发射频率和占用带宽。
其中，发射频率和占用带宽可以通过仪表接收空中信号以后获取，发射功率的测量要复杂得多，需要准确的空间电波传播损耗计算。
对于电波传播损耗的计算，理论上有多种模型，但实验表明，仅仅利用计算模型来推算发射功率，尤其在上海这种特大型城市中，测试结果误差大，且对接收天线的要求过高，并且不具备通用性。
在目前的无线电通信设备的现场检测中，主要采用的是传导测试，此种方法需要将检测仪表通过射频电缆和无线电发射设备的射频输出端口连接，具有一定的使用局限性，且对评估等效全向辐射功率（Effective Isotropic Radiated Power，EIRP）存在不足。
而用射线跟踪法来确定电波传播模型是一种不同于传统测试方法的新思路。
射线跟踪技术是一种广泛运用于移动通信和个人通信环境中预测电波传播特性的技术，其基本原理是将从源点辐射出来的电磁波全部看作一条条射线，能量在各自的射线管中传播，对每一条射线传播进行跟踪，得到所有到达场点的射线，利用矢量叠加的方式得出辐射的影响。
反向运用射线跟踪技术，能够通过场点接收场强值计算出源点辐射功率值。
有效辐射功率的测试方法
有效辐射功率的测试方法作者：张强来源：《消费电子·下半月》2014年第08期摘要：有效辐射功率主要有三种测试方法：直接计算法、理想场地换算法、替代法。
三种方法各有利弊，适用情况也有区别。
本文分别这三种方法进行了详细介绍和比较。
关键词：有效辐射功率；各向同性有效辐射功率；理想场地换算法；替代法中图分类号：TM933.3 文献标识码：A 文章编号：1674-7712 （2014） 16-0000-01无线产品在做RF认证时，测试标准会对最大发射功率和杂散进行限定，除了用电场强度或磁场强度表示为，经常用有效辐射功率（或等效有效辐射功率）来表示。
当用有效辐射功率来表示时，不同的标准会规定一种或几种测试方法供选择。
本文依据FCC和CISPR相关标准，对测试方法逐一进行分析。
一、定义有效辐射功率（缩写为ERP，下同）。
被测产品天线端口发射功率乘以给定方向上相对于半波偶极子天线的天线增益。
各向同性有效辐射功率（缩写为EIRP，下同）。
被测产品天线端口发射功率乘以给定方向上相对于理想全向天线的天线增益。
二、測试方法介绍FCC（美国联邦通信委员会）对ERP和ERIP有详细说明和要求，具体规定在KDB 412172 D01 Determining ERP and EIRP v01中。
ETSI（欧洲电信标准协会）中无线协调标准中也有类似的规定。
三、直接计算法根据ERP或EIRP的定义，用天线端口的直量功率加上天线增益，再减去电缆损耗（用dB表示时）：ERP/EIRP=PT +GT–LC （1）其中，PT：表示天线端口的直量功率；GT：表示天线增益；LC：表示电缆损耗。
四、理想场地换算法首先测试场强E，然后按以下公式将场强换算成ERP或EIRP：PT/（4*π*R2）=E*E/（120*π）（2）其中PT即发射功率，即包含天线增益和电缆损耗的ERP或EIRP。
将公式（2）用dB表示：PT（dBm）=E（dBuV）+20logR-104.77 （3）当测试距离R=3m时：PT（dBm）=E（dBuV）-95.2 （4）五、替代法分两步：首先，被测产品（Transmitter under test）放置在测试桌上，分别测试水平极化和垂直极化方向的电平。
EIRP认证测试
行動與無線通訊訊號與通訊Outline`認識訊號`電磁波傳送的減損`理論上預測的模型認識訊號通訊系統(Communications System)最基本的架構從聲波到電波訊號的特徵`資訊與訊號的基本類別與型式`類比（Analog）`數位（Digital）訊號的特徵()()φ=2sinAt s+ftπ相位(phase)的觀念改變參數對於訊號波形的影響傅立葉級數(Fourier series)∑∞=++=1000)]2sin()2cos([2)(n n n t nf B t nf A A t x ππ傅立葉分析範例(續)-8-6-4-202468-0.200.20.40.60.811.2F o u rie r S e rie s e x p a n s io n o f a p e rio d ic s q u a re w a vet g (t )N =3傅立葉分析範例(續)-8-6-4-202468-0.200.20.40.60.811.2F o u rie r S e rie s e x p a n s io n o f a p e rio d ic s q u a re w a vet g (t )N =15傅立葉分析範例(續)-8-6-4-202468-0.200.20.40.60.811.2F o u r i e r S e r i e s e x p a n s i o n o f a p e r i o d i c s q u a r e w a vet g (t )N =101基本觀念`電磁波訊號頻率的範圍決定了電磁波訊號的頻寬(bandwidth) ，同時也影響所能傳送的資料速率基本觀念`頻寬`頻率的範圍(Hz)`資料輸輸速率(bits per second)`傳輸效率(throughput)資料與訊號之間的轉換電磁波傳送的減損電磁波傳送的減損`減弱(attenuation)與減弱失真(attenuation distortion) `延遲失真(delay distortion)`雜訊(noise)無線電波傳遞隨範圍遞變的特性減弱與減弱失真`訊號在媒體中傳輸會隨著經過的距離而衰減`發送器送出的訊號必須高於一個門檻值接收器才有辦法辨認`放大器(Amplifier)或接續器(Repeater)延遲失真`是指在一個傳輸系統輸出時，在一個波形由兩個或更多頻率波部分組成，由於不同頻率部分到達的時間不同而引起的失真減弱失真與延遲失真雜訊`交替干擾(Crosstalk)`電子耦合`脈波雜訊`閃電或是通訊系統突然失效`熱雜訊(Thermal Noise)`電子受熱影響而產生`白雜訊(White Noise)`調變間雜訊`發生在不同頻率用同個傳輸媒體`例：f1與f2混合產生f1+f2會干擾原在f1+f2的訊號`原因：傳輸系統(組件異常或超強訊號)的非線性訊號的強度-分貝(decibel)訊號的強度-分貝(decibel)`假設10mw的訊號輸入傳輸線路後，在一段距離之外測量到的強度為5mw，則該訊號衰減有多少?訊號的強度-分貝(decibel)`N dB=10log10(P2/P1)(5/10)=10*(-0.3)=-3dB10log10訊號的強度-分貝(decibel)`假設4mw的訊號輸入傳輸線路後，在一段距離傳輸線路強度衰減12dB，經過放大器之後增量35dB，最後再經過一段距傳輸線路強度衰減10dB，則該訊號強度為何?訊號的強度-分貝(decibel) `-12+35-10=13dB13=10log10(P2/4mW)P2= 4*101.3`N dB=10log10(P2/P1)頻道的容量(channel capacity)`薛南容量(Shannon Capacity)公式`當雜訊增加時，資料錯誤率也會跟著增加，因此傳輸效能也將受到影響`C表示通道容量(bits per second)`B是頻道的頻寬`SNR`Signal-to-Noise`Signal/Noise頻道的容量(channel capacity)`假設頻道的頻譜在3MHz到4MHz之間，SNR值為24dB，則理論上的頻道容量為何?頻道的容量(channel capacity)`B=4MHz-3MHz=1MHz`SNR dB=24dB=10log10(SNR)`SNR=102.4 = 251.18`C=106log2(1+251.18)=7.97*106理論上預測的模型無線電波傳遞的原理與特性`無線電訊號的傳遞模型`大規模的傳遞模型(large-scale propagation model)`小規模的傳遞模型(small-scale propagation model或fading model)`預測短距離內或是比較短時間內所收到的訊號強度變化大規模傳遞模型`自由空間裡的傳遞模型(free space propagation model)`基本的無線電傳遞機制(propagation mechanism) `室內的傳遞模型`室外的傳遞模型自由空間裡的傳遞模型基本的無線電傳遞機制基本的無線電傳遞機制`繞射`波在傳播時，若被一個大小接近於或小於波長的物體阻擋，光會自行繞過這個物體，繼續進行`散射`光遇到大氣中分子時便會與之發生相互作用，重新向四面八方發射出頻率與入射光相同的光束，但其強度較原本的光束弱`反射`波從一個介質進入另一個介質時，其傳播方向突然改變而回到其來源的介質，這種現象稱為反射。
rfid 测试流程
rfid 测试流程
RFID测试流程主要包括以下几个步骤：
1. 测试环境准备：搭建符合要求的测试环境，包括RFID读写器、标签、天线、测试设备等。
2. 标签编码测试：检查标签的编码是否符合规范，包括标签的唯一性编码、编码格式、编码长度等。
3. 标签读写测试：测试标签的读写功能是否正常，包括读、写、擦除、加密等操作。
4. 标签识别距离测试：测试标签在不同环境下的识别距离，记录并分析识别距离数据。
5. 性能测试：测试RFID系统的性能，包括读写速度、误码率、稳定性等。
6. 兼容性测试：测试RFID读写器与不同厂商的标签之间的兼容性。
7. 安全测试：测试RFID系统的安全性，包括标签的防伪性、数据加密等。
8. 可靠性测试：测试RFID系统的可靠性，包括标签的耐用性、长期稳定性等。
9. 环境适应性测试：测试RFID系统在各种环境下的适应性，包括温度、湿度、抗干扰能力等。
10. 成本测试：评估RFID系统的成本效益，包括标签成本、设备成本、维护成本等。
以上是RFID测试流程的基本步骤，具体的测试流程可能因不同的应用场景和需求而有所不同。
ERP与EIRP
ERP与EIRPEirp (Effective Isotropic Radiated Power)有效全向辐射功率还有EIRP：等效全向辐射功率 equivalent isotropically（等⽅性的）radiated power 的区别在RF测试中，经常遇到EIRP：等效全向辐射功率 equivalent isotropically（等⽅性的）radiated power⽆线电发射机供给天线的功率与在给定⽅向上天线绝对增益的乘积。
ERP：有效辐射功率 effective radiated power⽆线电发射机供给天线的功率和在给定⽅向上该天线相对于半波偶极振⼦的增益的乘积。
1.EIRP:在⽆线通信⼯程中，为了衡量⼲扰的强度，以及发射机发射强信号的能⼒，有必要定义⼀个名词：有效全向发射功率(Effective Isotropic Radiated Power,EIRP)。
各⽅向具有相同单位增益的理想全向天线，通常作为⽆线通信系统的参考天线。
有效全向发射功率(Effective Isotropic Radiated Power,EIRP)定义为：EIRP=PtGt，它表⽰同全向天线相⽐，可由发射机获得的在最⼤天线增益⽅向上的发射功率。
Pt表⽰发射机的发射功率，Gt表⽰发射天线的天线增益。
实际上⽤有效发射功率ERP(Effective Radiated Power)代替EIRP来表⽰同半波耦极⼦天线相⽐的最⼤发射功率。
注：耦极⼦天线具有1.64的增益（2.15dB），因此，ERP⽐EIRP低2.15dB。
ERP=读写器功率×天线增益;功率不是⼀概⽽论的，有ERP。
EIRP 、天线输出⼝平均功率、峰值功率等等;读卡器的功率是不变的，但是天线增益⾼可以提⾼场强密度，提⾼辐射距离EIRP：有效全向发射功率(Effective Isotropic Radiated Power)定义为：EIRP=Pt*Gt，它表⽰同全向天线相⽐，可由发射机获得的在最⼤天线增益⽅向上的发射功率。
一种卫星EIRP自动测试方法
更改 后 ， 接 口 的 匹 配 性ｌ 】 ］ 。在 卫 星 在 轨 测 试 中 ，
［ Ｐ ］ ＝ ＝ ＝ Ｅ Ｅ Ｉ ＲＰ ］ ＋Ｅ ｏ ］ 一Ｅ Ｌ ］
其 中：
Ｅ Ｉ ＲＰ （ Ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ Ｉ ｓ ｏ ｔ ｒ ｏ ｐ ｉ ｃ Ｒ ａ ｄ ｉ ａ ｔ ｅ ｄ Ｐ ｏ ｗｅ ｒ 等 效全 向 辐射 功率 值 ） 的测 量是 一个 重要 测试 项 目， 它 能够 直
引言
卫 星 的天线 发送 出 的功 率 和 该 天线 增 益 的 乘 积 ， 是
转 发器 在指 定方 向上 的辐 射功率 。 在 测试 中 ， 地 面 站 接 收 到 的 信 号 的功 率 可 表 示 为嘲 ：
卫 星发 射 成 功 后 一般 都 要 进 行在 轨 测 试试 验 ，
在轨 测试 的主要 目的 为 ： 测试 星地 数 传 信 道 各 项 技
卫星 Ｅ Ｉ Ｒ Ｐ值 ， 避免了传统测试方法的人工误差 ， 具有高效性和实时性等特点 。以 Ｆ Ｙ ３ Ｃ ５ ３ ２轨 Ｅ Ｉ Ｒ Ｐ的 测试 为 例 ，
简 要 阐述 这 种 自动化 测 试 方 法 的 测 试 过 程 。 关 键 词 Ｅ Ｉ Ｒ Ｐ； 在轨测试 ； Ｆ Ｙ３ Ｃ 中 图 分 类 号 ：Ｐ ４ ０ ５ Ｄ ＯＩ ：１ ０ ． １ ９ ５ １ ７ ／ ｊ ． １ ６ ７ １ ６ ３ ４ ５ ． ２ ０ １ ６ ０ ２ ７ ４ 文献标识码 ｉ Ａ
第 ３期
闫振 宇 等 ： 一种卫星 Ｅ Ｉ ＲＰ 自动 测试 方法
４ ２ １
号功 率 可 由频 谱 仪 获 得 ， 自由空 间传 输 损 耗 的计 算
ⅠNR检验操作流程
ⅠNR检验操作流程NR检验操作流程是指对新无线电技术（5G）的网络进行测试和验证，以确保其性能和功能符合标准和规范。
下面是一个基本的NR检验操作流程，包括准备、测试和辅助工具等方面。
一、准备工作1.确定测试目标：明确要测试的功能和能力，比如信号覆盖范围、容量和吞吐量等。
2.准备测试平台和设备：根据测试目标选择合适的测试平台和设备，如基站仿真器、信号发生器和接收器等。
3.确定测试环境：选择合适的测试环境，包括室内或室外、城市或农村等。
1.设置测试参数：根据测试目标和环境，设置合适的测试参数，如频段、带宽、调制方式等。
2.进行信号发射：使用信号发生器模拟NR信号，并发送到待测试的基站。
3.基站接收信号：让待测试的基站接收并处理NR信号。
4.监测信号传输：使用测试工具监测信号的传输过程和质量，比如信号强度、误码率和误比特率等。
5.测量无线覆盖：在不同位置和距离上进行测量，评估信号的覆盖范围和强度。
6.测试吞吐量：通过发送不同大小的数据包，测试基站的吞吐量性能。
7.测试容量：通过同时连接多个用户设备，在不同负载条件下测试基站的容量。
8.验证调度与资源分配：测试基站在不同调度算法和资源分配策略下的行为和性能。
9.测试干扰和抗干扰性能：模拟其他无线设备的干扰和干扰抑制能力，评估基站的干扰和抗干扰性能。
10.测试时延和时钟同步：测试基站处理信号的时延和时钟同步的准确性。
11.验证功能：测试基站的各种功能，如呼叫控制、数据传输、移动切换等。
12.分析和记录测试结果：对测试结果进行分析和记录，包括信号质量、容量、干扰等方面。
三、辅助工具1.基站仿真器：用于模拟基站的行为和响应，为测试提供基础环境。
2.信号发生器：生成和发送模拟的NR信号，供基站接收和处理。
3.接收器：用于接收和分析基站传输的NR信号。
4.频谱分析仪：用于监测信号的频谱特性，包括频率、带宽和幅度等。
5.信号发射分析工具：用于监测和分析信号发射的过程和性能。
