跌落式熔断器熔丝故障原因分析示范文本
文件编号：RHD-QB-K8342 （安全管理范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
跌落式熔断器熔丝故障原因分析示范文本
跌落式熔断器熔丝故障原因分析示
范文本
操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1 原因分析
1.1 熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。
但是，从往年的统计图表中可明显地看出，不正常熔断有时间规律和气候规律，反映在每年的7～8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。
这说明了熔丝不正常熔断，其原因有：(1)熔丝容量与配变容量配置不当，达不到熔丝配置的技术标准。
(2)熔丝的质量不过关，熔断特性比较差。
1.2 熔丝轧断从往年的统计图表中还可看出，
熔丝由于轧伤引起掉管没有特别的时间规律和气候规律，而从熔丝本体轧断的部位来分析，发现一是熔丝两端固定的螺栓处，二是熔丝在熔丝管两端的金属铸件转角处。
熔丝轧断的原因有：
(1)在拧紧螺栓时，熔丝末端随螺栓的转动而绕转断股。
(2)由于熔丝管两端金属铸件转角处有凹凸锋利刃口，熔丝在固定上紧以后，经过一段时间运行，受机械力震动的影响，熔丝被割伤而断股。
1.3 熔丝松脱熔丝在跌落式熔断器上使用时，长期处于受力状态。
在更换熔丝时，如果上得过紧或过松，经过一段时间的运行之后，由于受到自然环境、机械震动和长时间受力等影响，就会使熔丝在过紧状态下拉出，或者熔丝较原先更换时拉长松脱，造成掉管故障。
其原因有：
(1)更换熔丝时，调整受力不适当。
(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。
(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。
2 对策
2.1 采购合格的产品。
2.2 配置的熔丝容量应按有关规程规定选取：
(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。
变压器容量在100kV．A以下，其一次侧熔丝可按2～3倍
额定电流选用；在100kV．A及以上的配变，其一次侧熔丝可按1.5～2倍额定电流选用。
(2)分支线路干线熔丝主要作为过负荷保护，一般按分支线路最大负荷电流选择熔丝的额定电流，熔断时间应小于变电所出线开关电流保护装置的整定时间。
(3)建立跌落式熔断器运行检修台账和制度，对运行时间已在5年以上的跌落式熔断器，应分批更换。
(4)提高电工的技术素质和检修工艺。
在安装或更换熔丝时，要使其受力适度，避免过松、过紧。
(5)对熔丝管两端存在的铸件不平缺陷问题，生产厂家应进行“倒角”处理或作其他改进。
这里写地址或者组织名称
Write Your Company Address Or Phone Number Here。

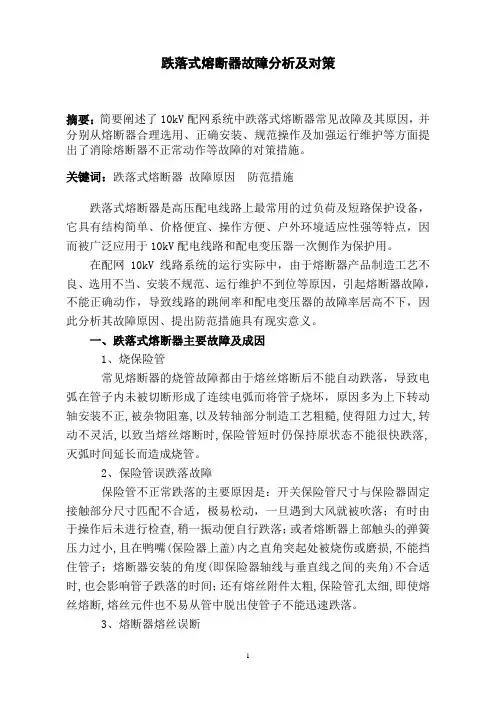

跌落式熔断器故障分析及对策
跌落式熔断器故障分析及对策摘要：简要阐述了10kV配网系统中跌落式熔断器常见故障及其原因，并分别从熔断器合理选用、正确安装、规范操作及加强运行维护等方面提出了消除熔断器不正常动作等故障的对策措施。
关键词：跌落式熔断器故障原因防范措施跌落式熔断器是高压配电线路上最常用的过负荷及短路保护设备，它具有结构简单、价格便宜、操作方便、户外环境适应性强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧作为保护用。
在配网10kV线路系统的运行实际中，由于熔断器产品制造工艺不良、选用不当、安装不规范、运行维护不到位等原因，引起熔断器故障，不能正确动作，导致线路的跳闸率和配电变压器的故障率居高不下，因此分析其故障原因、提出防范措施具有现实意义。
一、跌落式熔断器主要故障及成因1、烧保险管常见熔断器的烧管故障都由于熔丝熔断后不能自动跌落，导致电弧在管子内未被切断形成了连续电弧而将管子烧坏，原因多为上下转动轴安装不正,被杂物阻塞,以及转轴部分制造工艺粗糙,使得阻力过大,转动不灵活,以致当熔丝熔断时,保险管短时仍保持原状态不能很快跌落,灭弧时间延长而造成烧管。
2、保险管误跌落故障保险管不正常跌落的主要原因是：开关保险管尺寸与保险器固定接触部分尺寸匹配不合适，极易松动，一旦遇到大风就被吹落；有时由于操作后未进行检查,稍一振动便自行跌落；或者熔断器上部触头的弹簧压力过小,且在鸭嘴(保险器上盖)内之直角突起处被烧伤或磨损,不能挡住管子；熔断器安装的角度(即保险器轴线与垂直线之间的夹角)不合适时,也会影响管子跌落的时间；还有熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。
3、熔断器熔丝误断熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量，保险丝误熔断；如果重复发生，往往是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断；保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断；另外,锡合金焊接的和带丝弦或弹簧的旧式保险熔丝,受到温度影响后因性能改变,又易氧化生锈,最易发生误熔断。
10kV跌落式熔断器常见故障分析
10kV跌落式熔断器常见故障分析摘要：10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV 配电线路分支线上，可缩小停电范围，又因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感；如果安装在配电变压器上，可以作为配电变压器的主保护。
本文主要对跌落式熔断器的故障进行了分析，并提出了相关的改进措施，可供同行参考。
关键词：跌落式熔断器；配电线路；故障Abstract：10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words：Drop type fuse；Distribution line；Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一，安装在配电变压器的一次侧，既有保护线路和变压器的作用，又有控制变压器投退的功能。
10KV跌落式熔断器故障分析及防范
２ Ｐ４ 蕊 Ｕ Ｕ Ｉ４ Ｕ ．
。ｄ ｍ
工业技术
１Ｋ Ｖ跌落 式熔 断器故 障分析 及 防范 ０
孙 路 阳
（ 华婺 城 供 电局 ， 江 金 华 ３ １０ ） 金 浙 ２０ ０ 摘 要： 要保证 配 网安全稳 定运行 ， 须 坚持 “ 必 安全 第一 ， 防为主 ” 方针 ， 主要 设备 的健 康 水平起 到 了关键 性 的作 用。本文 结合 预 的 其 日常工作 经验 ， 配 网运行 中跌 落 式熔 断器及 熔丝 等常 用主要 设备 的检修 与 维护进 行介 绍 分析 ， 对 达到 提 高配 电的运 行 水平和故 障 防
３ ． 管 的长度 调 整应 适 中 ，要求 合 闸 ５熔 ５１ 熔 管 内必须使 用标 准熔体 ， ．３ ． 禁止 用 鸭 嘴舌 头 能扣 住触 头 长度 的三分 之 二 以上 ， 铜 丝铝 丝代 替熔体 ， 不准 用铜丝 、 更 铝丝及 铁 以免 发生 自行跌 落 的误动作 ，熔 管亦 不可 顶 丝将 触 头绑扎 住使 用 。 ５１ 对 新安 装或更 换 的熔断 器 ， ．４ ． 要严 格 死鸭 嘴 ，以防止 熔体 熔断后 熔 管不 能及 时跌 验 收工 序 ， 必须满 足规 程质 量要求 ， 安装 熔管 落。 ５左右 的倾 下角 。 ３ ． 使 用的 熔体 必须 是 正规 厂 家 的标 角 度达 到 ２ 。 ６所 准产 品 ， 具有 一定 的机械 强度 ， 并 一般 要求 熔 ５１ ．５更 换新 的 同规格熔 体 ， 可将熔 断 ． 不 体 最少 能承受 １７ ４ Ｎ以上 的拉力 。 后 的熔 体联 结起 来再 装入熔管 继续使 用。 ３ ０ Ｖ跌 落式 熔断 器安 装 在户 外 ， ． １Ｋ ７ 要 ５１ ．６断 器进 行巡 视 ， ． 每月不 少于一 次夜 求相 间距 离大 于 ０ ｍ。 ． ５ 间巡视 ， 看有 无放 电火 花和 接触不 良现象 ， 杳 ４跌落 式熔 断器 的检修操 作 有放 电 ，会 伴 有嘶 嘶 的响声 ，要尽早 安排处 般 情况 下不 允许带 负荷 操作 跌落 式熔 理 。 断器 ， 只允许其 操作 空载设 备（ 线路 ）但 在农 。 ５ ． 停 电检 修 时应 对熔 断 器做 如下 内 ２在 网 ＩＫ 配 电 线 路 分 支 线 和额 定 容 量 小 于 容 的检查 ＯＶ ２０ Ｖ ０ Ｋ Ａ的配 电变 压器 允 许按 下列 要 求 带负 ５ ． 、 触 头 接触 是 否 吻合 ， 密 完 ． １静 动 ２ 紧 好 ， 否烧 伤痕 迹 。 有 荷 操作 ： ４１操作 时由两 人进 行 （ ． 一人 监 护 ， 一人 ５ ． 熔断 器转 动部 位是 否灵活 ， ．２ ２ 有否 锈 操作 ） ，但必 须戴 经试 验合格 的绝 缘手 套 ， 穿 蚀 、 转动不灵等异常 ， 零部件是否损坏、 弹簧 绝缘靴 、 戴护 目眼镜 ， 用 电压等级 相 匹配 的 有 否锈蚀 。 使 合格绝 缘棒 操作 ，在雷 电或 者大 雨 的气 候下 ５ ． 熔体 本 身有否 受 到损伤 ， 长期 通 ．３ ２ 经 禁止操 作 。 电后有 无发热 伸长 过多 变得松 弛无力 。 ４２ ＿在拉 闸操 作 时 ， 一般 规定 为先 拉断 中 ５ ． 熔 管 经 多 次动 作 管 内产 气 用 消弧 ．４ ２ 间相 ，再拉 背风 的边 相 ，最 后拉 断迎 风 的边 管 是 否烧 伤 及 日晒雨 淋 后是 否损 伤变 形 、 长 花。 相 。因为配 电变 压器 由三 相运行 改 为两相 运 度 是 否缩短 。 ２ 熔 管转 动轴粗 糙 不灵 活 ，使 熔 管角 行 ， 中间相 时所 产生 的电弧 火花 最小 ， ． ２ 拉断 不 ５． ．５清扫 绝 缘子 并检 查有无 损伤 、 ２ 裂纹 度达不 到规 程要求 。尤其 是配 备 的熔 管 过长 致造 成相 间短路 。 次是拉 断背风 边相 ， 其 因为 或放 电 痕迹 ， 开上 、 引线 后 ， ２０Ｖ摇 拆 下 用 ５０ 将鸭 嘴顶死 ，造成熔 体熔 断后 熔管 不 能迅速 中间相 己被拉 开 ，背 风边 相与 迎风 边相 的距 表测试 绝缘 电 阻应大 于 ３ ０ ￣ ０ ＭＩ。 即使 造成 相间 ５２ ．６检 查 熔 断 器上 下 连 接 引线 有无 松 ． 跌 落 ， 法 及时 将 电弧 切断 、 灭 ， 成熔 管 离增 加 了一倍 ， 有过 电压产 生 ， 无 熄 造 最 放 过 烧 毁或 爆炸 ； 管 尺寸 短 ， 闸 困难 ， 接 短 路的可 能性也 很小 。 后拉断迎 风边相 时 ， 动 、 电 、 热现 象 。 熔 合 触头 触不 良产 生电火花 。 仅有 对地 的电容 电流 ，产生 的 电火 花则 已很 对上 述项 日检 查 出的缺 陷一定要 认真 检 ２３熔 断器 额定 断开 容 量小 ，其 下 限值 轻 微 。 － 修处 理 。 ４３合 闸 的 时候 操 作 顺 序 拉 闸 时 相反 ， － ６熔丝 熔 断原 因分析 小 于 被 保 护 系统 的 三 相 短 路 容 量 。 目前 ， ６１熔 丝 不正 常 熔断 引起 掉 管 ，从理论 ． １Ｋ ０ Ｖ户 外 跌落 式 熔 断 器 分 为 三 种 型 号 ， 即 先合 迎 风边相 ， 背风 的边 相 ， 后合 上 中 再合 最 ５Ａ、ＯＡ、０Ａ ０Ａ跌 落式 断器 的遮 断能 间相 。 ０ ＩＯ ２０ 。２０ 上 说是熔 丝保 护起 到 了作 用 。 是 ， 以往 的 但 从 力 上限是 ２０ Ｖ 。 限是 ２ Ｍ Ａ 根 据其 遮 ０Ｍ Ａ 下 ０Ｖ 。 ４ 操作 熔 管是 一项 频 繁 的项 目，注意 统计 中可 明显地 看 出 ，不正 常熔 断有时 间和 ． ４ — 月间 ，气 温 断容量的能力， 我们不难看出， 短路故障时熔 不到便 会造 成触 头烧 伤引起 接触 不 良 ，使触 气 候规 律 ，多发 生在 每年 的 ７ ８ 用 配变 负载上 升快 。这说 明 了 体 熔断后 不能及 时灭 弧 ，也 容易 使熔 管消 毁 头过 热 ， 簧退 火 ， 使触 头 接触 更 为不 良 ， 高 、 电负荷 大 、 弹 促 或 爆炸 。 形成 恶性循 环 。所 以 ， 、 熔管 时要 用力适 熔 丝不 正常 熔断 的重 要原 因 ：一是熔丝 容量 拉 合 ２ 有些 新开关 熔管 尺 寸 与熔 断 器 固定 度 ，合好 后 要仔 细检查 鸭 嘴舌头 能紧 紧扣住 与 配变 容量 配置 不 当 ，达 不到熔 丝配置 的技 ． ４ 二是 熔断特 性 比 接触部分尺寸匹配不合适， 极易松动。 在运行 舌头 长度 三分之 二 以上 ，可用拉 闸杆 钩住 上 术 标准 ； 熔丝 的 质量不 过关 ， 中一旦 遇到外力 作用 、 振动 或者 大风 天气 ， 便 鸭嘴 向下 压几 下 ，再 轻轻试 拉 ，检查 是 否合 较 差 。 会 自行 误动而 跌落 ， 不但减 少 了售 电量 ， 而且 好 。 闸时未 能到位或 未合 牢靠 ， 断器 上静 合 熔 ６２熔 丝 由于 轧伤 引 起掉 管没 有特 别 的 ． 触头 压力 不足 ，极易 造成 触头 烧伤或 者 熔管 时间 规律 和气候 规 律 ，从 熔丝 本体 轧断 的部 也很难 保证供 电可靠 率指标 。 位来看 有 两点 ： 熔丝 两端 固定 的螺 栓处 ， 一是 ３ 跌落式 熔断器 的检修安 装要 点 自行 跌落 。 ３１安装 时应 将熔 体 拉紧 （ 熔 体 大约 ． 使 ５跌落 式熔 断器 的运行维 护管理 二是熔 丝在 熔丝 管两端 的金 属铸件转 角处 。 ５１为使熔 断 器能 更可 靠 、 ． 安全 的运行 ， ６３在 拧 紧螺 栓 时 ，熔丝 末端 随螺 栓 的 ． 受到 ２． ４ Ｎ左右的拉力 ）否则容易引起触头 ５ ， 发热 。 除按 规程 要求 严格地 选择 正 规厂家 生产 的合 转动 而绕转 断股 。 ３ ． 断器 安装 在横 担 （ ２熔 构架 ） 应 牢 固 格产 品及 配件 包括 熔件 等外 ，在运行 维 护管 上 ６ 由于 熔丝 管两 端 金 属铸件 转 角处 有 ． ４ 理 中应特 别注 意 以下 事��

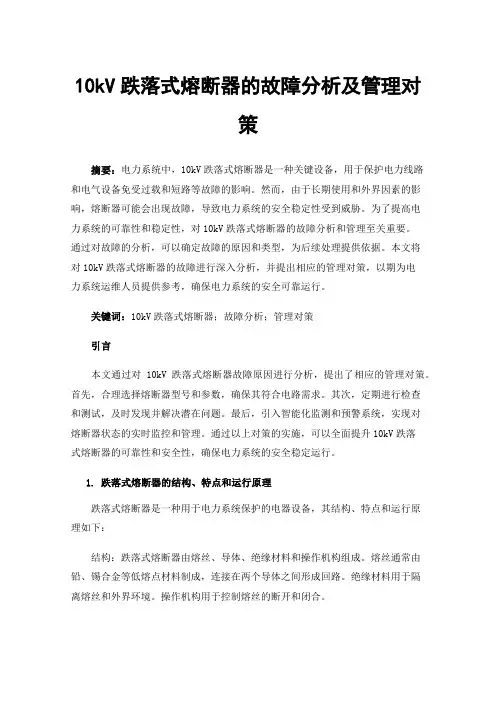

10kV跌落式熔断器的故障分析及管理对策
10kV跌落式熔断器的故障分析及管理对策摘要：电力系统中，10kV跌落式熔断器是一种关键设备，用于保护电力线路和电气设备免受过载和短路等故障的影响。
然而，由于长期使用和外界因素的影响，熔断器可能会出现故障，导致电力系统的安全稳定性受到威胁。
为了提高电力系统的可靠性和稳定性，对10kV跌落式熔断器的故障分析和管理至关重要。
通过对故障的分析，可以确定故障的原因和类型，为后续处理提供依据。
本文将对10kV跌落式熔断器的故障进行深入分析，并提出相应的管理对策，以期为电力系统运维人员提供参考，确保电力系统的安全可靠运行。
关键词：10kV跌落式熔断器；故障分析；管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析，提出了相应的管理对策。
首先，合理选择熔断器型号和参数，确保其符合电路需求。
其次，定期进行检查和测试，及时发现并解决潜在问题。
最后，引入智能化监测和预警系统，实现对熔断器状态的实时监控和管理。
通过以上对策的实施，可以全面提升10kV跌落式熔断器的可靠性和安全性，确保电力系统的安全稳定运行。
1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备，其结构、特点和运行原理如下：结构：跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。
熔丝通常由铅、锡合金等低熔点材料制成，连接在两个导体之间形成回路。
绝缘材料用于隔离熔丝和外界环境。
操作机构用于控制熔丝的断开和闭合。
特点：跌落式熔断器具有以下几个特点：高可靠性：由于采用了可靠的熔丝材料，跌落式熔断器能够在短时间内断开电路并保护电力系统。
快速动作：当电流超过熔丝的额定值时，熔丝迅速融化，使电路断开，实现快速动作的保护功能。
可替换性：一旦熔丝熔断，可以方便地更换熔丝以恢复电力系统的正常运行。
灵活性：熔丝的额定电流可以根据电路负载需求进行选择和调整，以满足不同电力系统的保护需求[1]。
运行原理：跌落式熔断器的运行原理基于熔丝的熔化现象。

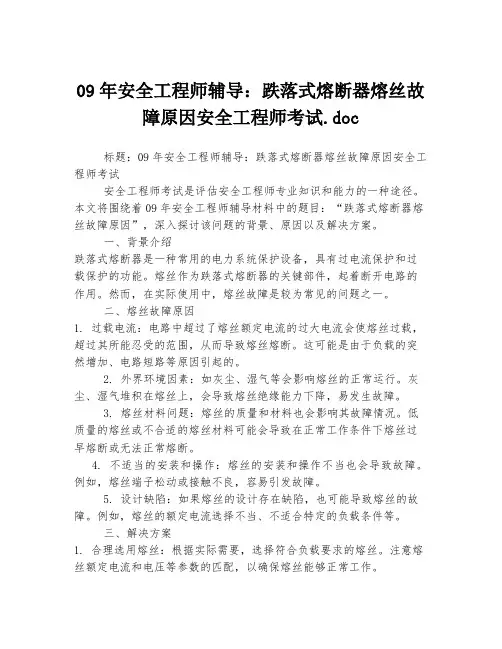

09年安全工程师辅导：跌落式熔断器熔丝故障原因安全工程师考试.doc
09年安全工程师辅导：跌落式熔断器熔丝故障原因安全工程师考试.doc标题：09年安全工程师辅导：跌落式熔断器熔丝故障原因安全工程师考试安全工程师考试是评估安全工程师专业知识和能力的一种途径。
本文将围绕着09年安全工程师辅导材料中的题目：“跌落式熔断器熔丝故障原因”，深入探讨该问题的背景、原因以及解决方案。
一、背景介绍跌落式熔断器是一种常用的电力系统保护设备，具有过电流保护和过载保护的功能。
熔丝作为跌落式熔断器的关键部件，起着断开电路的作用。
然而，在实际使用中，熔丝故障是较为常见的问题之一。
二、熔丝故障原因1. 过载电流：电路中超过了熔丝额定电流的过大电流会使熔丝过载，超过其所能忍受的范围，从而导致熔丝熔断。
这可能是由于负载的突然增加、电路短路等原因引起的。
2. 外界环境因素：如灰尘、湿气等会影响熔丝的正常运行。
灰尘、湿气堆积在熔丝上，会导致熔丝绝缘能力下降，易发生故障。
3. 熔丝材料问题：熔丝的质量和材料也会影响其故障情况。
低质量的熔丝或不合适的熔丝材料可能会导致在正常工作条件下熔丝过早熔断或无法正常熔断。
4. 不适当的安装和操作：熔丝的安装和操作不当也会导致故障。
例如，熔丝端子松动或接触不良，容易引发故障。
5. 设计缺陷：如果熔丝的设计存在缺陷，也可能导致熔丝的故障。
例如，熔丝的额定电流选择不当、不适合特定的负载条件等。
三、解决方案1. 合理选用熔丝：根据实际需要，选择符合负载要求的熔丝。
注意熔丝额定电流和电压等参数的匹配，以确保熔丝能够正常工作。
2. 加强维护保养：定期清洁熔丝，去除积尘和湿气。
同时，定期检查熔丝的连接情况，确保端子紧固，接触良好。
3. 定期检测和测试：设立定期检测计划，对熔丝进行电流和电压等参数的检测和测试，以确保熔丝处于良好工作状态。
4. 提高安装质量：在安装熔丝时，确保端子连接牢固，信号导线正确连接，避免松动或接触不良的情况发生。
5. 密切关注熔丝制造商和供应商的建议：根据熔丝制造商和供应商的建议，及时了解熔丝新技术和产品的信息，更新使用和维护方法。

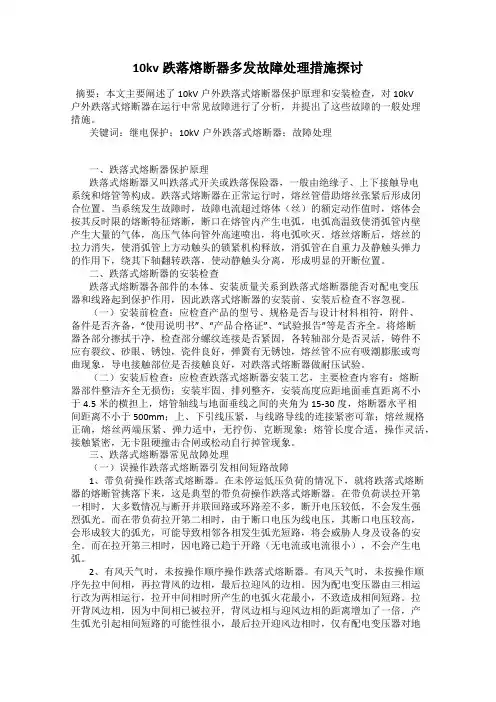

10kv跌落熔断器多发故障处理措施探讨
10kv跌落熔断器多发故障处理措施探讨摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。
关键词：继电保护；10kV户外跌落式熔断器；故障处理一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。
当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。
熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。
二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。
（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。
将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。
（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。
10kV跌落式熔断器掉管和熔断故障的解决方法探讨
10kV跌落式熔断器掉管和熔断故障的解决方法探讨提出福建龙岩配电网挂网运行的10kV户外跌落式熔断器在实际运行中容易出现的问题、缺陷和故障，对熔断器异常掉管和不明原因熔断两种典型故障进行针对性地剖析、探讨并尝试解决，结合实际提出消缺、解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。
标签：跌落式熔断器故障剖析措施10kV户外跌落式熔断器因结构简单、维护方便、使用可靠、有明显断开点的特点，被广泛安装在城、农配电网络上，保护10kV架空配电分支线路和配电变压器不受故障影响。
从福建龙岩供电系统近两年10kV线路事故统计发现，跌落式熔断器安装质量、维护不到位、老旧破损、异常掉管、熔丝不明原因熔断等情况导致熔断器失去通电、保护作用，扩大停电范围。
为此，结合多年配网管理经验，针对挂网运行的跌落式熔断器异常掉管、熔丝不明原因熔断的故障情况进行针对性地剖析，提出改进措施并加以实施，不断提高熔断器的运行可靠性，取得良好成效。
1 跌落式熔断器的结构、特点和运行原理熔断器安装在10kV配电线路分支线上，具备了隔离开关的功能，可缩小停电范围；安装在配电变压器上，可以作为配电变压器的主保护，配变和台区低压线路出现缺陷、故障时，投、切操作跌落式熔断器可形成一个明显的断开点，快速隔离故障的同时减少停电范围。
熔断器一般由绝缘子、上下接触导电系统和熔管等构成，其工作原理：①在正常运行时，将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态（合闸状态）并保持这一状态；②当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。
熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置，达到切除故障段线路或故障设备的目的。
跌落式熔断器的常见故障及防范措施
跌落式熔断器的常见故障及防范措施
跌落式熔断器是一种常见的电力保护装置，用于限制电路中短路电流的大小，防止电路中的设备受到损坏或者引起事故。
然而，在使用过程中，跌落式熔断器也会遇到一些常见的故障，为此需要采取相应的防范措施来确保其正常运行。
常见故障：
1. 熔断片熔断：在电路中，短路电流超过熔断片的额定电流时，熔断片会熔断，当出现熔丝熔断后，电路就不能通电了。
2. 熔丝老化：熔丝在长期使用过程中会受到电弧熔化的影响，从而会导致熔丝变得老化，最终熔断。
3. 接触不良：跌落式熔断器中每个接触点存在着连接不良的可能性，若出现接触不良，则会影响电路传输能力，甚至发生故障。
4. 电气绝缘性能下降：由于跌落式熔断器长期工作将会导致其电气绝缘性能出现下降，其可能引起电压过载和其他故障。
防范措施：
1. 选择合适熔断器：在选购熔断器时，一定要按照电路的额定电流、额定电压等规定来选择合适的熔断器。
2. 确保熔片的质量：为了防止熔片熔断，在选择熔片时必须保证其材质和质量保持一致，并且选择合适电流等级的熔断片。
3. 定期检查：在日常使用中，应定期检验跌落式熔断器，保证其在运行过程中不会出现问题。
4. 安全操作：在熔断器使用中要注意安全操作，避免恶意损坏、超负荷等情况的发生。
5. 更换老化的熔丝：当熔丝老化时，必须及时更换新的熔丝，避免因熔丝熔断引起其他故障。
总之，在使用跌落式熔断器的过程中，必须注意与电路的匹配度、质量等问题，切勿因追求低价而选择质量差的熔断器。
同时，定期检
查和保养也是必要的，进行有效的预防措施，防止跌落式熔断器出现故障。
跌落式熔断器故障原因
时间带 电 ， 直到 烧毁 线 圈 ， 严 重 时 还 会 烧 毁 保 护 装 置 及 操作 板 。 而ｘ ２于 ， 有 些弹 簧机 构来 说 ， 操 作 回 路 是 没 有 辅 助 接 点 的。特 别是合 闸回路 ， 在 断路器 合 闸后 ， 合 闸脉 冲一 直触发 ， 若 此 时继 电保护 分 闸动作 ， 由 于 合 闸命 令 存在 ， 断路 器在 分 闸后重 合 ， 如 果 此 次 故 障 为 永 久 性 故 障。 保 护将再 次 动作 跳开 断路 器 。如此 。 断 路 器 将 会 多
路控 制 方式 的基 础上 。 在 控 制 回 路 中 串联 时 间 继 电器 ， 从 而达 到保 护断 路器 分 、 合 闸线 圈 的 目的 。 ２ ． １ 时 间继 电器 的保护 原理 在 断 路 器 二 次 回路 中 串联 时 间 继 电 器 和 中 间 动 作
（ ０ ５ ６ ０ ０ １ ） 河北 省邯郸 市城 郊 水 电管理 处
次合 、 分闸， 这将 加剧 断路 器毁 坏 ， 造成 事故 扩大 。
电流 经 过保 护 装 置 到断 路 器 动作 机构 这 一 部 分 时 间 。
通 过 反复试 验 验证 ， 将 时 间继 电器 整定 为 ２ ． ５ Ｓ较 为 合
适 。 可 以 有 效 地 分 断 操 作 回路 ， 还 能 保 证 断 路 器 动 作 时
良后 ， 高 压 柜运 行 情况 正 常 ， 没 有 发现 分 、 合 闸线 圈烧
毁 的 现 象 ．仅 因 时 间 继 电 器 选 型 不 对 造 成 时 间 继 电 器 故 障过 ． 更换 后再 无此 类故 障发 生 。 ２ ０ １ ４ — ０ ７ — ０ ８ 收稿
回路 进 行 改 进 ， 才 能 在 断 路 器 辅 助 接 点 动 作 不 正 确 或 操 作 机 构 内部 故 障 时 ， 及 时断开 断路 器 的操作 回路 ， 从 而避 免分 、 合 闸 线 圈 因 长 时 间 带 电烧 毁 。 可 在 原 二 次 回
跌落式熔断器熔丝故障原因分析(正式版)
文件编号：TP-AR-L8342跌落式熔断器熔丝故障原因分析（正式版）In TermS Of OrganiZatiOn Management, It IS NeCeSSary TO FOrm A Certain GUiding And PIanning EXeCUtable Plan, SO AS TO HeIP DeCiSiOn-MakerS TO CarrY OUt Better PrOdUCtiOn And Management FrOm MUItiPle Perspectives.（示范文本）文件编号：TP-AR-L8342编订： ______________审核： ______________单位： ______________跌落式熔断器熔丝故障原因分析(正式版)使用注恿：该安全管理资料可用在组织/机构/单位管理上，形成•定的具有指导性，规划性的 可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情 况作相应修改，请在使用时认真阅读。
1原因分析1.1熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。
但是，从往年的统计 图表中可明显地看出，不正常熔断有时间规律和气候 规律，反映在每年的7~8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。
与配变容量配置不当，达不到熔丝配置的技术标准。
(2) 熔丝的质量不过关，熔断特性比较差。
1.2熔丝轧断从往年的统计图表中还可看出,这说明了熔丝不正常熔断，其原因有: (1)熔丝容量(1)更换熔丝时，调整受力不适当。
(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。
(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。
2对策2. 1采购合格的产品。
2.2配置的熔丝容量应按有关规程规定选取：(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。
