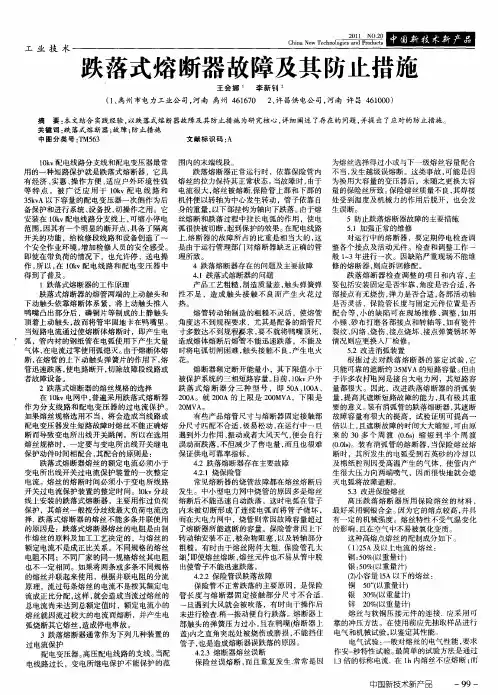

跌落式熔断器常见故障及防范措施(正式)
跌落式熔断器故障及其防止措施
ＣｎＮｗ ｅ ｎｏｅａ ｏ・ ｈａ ｅＴ ｈ ｌｉ ｄｒｕｓ ｉ ｃ ｏｇｓｎ Ｐｄ ｔ ｃ
跌 落式熔 断器 故 障及其 防止 措施
王 会 娜 李 新 钊
（ 、 州 市 电力 工业 公 司 ， 南 禹 州 ４ １７ ２ 许 昌供 电公 司 ， 南 许 昌 ４ １０ ） １禹 河 ６ ６０ 、 河 ６０ ０
１ｋ 配 电线 路分 支线 和配 电变 压器最 常 围 内的末端 线段 。 ０ｖ 为熔丝 选 择得 过小 或与 下一 级熔 丝容 量 配合 用 的一种 短 路保 护就 是跌 落 式熔 断器 ，它 具 跌 落熔 断 器正 常运 行时 ，依靠 保 险管 内 不 当 ， 越级 误熔 断 。这类 事故 ， 能是 因 发生 可 有 经 济 、 惠 、 作方 便 、 应 户 外 环境 性 强 熔 丝 的拉力 保持 其正 常状 态 。 实 操 适 当故 障时 ， 由于 为换 用大 容量 的变 压器 后 ，未 随之更 换 大容 等 特 点 ，被 广 泛 应 用 于 １ｋ ０ ｖ配 电 线 路 和 电流 很大 ， 丝 被熔 断 ． 险管 上部 和 下部 的 量 的保 险丝 所致 。 险熔 丝质量 不 良 ， 焊接 熔 保 保 其 ３ ｋＡ 以下容 量 的配 电 变压 器 一次 侧作 为后 机件便 以转 轴 为 中心发 生转 动 ，管子 依靠 自 处受 到温 度及 机械 力 的作 用后 脱开 ，也会 发 ５ｖ 备保护和进行系统、 设备投、 切操作之用。它 身的重量， 以下部挂钩为轴向下跌落。 由于熔 生误 断 。 安 装在 １ｋ 配 电线 路 分支 线上 ， 缩 小停 电 丝熔 断和跌 落 过程 中拉 长 电弧 的作 用 ，使 电 ０ｖ 可 ５防止 跌落熔 断 器故 障的 主要措 施 范围， 因其有 一 个 明显 的 断开 点 ， 了 隔离 弧很快 被切 断 ， 到保 护 的效果 。 配 电线路 具备 起 在 ５１加 强正 常的维 修 ． 开 关 的功能 ，给 检修 段线 路 和设 备创 造 了一 上 ． 断 器 的故 障所 占的 比重是 相 当 大 的 ， 熔 这 对运 行 中的熔 断器 ，要 定期 停 电检 查调 个 安全 作业 环境 ， 加检 修 人员 的安 全感 受 。 是 由于运行 管 理部 门对 熔断 器 缺乏 正确 的管 整各 个接 点及 活 动元件 。检查 和调 整工 作一 增 即使在 带 负荷 的情 况下 ，也 允许 停 、送 电操 理所致 。 般 １３ 进行 一 次 。因缺 陷严 重现 场不 能 维 ～年 作 ， 以 ， １ｋ 所 在 ０ｖ配 电线 路 和 配 电 变压 器 中 ４ 跌落 熔 断器存 在 的问题及 主要 故 障 修 的熔 断器 ， 应拆 回修配 。 则 得 到 了普及 。 ４１跌落 式熔 断器 的 问题 ． 跌 落熔 断 器检 查 调 整 的 项 目和 内容 ， 主 １跌 落 式熔 断器 的工作 原理 产 品工艺 粗糙 ， 造质 量差 ， 头弹 簧弹 要包 括安 装 固定是 否牢 靠 ， 是 否合 适 ， 制 触 角度 各 跌 落式 熔断 器 的熔 管两 端 的上 动触 头和 性 不 足 ，造 成 触 头 接 触 不 良而 产 生 火 花 过 部 接点有 无烧 伤 ， 是 否合适 ， 部活 动 轴 弹力 各 下 动触 头依 靠熔 断 体 系紧 ，将上 动 触头 推人 热 。 是 否灵 活 ，保 险 管长 度与 固定 元件 位 置是 否 鸭嘴 凸 出部分 后 ，磷铜 片等 制成 的上静 触头 熔管 转 动轴制 造 的粗 糙不 灵 活 ，使 熔管 配 合 等 ， 的缺 陷可 在现 场 维修 、 小 调整 ， 用 如 顶 着上 动触 头 ， 将管 牢 固地 卡在 鸭嘴 里 。 角度 达不 到规 程要 求 ，尤其 是 配备 的熔 管尺 小 锤 、 布打 磨各 部接 点 和转轴 等 ， 瓷 件 故而 砂 如有 闪络 、 烧伤 、 点烧 坏 、 点 弹簧 锈坏 等 接 接 当短路 电流通 过使 熔 断体熔 断 时 ，即产 生 电 寸多数达不到规程霰求 ， 要不就将鸭嘴顶死 ， 裂 纹 、 ’ 弧 ，管 内衬 的钢 纸 管在 电弧 使用 下 产生 大量 造成熔体熔断后熔管不能迅速跌落 ，不能及 情 况则应 更换 入厂 检修 。 气 体 ， 电流过 零使 用弧熄 灭 。 在 由于熔 断体熔 时将 电弧 切 闸困难 ， 头接 触不 良 ， 触 产生 电火 ５ 改进 消弧装 置 － ２ 断 ， 管 的上 下 动触头 弹 簧片 的作 用下 ， 在熔 熔 花 。 根 据过 去 对跌 落熔 断器 的 鉴 定试 验 ， 它 管迅速跌落， 电路断开， 使 切除故障段线路或 熔 断器额 定 断开 能量 小 ，其下 限值 小 于 只能可靠 的遮 断约 ３ＭＶ ５ Ａ的短 路容 量 。 由 但 者 故 障设备 。 被 保护 系统 的三相 短路 容量 。 目前 ，０ｖ １ｋ 户外 于许多农村龟 网是接自大电力网，其短路容 ２ 跌落 式熔 断器 的熔 丝规 格 的选 择 跌 落 式 熔 断 器 分 三 种 型 号 ，即 ５Ａ、０Ａ、 量 都很 大 。 因此 ，改 进跌 落熔 断器 的消弧 装 ０ １０ 在 ｌｋ 电 网中 ， 遍 采 用跌 落 式熔 断器 ２０ 。就 ２０ 的 上 限 是 ２０ Ａ，下 限 是 量 ， 高其 遮断 短路 故 障的 能力 ， 极其 重 Ｏｖ 普 ０Ａ ０Ａ ０ＭＶ 提 具有 作 为 分 支 线路 和 配 电 变压 器 的 过 电流 保 护 。 ２ ０ＭＶＡ 。 要 的意 义 。 装有 消弧 管的跌 落熔 断器 ， 其遮 断 如果 熔丝 规格 选 用不 当 ，将 会 造成 当线 路 或 有些 产 品熔管 尺 寸与 熔 断器 固定接 触 部 故 障容 量有 很 大 的提高 ，试 验证 明可 提 高一 配 电变压 器发 生短 路故 障 时熔丝 不 能正 确熔 分 尺寸 匹配不 合适 ， 易松 动 ， 极 在运 行 中一 旦 倍 以上 ， 断 故障 的 时间大 大缩 短 ， 由原 且遮 可 断而 导致 变 电所 出线 开关 跳 闸。所 以在 选用 遇 到外 力作用 、 动或 者 大风 天气 ， 振 便会 自行 来 的 ３ ０多 个 周 渡 （． ）缩 短 到 半 个 周 渡 ０６ ｓ 熔 丝 规格 时 ，一定 要与 变 电所 出线 开关 继 电 误 动而跌 落 ， 不但 减少 了售 电量 ， 而且 也很难 （．ｓ。装 有消 弧 管的熔 断 器 ， ０ｌ Ｏ） 当保 险熔 丝 熔 保护 动件 时 间相配 合 ， 配合 的原则 是 ： 其 保证 供 电可靠 率指 标 。 断时 ，其所 发 生的 电弧 受到 石英 砂 的冷却 以 跌落 式熔 断器 熔丝 的额 定 电流 必须 小 于 ４ ． 落熔 断器 存在 主要 故障 ２跌 及 棉 纸腔剂 因受高 温产 生 的气 体 ，使 管 内产 变 电所 出线开关 过 电流 保 护装 置 的一次 整定 ４． ． １烧保 险管 ２ 生 很大 压 力 向两端 喷气 ，因而很 快地 就会 熄 电流 。熔 丝 的熔 断时 问必 须小 于变 电所 线路 常 见熔 断器 的烧 管故 障都 在熔 丝 熔 断后 灭 电弧 将故 障遮 断 。 开关 过 电流 保护 装置 的 整定 时 间 。１ｋ 分歧 发 生 。中小 型 电力 网中烧 管 的原 因多 是熔 丝 ０ｖ ５３改进 保脸熔 丝 ． 线上 安装 的跌 落 式熔 断器 ，主要用 作过 负荷 熔 断后 不能 迅速 自动跌 落 ，这时 电弧 在管 子 高 压 跌 落熔 断 器 所 用保 险熔 丝 的 材料 ， 保护 ，其熔 丝 一般 按分 歧线 最 大负 荷 电流选 内未 被切 断 形 成 了连 续 电 弧而 将 管 子烧 坏 ， 最 好采 用铜 银合金 。 因为 它 的熔 点较 高 ， 井具 择 ． 落 式 熔 断器 的熔 丝 不 能多 条并 联 使 用 而 在大 电力 网中 ，烧 管则 常 因故 障容 量超 过 有一 定 的机械 强度 。熔 丝特 性 不受气 温 变化 跌 的原 因是 ：跌 落式 熔 断器熔 丝 的 电阻是 由制 了熔断 器所 能遮 断 的容 量 。保险 管 常因上 下 的影 响 ， 在空 气 中不 易被 氧化 变质 。 且 作熔 丝 的原料 及 加工 工艺 决定 的 ，与熔 丝 的 转 动轴 安装 不正 ， 杂物 阻塞 ， 被 以及转 轴部 分 这 种高 熔点 熔丝 的配 制成分 如下 。 额定 电流不 是成 正 比关 系 。不同 规格 的熔 丝 粗糙 。有 时 由于 熔丝 附件太 粗 ． 险 管孔 太 保 （ ）５ １ ２ Ａ及 以上 电流 的熔丝 ： 铜 ：０ 以重量 计） ５ ％（ 电阻不 同 ；不 同 厂家 的 同一规 格熔 丝 其 电阻 细 即使熔丝熔断， 熔丝元件也不易从管中脱 银 ： ％（ 量 汁１ ５ 以重 ０ 也不一定相同。如果将两条或多条不同规格 出使 管子不 能迅 速跌 落 。 （ ，容量 １ 以下 的熔 丝 ： ２Ｊ １、 ５ Ａ 的熔 丝 并联 起来 使用 ，根据 并联 电 阻的分 流 ４２ ．２保 险管误 跌落 故 障 ． 保险管不正常跌落的主要原因，是保险 铜 ５“以重量 计） ０（ 原 理 ，流过 每条 熔丝 的电流 不是 按其 额 定 电 银 ３ ％ｆ ０ 以重量计 ） 流 成正 比分 配 ， 这样 ， 造 成 当流过 熔 丝 的 管 长 度与 熔 断 器 固 定接 触 部 分 尺 寸 不 合 适 ． 就会 锌 ２ ％（ ０ 以重量计 １ 旦遇到大风就会被吹落

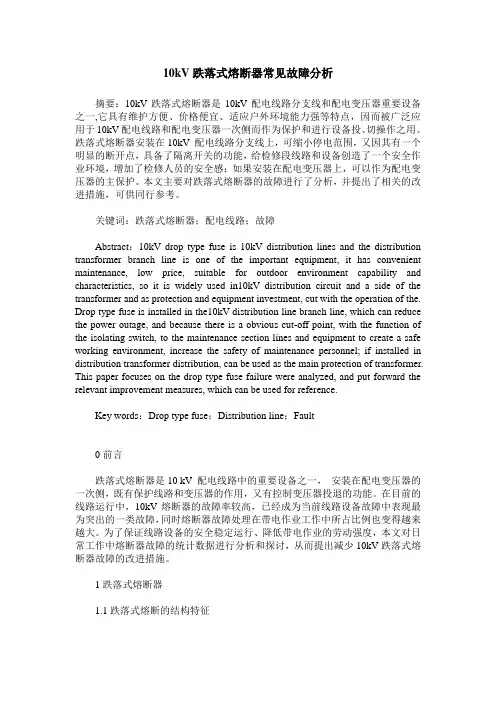

10kV跌落式熔断器常见故障分析
10kV跌落式熔断器常见故障分析摘要：10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV 配电线路分支线上，可缩小停电范围，又因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感；如果安装在配电变压器上，可以作为配电变压器的主保护。
本文主要对跌落式熔断器的故障进行了分析，并提出了相关的改进措施，可供同行参考。
关键词：跌落式熔断器；配电线路；故障Abstract：10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words：Drop type fuse；Distribution line；Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一，安装在配电变压器的一次侧，既有保护线路和变压器的作用，又有控制变压器投退的功能。

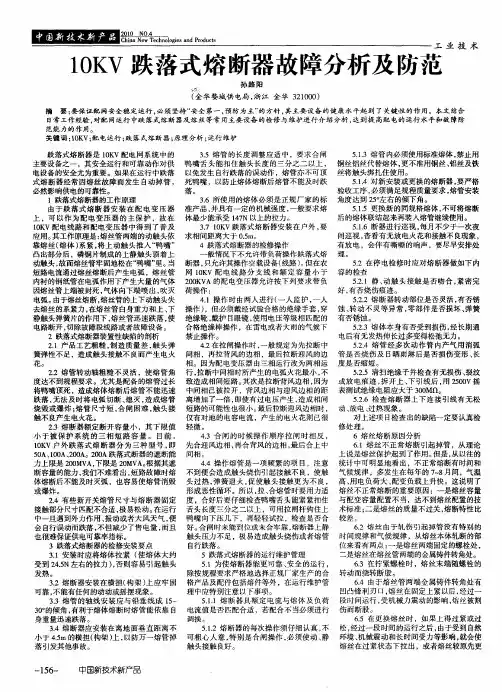

10KV跌落式熔断器故障分析及防范
２ Ｐ４ 蕊 Ｕ Ｕ Ｉ４ Ｕ ．
。ｄ ｍ
工业技术
１Ｋ Ｖ跌落 式熔 断器故 障分析 及 防范 ０
孙 路 阳
（ 华婺 城 供 电局 ， 江 金 华 ３ １０ ） 金 浙 ２０ ０ 摘 要： 要保证 配 网安全稳 定运行 ， 须 坚持 “ 必 安全 第一 ， 防为主 ” 方针 ， 主要 设备 的健 康 水平起 到 了关键 性 的作 用。本文 结合 预 的 其 日常工作 经验 ， 配 网运行 中跌 落 式熔 断器及 熔丝 等常 用主要 设备 的检修 与 维护进 行介 绍 分析 ， 对 达到 提 高配 电的运 行 水平和故 障 防
３ ． 管 的长度 调 整应 适 中 ，要求 合 闸 ５熔 ５１ 熔 管 内必须使 用标 准熔体 ， ．３ ． 禁止 用 鸭 嘴舌 头 能扣 住触 头 长度 的三分 之 二 以上 ， 铜 丝铝 丝代 替熔体 ， 不准 用铜丝 、 更 铝丝及 铁 以免 发生 自行跌 落 的误动作 ，熔 管亦 不可 顶 丝将 触 头绑扎 住使 用 。 ５１ 对 新安 装或更 换 的熔断 器 ， ．４ ． 要严 格 死鸭 嘴 ，以防止 熔体 熔断后 熔 管不 能及 时跌 验 收工 序 ， 必须满 足规 程质 量要求 ， 安装 熔管 落。 ５左右 的倾 下角 。 ３ ． 使 用的 熔体 必须 是 正规 厂 家 的标 角 度达 到 ２ 。 ６所 准产 品 ， 具有 一定 的机械 强度 ， 并 一般 要求 熔 ５１ ．５更 换新 的 同规格熔 体 ， 可将熔 断 ． 不 体 最少 能承受 １７ ４ Ｎ以上 的拉力 。 后 的熔 体联 结起 来再 装入熔管 继续使 用。 ３ ０ Ｖ跌 落式 熔断 器安 装 在户 外 ， ． １Ｋ ７ 要 ５１ ．６断 器进 行巡 视 ， ． 每月不 少于一 次夜 求相 间距 离大 于 ０ ｍ。 ． ５ 间巡视 ， 看有 无放 电火 花和 接触不 良现象 ， 杳 ４跌落 式熔 断器 的检修操 作 有放 电 ，会 伴 有嘶 嘶 的响声 ，要尽早 安排处 般 情况 下不 允许带 负荷 操作 跌落 式熔 理 。 断器 ， 只允许其 操作 空载设 备（ 线路 ）但 在农 。 ５ ． 停 电检 修 时应 对熔 断 器做 如下 内 ２在 网 ＩＫ 配 电 线 路 分 支 线 和额 定 容 量 小 于 容 的检查 ＯＶ ２０ Ｖ ０ Ｋ Ａ的配 电变 压器 允 许按 下列 要 求 带负 ５ ． 、 触 头 接触 是 否 吻合 ， 密 完 ． １静 动 ２ 紧 好 ， 否烧 伤痕 迹 。 有 荷 操作 ： ４１操作 时由两 人进 行 （ ． 一人 监 护 ， 一人 ５ ． 熔断 器转 动部 位是 否灵活 ， ．２ ２ 有否 锈 操作 ） ，但必 须戴 经试 验合格 的绝 缘手 套 ， 穿 蚀 、 转动不灵等异常 ， 零部件是否损坏、 弹簧 绝缘靴 、 戴护 目眼镜 ， 用 电压等级 相 匹配 的 有 否锈蚀 。 使 合格绝 缘棒 操作 ，在雷 电或 者大 雨 的气 候下 ５ ． 熔体 本 身有否 受 到损伤 ， 长期 通 ．３ ２ 经 禁止操 作 。 电后有 无发热 伸长 过多 变得松 弛无力 。 ４２ ＿在拉 闸操 作 时 ， 一般 规定 为先 拉断 中 ５ ． 熔 管 经 多 次动 作 管 内产 气 用 消弧 ．４ ２ 间相 ，再拉 背风 的边 相 ，最 后拉 断迎 风 的边 管 是 否烧 伤 及 日晒雨 淋 后是 否损 伤变 形 、 长 花。 相 。因为配 电变 压器 由三 相运行 改 为两相 运 度 是 否缩短 。 ２ 熔 管转 动轴粗 糙 不灵 活 ，使 熔 管角 行 ， 中间相 时所 产生 的电弧 火花 最小 ， ． ２ 拉断 不 ５． ．５清扫 绝 缘子 并检 查有无 损伤 、 ２ 裂纹 度达不 到规 程要求 。尤其 是配 备 的熔 管 过长 致造 成相 间短路 。 次是拉 断背风 边相 ， 其 因为 或放 电 痕迹 ， 开上 、 引线 后 ， ２０Ｖ摇 拆 下 用 ５０ 将鸭 嘴顶死 ，造成熔 体熔 断后 熔管 不 能迅速 中间相 己被拉 开 ，背 风边 相与 迎风 边相 的距 表测试 绝缘 电 阻应大 于 ３ ０ ￣ ０ ＭＩ。 即使 造成 相间 ５２ ．６检 查 熔 断 器上 下 连 接 引线 有无 松 ． 跌 落 ， 法 及时 将 电弧 切断 、 灭 ， 成熔 管 离增 加 了一倍 ， 有过 电压产 生 ， 无 熄 造 最 放 过 烧 毁或 爆炸 ； 管 尺寸 短 ， 闸 困难 ， 接 短 路的可 能性也 很小 。 后拉断迎 风边相 时 ， 动 、 电 、 热现 象 。 熔 合 触头 触不 良产 生电火花 。 仅有 对地 的电容 电流 ，产生 的 电火 花则 已很 对上 述项 日检 查 出的缺 陷一定要 认真 检 ２３熔 断器 额定 断开 容 量小 ，其 下 限值 轻 微 。 － 修处 理 。 ４３合 闸 的 时候 操 作 顺 序 拉 闸 时 相反 ， － ６熔丝 熔 断原 因分析 小 于 被 保 护 系统 的 三 相 短 路 容 量 。 目前 ， ６１熔 丝 不正 常 熔断 引起 掉 管 ，从理论 ． １Ｋ ０ Ｖ户 外 跌落 式 熔 断 器 分 为 三 种 型 号 ， 即 先合 迎 风边相 ， 背风 的边 相 ， 后合 上 中 再合 最 ５Ａ、ＯＡ、０Ａ ０Ａ跌 落式 断器 的遮 断能 间相 。 ０ ＩＯ ２０ 。２０ 上 说是熔 丝保 护起 到 了作 用 。 是 ， 以往 的 但 从 力 上限是 ２０ Ｖ 。 限是 ２ Ｍ Ａ 根 据其 遮 ０Ｍ Ａ 下 ０Ｖ 。 ４ 操作 熔 管是 一项 频 繁 的项 目，注意 统计 中可 明显地 看 出 ，不正 常熔 断有时 间和 ． ４ — 月间 ，气 温 断容量的能力， 我们不难看出， 短路故障时熔 不到便 会造 成触 头烧 伤引起 接触 不 良 ，使触 气 候规 律 ，多发 生在 每年 的 ７ ８ 用 配变 负载上 升快 。这说 明 了 体 熔断后 不能及 时灭 弧 ，也 容易 使熔 管消 毁 头过 热 ， 簧退 火 ， 使触 头 接触 更 为不 良 ， 高 、 电负荷 大 、 弹 促 或 爆炸 。 形成 恶性循 环 。所 以 ， 、 熔管 时要 用力适 熔 丝不 正常 熔断 的重 要原 因 ：一是熔丝 容量 拉 合 ２ 有些 新开关 熔管 尺 寸 与熔 断 器 固定 度 ，合好 后 要仔 细检查 鸭 嘴舌头 能紧 紧扣住 与 配变 容量 配置 不 当 ，达 不到熔 丝配置 的技 ． ４ 二是 熔断特 性 比 接触部分尺寸匹配不合适， 极易松动。 在运行 舌头 长度 三分之 二 以上 ，可用拉 闸杆 钩住 上 术 标准 ； 熔丝 的 质量不 过关 ， 中一旦 遇到外力 作用 、 振动 或者 大风 天气 ， 便 鸭嘴 向下 压几 下 ，再 轻轻试 拉 ，检查 是 否合 较 差 。 会 自行 误动而 跌落 ， 不但减 少 了售 电量 ， 而且 好 。 闸时未 能到位或 未合 牢靠 ， 断器 上静 合 熔 ６２熔 丝 由于 轧伤 引 起掉 管没 有特 别 的 ． 触头 压力 不足 ，极易 造成 触头 烧伤或 者 熔管 时间 规律 和气候 规 律 ，从 熔丝 本体 轧断 的部 也很难 保证供 电可靠 率指标 。 位来看 有 两点 ： 熔丝 两端 固定 的螺 栓处 ， 一是 ３ 跌落式 熔断器 的检修安 装要 点 自行 跌落 。 ３１安装 时应 将熔 体 拉紧 （ 熔 体 大约 ． 使 ５跌落 式熔 断器 的运行维 护管理 二是熔 丝在 熔丝 管两端 的金 属铸件转 角处 。 ５１为使熔 断 器能 更可 靠 、 ． 安全 的运行 ， ６３在 拧 紧螺 栓 时 ，熔丝 末端 随螺 栓 的 ． 受到 ２． ４ Ｎ左右的拉力 ）否则容易引起触头 ５ ， 发热 。 除按 规程 要求 严格地 选择 正 规厂家 生产 的合 转动 而绕转 断股 。 ３ ． 断器 安装 在横 担 （ ２熔 构架 ） 应 牢 固 格产 品及 配件 包括 熔件 等外 ，在运行 维 护管 上 ６ 由于 熔丝 管两 端 金 属铸件 转 角处 有 ． ４ 理 中应特 别注 意 以下 事��
跌落式熔断器频繁熔断事故排查及防范措施

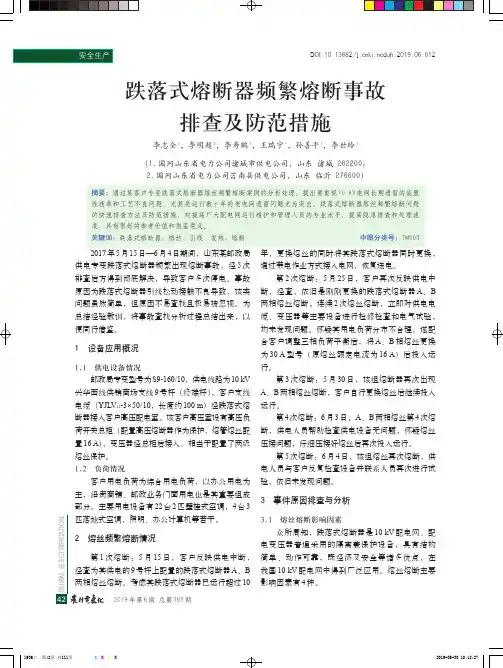

2019年第6期总第385期跌落式熔断器频繁熔断事故排查及防范措施李志全1，李明超2，李寿鹏1，王瑞宁1，孙善平1，李世玲1（1.国网山东省电力公司诸城市供电公司，山东诸城262200；2.国网山东省电力公司莒南县供电公司,山东临沂276600）2017年5月15日—6月4日期间，山东某邮政局供电专变跌落式熔断器频繁出现熔断事故，经5次排查后方得到彻底解决，导致客户多次停电。
事故原因为跌落式熔断器引线松动接触不良导致，该类问题虽然简单，但原因不易查找且极易被忽视。
为总结经验教训，将事故查找分析过程总结出来，以便同行借鉴。
1设备应用概况1.1供电设备情况邮政局专变型号为S9-160/10，供电线路为10kV 兴华西线供销商场支线9号杆（终端杆），客户支线电缆（YJLV 22-3×50/10，长度约100m ）经跌落式熔断器接入客户高压配电室。
该客户高压室设有高压负荷开关总柜（配置高压熔断器作为保护，熔管熔丝配置16A ），变压器经总柜后接入，相当于配置了两级熔丝保护。
1.2负荷情况客户用电负荷为综合用电负荷，以办公用电为主，沿街商铺、邮政业务门面用电也是其重要组成部分。
主要用电设备有22台2匹壁挂式空调，4台3匹落地式空调，照明、办公计算机等若干。
2熔丝频繁熔断情况第1次熔断：5月15日，客户反映供电中断，经查为其供电的9号杆上配置的跌落式熔断器A 、B 两相熔丝熔断。
考虑其跌落式熔断器已运行超过10年，更换熔丝的同时将其跌落式熔断器同时更换，通过带电作业方式接入电网，恢复送电。
第2次熔断：5月25日，客户再次反映供电中断，经查，依旧是刚刚更换的跌落式熔断器A 、B 两相熔丝熔断。
连续2次熔丝熔断，立即对供电电缆、变压器等主要设备进行检修检查和电气试验，均未发现问题。
怀疑其用电负荷分布不合理，遂配合客户调整三相负荷平衡后，将A 、B 相熔丝更换为30A 型号（原熔丝额定电流为16A ）后投入运行。

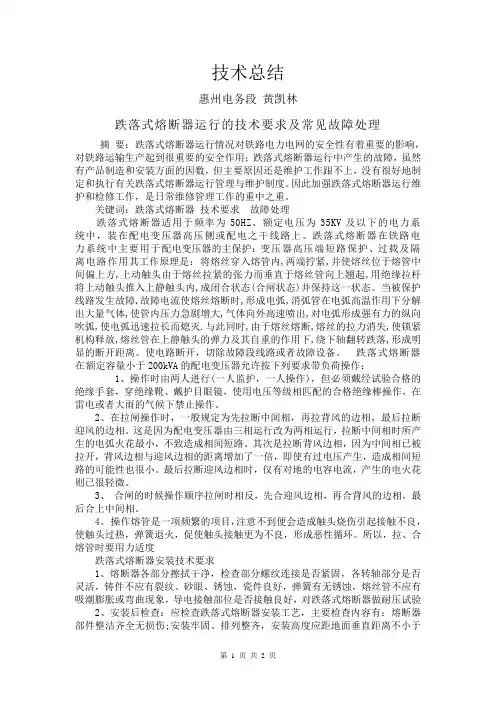

跌落式熔断器运的技术要求及常见故障处理
技术总结惠州电务段黄凯林跌落式熔断器运行的技术要求及常见故障处理摘要：跌落式熔断器运行情况对铁路电力电网的安全性有着重要的影响，对铁路运输生产起到很重要的安全作用；跌落式熔断器运行中产生的故障，虽然有产品制造和安装方面的因数，但主要原因还是维护工作跟不上，没有很好地制定和执行有关跌落式熔断器运行管理与维护制度。
因此加强跌落式熔断器运行维护和检修工作，是日常维修管理工作的重中之重。
关键词：跌落式熔断器技术要求故障处理跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。
跌落式熔断器在铁路电力系统中主要用于配电变压器的主保护：变压器高压端短路保护、过载及隔离电路作用其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
使电路断开，切除故障段线路或者故障设备。
跌落式熔断器在额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：1、操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。
2、在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。
这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。
其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。
10kV跌落式熔断器掉管和熔断故障的解决方法探讨
10kV跌落式熔断器掉管和熔断故障的解决方法探讨提出福建龙岩配电网挂网运行的10kV户外跌落式熔断器在实际运行中容易出现的问题、缺陷和故障，对熔断器异常掉管和不明原因熔断两种典型故障进行针对性地剖析、探讨并尝试解决，结合实际提出消缺、解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。
标签：跌落式熔断器故障剖析措施10kV户外跌落式熔断器因结构简单、维护方便、使用可靠、有明显断开点的特点，被广泛安装在城、农配电网络上，保护10kV架空配电分支线路和配电变压器不受故障影响。
从福建龙岩供电系统近两年10kV线路事故统计发现，跌落式熔断器安装质量、维护不到位、老旧破损、异常掉管、熔丝不明原因熔断等情况导致熔断器失去通电、保护作用，扩大停电范围。
为此，结合多年配网管理经验，针对挂网运行的跌落式熔断器异常掉管、熔丝不明原因熔断的故障情况进行针对性地剖析，提出改进措施并加以实施，不断提高熔断器的运行可靠性，取得良好成效。
1 跌落式熔断器的结构、特点和运行原理熔断器安装在10kV配电线路分支线上，具备了隔离开关的功能，可缩小停电范围；安装在配电变压器上，可以作为配电变压器的主保护，配变和台区低压线路出现缺陷、故障时，投、切操作跌落式熔断器可形成一个明显的断开点，快速隔离故障的同时减少停电范围。
熔断器一般由绝缘子、上下接触导电系统和熔管等构成，其工作原理：①在正常运行时，将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态（合闸状态）并保持这一状态；②当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。
熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置，达到切除故障段线路或故障设备的目的。
跌落式熔断器的常见故障及防范措施
跌落式熔断器的常见故障及防范措施
跌落式熔断器是一种常见的电力保护装置，用于限制电路中短路电流的大小，防止电路中的设备受到损坏或者引起事故。
然而，在使用过程中，跌落式熔断器也会遇到一些常见的故障，为此需要采取相应的防范措施来确保其正常运行。
常见故障：
1. 熔断片熔断：在电路中，短路电流超过熔断片的额定电流时，熔断片会熔断，当出现熔丝熔断后，电路就不能通电了。
2. 熔丝老化：熔丝在长期使用过程中会受到电弧熔化的影响，从而会导致熔丝变得老化，最终熔断。
3. 接触不良：跌落式熔断器中每个接触点存在着连接不良的可能性，若出现接触不良，则会影响电路传输能力，甚至发生故障。
4. 电气绝缘性能下降：由于跌落式熔断器长期工作将会导致其电气绝缘性能出现下降，其可能引起电压过载和其他故障。
防范措施：
1. 选择合适熔断器：在选购熔断器时，一定要按照电路的额定电流、额定电压等规定来选择合适的熔断器。
2. 确保熔片的质量：为了防止熔片熔断，在选择熔片时必须保证其材质和质量保持一致，并且选择合适电流等级的熔断片。
3. 定期检查：在日常使用中，应定期检验跌落式熔断器，保证其在运行过程中不会出现问题。
4. 安全操作：在熔断器使用中要注意安全操作，避免恶意损坏、超负荷等情况的发生。
5. 更换老化的熔丝：当熔丝老化时，必须及时更换新的熔丝，避免因熔丝熔断引起其他故障。
总之，在使用跌落式熔断器的过程中，必须注意与电路的匹配度、质量等问题，切勿因追求低价而选择质量差的熔断器。
同时，定期检
查和保养也是必要的，进行有效的预防措施，防止跌落式熔断器出现故障。
跌落式熔断器熔丝故障原因分析
跌落式熔断器熔丝故障原因分析跌落式熔断器是一种特殊的保护装置，它主要用于保护电气系统中的电路和设备不受过流和短路等故障的影响。
在使用过程中，有时会出现熔丝故障的情况，这时需要对故障原因进行分析，及时采取措施进行处理。
跌落式熔断器熔丝的作用和类型跌落式熔断器是一种把熔断丝置于保险丝座内的熔断器，通过电路中的过流，熔断丝受热后会瞬间熔断，从而切断电路，起到保护作用。
根据不同的工作环境和要求，熔丝可以分为玻璃管熔丝、陶瓷熔丝、导线熔丝等不同类型。
熔丝故障的常见原因1. 过载故障熔断器是一个过载保护装置，在电路过载的情况下，熔丝会受到过大的电流冲击而熔断。
如果过载时间长或电气设备故障导致过载，熔丝可能会反复熔断，因此必须找到过载故障的原因，及时解决问题。
2. 短路故障短路是指电气设备中的两个电极或电路之间直接接触，其结果是电流瞬间大增。
在这种情况下，熔丝受到极大的电流作用，会瞬间熔断。
短路故障通常是由电线接触不良、电机绕组断路或损坏等原因引起的。
3. 熔断丝老化熔断丝在长期使用过程中会逐渐老化，特别是在高温、潮湿的环境条件下，熔断丝老化速度更快。
熔丝老化导致其电阻值增加，会使熔丝在正常电流下熔断，这时需要更换熔丝。
4. 安装位置不正确跌落式熔断器的安装位置很重要，如果安装位置有误或者安装不到位，会导致熔丝受到外力冲击而熔断。
因此，在安装跌落式熔断器时必须按照规定的位置安装，以确保其正常工作。
熔丝故障的处理方法当跌落式熔断器熔丝故障时，可以采取以下处理方法：1. 检查并解决过载故障过载是导致熔丝熔断的主要原因之一，所以必须检查电气设备是否过载，及时解决过载故障问题。
2. 检查并排除短路故障短路故障是导致熔丝熔断的另一个主要原因，必须检查电气设备是否存在短路故障，找到故障原因并及时处理。
3. 更换熔断丝如果熔断丝已经老化或受到外力损坏，需要及时更换熔断丝。
4. 检查并重新安装跌落式熔断器如果跌落式熔断器安装不到位，会导致外力冲击使熔丝熔断，此时需要检查并重新安装跌落式熔断器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
跌落式熔断器常见故障及防范措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-5053-56 跌落式熔断器常见故障及防范措施
(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
跌落式熔断器是高压配电线路上最常用过负荷及短路保护设备，它具有结构简单、价格便宜、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给线路检修创造了一个安全作业环境。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。
当被保护线路发
生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。
使电路断开，切除故障段线路或者故障设备。
一、跌落式熔断器主要故障
1、烧保险管
常见熔断器的烧管故障都在熔丝熔断后发生，由于熔丝熔断后不能自动跌落，这时电弧在管子内未被切断形成了连续电弧而将管子烧坏，保险管常因上下转动轴安装不正,被杂物阻塞,以及转轴部分粗糙,因而阻力过大,不灵活等原因,以致当熔丝熔断时,保险管仍短时保持原状态不能很快跌落,灭弧时间延长而造成烧管。
2.保险管误跌落故障
保险管不正常跌落的主要原因是：有些开关保险管尺寸与保险器固定接触部分尺寸匹配不合适，极易松动，一旦遇到大风就会被吹落,有时由于操作后未进行检查,稍一振动便自行跌落；熔断器上部触头的弹簧压力过小,且在鸭嘴(保险器上盖)内之直角突起处被烧伤或磨损,不能挡住管子也是造成保险器误跌落的原因；熔断器安装的角度(即保险器轴线与垂直线之间的夹角)不合适时,也会影响管子跌落的时间。
有时由于熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。
3.熔断器熔丝误断
熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量，保险丝误熔断。
如果重复发生，常常是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断。
这类事故,可能是因为换用大容量的变压器后,未随之更换大容量的保险丝所致。
保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断。
另外,锡合金焊接的和带丝
弦或弹簧的旧式保险熔丝,因受到温度影响后会改变性能,又易氧化生锈,最易发生误熔断。
二、防止跌落式熔断器故障的主要措施
1、合理选择跌落式熔断器
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。
其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。
熔断器的额定电流应大于或等于熔体的额定电流。
而熔体的额定电流可选为额定负荷电流的1.5～2倍。
此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。
保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。
若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。
2、正确安装跌落式熔断
器
(1) 10kV跌落式熔断器安装在户外，相间距离应大于70cm。
并且牢固可靠地安装在离地面垂直距离不小于4m的横担(构架)上，不能有任何的晃动或摇晃现象。
若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防熔管掉落引发其他事故。
(2)安装时应将熔体拉紧，否则容易引起触头发热，所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度。
(3) 熔管应有向下25°（±2°）的倾角，熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。
3、正常合理操作跌落式熔断器
在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：
(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。
(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。
这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。
其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。
最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。
(3) 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。
(4) 操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。
所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头
能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。
合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。
4、加强跌落式熔断器的运行维护
为使熔断器能更可靠、安全的运行，除按规程要求严格地选择正规厂家生产的合格产品及配件(包括熔件等)外，在运行维护管理中应特别注意以下事项：（1）熔断器的额定电流与熔体及负荷电流值是否匹配合适，若配合不当必须进行调整。
（2）熔断器的每次操作必须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。
检查熔断器转动部位是否灵活，有否锈蚀、转动不灵等异常，零部件是否损坏、弹簧有否锈蚀。
（3）熔管内必须使用标准熔体，禁止用铜丝铝丝代替熔体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用。
（4）对新安装或更换的熔断器，要严格验收工序，
必须满足规程质量要求，熔管安装角度达到25°左右的倾下角。
（5）熔体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。
（6）应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，有放电，会伴有嘶嘶的响声，要尽早安排处理。
