IVE-205A视觉电生理检查仪参数
IVE-205A视觉电生理检查仪参数
※放大器(USB工作方式)
1.共模抑制比：≥120dB
2.输入抗阻：≥100MΩ12pF
3.输入短路噪声：Vp-p≤2.0 μV
4.增益：1K、2K、5K、10K、20K、50K、100K、200K，8档程控可调
5.低通频率：10Hz、20Hz、50Hz、75Hz、100Hz、200Hz、300Hz、500Hz，8档程控可调
6.高通频率：0.1Hz、1Hz、5Hz、10Hz、20Hz、50Hz、75Hz、100Hz，8档程控可调
闪光刺激器
※1.闪光强度：0～15级 16级程控可调
2.背景灯亮度：0～8级 9级程控可调
3.闪光频率：0.2～50Hz
4.刺激次数：1、2、5、10、20、40、50、60、80、100、200、500、1000、2000
5.刺激模式：Single、String
6.闪光颜色：白色、红色、黄色、蓝色、绿色
图形刺激器
1.刺激模式：Single、String
2. 刺激频率：0.2、0.5、1.0、2.0
3. 图形形状：棋盘格、横光栅、竖光栅、矩形
4 . 图形视野:全视野、左半屏、右半屏、上半屏、下半屏、1/4左上、1/ 4右上、1/4左下、1/4右下、上下屏、左右屏、横向居中、纵向居中、中心屏
5. 图形颜色：白色、红色、黄色、蓝色、绿色
6. 刺激次数：1、2.5、10、20、40、50、60、80、100、200、500、1000、2000
7. 空间频率：0.05、0.07、0.11、0.16、0.22、0.29、0.33、0.38、0.43、0.49、0.54、0.65、0.76、0.87、0.98、1.08、1.30、1.52、1.73、1.95、2.17、2.38、2.60，23档程控可调
8. 对比度：0%～100%，100级可调
9. 背景颜色：黑色、白色、红色、黄色、蓝色、绿色
主要功能
※图形视觉诱发电位PVEP(预定义1度及15〞棋盘格标准程序)
闪光视觉诱发电位FVEP
图形视网膜电流图PERG
※闪光视网膜电流图FERG（暗适应0.01、暗适应3.0、暗适应3.0振荡点位、明适应3.0、明适应3.0Flicker）
视网膜振荡电位图OPS
眼电图EOG
护目镜闪光诱发电位HVEP
※有多焦电生理接口（多焦mfvep、mferg软件升级预留模块）。
视电生理

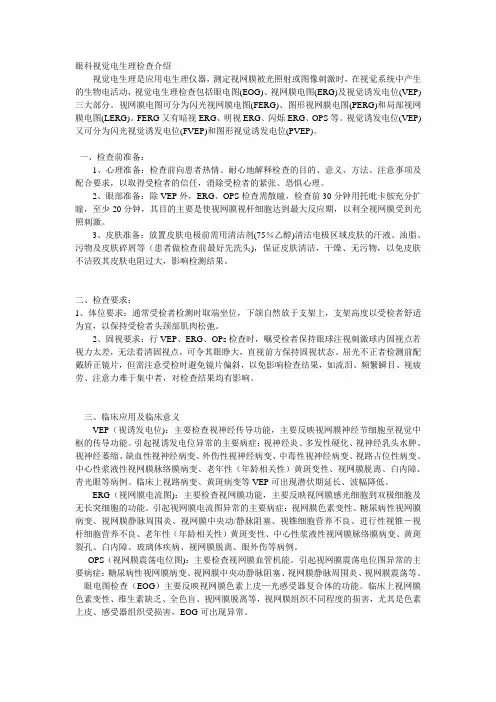

眼科视觉电生理检查介绍视觉电生理是应用电生理仪器，测定视网膜被光照射或图像刺激时，在视觉系统中产生的生物电活动，视觉电生理检查包括眼电图(EOG)、视网膜电图(ERG)及视觉诱发电位(VEP)三大部分。
视网膜电图可分为闪光视网膜电图(FERG)、图形视网膜电图(PERG)和局部视网膜电图(LERG)。
FERG又有暗视ERG、明视ERG、闪烁ERG、OPS等。
视觉诱发电位(VEP)又可分为闪光视觉诱发电位(FVEP)和图形视觉诱发电位(PVEP)。
一、检查前准备：1、心理准备：检查前向患者热情、耐心地解释检查的目的、意义、方法、注意事项及配合要求，以取得受检者的信任，消除受检者的紧张、恐惧心理。
2、眼部准备：除VEP外，ERG、OPS检查需散瞳，检查前30分钟用托吡卡胺充分扩瞳，至少20分钟，其目的主要是使视网膜视杆细胞达到最大反应期，以利全视网膜受到光照刺激。
3、皮肤准备：放置皮肤电极前需用清洁剂(75％乙醇)清洁电极区域皮肤的汗液、油脂、污物及皮肤碎屑等（患者做检查前最好先洗头)，保证皮肤清洁，干燥、无污物，以免皮肤不洁致其皮肤电阻过大，影响检测结果。
二、检查要求：1、体位要求：通常受检者检测时取端坐位，下颌自然放于支架上，支架高度以受检者舒适为宜，以保持受检者头颈部肌肉松弛。
2、固视要求：行VEP、ERG、OPs检查时，嘱受检者保持眼球注视刺激球内固视点若视力太差，无法看清固视点，可令其眼睁大，直视前方保持固视状态。
屈光不正者检测前配戴矫正镜片，但需注意受检时避免镜片偏斜，以免影响检查结果，如流泪、频繁瞬目、视疲劳、注意力难于集中者，对检查结果均有影响。
三、临床应用及临床意义VEP（视诱发电位)：主要检查视神经传导功能，主要反映视网膜神经节细胞至视觉中枢的传导功能。
引起视诱发电位异常的主要病症：视神经炎、多发性硬化、视神经乳头水肿、视神经萎缩、缺血性视神经病变、外伤性视神经病变、中毒性视神经病变、视路占位性病变、中心性浆液性视网膜脉络膜病变、老年性（年龄相关性）黄斑变性、视网膜脱离、白内障、青光眼等病例。
视觉电生理检查
常用的103个位点闪光刺激
暗适应F-ERG
明适应F-ERG
Figure : Diagram of the five basic ERG responses defined by the Standard. These waveforms are exemplary only, and are not intended to indicate minimum, maximum or even average values. Large arrowheads indicate the stimulus flash. Dotted arrows exemplify how to measure time-to-peak (t, implicit time), a-wave amplitude and b-wave amplitude.
ms
N1
P1
N2
四象限平均反应
SN
ST
IT
IN
每个象限22个位点
上、下半野反应
上、下半野各46个位点
20 nV/deg^2
0
10
20
30
40
50
60
70
80 ms
1
2
14.2
-13.6
27.5
24.6
41.6
-18.8
14.2
-15.0
27.5
27.0
视觉电生理技术参数检查项目
视觉电生理技术参数
检查项目：
PVEP-图形诱发电位FVEP-闪光诱发电位G-CVEP-给-撤视觉诱发电位PERG-图形视网膜电图FERG-闪光视网膜电图EOG-眼电图
技术参数：
数字生物电信号放大器参数：
输入阻抗：＞600MQ
共模抑制比：11ODB
噪声：＜4uV
增益范围：1K-1000K
高通滤波器：0.02,0.05,0.1,0.2,0.5,1,2,5,10,20,50,100,200,500,IOOOHz 低通滤波器：30,50,100,200,300,500,Ik,2k,3k,5k,IOkHz
自动频谱阻抗测试：阻值显示、波形显示
曲线采集时间：5-4000ms
图形刺激器：
格式：棋盘格、横条、竖条、弧扇四种控程可调
颜色：红、黄、蓝、白、绿、黑等任意颜色可调
对比度：＞96%
空间频率：7'、15'、34'、L0°、2.6°、4.6°、5.7°7种空间频率控程可调分辨率：1024X768
亮度：120cd∕m2
全视野闪光刺激器：
支架：360度可旋转
适应光强度：10、15、20、25、50、100＞∕m2
闪光强度：标准闪光强度：3.0cd.s/m2
闪光强度范围：白光：-45DB-+5DB,间隔5DB
红蓝:-45DB-+5DB,间隔5DB
刺激光、背景光颜色：白、红、蓝
EoG刺激源：±15度红色光LED灯。
视觉电生理检查
视网膜电图（ERG）
记录在光刺激下（包括图象）视网膜的电位变化
视诱发电位（VEP）
记录在一定刺激条件下视网膜的神经冲动向中枢传 递，到达视皮质层所引起的电位变化。
视觉电生理检查项
视网膜电图（Electroretinogram,ERG) 国际临床标准ISCEV ERG： 视杆细胞反应；暗室最大反应； 震荡电位OPS; 明室锥细胞反应； 30HZ闪烁 图形视网膜电图（Pattern ERG,P-ERG) 多焦视网膜电图(Multifocal ERG,mfERG) 视觉诱发电位（Visual Evoked Potentials,VEP) 图形视觉诱发电位（P-VEP) 闪光视觉诱发电位（F-VEP)
b波的起源
ERG各波之间的关系
神经节细胞或神经纤维上的电活动对闪光ERG 的a波和b波没有贡献。青光眼和神经萎缩类选 择性的丢失神经节细胞的疾病，ERG的a波、b 波的幅值并不降低。 从信号传递上，ERG的b波依赖a波的电化学活 动。任何视网膜疾病严重影响a波振幅也必将 影响b波的振幅。典型的例子有视网膜色素变 性、视网膜脱离和眼动脉阻塞等
神经节细胞水平：标准ERG的各波均正常
释
义
正常性ERG：标准5项反应的波形、振幅 和峰时均在正常范围
正常视网膜 局灶性视网膜异常（黄斑病变） 视网膜内层异常
病理性ERG：标准5项反应中部分反应的 波形、振幅或峰时不正常 熄灭型ERG：不能记录到ERG
有明显改变ERG的眼底病
遗传性神经视网膜病变 遗传性色素上皮病变 遗传性脉络膜病变 静止性遗传性神经视网膜病变 获得性视网膜病变
报 告
ERG报告：波形和振幅和峰时
1. 1. 2. 3.
视觉电生理检查
ERG报告：波形和振幅和峰时
1. 1. 2. 3.
视杆反应 b波振幅和峰时 最大反应和视锥细胞反应 a、b波振幅 a、b波峰时 b/a比 30Hz闪烁反应 b波峰时(两峰间的时间) 振荡电位: 子波数目和振幅 正常值范围(性别/年龄)
1.
1.
ERG波形的直接描述
评
价
ERG-REPORT normal ERG No disease Focal retinal disease Other level
波形及起源
历史
1865年，瑞典生物学家Holmgren最早记 录到了蛙眼的ERG 1877年人眼的ERG记录 1941年，美国心理学家Riggs引用了临床 型接触镜电极后，ERG才开始常规应用 于临床。
ERG波的命名
a波 b波 c波 d波 off反应 振荡电位
a波的起源
光感受器外段的视紫红质吸收光后，引发 一系列分子活动，最终导致光感受器超级化。 这一电位变化的总和既为角膜电极上记录到的 a波。 暗视ERG（scotopic ERG)的a波主要反映杆细 胞的反应 明视ERG（photopic ERG)的a波主要反映锥细 胞的反应
暗适应 刺激强度：0dB 视锥和视杆的混合反应 有a, b波 重复刺激间隔10秒以上 a波负波 b波正波 峰时较短 b/a＞＝1.8
振荡电位Ops
暗适应 刺激强度： 0dB 通频带：75~300 重复刺激间隔时间15秒以上 代表内核层反馈回路活动 反应视网膜血液循环状况
视锥细胞反应
动作电位
动作电位：受刺激处的细胞膜两侧出现一个特殊形式的电变化 刺激要引起细胞发生兴奋的条件（即产生动作电位）： 刺激的强度；刺激的持续时间；刺激强度对于时间的变化率（即 强度对于时间的微分） 去极化：如果膜内电位向负值减少的方向变化。
昌吉市人民医院视觉电生理检查仪设备技术参数
昌吉市人民医院视觉电生理检查仪设备技术参数（询价现场带产品彩页）具体技术参数总体要求：具备传统电生理（图形刺激、闪光刺激）功能，可进行视网膜疾病诊断和评估。
1.放大器要求：1.1通道数≥2通道；1.2输入阻抗≥100MΩ；1.3共模抑制比≥110dB；1.4噪声≤4μV；1.5曲线采集时间5ms～4000ms；1.6通频带采集频率范围：1.7低通0.02Hz～1kHz；1.8高通30Hz～10kHz；2. 图形刺激器要求：1套；2.1亮度80～120cd/m2；2.2对比度≥90％，可通过软件连续调节；2.3传统刺激图形：包括但不限于棋盘格图形和格栅图形，并且可进行图形翻转及图形显消刺激；2.4刺激图形显示：包括但不限于全屏、1/2屏和1/4屏；2.5具备儿童卡通图形固视图标；3.闪光刺激器要求：1套；3.1闪光刺激器刺激面积可覆盖任意年龄及体重患者双眼；3.2闪光刺激器患者头部固定方式包括但不限于上额托及下颌托；3.3闪光刺激器为全视野反射面；3.4刺激光和背景光颜色包括不限于白色/红/蓝；3.5刺激光源：LED(发光二极管)；3.6闪光强度：10-130cd.s/ m2；3.7闪光持续时间≤5ms；3.8刺激频率：0.1Hz～60Hz；3.9固视点：红色LED，位于视野中点；3.10固视监视：红外摄像头；3.11具备EOG光源：红色LED≥2个，位于视野两边；4.系统软件要求：4.1工作软件包括但不限于国际标准ISCEV六项ERG, 全视野/分野图形 ERG,彩色刺激ERG,闪光VEP, 图形 VEP(包括彩色)，EOG软件, 客观视力检测软件，明视负波软件，波形分析软件，离线分析软件，振幅-强度关系曲线软件；4.2在记录刺激图像过程中，系统自动识别伪迹信号并自动予以剔除，不需要操作者确认，提高采集效率，操作者能够对伪迹剔除范围以及最大剔除次数进行设置。
可自动和手动标记潜时和峰值；4.3对于结果波形操作者可进行平滑，滤波等后处理；4.4报告显示正常值功能：全视野ERG、PVEP均具备，可在打印报告中列出正常值，并提示异常结果；5.配置要求：5.1 具备隔离电源箱1套，及接地装置1套；5.2 可重复性使用皮肤电极10个；5.3 角膜电极10个；5.4 导电膏1个；5.5 眼罩5个。
眼科视觉电生理检查操作技术
眼科视觉电生理检查操作技术视觉电生理检查是通过视觉系统的生物电活动检测视觉功能，是一种无创性、客观性、视功能检查方法，包括眼电图(EOG),视网膜电图(ERG)以及视觉诱发电位(VEP)检查法。
外界物体在视网膜成像，经光电转换后以神经冲动的生物电形式经由视路传导到视皮层，形成视觉。
视觉电生理检查适用于检测不合作的幼儿、智力低下患者及诈盲者的视功能；可分层定位从视网膜至视皮层的病变；在屈光间质混浊时亦可了解眼底有无严重病变；选用不同的刺激与记录条件,还可反映出视网膜黄斑部中心凹的局部病变，对视杆细胞和视锥细胞的功能状况进行检测。
(一)眼电图法眼电图(EOG)是测定随着明适应和暗适应状态改变或药物诱导而使眼球静息电位发生改变的规律性变化，主要反映视网膜色素上皮和光感受器的功能，也用于测定眼球位置及眼球运动的变化，及黄斑部营养障碍性疾病的诊断和鉴别诊断，药物中毒性视网膜病变的诊断和视网膜变性疾病的诊断、用于眼球运动障碍的检查。
1.基本技术(1)使用带有局部光源的全视野球，水平注视点夹角为30o o(2)电极使用非极性物质，如氯化银或金盘皮肤电极。
电极电阻VlOkQ。
(3)光源为白色，光的亮度用光度计(Photometer)在眼球所在位置的平面测量。
(4)使用交流电放大器时，高频截止为IOHz或更高(但要低于50HZ或60Hz),低频截止(Lowfrequencycutoff)为0.IHz或更低。
(5)放大器应和被检者隔开。
(6)记录信号时，监视器显示原始波形，以此判断信号的稳定和伪迹等。
2.检查前准备(1)可以散大被检者瞳孔或保持自然瞳孔。
(2)电极置于被检者每只眼内外眦部的皮肤，接地电极置于其前额正中或其他不带电的位置。
(3)向被检者说明检查过程，嘱其跟随两个固视点的光的交替变换而往返扫视。
(4)变换频率在0.2〜O.5Hz(每1~2.5s变换1次),不能坚持的少数被检者可将扫视放慢到每分钟1次，每分钟测定1次电位的谷和峰。
