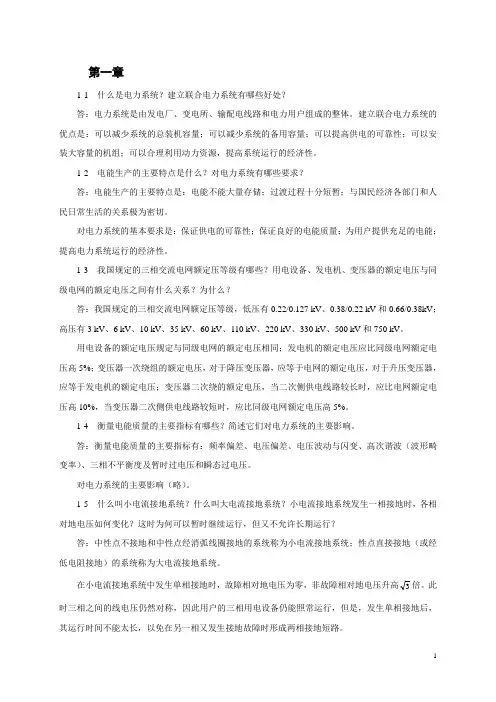

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
电气工程基础习题答案
3
电源及切除部分负荷等， 使电力系统发出地有功和无功功率与负荷的无功和有功 功率保持平衡，以保持系统额定电压和额定频率地平衡。波形质量问题主要由谐 波污染引起，为保证波形质量就必须限制系统中电压，电流中地谐波成分，确保 电能质量。 1-5 我国标准额定电压等级有哪些？发电机、 变压器和电力网的额定电压的选用 原则是什么？ 答：我国国家标准规定的额定电压等级为 3，6，10，20，35，63，110，220， 330，500，750KV，均指三相交流系统的线电压。 由于发电机总是接在线路的首端， 所以它的额定电压应比电网的额定电压高 5％，用于补偿电网上的电压损失；变压器一次绕组的额定电压规定等于电网的 额定电压，但是当变压器的一次绕组直接与发电机的出线端相连时，其一次绕组 的额定电压应与发电机的额定电压相同； 变压器的二次绕组的额定电压规定应比 同级电网的额定电压高 10％，当变压器的二次侧输电距离较短，或变压器阻抗 较小时，则变压器二次绕组的额定电压可比同级电网的额定电压高 5％；电网的 额定电压，国家规定各级电网电压在用户处的电压偏差不得超过＋5％，故在运 行中可允许线路首端的电压比额定电压高 5％， 而末端的电压比额定电压低 5％。 1-6 试述火电厂、水电厂、核电厂的基本生产过程及其特点。 答：火电厂通过固体、液体、气体燃料的化学能来生产电能。其生产过程如 下：首先原煤由输煤皮带送入煤斗，通过磨煤机磨成煤粉，再由排粉风机将煤粉 混同热空气经喷燃器送入锅炉的燃烧室燃烧，加热燃烧室四周水冷壁管中的水， 使之变成蒸汽， 此蒸汽再经过过热器变为高温高压的过热蒸汽经过蒸汽管道进入 汽轮机，推动汽轮机的转子旋转，带动连轴的发电机发电。在汽轮机内做完功的 蒸汽经凝汽器放出汽化热而凝结成水后， 由凝结水泵送入低压加热器和除氧器加 热和除氧，除氧后由水泵打入高压加热器加热，再经省煤器进一步提高温度后重 新进入锅炉的水冷壁管中，如此重复，循环使用。火电厂的特点是：燃料需要量 极大，同时还大量排放废气、粉尘和废渣，会对城市环境造成污染。 水电厂利用河流所蕴藏的水能资源来发电。水电厂分为堤坝式和引水式等， 其中以堤坝式水电厂应用最为普遍。以堤坝式为例，水电厂的生产过程为：拦河 坝将上游水位提高，形成水库，水库的水在高落差的作用下经压力水管高速进入
电力工程基础_孙丽华_答案
第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
电力系统基础习题与答案解析
第一章电力系统概述习题一、填空题1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。
2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等。
3．火电厂分为凝汽式和供热式火力发电厂。
4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。
5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。
6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。
7.衡量电能质量的指标有电压、频率、正弦交流电的波形。
8.根据根据对用电可靠性的要求，负荷可以分成第Ⅰ类负荷、第Ⅱ类负荷、第Ⅲ类负荷。
二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。
（√）2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。
（×）3、变电站是汇集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节。
（√）4、中间变电站处于电力系统的枢纽点 , 作用很大。
（×）5、直接参与生产、输送和分配电能的电气设备称为一次设备。
（√）6、电流互感器与电流表都是电气一次设备。
（×）7、用电设备的额定电压与电力网的额定电压相等。
（√）8、发电机的额定电压与电力网的额定电压相等。
（×）9、变压器一次绕组的额定电压与电力网的额定电压相等。
（×）10、所有变压器二次绕组的额定电压等于电力网额定电压的 1.1 倍。
（×）11、二次设备是用在低电压、小电流回路的设备。
（√）12、信号灯和控制电缆都是二次设备。
（√）13、根据对用电可靠性的要求，负荷可以分成5类。
（×）三、简答题1．发电厂和变电所的类型有哪些？。
答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。
根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。
枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV。
电力系统第1章作业答案

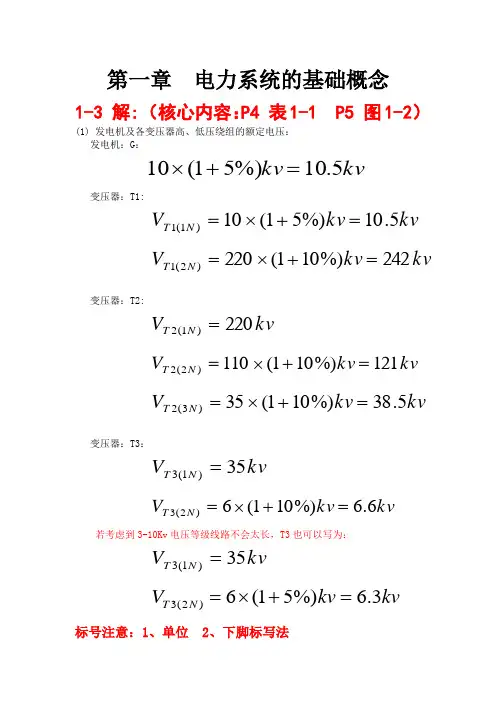

第一章 电力系统的基础概念 1-3 解: （核心内容：P4 表1-1 P5 图1-2）(1) 发电机及各变压器高、低压绕组的额定电压：发电机：G ：kv kv 5.10%)51(10=+⨯变压器：T1: kv kv V N T 5.10%)51(10)1(1=+⨯= kv kv V N T 242%)101(220)2(1=+⨯=变压器：T2:kv V N T 220)1(2=kv kv V N T 121%)101(110)2(2=+⨯= kv kv V N T 5.38%)101(35)3(2=+⨯=变压器：T3：kv V N T 35)1(3=kv kv V N T 6.6%)101(6)2(3=+⨯= 若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kv V N T 35)1(3=3(2)6(15%) 6.3T N V kv kv =⨯+= 标号注意：1、单位 2、下脚标写法(2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=： T1： 5.10242)1(1)2(11==N T N T N V V KT2： 121220)2(2)1(2)21(2==-N T N T N T V V K5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：220/121/38.5T3：6.635)2(3)1(33==N T N T N V V K或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果(3) 1T 变压器运行于+5%抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+===2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.1212203T 变压器运行于-2.5%抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-=== 或： T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。
