水电安装资料报验工序
水利水电工程质量报验制度
水利水电工程质量报验制度一、总则水利水电工程质量报验制度是依据国家有关法律法规和标准要求，结合我国水利水电工程建设的实际情况制定的，旨在确保水利水电工程施工质量及工程验收过程的规范和有效进行。
二、报验范围1.水利水电工程总包、分包单位在实施水利水电工程过程中的各项关键工序及重要节点，需进行相应的质量报验。
2.水利水电工程材料、设备的选用、验收，需进行质量报验。
3.水利水电工程施工过程中的关键工序，如土方开挖、混凝土浇筑、钢结构安装、设备安装等，需进行质量报验。
4.水利水电工程竣工验收过程，需进行质量报验。
三、报验程序1.报验计划制定总包单位应根据工程实际情况，制定水利水电工程质量报验计划，并报批相关部门。
报验计划内容应包括报验工序、报验人员、报验时间、报验地点等。
2.报验人员组织总包单位应按照报验计划，组织相关人员进行质量报验。
报验人员应具备相应的岗位资格和专业技术背景。
3.报验准备报验前，总包单位应对质量报验所需的资料、工具、设备等进行准备，确保报验工作的顺利进行。
4.报验实施报验过程中，总包单位应按照质量报验计划，对报验对象进行检查、测试、评估等工作，并记录相关数据和结果。
5.报验总结报验结束后，总包单位应对报验结果进行总结，提出改进建议，并编制报验报告，报送相关部门审核。
6.报验复核报验报告审核通过后，相关部门应对报验结果进行复核，并发放相应的质量验收证书。
四、报验要求1.报验工序应符合相关的质量验收标准和规范要求。
2.报验人员应认真履行职责，严格按照质量报验程序进行操作。
3.报验资料应真实可信，不得伪造或篡改。
4.报验结果应客观公正，不得有弄虚作假之情况。
5.报验报告应及时准确，内容清晰明了。
五、报验管理1.建立健全水利水电工程质量报验档案，做好报验数据和结果的保存和管理。
2.定期对报验制度进行评估和检查，及时发现问题并进行改进。
3.加强对报验工作的监督和检查，提高报验工作的质量和效率。
引水工程工序报验制度
引水工程工序报验制度一、总则为了确保对引水工程施工过程的合规性和质量控制，保障引水工程施工的顺利进行，特制定本工序报验制度。
本制度适用于所有引水工程的施工过程，所有参与引水工程施工的相关单位和人员应严格按照本制度进行操作。
二、报验范围引水工程施工过程中的合格验收和监理验收，必须经过本工序报验制度的规定。
三、报验的流程1. 施工单位将工程竣工报验前项目部校误的文件，报总包单位确认及监理单位签认的技术文件集合成判定。
2. 按工程标准（质量）、设计要求和技术规范，积极开展项目现场检验、测试和质量广检确认工作。
3. 形式报检资料在验收会签解。
主要包括材料复试报告、特种设备检验合格证、水电站立项可行代、中矿表示检验报告、工业验收检验报告、设备备置技术资料。
4. 获研报入住权限后，在监理工程师协定下进行检验。
评定检验证书是否相符。
5. 报验完成后，由监理工程师对报验过程进行总结，并提出报验结论。
6. 报验结论由总包单位负责签字确认，验收完成。
四、报验的程序1. 施工单位在进行引水工程施工过程中，必须加强对各个工序的管控，确保各工序的质量和进度。
2. 施工单位应按照工程施工图纸及相关技术规范要求，合理安排施工进度，并按照计划进行，确保施工质量。
3. 施工单位应做好相关记录，包括施工过程中的实测数据、质量检验资料等，以便后续的验收和报验。
4. 监理单位应对施工单位的工作进行监督，并对施工过程中的问题及时报告，并要求施工单位及时整改。
5. 施工单位在引水工程的施工过程中，应定期向监理单位报送施工进度和质量的情况，并配合监理单位进行现场检查。
6. 监理单位应对施工单位提供的资料和信息进行审核，并与施工单位共同确认工程的完成情况。
7. 施工单位根据监理单位的要求，逐步完成引水工程的各项工作，并将相应的材料资料报验备案。
五、报验的要求1. 施工单位在完成引水工程的施工过程中，必须按照设计要求和相关技术规范进行工作，确保工程质量。
水利水电工程竣工资料整理要求
水利水电工程竣工资料整理要求一、档案管理要求1、资料装订时应采取三孔一线的装订方法，孔距7cm。
注意装订时装订线不得将字迹压住。
2、资料用纸统一为A4纸，装订厚度一般在0.5-1.5cm，最厚不得超过2cm。
若超过2cm，可分多本装订，但需标出能够说明该资料是一体的标志。
3、各类资料必须有封面，并加盖印章，且附有相应的目录，并在页面底部（中间）注明页码。
4、施工单位应负责向建设单位提交竣工资料原件一份，复印件二份，同时应加盖印章。
进行资料移交时，施工单位应提供完整的资料清单供建设单位查阅。
A、施工单位资料（1）开工资料①开工令；②开工申请；③施工组织设计，施工计划、方案、措施（含施工单位相应的报验资料）；④进场设备报验单；⑤进场人员报验单（含项目经理或总工的变更请示及函复）；⑥施工放样报验单；⑦工程技术要求与图纸会审纪要、技术交底（包括设计交底）；⑧材料检验报告（含出厂合格证、质量复验报告）。
（2）综合资料①施工单位营业执照，资质；②停工报告、停工令、返工处理报告、复工令；③事故处理资料；④设计变更；⑤工程建设有关会议记录；⑥竣工报告、竣工验收报告（申验请示）；⑦成立项目经理部的通知及一些萁它资料（如各种通知等）；（3）、第*分部单元工程质量评定及报验回复：单元工程质量评定、工程报验单回复、施工自检原始记录表（按分部）可合订一本;（4）施工日志：单本装订；（5）质量评定资料：装订顺序为项目划分报告，单位、分部；（6）分部工程收签证：分部工程收资料，单本装订；（7）工程计量资料、工程结算资料：含增加收、核减的各类报告，单本装订；（8）施工管理工作报告：附件：施工大事记，可合订一本；（9）声像材料（照片、录音带、录像带、光盘、软盘等）；（10）竣工图：单本装订；（11）移交资料清单（三份，盖章，签字）见附表B、监理资料（1）监理合同单本装订（建设单位提供）；（2）监理规划、监理细则各订一本；（3）监理日志、监理大事记各订一本；（4）工程建设监理工作报告单本装订（监理大事记可作为附件一起装订）；（5）监理抽检记录单本装订；（6）现场监理指示单本装订；（7）监理通知单本装订；（8）计量资料单本装订；（9）有必要归档的萁它资料；C、建设单位资料（1）招投标文件；（2）工程计划、计划批复，工程设计（初步设计、施工图设计）、设计批复文件；（3）工程合同及协议书（设计、施工、监理等合同）（4）征地迁占委托书、征用土地批文附件等；（5）工程质量监督书；（6）工程建设有关会议记录、记载重大事件的声像资料、文字说明，建设单位检测记录）；（7）设计变更及批复；（8）竣工财务决算、审计报告；（9）工程建设管理报告，初工作报告，工程竣工收鉴定书（草稿）。
水利水电工程单元工程施工质量验收评定标准(106页)
隐蔽内面
允许偏差15 mm
5 预留孔、洞尺寸及位置
孔、洞尺寸 孔洞位置
允许偏差-10 mm 允许偏差±10 mm
1
模板平整度、相邻两板面 错台
外露表面 隐蔽内面
钢模：允许偏差2 mm； 木模：允许偏差3 mm
允许偏差5mm
2 局部平整度
一 般 项 3 板面缝隙 目
外露表面 隐蔽内面 外露表面 隐蔽内面
分。5、6、7三章涉及到与普通砼共性的，均与第四章规定为 准。
如：碾压砼①基础层②垫层砼（异种砼）③预埋件制作及安 装④外观质量
面板砼①趾板基础面②钢筋制作及安装③趾板砼施工质量④ 外观质量
预应力砼：原材料和中间产品的质量标 准按4.1节 实体工程质量按第四章
外观质量标准：浇筑实体按接4.7 预制件按第9章规定
C.0.3 同一标号（或强度等级）混凝土试块28天龄期抗压强度的 组数5＞n≥2时，混凝土试块强度应同时满足下列要求：
Rn≥1.15R标 Rmin≥0.95R标 式中 ——n组试块强度的平均值，MPa； R标——设计28天龄期抗压强度值，MPa； Rmin——n组试块中强度最小一组的值，MPa。 C.0.4 同一标号（或强度等级）混凝土试块28天龄期抗压强度的 组数只有1组时，混凝土试块强度应满足下列要求： R≥1.15R标 式中 R ——试块强度实测值，MPa； R标——设计28天龄期抗压强度值，Mpa。
合格，不合格点不应集中分布，且不合格点的质量不 应超出有关规范或设计要求的限值；
3）各项报验资料应符合本标准要求。
解释：不合格点不应集中分布，且不合格点的质量不 应超出有关规范或设计要求的限值是为了保证局部小
区域的施工质量，应遵守。
三 单元工程施工质量验收评定
水电工序报验-防雷引下线及接闪器安装检验
式
焊接或卡接器连接，防雷引下 线与接地装置必须采用焊接或 螺栓连接。 当利用建筑物金属屋面或屋顶
全
/全
上旗杆、栏杆、装饰物、铁塔
利用建筑物上其它物 4 件做接闪噐时，其材
质及截面和连接方式
、女儿墙上的盖板等永久性金 属物做接闪器时，其材质及截 面应符合设计要求，建筑物金 属屋面板间的连接、永久性金
/
/全
布置方式
扁形导体固定支 圆形导体固定
架间距
支架间距
全
全
一 般 项 目
5
接闪线 安装于水平面 和接闪 上的水平导体 带安装
安装于垂直面
上的水平导体
安装于高于 20m 以上垂直 面上的垂直导 体
安装于地面至 20m 以下垂直 面上的垂直导 体
500 1000
/
1000
/
/
1000
全全
6 跨接措施
接闪带或接闪网在过建筑物变 形缝处的跨接应有补偿措施
/
符合要求
符合要求 / / /
符合要求
/
施工单位 检查结果
监理单位 验收结论
符合要求
专业工长： 质量员：
年月日
监理工程师： 年月日
验收项目
设计要求及 规范规定
最小/实际 抽样数量
检查记录
检查 结果
1
引下线布置、安装和 连接
防雷引下线的布置、安装数量 和连接方式应符合设计要求。
全
/全
2
接闪器的布置、规格 及数量
接闪器的布置、规格及数量应 符合设计要求。
全
/全
主 接闪器与防雷引下线 接闪器与防雷引下线必须采用
控 项 目
3
连接方式和防雷引下 线与接地装置连接方

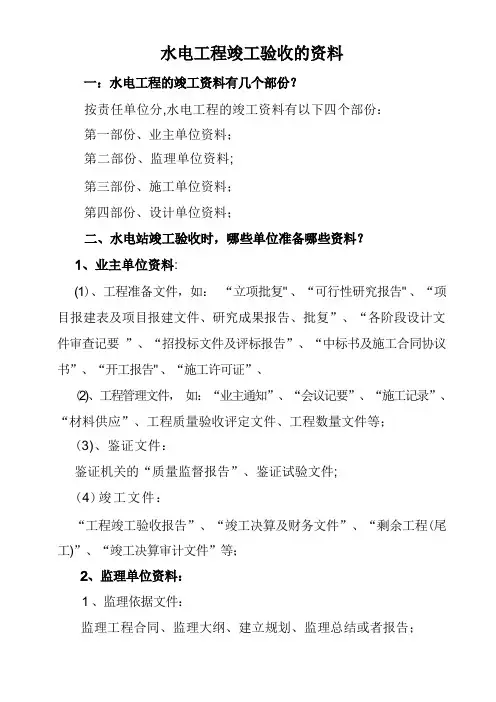

水电工程竣工验收的资料
按责任单位分,水电工程的竣工资料有以下四个部份：第一部份、业主单位资料；第二部份、监理单位资料;第三部份、施工单位资料；第四部份、设计单位资料；(1)、工程准备文件，如：“立项批复" 、“可行性研究报告" 、“项目报建表及项目报建文件、研究成果报告、批复”、“各阶段设计文件审查记要”、“招投标文件及评标报告”、“中标书及施工合同协议书”、“开工报告" 、“施工许可证”、(2)、工程管理文件，如：“业主通知”、“会议记要”、“施工记录”、“材料供应”、工程质量验收评定文件、工程数量文件等；(3)、鉴证文件：鉴证机关的“质量监督报告”、鉴证试验文件;(4)竣工文件：“工程竣工验收报告”、“竣工决算及财务文件”、“剩余工程(尾工)”、“竣工决算审计文件”等；1 、监理依据文件：监理工程合同、监理大纲、建立规划、监理总结或者报告；2、监理资料：工程管理文件材料、监理会议记要、监理简报、通讯报导、与施工方、业主方、设计方等往来的函件、计量支付资料.监理工程师通知、现场指示、设计变更通知、监理例会记录及会议记要、监理工程师日记；3 、质量控制活动资料：单位和分部工程及每一个阶段阶段工程质量检验监测评定材料、工程进度材料、各分项工程质量抽检材料、工程质量验收资料、评定资料、设备缺陷、抽检、试验资料等；4、安全文明活动资料安全文明活动材料、安全质量评比活动材料、监理工作照片(连底片)及其它监理声像资料、工程施工照片(连底片) 、录相(音) 带、磁盘等声像资料"。
(1)、竣工资料：工程施工合同、竣工验收申请、竣工报告、工程施工总结；(2)、施工技术资料:如：竣工图及说明、施工组织设计(总的、分项的、每一个单项的、阶段的技术方案) 、各单项施工技术方案、工程施工进度报告、安全管理等资料(3)、工程质量资料：单位、分部及单元工程验收、质量自检、过程控制文件等；每一个阶段的工程验收及评定资料;分部工程及单元工程资料包括：工程质量评定、工程质量验收、施工过程质量检验单、工程检测记录、工程检验试验、工程检验认可书、建造材料报验单监理抽检，鉴证机构质量文件等.(4)、索赔资料：因业主原因或者主设备问题等造成的误工和返工的索赔依据等；建 (构)筑物、大型设备基础的沉陷观测记录、主要轴线的测量；放线记录及水准点一览表；材料试验记录和质保书；建造及安装工程质量检查及验收记录和中间验收签证；施工和试运过程中发生的质量事故和设备缺陷处理记录;安装记录、验收签证和调试报告；需要作为生产依据的合同、协义、往来文件和重要的会议记录；外文技术资料及翻译资料；未完项目的分工协调记要；质监机构对建造物、机组进行质量监督的评价文件等。
水电安装监理细则
九龙明珠C02地块工程水电安装监理实施细则编制：审批：江西省恒信建设工程监理咨询有限公司九龙明珠工程项目监理部 2014 年 4 月 20 日一、工程概况建设单位：南昌红江实业发展有限公司项目名称：九龙明珠C02地块建设地点：南昌市九龙湖新城起步区设计单位：南昌市城市设计规划研究总院施工单位：江西省第十建筑工程有限公司监理单位：江西省恒信建设工程监理咨询有限公司建设地点：南昌市九龙湖新城起步区（jlh702-C02地块内）二、水电安装工程的监理程序：（1）事前指导：接到施工图后，协助施工单位学习了解图纸内容，对施工设计中的问题，尽量在图纸会审中解决，施工过程中发现的设计问题，协助施工单位与设计单位联系解决。
（2）基础和主体工程施工阶段：1、施工单位及时报送水电施工技术管理体制人员名单、资质证书及特殊工种上岗证的复印件，并且人与证相符。
2、督促施工单位报送施工进度计划及施工组织设计。
3、及时报送设备材料进场报验单、质保书、合格证等资料，现场检查各种材料的外观质量，及时签发报验单，不合格材料不得用于工程中，需复试的材料必须在复试合格后，方可使用。
4、水电安装工程中，对防雷接地预埋线管、排水出户、给水进户等隐蔽工程必须报监理检查，并做好隐蔽记录、工序报验，监理检查合格后，报县质检站检查通过后，方可进行隐蔽。
5、检查预埋管件、套管、加工质量，预留洞预留位置是否正确，预埋管道的基础是否符合施工规范。
6、施工过程中，严格按照设计要求及县质监站的统一技术交底和有关施工技术规范精心组织施工并按建筑工程质量验评标准对各分项、分部工程进行自检、自评。
三、水电施工阶段：A.地下隐蔽工程：给水进户管安装完毕后做水压试验，排水出户管安装完毕后做灌水试验，经监理核验后报县质检站复核，同意后方可隐蔽。
B.强弱电保护管预埋标准层报县质检站复核。
C.施工过程中要注意保护建筑成品，不许野蛮打洞。
施工中断或完工后管道敞口处要封堵，以免进杂物堵塞。
水利水电工程施工质量验收评定表及填表说明
单元工程施工质量报验单（承包[2016质报号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份，监理机构、发包人各1份。
表土方开挖单元工程施工质量验收评定表表软基或土质岸坡开挖工序施工质量验收评定表表软基或土质岸坡开挖工序施工质量三检表。
CB18 单元工程施工质量报验单（承包[2016质报号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份，监理机构、发包人各1份。
表钻孔灌注桩工程单桩及单元工程施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表表钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表表钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表水利水电工程表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表水利水电工程表钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表表钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表CB18 单元工程施工质量报验单（承包[2016］质报号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气工序》
1 接地装置安装工序报验单"5项基础-桩基，地圈梁，立柱
"
接地工程隐蔽验收记录
接地系统布置简图
接地电阻测试记录②-最后报，时间向后错开
接地装置安装分项工程检验批质量验收记录
2 "等电位联结" 工序报验单"3项总等电位-基础/局部等电位-每层卫生间"
等电位联结施工隐蔽验收记录
建筑物等电位连接子分部（分项）工程检验批质量验收记录
3 "电线导管敷设分项工程" 工序报验单"3项每层/分轴砖砌体/混凝土"
线槽、电导管安装隐蔽验收记录
电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录
4 "避雷引下线敷设" 工序报验单"3项每层立柱/与三一起"
接地工程隐蔽验收记录--避雷引下线
避雷引下线和配电室接地干线敷设分项工你程检验批质量验收记录
5 "接闪器分项工程" 工序报验单"2项屋面"
接闪器分项工程检验批质量验收记录
6 "电缆桥架安装" 工序报验单按区域楼层分
电缆敷设施工隐蔽验收记录
电缆桥架阿包装与桥架内电缆线敷设分项工程检验批质量验收记录
7 "成套配电柜配电箱安装" 工序报验单"注意不同分类的配电箱"
成套配电柜，照明配电箱安装分项工程检验批质量验收记录
8 电缆头制作工序报验单分轴不分层
电缆头制作、接线盒线路绝缘测试分项工程检验批质量验收记录
9 电线电缆穿管工序报验单一般分层即可
电导管内穿线隐蔽验收记录
线路（设备）绝缘电阻测试记录②-最后报，时间向后错开
电线、电缆穿管和线槽分项工程检验批质量验收记录
10 开关插座安装工序报验单一般分层即可
接地（PE）、接零（PEN）导通状态及插座接地正确性测试记录②
开关、插座、风扇安装分项工程检验批质量验收记录
11 普通灯具安装工序报验单一般分层即可
普通灯具安装分项工程检验批质量验收记录
12 专用灯具安装工序报验单一般分层即可
专用灯具安装分项工程检验批质量验收记录
13 建筑通电照明工序报验单只要一份，整体
建筑物通电试运行
14 材料进场汇总、DQ1资料汇总（需要监理签字）、目录、尾页、封面
《给排水》
1 "排水管埋地" 工序报验单地坪以下
排水管道工程隐蔽验收记录
非承压管道灌水实验记录
室内排水管道及配件安装工程检验批质量验收记录
2 "雨水管埋地" 工序报验单地坪以下
雨水管道工程隐蔽验收记录
非承压管道灌水实验记录可以不要
室内雨水管道及配件安装工程检验批质量验收记录
3 "给水管埋地" 工序报验单地坪以下
给水管道工程隐蔽验收记录
承压管道系统（设备）强度和严密水压试验记录
给水管道及配件安装工程检验批质量验收记录
4 "消防水管埋地" 工序报验单地坪以下
消防管道工程隐蔽验收记录
承压管道系统（设备）强度和严密水压试验记录
室内消火栓系统安装检验批质量验收记录
5 "排水管楼上部分" 工序报验单"看情况分段注意水管编号"
排水管道支吊架安装记录
塑料排水管伸缩器安装预留伸缩量纪录
楼板（屋面）立管洞盛水实验记录②
非承压管道灌水实验记录②可以不要
室内排水管道通球试验记录②
室内排水管道及配件安装工程检验批质量验收记录
6 "雨水管楼上部分" 工序报验单"看情况分段注意水管编号"
雨水管道支吊架安装记录
非承压管道灌水实验记录②一定要
室内雨水管道通球试验记录②
塑料排水管伸缩器安装预留伸缩量纪录
室内雨水管道及配件安装工程检验批质量验收记录
7 "给水管道楼上部分" 工序报验单"看情况分段注意水管编号"
给水管道支吊架安装记录
承压管道系统（设备）强度和严密水压试验记录
给水、热水及采暖管道系统冲洗记录
给水管道及配件安装工程检验批质量验收记录
8 "消防水管楼上部分" 工序报验单"看情况分段注意水管编号"
消防管道支吊架安装记录
承压管道系统（设备）强度和严密水压试验记录
给水、热水及采暖管道系统冲洗记录
消火栓系统试射实验记录
室内消火栓系统安装检验批质量验收记录
9 "卫生器具安装" 工序报验单看情况分段
卫生器具满水试验记录
地漏排水试验记录②
排水系统及卫生器具通水实验记录
卫生器具安装工程检验批质量验收记录
10 "卫生器具给水配件安装" 工序报验单看情况分段
卫生器具给水配件安装工程检验批质量验收记录
11 "卫生器具排水管道安装" 工序报验单看情况分段
卫生器具排水管道安装工程检验批质量验收记录
《材料报验与资料》
材料（构配件）、设备进场实用报验单
材料进货清单
产品合格证书
检验报告
"建筑电气工程材料、设备、成品、半成品出厂合格证
及进场检验报告汇总表"。
