可提升式微孔曝气器
可提升曝气器技术规格书
xx有限公司污水处理厂三期扩建项目可提升曝气器技术规格书买方：xx有限公司日期：2019年 10 月 8 日目录1. 总则 ........................................ 错误!未定义书签。
2. 项目概述 .................................... 错误!未定义书签。
项目概况.............................. 错误!未定义书签。
可提升曝气器运行条件.................. 错误!未定义书签。
3. 工作范围 .................................... 错误!未定义书签。
卖方工作范围.......................... 错误!未定义书签。
买方工作范围.......................... 错误!未定义书签。
4. 供货范围 .................................... 错误!未定义书签。
供货清单.............................. 错误!未定义书签。
随机、两年备品备件及专用工具.......... 错误!未定义书签。
专用工具和备件........................ 错误!未定义书签。
5. 标准和规范 .................................. 错误!未定义书签。
一般要求.............................. 错误!未定义书签。
设计及生产制造过程中执行的标准........ 错误!未定义书签。
6. 供货设备技术要求 ............................ 错误!未定义书签。
设备性能要求.......................... 错误!未定义书签。
可提升曝气器参数 .................. 错误!未定义书签。
SBR池微孔曝气器的选择安装
SBR池微孔曝气器的选择安装
SBR工艺常用的曝气设备是微孔曝气器。
微孔曝气器也称多孔性扩散装置，采用多孔性材料如陶粒，粗瓷等掺以适当的如酚醛树脂一类的粘合剂，在高温下烧结成扩散板、扩散管及扩散罩的形式。
他的主要性能特点是产生微小气泡，气、液接触面积大，氧利用率高；缺点是气压损失大，易堵塞。
按照安装的形式，微孔曝气器可以分为固定式和提升式两大类。
固定式微孔曝气器主要有固定式平板型、固定式钟罩型及膜片式三种，其中固定式平板型、钟罩型微孔曝气器传氧效率均较高但易堵塞。
国外首先开发的膜片式微孔曝气器，通过不断地改型应用于污水处理厂，不但动力效率高，应用效果好，而且不存在堵塞的问题。
绿烨环保填料厂的优质膜片式曝气器采用ABS底座及优质微孔合成橡胶膜片，并用ABS箍固定。
在合成橡胶的膜片上采用激光打出同心圆布置的圆形孔眼。
曝气时空气通过底座上的通气孔进入膜片和底座之间，在压缩空气的作用下，膜片微微鼓起，孔眼张开，达到布气扩散的作用。
停止供气压力消失后，膜片本身的弹性作用使孔眼自动闭合，由于水压的作用，膜片压实于底座上。
曝气池中的混合液不可能倒流，也就不会堵塞膜片孔眼。
膜片式微孔曝气器的充气效率可达3.4kg/(kW·h），氧的利用率为27％~38％。
提升式微孔曝气器是为了克服固定式微孔曝气器堵塞时清理困难而开发的，可在正常运行中，随时或定期地将曝气器从水中取出进行清洗。
目前我厂生产的摇臂式微孔曝气器即为其中一种，主要由三部分组成，为了防止气孔堵塞，空气必须先经净化处理，才能通入微孔曝气器。
CECE97鼓风曝气系统规范
3.5 曝气搅拌能力验算
3.5.1 为满足曝气池混合搅拌需要，曝气还应符合下列条件之一： 1、 污水生物处理供风量立方米污水还不应小于 3m3； 2、 曝气池底部水流速不应小于 0.25m/s。
4 供风管道及计算
4.1 供风管道一般规定
4.1.1 供风管道系指风机出口至曝气器的管道。设计中应尽可能减小管道局部 阻力损失，并使各曝气器处压力相等或接近。 4.1.2 大中型处理厂曝气池供风总干管应从鼓风机房引出两条供气管或采用环 状布置、或总干管上设气体分配罐，一组池设置一供风干管。 4.1.3 供风管路宜采用钢管，并应考虑温度补偿措施和管道防腐处理。 4.1.4 供风干管上应设置适量的伸缩节和固定支架。 4.1.5 供风管道应在最低点设置排除水份或油份的放泄口。 4.1.6 供风管道应设置排入大气的放风口，并应采取消声措施。 4.1.7 供风支、干管上应装有真空破坏阀，立管管顶应高出水面 0.5m 以上，管 路上所装阀门应设在水面之上。
hc
Oc 24 qc
（3.4.6-1）
式中 h1 — 按供氧能力所需曝气器个数（个） ； Oc – 由式（3.4.4-1）所得曝气器污水标准状态下生物处理需氧量 （kgO2/d） ； qc – 曝气器标准状态下，与曝气器工作条件接近时的供氧能力 （kgO2/h·个 ）; (见附录 A.0.1，A.0.3，A.0.3) 2、 按服务面积计算曝气器数量
Oc
1.024
T 20
O2 C s 20 ( P Cs (T ) Ct )
（3.4.4-1）
式中 OC – 标准状态下曝气池污水需氧量（kgO2/d） ； O2 – 由 3.4.3 算得的曝气池污水需氧量（kgO2/d） ； CS20-- 20 C 蒸馏水饱和溶解氧值 9.17〈mgO2/L〉 ； α – 曝气设备在污水与清水中氧总转移系数之比值； β – 污水与清水中饱和溶解氧浓度之比值； α、β值通过试验确定，也可参照附录 B.0.2 选用； 1.024—温度修正系数； T – 曝气池内水温，应按夏季温度考虑（C） ； CS（T）-- 水温 TC 时蒸馏水中饱和溶解氧值（mg O2/L〉 ； Ct – 曝气池正常运行中应维持的溶解氧浓度值（mg O2/L〉 ； ρ – 不同地区气压修正系数

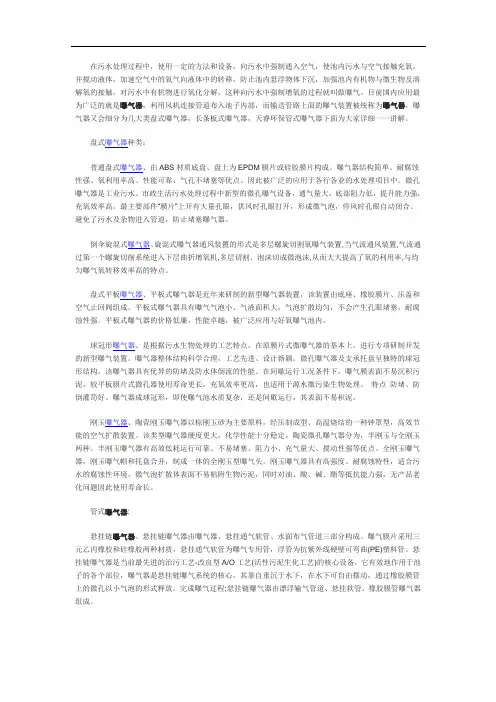

曝气器种类
在污水处理过程中，使用一定的方法和设备，向污水中强制通入空气，使池内污水与空气接触充氧，并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮物体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，这种向污水中强制增氧的过程就叫做曝气。
目前国内应用最为广泛的就是曝气器，利用风机连接管道布入池子内部，而输送管路上面的曝气装置被统称为曝气器，曝气器又会细分为几大类盘式曝气器，长条板式曝气器，天睿环保管式曝气器下面为大家详细一一讲解。
盘式曝气器种类：普通盘式曝气器、由ABS材质底盘、盘上为EPDM膜片或硅胶膜片构成。
曝气器结构简单、耐腐蚀性强、氧利用率高、性能可靠、气孔不堵塞等优点。
因此被广泛的应用于各行各业的水处理项目中。
微孔曝气器是工业污水、市政生活污水处理过程中新型的微孔曝气设备，通气量大，底部阻力低，提升能力强，充氧效率高。
最主要部件“膜片”上开有大量孔眼，供风时孔眼打开，形成微气泡，停风时孔眼自动闭合。
避免了污水及杂物进入管道，防止堵塞曝气器。
倒伞旋混式曝气器、旋混式曝气器通风装置的形式是多层螺旋切割氧曝气装置,当气流通风装置,气流通过第一个螺旋切削系统进入下层曲折增氧机,多层切割、泡沫切成微泡沫,从而大大提高了氧的利用率,与均匀曝气氧转移效率高的特点。
盘式平板曝气器、平板式曝气器是近年来研制的新型曝气器装置，该装置由底座、橡胶膜片、压盖和空气止回阀组成。
平板式曝气器具有曝气气泡小、气液面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强。
平板式曝气器的价格低廉，性能卓越，被广泛应用与好氧曝气池内。
球冠形曝气器、是根据污水生物处理的工艺特点，在原膜片式微曝气器的基本上，进行专项研制开发的新型曝气装置。
曝气器整体结构科学合理，工艺先进、设计新颖。
微孔曝气器及支承托盘呈独特的球冠形结构。
该曝气器具有优异的防堵及防水体倒流的性能。
在间歇运行工况条件下，曝气膜表面不易沉积污泥，较平板膜片式微孔器使用寿命更长，充氧效率更高，也适用于源水微污染生物处理。
曝气设计规范
XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS 97 ：97为XX建设标准化协会标准，推荐给有关单位使用。
在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。
1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。
1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。
1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。
2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。
2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。
2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。
微孔曝气器原理
微孔曝气器的原理是挤压空气，使空气从橡胶膜片的微孔中逸出，形成微小气泡并扩散到水中。
微孔曝气器在6米深的水中的氧利用率可达到30%以上，氧利用率较高。
然而，微孔曝气器易堵塞破损，寿命较短。
当使用一定年限后，微孔曝气器会因为结垢堵塞而造成风压和能耗上升，破损后氧利用率会骤降，需要及时进行更换。
在工业废水处理中，微孔曝气器通常适用于生活废水等低浓度废水处理。
它具有服务面积大、氧利用率高、能耗低等优点。
然而，对于工业废水，尤其是含钙和重金属的废水，微孔曝气器容易堵塞，需要定期进行清洗和维护。
此外，射流曝气器是一种较早应用于工业废水处理的曝气工艺。
它的原理是循环水高速喷射，卷吸空气，并在腔体内混合后沿喷嘴方向射出。
射流曝气器具备服务面积大、不易堵塞等优势。
然而，由于需要额外配备循环水泵，因此能耗较大。
在含钙废水中，喷嘴容易结垢堵塞。
总的来说，微孔曝气器和射流曝气器都有各自的优缺点。
选择哪种曝气器取决于具体的工艺要求和废水性质。
在实际应用中，需要根据具体情况进行综合评估和测试，以确定最适合的曝气器类型。
可提升曝气器技术规格书
xx有限公司污水处理厂三期扩建项目可提升曝气器技术规格书买方：xx有限公司日期：2019年10 月8 日目录1.总则 (1)2.项目概述 (2)2.1项目概况 (2)2.2可提升曝气器运行条件 (2)3.工作范围 (3)3.1卖方工作范围 (3)3.2买方工作范围 (4)4.供货范围 (4)4.1供货清单 (4)4.2随机、两年备品备件及专用工具 (5)4.3专用工具和备件 (5)5.标准和规范 (6)5.1一般要求 (6)5.2设计及生产制造过程中执行的标准 (6)6.供货设备技术要求 (6)6.1设备性能要求 (6)6.1.1可提升曝气器参数 (6)6.1.2可提升曝气器技术要求 (7)6.1.3曝气管技术要求（供应商修改完善） (8)6.2技术规格表（供应商修改完善） (9)6.3主要材质（供应商修改完善） (10)7.检监造检验 (10)8.性能质量保证 (11)8.1性能保证 (11)8.2质量保证 (12)9.技术服务 (13)9.1技术资料 (13)9.1.1一般要求 (13)9.1.2资料清单 (14)9.2现场服务 (15)9.2.1卖方现场技术服务 (15)9.2.2卖方现场检验和调试 (15)9.2.3买方现场技术服务 (16)10.标记、保护及包装运输 (16)10.1标记 (16)10.2保护 (16)10.3包装运输 (17)1.总则1）本技术规格书适用于xx有限公司污水处理厂三期扩建项目（5.1万吨/天）所应安装使用的生化池配套可提升曝气器的招标。
它提出了该类设备的的功能、设计、结构、性能、制造、运行条件、应遵循的规范标准、性能参数、供货范围、检验验收及技术服务等方面的要求。
2）本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的有关条文。
卖方保证提供符合本技术规格书和现行的国家和行业规范、标准的优质产品。
3）如果卖方对本技术规格书的条文有异议，须于收到技术规格书三日之内以书面形式提出澄清，买卖双方根据具体情况协商解决。
可提升管式曝气器使用说明书
/n•h。 进入微孔曝气器的空气应是无油、无灰尘和化学溶剂的。 5.问题及对策 由于 JH 型橡胶膜微孔曝气管橡胶膜片采用了高性能、高质量的 EPDM 橡胶材料， 在正常运行过程中仅需要少量的维护即可。对曝气系统进行周期性的检查，尤其 是曝气器的水头损失，这将有助于运行人员判断曝气系统是否在最佳状态下工 作。 6. 以下是可能出现的问题及其处理方法： a、曝气池中某个区域出现较大的气泡 1. 空气布气管渗漏： 处理方法：池内取出可提升管式曝气器，用小空气量鼓风检查，确定渗漏的位置 并修复。 2. 曝气器橡胶膜损坏： 处理方法：池内取出可提升管式曝气器，用小空气量鼓风检查曝气器，确定渗漏 的曝气器，更换橡胶膜片或整个曝气器。 b、气泡不均匀： 1. 空气量不足： 处理方法：检查鼓风机运行是否正常。 2. 空气管上的阀门关闭或没有完全打开： 处理方法：检查阀门是否处于开启状态。 3. 池内曝气系统安装情况不理想： 处理方法：排空有问题区域的水，检查曝气布气管的水平误差是否在±6mm 以内； 检查空气管道和接口是否已结垢堵塞，如有，用空气吹除和高压水枪冲洗。 4. 橡胶膜片上结垢： 处理方法：检查橡胶膜上是否结垢，如有，清洁橡胶膜；更换橡胶膜片或整个曝 气器。 c、水中溶解氧不正常地降低，曝气系统的水头损失增加： 1. 橡胶膜片上结垢： 处理方法：检查橡胶膜上是否结垢，如有，清洁橡胶膜；更换橡胶膜片或整个曝 气器。 d、整个曝气池中溶解氧水平不一致： 1. 空气量不足： 2. 处理方法：检查鼓风机运行是否正常；检查空气管上的阀门是否位于开启状
可提升管式微孔曝气器橡胶膜由德国朗胜进口的 EPDM 橡胶及配方原料经过 全套炼胶设备炼成，采用全套精密进口膜管生产设备制成曝气橡胶管，进气分管 及曝气支撑管采用特殊加工，经技术处理的 UPVC 或 ABS 硬管，进气主管采用 S304 不锈钢管或热镀锌管及气流分布器、等组成。可提升管式微孔曝气器应用于城市 生活污水、各种工业废水的新建及改造水处理工程中的充氧曝气。气泡细小、氧 利用率高、动力效率高；有较好的流速、流态阻力小、能耗低、曝气时四周曝气 均匀，可减少池底污泥沉积、减少死区现象，增加了曝气面积，提高了充氧能力； 采用进口 EPDM 橡胶，曝气膜管质量、品质保证，微孔采用梅花形列，不容易破 裂，性能可靠，使用寿命更长、安装方便，池内有水无水均可安装，池内无需任 何配置，长时间曝气如需维修，可自由提升维修，无需放水、无需关停风机，不 影响正常运行、无需空气净化，无需反冲洗，无需放空阀，管理更方便、原在池 底固定安装的各种曝气器，在原进气管道不变的条件下，可直接改造为本可提升 管式微孔曝气器。 【适用范围】
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可提升式微孔曝气器
提升式微孔曝气器与常规曝气系统相比，曝气效果好，节约能源，无须放水，即可维修，可广泛用于活性污泥法充氧。
活动灵活可转动360度，使用此设备可将曝气头移至水面上清理、更换。
曝气是水处理整体工程中最为主要的系统，其它设施基本上都是围绕曝气系统而建，所以曝气的好坏会直接影响出水效果。
思源水业经过多年多时间的研究和实践，对在水处理曝气系统中悬挂链式微孔曝气器进行了改革创新，采用抗浮力先进技术，结合本产品的原理结构，进行两头四点同时进气、悬挂安装、自由提升的科学方法，改进为思源悬挂链式微孔曝气器的一个延伸产品，解决了因池底固定安装如出现破裂、漏气、损坏堵塞时必须放空水进行维修的历史难题。
主要特点：
1、曝气效果好；
2、投放位置可调，避免了死区现象；
3、可随意调整布置密度，以满足设计需求；
4、维护简单、方便。
5、曝气头沉于池底之上，曝气时不动，因而可以大大加大曝气头的布置密度，满足曝气量的需求；
6、在曝气头（或膜片）维护时同样像相关的悬挂链式微孔曝气器一样在水面乘小船即可维护。
适用范围：
1、可提升式微孔曝气器是石化、纺织、炼油、焦化、造纸、印染、屠宰、酿造、制药、制革等工业废水及城市生活污水生化处理工程中新型节能曝气设备。
2、在已运行的曝气器的效率低或堵塞频繁不便维修时，可用悬挂链曝气器进行改造，提高增氧能力和搅拌效果。
3、用于污水调节池的预曝气，防止大颗粒泥沙沉积，并可去除部分有机物。
山东思源水业本着为客户着想为客户分忧的思想，努力研究质量上乘、方便操作、易于维护的污水处理设备，思源可提升式微孔曝气机只是其中一个产品，我们有更多效果佳操作简单的设备等待您的选则。
