10、区分零线跟地线几个基本方法
零线与地线判别方法
零线与地线判别方法
零线和地线是电路中的两种不同的导线。
它们在电安全和电路连接方面起着不同的作用。
下面是零线与地线的判别方法：
1. 功能不同：零线是电力系统中回路的一部分，用于传输电流，通常是电源的中性线。
而地线是为了保护人们免受电击的安全导线，它将电路的金属部分（如机壳）连接到地面。
2. 标识不同：在电路中，零线通常是黑色或蓝色的，也可能以其他颜色标识。
而地线通常是绿色或黄绿色的。
3. 连接方式不同：零线通常与电源的中性线连接，将电流引回电源。
而地线则通过接地线连接到地面或接地物体，以确保电流正常返回地面而不通过人体。
4. 测量电压：你可以使用测量电压的仪器（如万用表）来判断某个导线是零线还是地线。
将一个测量引线放在导线上，另一个引线接地，然后测量电压。
如果测量结果接近零伏特，则该导线是地线。
如果测量结果接近线电压，则该导线是零线。
请注意，为了确保电流正常返回到电源，同时保护人们免受电击，请务必正确连接和使用零线和地线。
如果不确定如何正确判别或连接这些导线，请咨询专业电工进行操作。

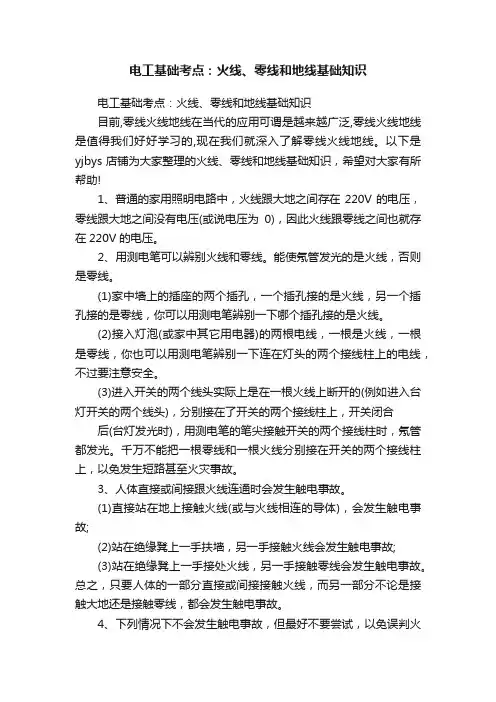

电工基础考点：火线、零线和地线基础知识
电工基础考点：火线、零线和地线基础知识电工基础考点：火线、零线和地线基础知识目前,零线火线地线在当代的应用可谓是越来越广泛,零线火线地线是值得我们好好学习的,现在我们就深入了解零线火线地线。
以下是yjbys店铺为大家整理的火线、零线和地线基础知识，希望对大家有所帮助!1、普通的家用照明电路中，火线跟大地之间存在220V的电压，零线跟大地之间没有电压(或说电压为0)，因此火线跟零线之间也就存在220V的电压。
2、用测电笔可以辨别火线和零线。
能使氖管发光的是火线，否则是零线。
(1)家中墙上的插座的两个插孔，一个插孔接的是火线，另一个插孔接的是零线，你可以用测电笔辨别一下哪个插孔接的是火线。
(2)接入灯泡(或家中其它用电器)的两根电线，一根是火线，一根是零线，你也可以用测电笔辨别一下连在灯头的两个接线柱上的电线，不过要注意安全。
(3)进入开关的两个线头实际上是在一根火线上断开的(例如进入台灯开关的两个线头)，分别接在了开关的两个接线柱上，开关闭合后(台灯发光时)，用测电笔的笔尖接触开关的两个接线柱时，氖管都发光。
千万不能把一根零线和一根火线分别接在开关的两个接线柱上，以免发生短路甚至火灾事故。
3、人体直接或间接跟火线连通时会发生触电事故。
(1)直接站在地上接触火线(或与火线相连的导体)，会发生触电事故;(2)站在绝缘凳上一手扶墙，另一手接触火线会发生触电事故;(3)站在绝缘凳上一手接处火线，另一手接触零线会发生触电事故。
总之，只要人体的一部分直接或间接接触火线，而另一部分不论是接触大地还是接触零线，都会发生触电事故。
4、下列情况下不会发生触电事故，但最好不要尝试，以免误判火线与零线而发生意外。
(1)直接站在地上接触零线;(2)站在绝缘凳上只接触火线。
日常用电首先用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念。
如何区分三根颜色一样的火零和地线
如何区分三根颜色一样的火零和地线区分三根颜色一样的火线、零线和地线是电工工作中非常重要的一项技能，因为正确连接这些线路可以确保电路的正常工作和人员的安全。
下面是一些可以帮助你区分这三根线路的方法和技巧。
1.根据线的标识：在一些国家或地区，火线、零线和地线可能会通过不同的标识或特殊的绝缘颜色来区分。
例如，在美国，火线通常是红色、黑色或棕色，零线通常是白色或灰色，地线通常是绿色或绿黄色。
而在欧洲，火线通常是褐色或红色，零线通常是蓝色，地线通常是绿黄色。
2.使用电表进行测试：使用电表（万用表）可以测量电线之间的电压差，从而确定是火线还是零线。
首先将电表调至交流电压测量模式，并将测试笔连接到电线上。
如果测试笔连接到火线上，电表将显示电压值；如果测试笔连接到零线上，电表将显示接近于零的电压值。
3.使用电流表进行测试：使用电流表可以测量电线中的电流流动情况，从而确定是火线还是零线。
将电流表置于电流测量模式，并将其串联到电路中。
如果电流表显示有电流流动，则表示这是火线；如果电流表显示接近于零的电流值，则表示这是零线。
4.结构上的区别：虽然颜色一样，但是火线、零线和地线在结构上还是有一些区别的。
火线是带有绝缘层和导线芯的电缆，导线芯通常是实心的。
零线也是带有绝缘层和导线芯的电缆，但导线芯通常是多股的。
地线通常是没有绝缘层的裸露导线，有时可能是黄绿色的编织导线。
5.请专业人士进行检查：如果以上方法都不确定或者不适用，最好请专业电工或电工师傅来进行检查和诊断。
他们有专业的知识和经验来确定电线的性质，并可以根据需要采取正确的操作。
总结起来，区分火线、零线和地线是电工工作中至关重要的一项技能。
通过线的标识、使用电表和电流表进行测试，结构上的区别等方法，我们可以准确地区分这三根线路。
在需要时，请务必请专业电工进行检查和操作，以确保电路的正常工作和人员的安全。
用万用表怎么判断零线和地线？零线与地线判断方法
用万用表怎么判断零线和地线？零线与地线判断方法
区分零线与地线：地线在安装时要求使用黄/绿双色线，所以从线的颜色上就可以区分。
零线一般采用蓝色线。
1、万用表量程开关到到交流电压档，应该所以的万用表都有这样的功能，
2、量程从200mV~750V，一般选择200V档，有的钳型表没有200V档可以选再大一点量程，指针万用表档位要小点可以选10 V ~100V
3、再用红黑表笔分别插在V /COM里(平时测量家电220V电压的插孔)
4、将黑表笔线绕在左手里2-3圈(看图)当然越多越好，注意了：此时黑表笔金属针千万不要碰到手，以防电击
5、右手拿红表笔分别测零线或者火线，你记下2次测量的结果，大的为火线，小的为零线。
老电工教您什么是火线、地线、零线、,一分钟学会
老电工教您什么是火线、地线、零线、，一分钟学会今天来带大家认识电线的区分火线地线零线按照接线标准火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地家庭电路中零线、火线的判断方法1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线，剩下不亮的全是地线。
最简单的方法：用电笔确定火线后,分别用两根裸线和火线接在220V灯泡上,从亮度上就可以区别零和地.亮的是零,稍暗的是地。
（要注意安全呦）利用万用表判断火线和零线将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。
要是交流档打的是对的，电压要比实际值小，要是一不小心打错到了电阻档，你就会和万用表一起挂掉呦小贴士：零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。
零线和地线接错的后果一、因为是交流电，所以火和零互换对电器没什么影响。
面对3孔插座，左零，右火，主要是维修时使用。
二、零和地接反或混接，这种情况比较危险。
因为地线如果接到零线上，会导致设备外壳带电。
（一般设备正常时外壳几乎不带电）三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏。
火线零线怎么区分,怎么接插座
火线零线怎么区分,怎么接插座
火线零线的区分方法：
1、可以通过颜色判断：红色是火线，零线一般是绿色，也可能是蓝色，地线一般都是两个颜色拼在一起。
2、可以通过电笔判断：电笔一头接导线，电笔亮就是火线，不亮是零线。
3、可以用电压表区分：火线之间的电压为线电压380V。
火线零线接插座接法一般是：左零右火，火线-L（红、黄、蓝色），零线-N（蓝色或黑色），地线-E（黄绿色）。
一般情况下，地线不会漏电，而常见的有：两孔，三孔两种插座。
一般情况下：在两孔中，左孔连的是零线，右孔连的是火线。
而在三孔的插座中，上孔连的是地线，左孔是零线，右孔是火线。
如何区分火线零线和地线
如何区分火线零线和地线 Revised by BLUE on the afternoon of December 12,2020.火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
详解零线火线地线
详解零线火线地线LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】详解火线:L.零线:N.地线:E一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
我国规定的相线（即火线）分别为A黄B绿C红，零线N蓝，接地线E黄绿双色线。
家里一般用220V电压，L接火线N接零线E接双色接地线，正常情况下火零、火地间电压都是220V，零地间无电压。
所接设备如果为低压仪器，一般建议地零电压<5V,火零电压为220V-+5%，地火电压为220V-+5%。
用万用表测试你的电源，一般来说符合上述要求就可以认为，地线正常，电源符合要求，当然接地是有效的。
正常标准情况下，火零之间220V，火地之间220V，地零之间0V。
但由于实际应用当中，线路不可能额定运行，三相负荷不可能平衡，接地电阻也不可能为0，而且一般的生活用电，地线绝大都不接地，所以零线上一般都有一定的对地电压，火零之间的也确在电压在220V正负10%以内，火地同上，0V<零地<5V。
我们通常所说的火线、零线、地线是指在三相四线制供电系统中不同用途的线路。
火线也叫相线，是可以用电笔测量出来的。
三条火线之间的电压是380V，和零线之间的电压是220V（就是我们通常家用的电压），零线是从变压器中性点接出来的，在三相四线供电系统中，零线接出来后一定要接入大地，所以它对地理论上是没有电压的（但实际当中如果接地装置接触不良，或三相用电严重不平衡时，零线也会带电），三相电的三根头称为相线，三相电的三根尾连接在一起（在变压器内部连接）称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
区分零线跟地线几个基本方法
零线和地线区别
1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。
2.地线的对地电位为零。
是就近接地。
3.零线的对地电位不一定为零。
零线是在最近的变电所接地，和本地的接地可能有一定的电位差。
4.零线有时候会电人。
当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样。
如何区分零线和地线
一、接线标准：
火线(L)颜色须用红色、黄色、绿色
零线(N)颜色须用黑色、蓝色
地线(PE)颜色须用黄、绿双色线
面对3孔插座，左零，右火，中间地
二、在总线上装一漏电断路器,
用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！
三、如果在家中：
1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。
3、剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.
四、用万用表
将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。
零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v 以下为可靠接地。
接错的后果
一、因为是交流电，所以火和零互换对电器没什么影响。
面对3孔插座，左零，右火，主要是维修时用。
最好还是别换。
二、零和地接反或混接，这个平时没事，但比较危险，地线不能接到零线上。
否则导致设备外壳带电。
（一般设备正常时外壳几乎不带电）
三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素
,如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏.。
