火线（L）
1.结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30
米重复接地。
2.原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工
作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
零线、地线、火线知识点
零线、地线、火线知识点

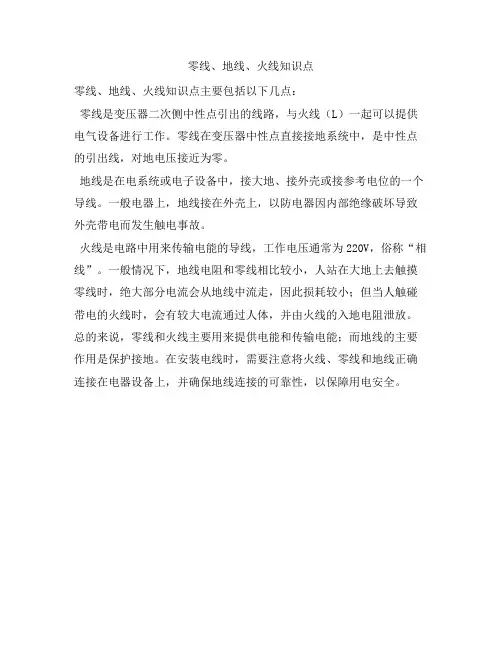

零线、地线、火线知识点主要包括以下几点：
零线是变压器二次侧中性点引出的线路，与火线（L）一起可以提供电气设备进行工作。
零线在变压器中性点直接接地系统中，是中性点的引出线，对地电压接近为零。
地线是在电系统或电子设备中，接大地、接外壳或接参考电位的一个导线。
一般电器上，地线接在外壳上，以防电器因内部绝缘破坏导致外壳带电而发生触电事故。
火线是电路中用来传输电能的导线，工作电压通常为220V，俗称“相线”。
一般情况下，地线电阻和零线相比较小，人站在大地上去触摸零线时，绝大部分电流会从地线中流走，因此损耗较小；但当人触碰带电的火线时，会有较大电流通过人体，并由火线的入地电阻泄放。
总的来说，零线和火线主要用来提供电能和传输电能；而地线的主要作用是保护接地。
在安装电线时，需要注意将火线、零线和地线正确连接在电器设备上，并确保地线连接的可靠性，以保障用电安全。

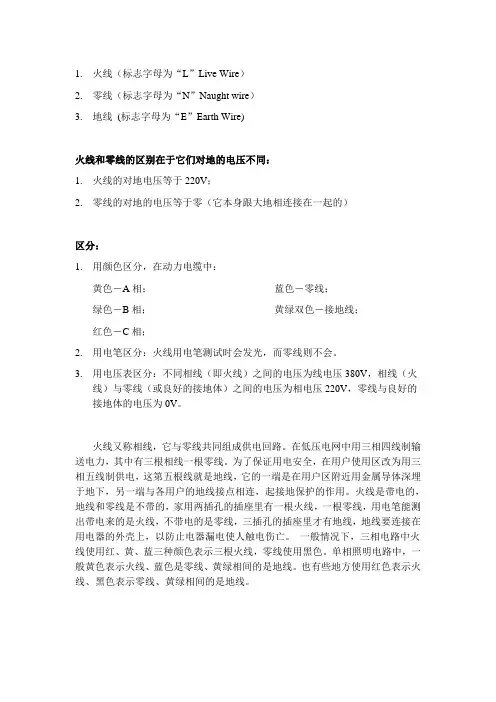

火线、零线、地线
1.火线（标志字母为“L”Live Wire）
2.零线（标志字母为“N”Naught wire）
3.地线(标志字母为“E”Earth Wire)
火线和零线的区别在于它们对地的电压不同：
1.火线的对地电压等于220V；
2.零线的对地的电压等于零（它本身跟大地相连接在一起的）
区分：
1.用颜色区分，在动力电缆中：
黄色－A相；绿色－B相；红色－C相；蓝色－零线；
黄绿双色－接地线；
2.用电笔区分：火线用电笔测试时会发光，而零线则不会。
3.用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火
线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。
火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线是带电的，地线和零线是不带的，家用两插孔的插座里有一根火线，一根零线，用电笔能测出带电来的是火线，不带电的是零线，三插孔的插座里才有地线，地线要连接在用电器的外壳上，以防止电器漏电使人触电伤亡。
一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
零线与地线
2 接地装置、接地体和接地线
（1）接地装置。用金属导线将电气设备需要接地的部分与埋入地中
（直接接触大地）的金属导体可靠地连接起来，称为接地。其中：金属
导线称为接地线，埋入地中的金属导体称为接地体。接地体和接地线总
称为接地装置。接地
支线 电动机 外壳
其它电 气设备
接地 干线
接 地 体
接地装置示意图 a ）回路式 b ）外引式 l-接地体 2-接地干线 3-接地支线 4-电气设备
一、零线和地线从哪里来？
中性点
零点
零线
中性点与中性线
零点与零线
在星形联结的三相电路中，其
中三个绕组连在一起的点称为三 相电路的中性点（1）。由中性点 引出的线称为中性线（2）。
当三相电路中性点接地时， 该中性点成为零点（1）。此 时，由零点引出的线称为零 线（2).
2 中性点为什么要接地
三相负载不对称时，
当R0≠Rc时，总有部分电气设备的对地电压将超过U x/2 ，这将是危险的。因此，零 线的断线是应当尽量避免的，必须精心施工，注意维护。
无重复接地零线断线的危险图
有重复接地零线断线的情况
3 ）缩短碰壳短路故障的持续时间。因为重复接地、工作接地和零线是并联支路， 所以发生短路故障时增加短路电流，加速保护装置的动作，从而缩短事故持续时间。
接地的分类
电气设备的金属外壳或构架与土壤之间作良好的电气连接称为接地。可分为工作 接地和保护接地两种。
1 工作接地 为了保证电器设备在正常及事故情况下可靠工作而进行的接地，
如三相四线制电源中性点的接地。
2 保护接地 为了防止电器设备正常运行时，不带电的金属外壳或框架因漏电
使人体接触时发生触电事故而进行的接地。适用于中性点不接地的三相三线制低压 电网。
零线、地线、中性线
零线、地线、中性线
,中性线,地线的区别
零线即此线上电压为零;中线即此线电势处于其它线的中间或中心,如三相交流电的一根中线;地线就是接大地的线, 也就是用电线连接一块400平方厘米以上,埋入地下一米以上的金属板.
零线和中性线在三相四线中实际上是同一根线，但对于三相线中的其中一根相线来说也就是单相电路来说，它是提供这根相线的电流的回路线，如果在中性点不接地系统中它的对地电压不为零的。
中性线是指在星形接法的三相交流电路中，三根相线的连接时的一根公共线，在严格的绝对平衡的三相交流负载中，这根中性线是零电位，也就是电压为零。
但是为了防止负载不平衡而使中性线带电，则要将中性线接地。
而接地线则不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流回路。
简单说，中性线和零线都是从电源的中性点引出来的导线。
中性点接地后引出来的导线叫零线，中性点没有接地因出来的导线叫中性线。
和大地接通的导线叫地线。
中性点与零点、中性线与零线的区别
当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。
中性点分电源中性点和负载中性点。
由中性点引出的导线称为中性线，简称中线。
如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性。
零线与地线的区别

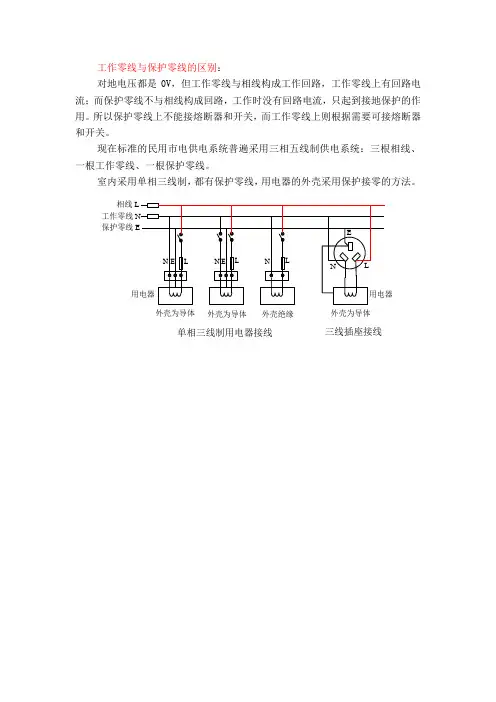

工作零线与保护零线的区别：
对地电压都是0V，但工作零线与相线构成工作回路，工作零线上有回路电流；而保护零线不与相线构成回路，工作时没有回路电流，只起到接地保护的作用。
所以保护零线上不能接熔断器和开关，而工作零线上则根据需要可接熔断器和开关。
现在标准的民用市电供电系统普遍采用三相五线制供电系统：三根相线、一根工作零线、一根保护零线。
室内采用单相三线制，都有保护零线，用电器的外壳采用保护接零的方法。
相线 L
工作零线
保护零线
用
外壳为导体
外壳为导体外壳为导体外壳绝缘
单相三线制用电器接线三线插座接线。
零线与地线知识
零线与地线知识
1这可以说是最基本，最基础的常识了。
2如果知道和搞清了什么是零线，什么是地线就简单了。
3我们（我国）现在普遍通用的绝大多数10KV变380V/220V工业或民用变压器二次侧都是星形接法且中性点接地引出零线（这叫零线）。
3条火线的任一条与零线构成220V单相电，3条火线构成三相电。
4地线，地线就是从地下有效引出的线，与零线通过大地也是完全相通的。
5单相电接负载（如电灯，单相电动机）时，零线起回路作用通过工作电流。
地线一般接设备金属外壳起保护作用正常时不通过电流（极其，极其微弱的正常的泄露电流除外，电笔量不到），如果发生设备漏电时电笔能量到（这时人体也碰到设备金属外壳时），因为地线电阻小（标准小于4欧姆）分压大，人体电阻大（人体电阻不是一定的，男女有别，通常1000欧姆左右）分压小，完成一次保护。
结论
1零线和地线本质是联通的，所以任一火线和零线之间电压是220V和地线也是220V。
2如果地线有电，这就是有严重故障了，必须尽快处理。
怎样区分零线与地线
零线与地线的区别
零线是中国的习惯性说法，国外没有零线的说法，电气中有三种线：L(相线=火线)、N(中性线)、PE(保护线)，其中L和N是带电的，PE是不带电导体。
1．结构的区别
零线(N)：从变压器中性点接地后引出主干线。
地线(PE)：从变压器中心点接地后引出主干线，根据标准，每隔20-30米重复接地。
2．原理的区别
零线(N): 主要用于工作回路，零线所产生的电压等于线阻*工作回路的电流。
犹豫长距离的传输，零线所产生的电压就不可忽视。
地线(PE)：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即是发生PE线有开路的情况，也会从附近的接地体流入大地。
3．N与PE的区别
两者并不是同一概念，零线是中线的俗称，是电力部门提供的工作线路。
地线是接地装置的简称，又分为工作接地和安全性接地，其中安全性接地又分为保护接地、防雷击接地和防电磁辐射接地。
(1)工作接地：是用他完成回路使设备达到新跟那个要求的接地线。
要求接地电阻小于等于
4Ω
(2)保护接地：位防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护
措施。
家用电器及办公这杯的金属外壳都设有接地线，如去绝缘破损外壳带电，则电流沿安装的接地线流入大地；规定保护接地电阻小于4Ω
(3)防电磁辐射接地：在一些重要部门为防止电磁干扰，对电子设备假装屏蔽网，安装的屏
蔽网要介入相应的接地系统，并要求接地电阻小于4Ω。
