ARCGIS数据矢量化
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换引言概述：ArcGIS是一款常用的地理信息系统软件，它支持栅格数据和矢量数据的处理与分析。
栅格数据是以像素为单位的网格数据，适合于表达连续性数据，如遥感影像；而矢量数据则由点、线、面等几何要素构成，适合于表达离散性数据，如地理要素的位置和属性。
本文将详细介绍ArcGIS中栅格数据与矢量数据之间的转换方法和步骤。
一、栅格数据转矢量数据的方法和步骤：1.1 矢量化栅格数据：将栅格数据转换为矢量数据是实现栅格数据与矢量数据之间转换的一种常用方法。
具体步骤如下：1.1.1 创建矢量要素类：在ArcGIS中，首先需要创建一个新的矢量要素类来存储转换后的矢量数据。
1.1.2 栅格转矢量：选择栅格数据，在ArcGIS的工具栏中选择“Conversion Tools”>“From Raster”>“Raster to Polygon”，然后按照提示设置参数，将栅格数据转换为矢量数据。
1.1.3 数据编辑：对转换后的矢量数据进行编辑，包括删除不必要的要素、修改属性等。
1.2 栅格数据提取矢量要素：除了将整个栅格数据转换为矢量数据外，还可以根据需要提取栅格数据中的特定矢量要素。
具体步骤如下：1.2.1 栅格转点：选择栅格数据，在ArcGIS的工具栏中选择“Conversion Tools”>“From Raster”>“Raster to Point”，然后按照提示设置参数，将栅格数据转换为点要素。
1.2.2 点要素转线或者面：对转换后的点要素进行进一步处理，可以选择将点要素连接成线或者面，形成更复杂的矢量要素。
1.2.3 数据编辑：对提取后的矢量要素进行编辑，包括删除不必要的要素、修改属性等。
1.3 栅格数据转矢量属性：除了转换栅格数据的几何形状外，还可以将栅格数据中的属性信息转换为矢量数据的属性。
具体步骤如下：1.3.1 栅格属性导出：选择栅格数据，在ArcGIS的工具栏中选择“Conversion Tools”>“From Raster”>“Raster to ASCII”，然后按照提示设置参数，将栅格数据的属性导出为ASCII格式。
ArcGIS9.3 地形图矢量化步骤
ArcGIS 9.3 地形图矢量化步骤在ArcGIS中矢量化的具体步骤如下：一、在ArcCatalog中，创建数据库并创建要素类。
①、在指定目录下，鼠标右击，在“新建”中，选择“个人 Geodatabase”。
并修改该Geodatabase数据库的名称。
②、下面将为该Geodatabase创建新的要素类，首先创建一个“等高线”要素类来存储等高线要素。
在ArcCatalog中，鼠标右击test3这个个人 Geodatabase,在“新建”中选择“要素类”。
注意：在创建要素类的时候，必须输入正确的投影，否则容易出现“坐标超出边界”的错误。
一个要素类一单创建，其X，Y的值域是不可以改动的。
不过可以在加载地形图在校正时，坐标前面加减常数，使得地形图落入X，Y的值域之内。
X，Y的值域查看，在Geodatabase中，右键点击该要素类，在属性菜单中找到Domain 选项卡。
二、在ArcCatalog中，要素类后，将其加载到ArcMap中。
当这个要素类加载到ArcMap中时，数据框具有该要素类的投影坐标系统。
三、点击“Add Data”添加扫描地形图（这里注意不要用，Insert菜单下的Pictures）。
四、打开“Georeferencing”工具条，接下来开始进行校正。
首先，去除Georeferencing下拉菜单中的“Auto Adjust”因为该选线，系统默认是处于选中状态，如果选中，那么我们每输入一个控制点，该扫描地形图就变动一次，因此达不到校正的效果。
在工具条中，选择工具，然后在扫描地形图上，选中矫正点，然后右键在弹出菜单中选择输入XY坐标菜单，输入XY坐标后，可以点击工具查看。
当输入足够的矫正点，并查看残差符合要求，这是选择Georeferencing下拉菜单中的“Rectify”就可以对扫描图像进行校正。
五、将扫描图像转换成，二值图像。
在内容表中，选择该扫描图像，右键打开属性窗口。
在属性窗口中选择“Symbology”/“classified”，注意其中classes选择2，这样就转换成二值图像了。

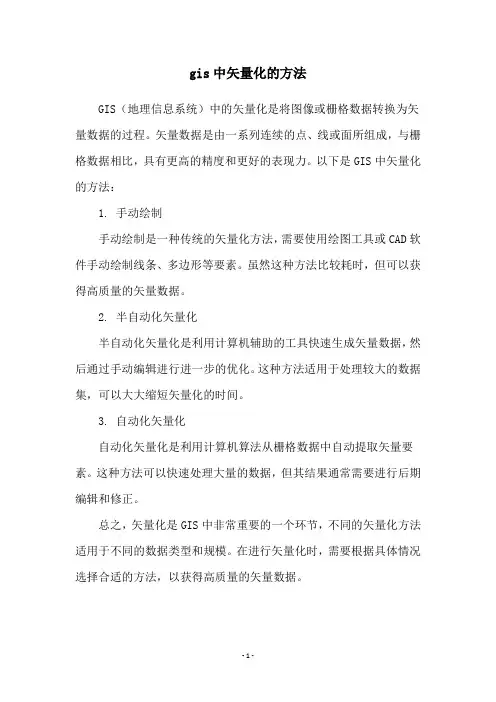

gis中矢量化的方法
gis中矢量化的方法
GIS（地理信息系统）中的矢量化是将图像或栅格数据转换为矢量数据的过程。
矢量数据是由一系列连续的点、线或面所组成，与栅格数据相比，具有更高的精度和更好的表现力。
以下是GIS中矢量化的方法：
1. 手动绘制
手动绘制是一种传统的矢量化方法，需要使用绘图工具或CAD软件手动绘制线条、多边形等要素。
虽然这种方法比较耗时，但可以获得高质量的矢量数据。
2. 半自动化矢量化
半自动化矢量化是利用计算机辅助的工具快速生成矢量数据，然后通过手动编辑进行进一步的优化。
这种方法适用于处理较大的数据集，可以大大缩短矢量化的时间。
3. 自动化矢量化
自动化矢量化是利用计算机算法从栅格数据中自动提取矢量要素。
这种方法可以快速处理大量的数据，但其结果通常需要进行后期编辑和修正。
总之，矢量化是GIS中非常重要的一个环节，不同的矢量化方法适用于不同的数据类型和规模。
在进行矢量化时，需要根据具体情况选择合适的方法，以获得高质量的矢量数据。
- 1 -。
arcgis栅格数据矢量化和编辑要点
实验三ArcGIS栅格数据矢量化和编辑一、主要内容1、掌握ArcMap中地图、数据框架、组图层、数据层等基本概念及相互关系；2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作；二、ArcMap基础知识基本概念1)地图—Map(arcMap document)在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表,表格)以及空间参考。
在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。
当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。
一个保存的地图并不真正存储显示的空间数据！2)数据框架—Data Frame在“新建地图”操作中，系统自动创建了一个名称为“Layers”的数据框架。
在ArcMap中，一个数据框架显示统一地理区域的多层信息。
一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。
例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。
但在数据操作时，只能有一个数据框架处于活动状态。
在Data View 只能显示当前活动的数据框架，而在LayoutView可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。
3）组图层--NewGroup Layer有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。
例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。
4）数据层ArcMap可以将多种数据类型作为数据层进行加载，诸如AutoCAD矢量数据DWG，ArcGIS的矢量数据Coverage、GeoDatabase、TIN和栅格数据GRID，ArcView的矢量的栅格数据USDS，ImageFile的栅格数据ERDAS，ShapeFile数据DEM等。
注意Coverage不能直接编辑，要编辑需要将Coverage转换成ShapeFile。
arcgis矢量化实验报告 -回复
arcgis矢量化实验报告-回复ArcGIS矢量化实验报告[实验背景]ArcGIS是一款广泛应用于GIS领域的软件，其中矢量化是制图、地理分析等任务中常用的技术。
本次实验旨在掌握ArcGIS中矢量化的基本操作和技巧，以及矢量化的应用。
[实验过程]1.准备数据本次实验使用的数据是一张卫星影像图像，数据格式为.tif，需要首先导入ArcGIS中。
选择ArcMap软件，然后“添加数据”->“导入tif格式文件”，加载影像数据至ArcMap中。
2.创建矢量图层在Data View中右键点击数据框，选择“Data Frame Properties”，弹出框中选择“Coordinate System”Tab，在选项栏中选择我们所需的坐标系及空间参考，确认即可。
然后在ArcMap中，右键单击“要素数据集”，选择“新建要素类”，出现“新建要素类”对话框。
选择“Point”、“Polyline”或“Polygon”，输入新的要素类名称、选择图层保存的目标文件夹、设置坐标系统。
这里选择Polygon，设置Name, Properties以及Coordinate System选项，确认完成。
3.矢量化为了更好地展现数据，使用矢量化技术将影像数据转化为矢量数据。
在编辑状态下，选中要素类，使用矢量化工具进行绘制。
选择ArcMap中的“Editor”->“Start Editing”进行编辑，然后选择需要编辑的要素类，进入要素编辑模式。
接着，选择“Edit Tools”->“Trace”开始进行矢量化处理。
具体步骤如下：a.在菜单栏中选择“Trace”工具，开始绘制线条。
b.选择“场”（包括景观、交通等），使用Select命令产生选择命令模式，选择Edit工具栏的“Sketch Properties”。
c.在“Sketch Properties”中，设置绘制线条的颜色、厚度、半径等属性，以及对象显示的抗锯齿效果。
arcgis矢量化实验报告
ArcGIS矢量化实验报告一、实验目的本实验旨在通过ArcGIS软件进行矢量化操作，掌握矢量化数据的基本原理和方法，提高地理数据处理和分析能力。
二、实验内容1. 数据准备：选择需要进行矢量化的栅格数据，如卫星遥感影像。
2. 矢量化工具选择：根据数据类型和实验要求，选择合适的矢量化工具，如“Polygon”或“Polyline”。
3. 矢量化操作：使用ArcGIS中的矢量化工具对栅格数据进行处理，生成矢量数据。
4. 数据质量检查：对生成的矢量数据进行质量检查，包括边界完整性、拓扑关系等。
5. 数据分析：对生成的矢量数据进行空间分析，如地图绘制、空间查询等。
三、实验步骤1. 打开ArcGIS软件，导入需要进行矢量化的栅格数据。
2. 选择合适的矢量化工具，如“Polygon”或“Polyline”。
3. 在工具栏中设置矢量化参数，如阈值、平滑度等。
4. 开始进行矢量化操作，根据需要对栅格数据进行编辑和修改。
5. 保存矢量数据，并导出为常用的地理信息格式，如Shapefile或GeoJSON。
6. 使用ArcGIS中的工具对生成的矢量数据进行质量检查和数据分析。
四、实验结果及分析在本次实验中，我们成功地将栅格数据进行了矢量化处理，得到了高质量的矢量数据。
通过对生成的数据进行空间分析和地图绘制，我们发现生成的矢量数据能够很好地反映地物的形状和分布情况，满足实验要求。
五、实验总结本次实验通过ArcGIS软件进行矢量化操作，掌握了矢量化数据的基本原理和方法，提高了地理数据处理和分析能力。
在实验过程中，我们遇到了一些问题，如数据边界不完整、拓扑关系错误等，但在老师的指导下成功地解决了这些问题。
在今后的学习中，我们将更加注重实践操作，进一步提高自己的技能和能力。
ArcGIS栅格数据矢量化和编辑要点
实验三 ArcGIS栅格数据矢量化和编辑一、主要内容1、掌握ArcMap中地图、数据框架、组图层、数据层等基本概念及相互关系；2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作；二、ArcMap基础知识基本概念1) 地图—Map (arcMap document)在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表, 表格) 以及空间参考。
在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。
当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。
一个保存的地图并不真正存储显示的空间数据！2) 数据框架—Data Frame在“新建地图”操作中，系统自动创建了一个名称为“Layers”的数据框架。
在ArcMap中，一个数据框架显示统一地理区域的多层信息。
一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。
例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。
但在数据操作时，只能有一个数据框架处于活动状态。
在Data View只能显示当前活动的数据框架，而在Layout View可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。
3）组图层-- New Group Layer有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。
例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。
4）数据层ArcMap可以将多种数据类型作为数据层进行加载，诸如AutoCAD 矢量数据DWG，ArcGIS的矢量数据Coverage、GeoDatabase、TIN 和栅格数据GRID，ArcView的矢量数据ShapeFile，ERDAS的栅格数据ImageFile，USDS的栅格数据DEM等。
注意Coverage不能直接编辑，要编辑需要将Coverage转换成ShapeFile。
实验三 ArcGis矢量化
实验三矢量化一．实验目的1.熟悉ArcMap的基本操作2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
二．实验准备1.数据居民区1：500地籍图2.软件ArcGIS Desktop三．实验内容及步骤第一步. 在ArcCatalog中创建一个线要素图层该数据采用的是西安80坐标系统、3度分带(1)打开ArcCatalog. 在指定目录下，鼠标右击，在“New”中，选择“PersonalGeodatabase”。
并修改该Geodatabase数据库的名称（例如shixi3.mdb）。
(2)下面将为该Geodatabase创建新的要素类，首先创建一个“道路”要素类来存储道路要素。
在ArcCatalog中，鼠标右击shixi3这个Personal Geodatabase,在“New”中选择“Feature Class”.(3)输入创建的要素类的名称“道路”，选择“Type”，点击下一步。
(4)选择坐标系统，点击下一步。
(5)点击下一步。
点击完成，我们就创建了一个线状的要素类。
第二步从已配准的地图上提取道路并保存到上面创建的要素类中(1)切换到ArcMap中，将新建的线要素图层，加载到包含已配准地形图的数据框中，保存地图文档为shixi3.mxd(2)打开“Editor”工具栏，在“Editor”下拉菜单中执行“Start Editing”，并选择前面创建的“道路”要素类。
确认编辑器中：任务为――新建要素，目标为――道路，设置图层道路的显示符号颜色，并设置为合适的宽度。
(3)将地图放大到合适的比例下，从中跟踪一条道路进行绘图。
(4)可参照以上步骤，从地图中提出点、多边形要素，并进一步熟悉多边形要素编辑的相关操作。
四．实验报告及要求1．总结屏幕跟踪数字化过程的基本步骤。
第一步.加载栅格数据。
第二步输入控制点第三步设定数据框属性第四步矫正并重采样栅格生成新的栅格文件第五步. 在ArcCatalog中创建一个线要素图层第六步从已配准的地图上提取道路并保存到上面创建的要素类2.分析数字化过程中误差的来源及减小误差的相关方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测绘工程专业
地图学实习报告
实习内容：ARCGIS的认识
班级：测绘一班
学号：0
姓名：0
指导老师0
时间：第四周
ARCGIS的认识
一、实验目的
1.认识并简单掌握 ArcGIS Desktop的三个部分ArcMap、ArcCatalog、ArcToolBox；
2.能熟练使用ArcMap进行矢量化；
二、实验准备
1.软件准备：
实验前确保笔记本电脑已经安装过中文破解版ARCGIS10.0软件，并且能正常稳定运行。
由于破解版软件不稳定，故应反复装载，直到能正常运行为止。
2.实验数据：
图1：矢量化数据
3.知识预备：
（1）ArcGIS Desktop是GIS专业人员在编译、使用和管理地理信息时使用的主要产品。
它包含全面的专业GIS应用程序，可支持大量GIS任务，包括制图、数据编译、分析、地理数据库管理和地理信息共享等。
包括一组应用程序ArcMap、ArcCatalog、ArcGlobe、ArcScene、ArcToolbox和模型构建器。
通过使用这些应用程序和界面，可以执行从简单到高级的任何GIS任务。
（2）理解GIS的三种角度：
①GIS就是空间数据库：GIS 是一个包含了用于表达通用GIS 数据模型（要素、栅格、拓扑、网络等等）的数据集的空间数据库。
②GIS就是地图：从空间可视化的角度看：GIS是一套智能地图，同时也是用于显示地表上的要素和要素间关系的视图。
底层的地理信息可以用各种地图的方式进行表达，而这些表现方式可以被构建成“数据库的窗口”，来支持查询、分析和信息编辑。
③GIS是空间数据处理分析工具集：从空间处理的角度看，GIS 是一套用来从现有的数据集获取新数据集的信息转换工具。
这些空间处理功能从已有数据集提取信息，然后进行分析，最终将结果导入到数据集中。
这三种观点在ESRI ArcGIS Desktop中分别用ArcCatalog（GIS是一套地理数据集的观点）、ArcMap（GIS是一幅智能的地图）和ArcToolbox（GIS是一套空间处理工具）来表达。
这三部分是组成一个完整GIS的关键内容，并被用于所有GIS应用中的各个层面。
ArcMap是ArcGIS Desktop中一个主要的应用程序，具有基于地图的所有功能，包括制图、地图分析和编辑。
三、实验原理
1.矢量和栅格区别：
矢量和栅格是地理信息系统中两种主要的空间数据结构，他们的数据来源、结构和格式都不同。
栅格是将空间分割成有规则的网格，在各个栅格单元上给出出相应的属性值来表示地理实体的一种数据组织形式。
它是一个规则的阵列，其中各个像元互不影响。
矢量数据结构是利用欧几里得几何学中的点、线、面及其组合体来表示地理实体的空间分布的一种数据组合方式，这些要素之间有着密切
的关系。
2.矢量化：
将一幅图的像元素点通过扫描读取后转化为二维坐标保存，本实验是通过手动描图完成，也可通过ArcMap自动矢量化完成。
四、实验步骤及内容
1.启动ArcMap执行菜单命令：开始>>所有程序>>ArcGIS>>License Server Administrator>>启动；开始>>所有程序>>ArcGIS>>ArcMap。
如下图：
2.当出现ArcMap对话框时, 点击“一个新的空地图”单选按钮，然后点击OK.确定。
如下图：
图4：ArcMap启动界面
3.在条板右侧目录下建立文件连接，将要存储的文件路径建立于此，在文件连接下建立文件地理数据库，在此基础上再建立要素数据集，选择高斯西安80坐标，在此基础上再分别建立要素类点、线、面。
如下图：
图5：投影坐标系
图6：在ArcCatalog中建立三类shape文件
4.将要矢量化的图形直接拖进空白框或者通过路径加载进去。
如下图：
图7：加载路径
5.调出编辑器开始编辑，不同的要素要放在不同的图层中编辑，
所有的点矢量化完了之后，对线进行矢量化，两条不相交的线要一线画过去，在图片中选择一个多边形进行矢量化，在矢量化完一个多边形后，再矢量化另一个相邻的多边形，在存在公共边的时候，要捕捉公共边的起点与端点，然后自动完成多边形。
如下图：
图8：编辑栏图9：捕捉栏
图10：编辑河流过程 6.添加相应的文本及地图符号，如下图：
图11：插入文本
图12：插入地图符号五、实验成果
图13：实验成果
六、小结
1.失误操作：
（1）在装这款软件时大费周折，破解期间总是出现计算机名称无效的提示，无法破解，找遍网上的办法也没有解决，无可奈何之下重做了系统，但做完系统在没有网络的情况下仍然出现相同的问题，最后连上本地网络破解成功；
（2）建立文件地理数据库和要素集时很犹豫，因为所下载的教程和老师所讲有出入，教程上是在ArcCatalog下建立矢量要素，再导入ArcMap中去，最后发现都一样。
2.心得体会
刚开始接触这款软件时，由于从未学过，并且这个软件功能庞大复杂，心里很没底加之装软件装得筋疲力尽、心灰意冷，学习时难免有些失望，还有就是在ArcMap中做手动矢量化是有一定难度的，首先没有快捷键，没做一次还需用鼠标右击调出命令完成，所以描图是很需要耐心的，不过软件自带的功能ArcScan做自动矢量化非常方便，但是技术不行，试调一天没有成功。
花费一天时间也了解了不少关于ArcMap的知识，对这款软件有了新的认识。
最后能做出这幅图还是小有成就感，虽然没有用更高的技术来完成。
七、参考文献
[1]ArcGIS认识/view/e176736c7e21af45b307a8 30.html
[2]ArcMap样式和符号操作/p-906537772327.html。
