剩余电流断路器的工作原理

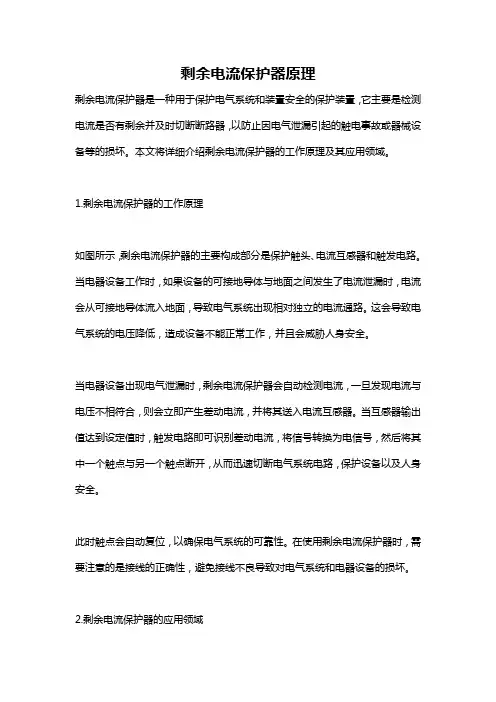

剩余电流保护器原理
剩余电流保护器原理剩余电流保护器是一种用于保护电气系统和装置安全的保护装置，它主要是检测电流是否有剩余并及时切断断路器，以防止因电气泄漏引起的触电事故或器械设备等的损坏。
本文将详细介绍剩余电流保护器的工作原理及其应用领域。
1.剩余电流保护器的工作原理如图所示，剩余电流保护器的主要构成部分是保护触头、电流互感器和触发电路。
当电器设备工作时，如果设备的可接地导体与地面之间发生了电流泄漏时，电流会从可接地导体流入地面，导致电气系统出现相对独立的电流通路。
这会导致电气系统的电压降低，造成设备不能正常工作，并且会威胁人身安全。
当电器设备出现电气泄漏时，剩余电流保护器会自动检测电流，一旦发现电流与电压不相符合，则会立即产生差动电流，并将其送入电流互感器。
当互感器输出值达到设定值时，触发电路即可识别差动电流，将信号转换为电信号，然后将其中一个触点与另一个触点断开，从而迅速切断电气系统电路，保护设备以及人身安全。
此时触点会自动复位，以确保电气系统的可靠性。
在使用剩余电流保护器时，需要注意的是接线的正确性，避免接线不良导致对电气系统和电器设备的损坏。
2.剩余电流保护器的应用领域剩余电流保护器广泛应用于住宅、办公室、商店、工厂等具有电气系统的环境。
在当今工业化的时代，电气系统已成为人们生活的必需品并且广泛使用在各个领域中。
然而，在电气系统的运作中经常会出现电压异常和设备的损坏问题，这都是由于电气泄漏所引起的。
剩余电流保护器就是为了有效地避免这些问题而设计的保护措施之一。
特别是在湿度较高的区域和火灾风险较高的地方，更需要剩余电流保护器的保护，例如水泵、电动门、品牌灯和其他一些常见电气设备。
三.使用剩余电流保护器的好处使用剩余电流保护器带来多种好处。
首先，它确保了电器设备的安全，避免了电气泄漏造成的触电事故和设备损坏。
其次，它确保了电气系统的正常运作，避免了因电气异常引起的生产和工作停止，从而减少了生产和经济损失。
第三，它能保护设备的耐用性，延长电器设备的使用寿命。
剩余电流断路器工作原理
剩余电流断路器工作原理
剩余电流断路器是一种用于保护电路和人身安全的电器设备。
它通过监测电路中的电流差异来检测是否有漏电现象，并在发现漏电时迅速切断电路。
其工作原理如下：
1. 检测电流：剩余电流断路器内置一个差动电流互感器，它会不断检测电路中的电流变化。
在正常情况下，进入电路的电流应当与离开电路的电流相等，因为电流是守恒的。
如果发生漏电，进入电路的电流与离开电路的电流将不再相等。
2. 比较电流：剩余电流断路器将进入电路的电流与离开电路的电流进行比较。
如果它们之间的差异超过了预设的安全阈值，说明发生了漏电情况。
3. 切断电路：一旦发现漏电，剩余电流断路器会立即切断电路以避免进一步的伤害。
它的切断速度非常快，通常在几十毫秒内完成。
切断电路后，人们就不再暴露在有漏电的环境中，避免了触电的危险。
4. 报警提示：除了切断电路，剩余电流断路器还可以发出声音或发光等警报，提醒人们有漏电的危险。
这样可以及时引起人们的注意，以防止进一步的事故发生。
总的来说，剩余电流断路器通过不断监测电路中的电流差异来检测漏电现象，并在发现漏电时迅速切断电路，以保护电路和人身安全。
它的工作原理相对简单，但在电气系统中起到了至关重要的作用。
剩余电流动作保护装置的作用及工作原理
剩余电流动作保护装置的作⽤及⼯作原理剩余电流动作保护装置的结构原理如图1所⽰。
其结构⼀般包括W--检测元件（剩余电流互感器）、A--判别元件（剩余电流脱机器）、B--执⾏元件（机械开关电器或报警装置）、T--试验装置和E--电⼦信号放⼤器（电⼦式）等部分。
检测元件⽤来检测线路中的剩余电流，判别元件把检测剩余电流与预定值相⽐较，当剩余电流达到或超过预定值时，发出⼀个脱扣信号，使执⾏元件断开电路或驱动报警信号。
1、剩余电流保护装置的⼯作原理在正常情况下，电路中没有发⽣⼈⾝电击、设备漏电或接地故障时，剩余电流保护装置通过电流互感器⼀次侧电路的电流⽮量和等于零，即IL1+IL2+IL3+IN=0则电流IL1、IL2、IL3和IN在电流互感器中产⽣磁通的⽮量和等于零，即ΦL1+ΦL2+ΦL3+ΦN=0这样在电流互感器的⼆次线圈中没有感应电压输出，因此剩余电流保护装置保持正常供电。
当电路中发⽣⼈⾝电击、设备漏电、故障接地时，通过设备接地电阻RA有⼀个接地电流IN流过，则通过互感器电流的⽮量和不等于零，为IL1+IL2+IL3+IN≠0剩余电流互感器中产⽣磁通⽮量和也不等于零，即ΦL1+ΦL2+ΦL3+ΦN≠0互感器⼆次回路中有⼀个感应电压输出，此电压直接或通过电⼦信号放⼤器施加在脱扣线圈上，产⽣⼀个⼯作电流。
⼆次回路的感应电压输出随着故障电流的增⼤⽽增⼤，当接地故障电流达到额定值时，脱扣线圈中的电流⾜以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。
剩余电流互感器⼆次回路输出信号⽐较⼩，⼀般⼩于1mVA。
要直接推动剩余电流脱扣器动作，脱扣器需要很⾼的动作灵敏度，要求其动作功耗在mVA级，这种剩余电流脱扣器⼀般采⽤释放式的电磁结构，结构复杂、⼯艺要求较⾼。
互感器⼆次回路的输出信号，也可以通过⼀个电⼦放⼤器后，施加到脱扣器上，这种情况下对脱扣器的灵敏度要求较低，可以采⽤拍合式的电磁铁或螺管电磁铁，结构简单、⼯艺要求较低。
剩余电流断路器工作原理
剩余电流断路器工作原理剩余电流断路器（Residual Current Circuit Breaker，RCCB），又称人身安全电流断路器（Residual Current Device，RCD），是一种用于电气线路保护的电器装置。
它能够监测电流回路中的剩余电流，一旦检测到电流泄露，即可迅速切断电路，以保障人身安全。
剩余电流断路器的工作原理是基于电流平衡的原理。
在正常情况下，电流通过负载的线路应该达到平衡状态，即进入和离开电路的电流相等。
然而，当线路发生绝缘故障或人体接触电路时，会导致电流泄露，使得进入和离开电路的电流不平衡。
剩余电流断路器的主要组成部分包括电流互感器、差动放大器、触发器和断路器。
电流互感器的作用是将通过电路的电流转换为与之成正比的电压信号。
差动放大器则用于放大电压信号，并进行比较，以判断电流是否处于平衡状态。
当电流平衡被打破，即检测到电流泄露时，差动放大器会输出一个差异电压信号。
触发器会监测这个电压信号，并在信号达到预设阈值时触发断路器，切断电流。
剩余电流断路器还具有很多其他的特性和保护功能。
例如，它能够快速检测到微小的电流泄露，能够在几十毫秒内切断电流，从而最大限度地减少电击的风险。
同时，它还能防止过载和短路，并提供漏电保护、接地保护等功能。
对于不同的应用场景，剩余电流断路器还有不同的类型和额定动作电流。
一般而言，剩余电流断路器分为固定型和可调型两种。
固定型的额定动作电流一般为30mA、100mA、300mA等，而可调型则可以根据需要进行调节。
除了基本的功能，剩余电流断路器还可以与其他电器设备和系统结合使用，以实现更全面的电气安全保护。
例如，它可以与接地保护装置、过电流保护装置等配合使用，以提供更高的安全性。
总的来说，剩余电流断路器是一项重要的电气安全装置，它通过监测电流回路中的剩余电流，能够快速切断电路，保护人身安全。
它的工作原理是基于电流平衡的原理，通过电流互感器、差动放大器、触发器和断路器等组件的配合工作，实现对电气线路的保护。
3p剩余电流动作断路器
3p剩余电流动作断路器
3P剩余电流动作断路器是一种用于保护电路和设备的电器设备。
它主要用于检测电路中的漏电流，一旦检测到漏电流超过设定值，
断路器将立即动作，切断电路，以防止漏电流对人身安全和设备造
成损害。
从技术角度来看，3P代表三极（即三相电源），这种断路器可
以用于三相电路的保护。
剩余电流动作断路器是指它可以检测到电
路中的剩余电流，也就是漏电流，一旦检测到漏电流，它会立即动作，切断电路。
这种设计可以有效地防止漏电流造成的危险。
从工作原理来看，当电路中的漏电流超过设定值时，剩余电流
动作断路器会通过内部的电流互感器检测到这一变化，然后迅速触
发断路器的触发器，使其跳闸，切断电路。
这一过程通常在几十毫
秒内完成，确保电路迅速断开，保护人员和设备的安全。
此外，剩余电流动作断路器还具有过载和短路保护功能，可以
在电路发生过载或短路时及时切断电路，防止设备损坏和火灾的发生。
总的来说，3P剩余电流动作断路器在工业和民用电气系统中起着至关重要的作用，它能够有效保护电路和设备，防止漏电流造成的危险，是一种非常重要的电器设备。
剩余电流动作断路器工作原理
剩余电流动作断路器工作原理
剩余电流动作断路器是一种电气保护设备，用于监测和切断电路中的剩余电流，以防止人身伤害和电气设备损坏。
它的工作原理如下：
1. 检测电流：剩余电流动作断路器通过感应器或变压器将电路中的电流转换为检测信号。
感应器或变压器内部的铁芯可以感应到电流的变化。
2. 比较检测信号：感应器或变压器将电流转换为与主回路电流成比例的信号。
该信号与内部设定值进行比较。
3. 触发断路：如果检测信号超过了设定的阈值，剩余电流动作断路器将触发断开电路的动作。
断路器的电磁触头会吸引断开电路的机械传动部件，使电路中断。
同时，触发断路器的触发器也会打开，断开电源供应。
4. 中断电流：一旦电路中断，剩余电流动作断路器将停止电流通过，并保持在断开状态，直到操作员或自动重置装置将其复位。
总之，剩余电流动作断路器通过检测电路中的剩余电流和触发断开电路的动作来提供电气保护。
它的工作原理基于监测和比较电流信号，并在超过设定阈值时断开电路，以确保安全和防止电气设备损坏。
剩余电流保护断路器工作原理
剩余电流保护断路器工作原理哎呀，小伙伴们，今天咱们聊聊一个非常实用的东西——剩余电流保护断路器。
别看它是个小小的东西，但作用可大了！它就像是我们家的守护神，时刻保护着我们的安全呢！咱们来了解一下什么是剩余电流保护断路器。
简单来说，它就是一种能够在电路出现漏电、短路等异常情况时，自动切断电源的电器设备。
它的工作原理其实很简单，就是通过检测电流的异常变化，来判断电路是否存在安全隐患，从而采取相应的措施。
那么，剩余电流保护断路器是如何检测电流异常的呢？这就要说到它的“眼睛”——热元件了。
热元件是一种能够感知电流的传感器，当电路中的电流发生变化时，热元件会产生热量，从而触发断路器的开关动作。
接下来，咱们再来聊聊剩余电流保护断路器的分类。
根据安装方式的不同，它可以分为单相、三相和工业用等多种类型。
而根据动作特性的不同，它又可以分为瞬时动作型和延时动作型两种。
瞬时动作型的剩余电流保护断路器，顾名思义，就是在发现电流异常的瞬间就会立即切断电源。
这种类型的断路器通常用于对人身安全要求较高的场所，比如家庭、学校、医院等。
而延时动作型的剩余电流保护断路器，则会在一段时间内持续监测电流，只有在这段时间内没有再次发生异常时，才会关闭电源。
这种类型的断路器通常用于对设备安全要求较高的场所，比如工厂、商场等。
好了，现在大家应该对剩余电流保护断路器有了一定的了解了吧！那么，它到底有什么作用呢？其实，它最主要的作用就是保护我们的生命财产安全。
当电路出现漏电或短路等问题时，如果不及时处理，可能会导致触电、火灾等严重后果。
而剩余电流保护断路器就可以在第一时间切断电源，避免这些危险的发生。
剩余电流保护断路器是我们家用电安全的重要保障。
所以，我们在购买和使用电器设备时，一定要注意选择带有剩余电流保护功能的断路器哦！这样才能让我们的生活更加安心、舒适！。
剩余电流动作保护电器(rcd)的一般要求
剩余电流动作保护电器（RCD）的一般要求1.引言剩余电流动作保护电器（Re si du al Cu rre n tD ev ic e，简称RC D），是一种用于保护电路和人身安全的重要电器设备。
本文将介绍RC D的一般要求，包括其定义、工作原理、安装要求以及注意事项。
2.定义R C D是一种能够检测电流差异，并在检测到超过设定值的剩余电流时，迅速切断电路的保护装置。
它通常由电流传感器、比较器、触发装置和断路器等组成。
3.工作原理R C D的工作原理基于基尔霍夫定律和电磁感应定律。
当电路中发生漏电或接触电流体现时，R CD能够检测到电流的不平衡，并立即切断电路。
这种保护机制有效地防止了漏电引起的电击、火灾和设备损坏。
4.安装要求为了确保RC D的正常工作并最大程度地发挥其保护作用，以下是RC D安装时应注意的要求：4.1安装位置R C D应该安装在电路的起始位置，也就是电源进线处。
这样可以确保它能够监测整个电路的剩余电流情况，并在必要时切断电路。
4.2电气连接R C D的电气连接必须符合国家和地区的电气安装规范。
接线应牢固可靠，不得存在电气短路、接触不良等问题，以确保RC D的正常运行。
4.3额定电流选择安装RC D时，需要根据电路的额定电流选择适当的R CD额定电流。
额定电流应略高于电路的额定负荷电流，这样可以在正常负荷下保证RC D的稳定工作。
4.4检测浮地电压在安装R CD之前，应当检测电源系统中是否存在浮地电压。
浮地电压可能导致RC D误动或无法正常工作，因此必须进行检测并采取相应的措施。
5.注意事项在使用和维护RC D时，还需要注意以下事项：5.1定期测试为了保证RC D的可靠性，应定期进行测试，以确认其功能是否正常。
定期测试应按照制造商提供的说明进行，通常是每1至3个月进行一次。
5.2防止误动需要注意在使用过程中避免R C D的误动。
误动可能导致电路意外切断，影响正常用电，因此避免将大功率电器、电动工具等直接连接到R CD上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在低压电网中安装剩余电流断路器是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
下面就让艾驰商城小编对剩余电流断路器的工作原理来一一为大家做介绍吧。
剩余电流断路器将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体、大地、工作接地，返回变压器中性点，致使互感器申流入、流出的电流出现了不平衡，一次线圈申产生剩余电流。
因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
