LX型电动单梁悬挂起重机主要技术参数
LX电动单梁悬挂说明书
1、本产品的驱动传动机构（电动小车和从动小车）均装箱发货至现场，用户可按图1－3总装。
2、LX型电动单梁悬挂起重机安装到轨道上时，要注意保证车轮轮缘与工字钢翼缘边缘之间每边要有C＝3－5mm的间隙，此间隙靠调整垫圈进行调整。详见图3及表3。
表3
轨道工字钢
型号
GB706-65
I20a
I20b
六、轮压与总重………………………………………………13
七、使用………………………………………………………16
八、维护………………………………………………………16
九、电气控制原理图、布线图………………………………17
一十、易损件明细表……………………………………………19
一十一、附注……………………………………………………19
2500
2000
13
15
13.5
15.5
14
16
14.5
16.5
15
17
15.5
17.5
16
18
继表2
3t
LK
(m)
L
(m)
l
(mm)
l1
(mm)
l2
(mm)
h
(mm)
hmax
(mm)
ho
(mm)
A
(mm)
B
(mm)
K
(mm)
3
4.5
750
278.5
151
930
904
395
420
1500
1000
3.5
起升速度V(m/min)
8或0.8
起升高度H(m)
6;9;12;18;24;30
LX电动单梁悬挂说明书11
电动单梁悬挂起重机说明书河南省永威起重机有限公司起重机专业生产厂家目录一、简单介绍 (1)二、性能参数表 (2)三、外形总图 (3)四、基本尺寸表 (5)五、安装调整 (10)六、压轮与总量 (11)七、使用 (13)八、维护 (13)九、电气控制原理图 (13)十、易损件明细表 (17)十一、附注 (17)附：易损件图河南省永威起重机有限公司说明书LX型电动单梁悬挂起重机（Q=0.5-5t;LK=3-16m）一、简单介绍LX型电动单梁悬挂起重机（以下简称起重机）是按照JB标准设计制造的与CD MD等形式的电动葫芦配套使用、成为一种有轨运行的轻小型起重机，其适用起重量为0.5-5吨，跨度为3-16米，工作环境温度为-25±40℃范围内。
本产品为一般用途起重机，多用于机械制造装配、仓库、山洞等场所，起重机主要有桥架（金属结构）电动葫芦、运行机构、电气设备等四部分组成，各部分机构特点如下：1、金属结构主梁（桥架）分两种形式：小吨位、小跨度的产品主梁由型钢（工字钢+槽钢）组焊而成：大吨位、大跨度的产品，主梁是采用钢板压延成型的U型钢与工字钢组焊成箱型实腹梁，横梁是由槽钢组成的，主、横梁用允许摆动—很小角度的单铰（销轴）连接，使起重机各车轮能更好的与轨道接触，不致悬空：此外，由于连接可拆，运输也比较方便。
2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动，其具体结构形式，特点详见有关电动葫芦说明书3、运行机构本产品时采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一闭”式齿轮转动，其具体结构几乎完全与CD MD型电动葫芦运行小车相同。
4、电气设备本产品为地面操纵形式，电机采用鼠笼型，电气控制较简单，用户可照图1、图2组装，电器导线敷设见电器原理图和布线图。
本起重机均设有起升限位，终点行程开关等。
电源引入分安全滑触线形式和软缆引入形式，如用户对集电器安装尺寸有特殊要求，可由用户自己更改。
电动单梁悬挂起重机说明书
LX电动单梁悬挂起重机说1目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用！该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用，具有较好的通3用性和互换性。
一般情况0.5t 跨度3~16m ：1t 跨度小于12m ：2t 跨度小于等于7.5m 时可不配备横梁，也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。
LX电动单梁悬挂说明书
LX电动单梁悬挂起重机使用说明书新乡市中原起重机械总厂有限公司目录一、简单介绍 (3)二、性能参数表 (5)三、外形总图 (6)四、基本尺寸表 (7)五、安装调整 (12)六、轮压与总重 (13)七、使用 (16)八、维护 (16)九、电气控制原理图、布线图 (17)十、易损件明细表 (19)十一、附注 (19)简单介绍LX电动单梁悬挂起重机（以下简称起重机）是按标准JB2603-2008设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种有轨运行的轻小起重机，其适用起重量为：0.5t-5t，适用跨度为3-16m，工作环境温度为-20－＋40度范围内。
本产品为一般用途起重机，多用于机械制造装配、仓库、山洞等场所，起重机主要由桥梁（金属结构）电动葫芦、运行机构、电气设备等四部分组成，各部分的结构特点如下：1、金属结构主梁（桥架）分两种形式，小吨位、小跨度的产品主梁由型钢（工字钢十槽钢）组成并采用了无横梁的结构形式，大吨位、大跨度的产品，主梁是采用钢板压延成形的，主、横梁用允许摆动一很小角度的单铰（销轴）连接，使起重机各车轮能更好地与轨道接触，不致悬空，此外由于连接可拆，运输方便。
2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动，其具体结构形式，特点详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一闭”式齿轮传动，其具体结构几乎完全与CD1、MD1型电动葫芦运行小车相同。
4、电气设备本产品为地面操纵形势，电动机鼠笼形，电器控制较简单，用户可照图1、图2组装电器，导线敷设见电气原理图，布线图。
本起重机均设有起升限位，终点行程开关等。
电源引入分滑轮集电器型式和软缆引入器型式，如用户不提出要求，我厂按滑轮集电器供货，如用户对集电器安装尺寸有特殊要求，可由用户自已更改。
采用滑轮集电器的供电滑线可采用ф8-10圆钢架设起重机的轨道要良好接地，接地电阻不应大于4欧姆。
【VIP专享】LX电动单梁悬挂起重机介绍使用说明书
LX电动单梁悬挂起重机说明书目录一·产品概况-----------------------------------1二·外形总图与主要技术参数--------------2三·安装、调试--------------------------------3四·使用与维护--------------------------------4五·电器控制原理图--------------------------5六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。
一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。
1.2 使用范围LX型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。
融化金属、剧毒物品慎用！该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。
该起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。
1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。
电动小车、从动小车与CD1型小车通用，具有较好的通用性和互换性。
一般情况0.5t跨度3~16m：1t跨度小于12m：2t跨度小于等于7.5m时可不配备横梁，也可根据用户需要配备横梁。
横梁轮距随起重机重量及跨度不同而不同。
详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。
起升机构情况详见电动葫芦说明书。

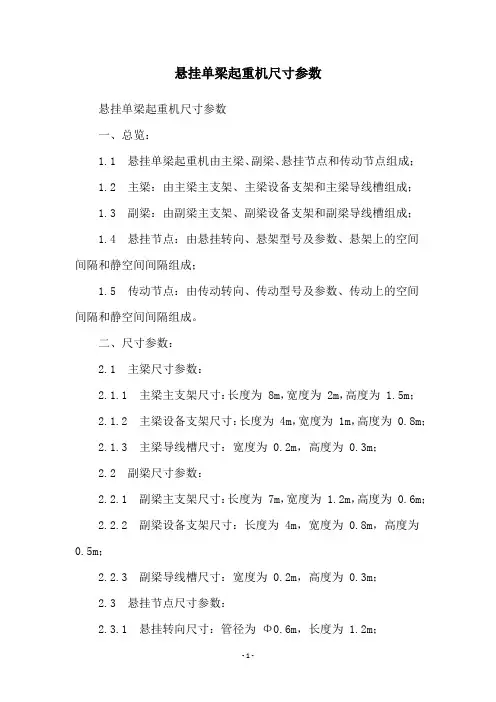

悬挂单梁起重机尺寸参数
悬挂单梁起重机尺寸参数悬挂单梁起重机尺寸参数一、总览：1.1 悬挂单梁起重机由主梁、副梁、悬挂节点和传动节点组成； 1.2 主梁：由主梁主支架、主梁设备支架和主梁导线槽组成；1.3 副梁：由副梁主支架、副梁设备支架和副梁导线槽组成；1.4 悬挂节点：由悬挂转向、悬架型号及参数、悬架上的空间间隔和静空间间隔组成；1.5 传动节点：由传动转向、传动型号及参数、传动上的空间间隔和静空间间隔组成。
二、尺寸参数：2.1 主梁尺寸参数：2.1.1 主梁主支架尺寸：长度为 8m，宽度为 2m，高度为 1.5m；2.1.2 主梁设备支架尺寸：长度为 4m，宽度为 1m，高度为 0.8m；2.1.3 主梁导线槽尺寸：宽度为 0.2m，高度为 0.3m；2.2 副梁尺寸参数：2.2.1 副梁主支架尺寸：长度为 7m，宽度为 1.2m，高度为 0.6m；2.2.2 副梁设备支架尺寸：长度为 4m，宽度为 0.8m，高度为0.5m；2.2.3 副梁导线槽尺寸：宽度为 0.2m，高度为 0.3m；2.3 悬挂节点尺寸参数：2.3.1 悬挂转向尺寸：管径为Φ0.6m，长度为 1.2m；2.3.2 悬架型号及参数：悬架型号为Φ50，高度为 0.8m；2.3.3 悬架上的空间间隔：空间距离为 1.5m；2.3.4 静空间间隔：悬挂梁与悬架之间的静空间距离为 0.2m；2.4 传动节点尺寸参数：2.4.1 传动转向尺寸：管径为Φ1m，长度为 1.4m；2.4.2 传动型号及参数：传动型号为Φ60，高度为 0.8m；2.4.3 传动上的空间间隔：空间距离为 1.6m；2.4.4 静空间间隔：传动梁与悬架之间的静空间距离为 0.3m。
起重设备(电动单梁悬挂起重机)技术规格书
起重设备（电动单梁悬挂起重机）技术规格书一、供货范围卖方提供的电动单梁悬挂起重机应为成套装置，主要包括(但不限于)：移动桥架、电动葫芦、钢丝绳、起升及运行驱动装置、就地控制箱(包括设备内所有连接电缆)和紧固件等。
应保证货物在安装、安全可靠运行时不另外需要配件。
二、设计条件·安装场所室内·室内环境温度0～40°C·起吊速度(双速) ～8/0.8m/min·纵向移动移动速度～30m/min·横向移动移动速度～20m/min·工作时间连续或间断3.17.1性能及技术要求a.卖方提供的电动单梁悬挂起重机应在室内以连续或间断的方式长期、平稳运行。
要求无故障工作时间不应小于8000 小时，整机使用寿命不应小于15 年。
b.电动单梁悬挂式起重机的移动桥架应为工字钢与钢板的组合断面梁结构，当额定负荷和电葫芦自重作用在跨中时，其垂直静挠度不得大于跨度的1/800。
c.必须配备软性钢丝绳,其长度和强度要适应各种负荷条件(包括冲击负荷)安全系数不小于5。
d.所有的卷筒和滑轮直径至少是钢丝绳直径的20 倍，在需要的地方要配备导向杆以防绳索扭铰。
e.吊钩最大负荷时的安全系数应不小于5。
必须配备安全,保护装置,以防吊钩在受载条件下张开。
吊钩必须通过球型旋转轴承后联结到卷筒的滑轮上，以避免装载物旋转时使钢丝绳铰扭起来。
f.起重机桥架移动机构与卷扬装置上均应安装刹车装置，当超载时能自动停车并报警。
g.卖方应提供组装包括电动机、控制器在内的所有电器设备,设备的导线由卖方提供并安装。
多相交流电动机的每一相均要装置负荷继电器。
三、资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—制造及质量保证设施；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—控制箱的接线图及控制原理图；—设备各部分的重量。
LX型电动单梁悬挂起重机技术规格书2013.03.20
LX型电动单梁悬挂起重机技术规格书1 工程概述1.1工程名称：天然气液化工程1.2 业主单位:张家口国储液化天然气有限公司2、技术规范书2.1设备名称:LX型电动单梁悬挂起重机（不含电动葫芦）1、设备位号： 450-52、型号： LX3、起重量： 3T4、运行速度： 20m/min5、工作级别: A3~A46、材质：厂家按照行业标准执行7、订货数量：1（套）8、控制形式：自带控制柜9、安装方式：室内10、安装条件：见附图特别说明:由于业主已采购了一台CD3-9D型电动葫芦,因此本LX单梁吊车不再配套电动葫芦。
2.2施工、建造及调试除不属于供方的工作外，设计文件和国家规范要求的所有采办、运输、制造、建造、安装、组装焊接、施工等工作内容，和/或按照惯例应包括的工作均属供方的工作范围，达到联合试运和业主接收要求。
供方应按照设计文件要求和国家现行最新的有关规范、标准、规则、法规、规定、准则、条律、条令的规定完成所有工作。
3 执行标准、质量控制、质保体系3.1执行标准《电动悬挂起重机》 JB/T2603-20083.2质量控制要做到产品在使用过程中确保安全性，性能的优越性，首先，设计上必须是做到结构先进，严格按相关标准、规范去设计，既要确保使用安全性能，又能体现其经济性和合理性。
其次，必须在制造全过程中各个环节严加控制，使得质量得以保障。
通过健全的质量保证体系，对制造全过程设立各个控制环节和控制点，主要为原材料外购件的质量控制、加工工艺控制、焊接质量控制、检验试验过程控制，实行各控制环节责任人员负责制，对质量活动的全过程负责到底，并通过表单、数据的形式记录并作永久性的保存，可实现对每个设备每个环节的质量追溯。
