动态压差平衡阀

动态压差平衡阀

63.4
125
73.4
88.7
150
96.2
120.0
30 qmax
3.1 4.6 7.2 13.6
40 qmax 24.2 33.9 70.4 105.2 135.1
25-70kPa qmax(m3/h)
△ PL(kPa)
DN
25
30
40
50
qmax qmax qmax qmax
25
2.7
3.8
5.6
2” 2-1/2”
3” 4” 5” 6”
型号 VPP025L-C VPP032L-C VPP040L-C VPP050L-C VPP065L-C VPP080L-C VPP100L-C VPP125L-C VPP150L-C
型号 VPP025H-C VPP032H-C VPP040H-C VPP050H-C VPP065H-C VPP080H-C VPP100H-C VPP125H-C VPP150H-C
54.3
58.1
60.0
105.0
110.3
115.5
161.2
174.6
178.3
204.1
212.5
221.2
120 qmax 42.9 63.7 121.1 181.7 227.6
130 qmax 44.5 65.2 125.4 185.0 234.4
140 qmax 45.3 66.5 130.7 191.1 242.7
70 qmax 31.6 47.2 91.5 137.4 180.6
80 qmax 35.5 51.6 100.3 150.0 189.2
3
40-160kPa qmax(m3/h)

动态平衡阀工作原理

动态平衡阀工作原理

动态平衡阀工作原理
动态平衡阀是一种可以调节流量并保持系统稳定的控制阀。

其工作原理主要包括以下几个方面:
1. 压力控制:动态平衡阀通过调节阀门的开度,控制通过阀门的流量。

当系统压力变化时,阀门会根据设定的压力差,自动调节阀门的开度,以保持系统的稳定工作。

2. 流量平衡:动态平衡阀在阀门内部设置有一个活塞或者调节机构,根据阀门的开度调整阀门的流道面积,从而调节通过阀门的流量。

当流量变化时,阀门会自动调整流道面积,以保持流量平衡。

3. 反馈调节:动态平衡阀通常配备有压力或流量传感器,用于实时监测系统的工作状态。

传感器会将监测到的实际压力或流量信号反馈给阀门控制系统,控制系统会根据反馈信号调整阀门的开度,以实现精确的流量调节。

总的来说,动态平衡阀通过实时监测系统压力或流量的变化,自动调节阀门的开度,以实现流量的精确控制和系统的稳定工作。

动态平衡电动调节阀(PICV)-Caleffi

动态平衡电动调节阀(PICV)-Caleffi

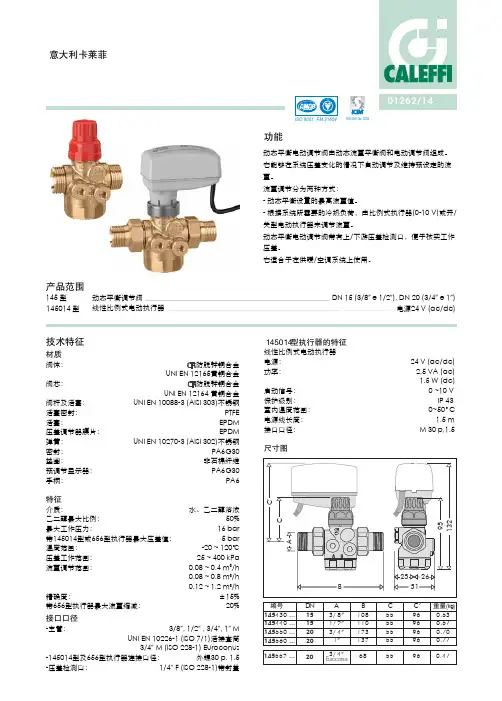

动态平衡调节阀线性比例式电动执行器 DN 15 (3/8” e 1/2”), DN 20 (3/4” e 1”)145014 型电源24 V (ac/dc)ISO 9001 No. 0003意大利卡莱菲功能动态平衡电动调节阀(PICV)145型动态平衡电动调节阀由动态流量平衡阀和电动调节阀组成。

它能够在系统压差变化的情况下自动调节及维持预设定的流量。

流量调节分为两种方式:- 动态平衡设置的最高流量值。

- 根据系统所需要的冷热负荷,由比例式执行器(0-10 V)或开/关型电动执行器来调节流量。

动态平衡电动调节阀带有上/下游压差检测口,便于核实工作压差。

它适合于在供暖/空调系统上使用。

产品范围技术特征材质145 型145014型执行器的特征线性比例式电动执行器电源: 24 V (ac/dc)功率: 2.5 VA (ac) 1.5 W (dc)启动信号: 0 ~10 V 保护级别: IP 43室内温度范围: 0~50°C 电源线长度: 1.5 m 接口口径: M 30 p,1.5尺寸图UNI EN 10088-3 (AISI 303)不锈钢PTFE EPDM EPDMUNI EN 10270-3 (AISI 302)不锈钢PA6G30非石棉纤维PA6G30PA6水、乙二醇溶液50%16 bar 5 bar -20 ~ 120℃25 ~ 400 kPa 0.08 ~ 0.4 m 3/h 0.08 ~ 0.8 m 3/h 0.12 ~ 1.2 m 3/h±15%20%3/8”, 1/2” , 3/4”, 1” MUNI EN 10226-1 (ISO 7/1)活接套筒3/4” M (ISO 228-1) Euroconus外螺30 p. 1.51/4” F (ISO 228-1)带封盖阀体:阀芯:阀杆及活塞:活塞密封:活塞:压差调节器膜片:弹簧:密封:垫圈:预调节显示器:手柄:特征介质:乙二醇最大比例:最大工作压力:带145014型或656型执行器最大压差值:温度范围:压差工作范围:流量调节范围:精确度:带656型执行器最大流量缩减:接口口径-主管:-145014型及656型执行器连接口径:-压差检测口:工作原理Ab)ΔpG 10G (m 3/h)动态平衡电动调节阀(PICV)其控制流量方式为:- 根据其所控制的环路/末端的冷/热负荷自动调节流量大小;- 在系统压差变化的状态下保持流量稳定。

动态流量平衡阀

动态流量平衡阀

动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点:动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压头,此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。

[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化,保证不会超过原先设定的水流量并吸收过量的压差,从而实现整个水系同压力和流量的自动平衡,因而,使用它的益处有:对业主及施工单位:不需要进行系统调试:可以为您节约大量的时间,缩短竣工日期;不需要安装同程管理:可以为您增加使用的面积和空间、节约安装及材料费用;方便使用:工程安装分期完工或设备分期使用都不会影响水系统平衡;方便更改:当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡减少耗电量:由于整个水系统得到平衡,保证制冷机组(锅炉、换热器)及水泵以最佳的工作状态运行,具有明显的节能效果;降低磨损和减少浪费:由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;提高安全性:由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。

对设计人员:减轻了工作量:无需对整个管道进行繁琐的阻力计算,加快设计速度;可以大胆使用异程式系统:节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。

动态压差平衡阀说明书

动态压差平衡阀说明书

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体:动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成,具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径,用于流体的进出。

2. 阀芯:阀芯是动态压差平衡阀的关键部件,通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔,通过调节孔的开度来控制流体的流量。

3. 弹簧:动态压差平衡阀内部设有弹簧,用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整,从而实现对阀芯开度的控制。

4. 调节螺母:调节螺母位于阀体上方,通过旋转调节螺母可以改变弹簧的压缩程度,从而调整阀芯的开度。

通过调节螺母,可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下:1. 安装阀门:将动态压差平衡阀安装在流体管道上,确保阀体的进口和出口与管道对接紧密,并且流体的流向与阀门要求一致。

2. 调节阀芯开度:通过旋转调节螺母,改变弹簧的压缩程度,从而调整阀芯的开度。

通常,阀芯的开度越大,流体的流量越大,压差越大。

3. 监测流体压差:在调节阀芯开度后,监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度:根据监测结果,适当调整阀芯的开度,使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是,动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中,应遵循操作规程,确保阀门的正常运行和安全使用。

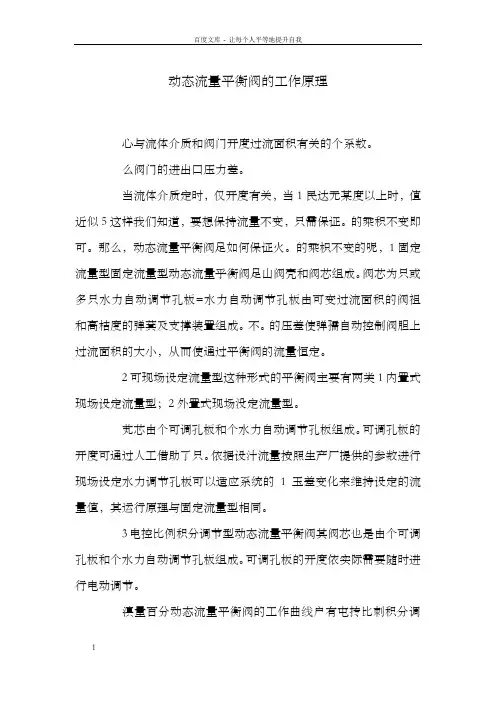

动态流量平衡阀地工作原理

动态流量平衡阀地工作原理

动态流量平衡阀的工作原理心与流体介质和阀门开度过流面积有关的个系数。

么阀门的进出口压力差。

当流体介质定时,仅开度有关,当1民达无某度以上时,值近似5这样我们知道,要想保持流量不变,只需保证。

的乘积不变即可。

那么,动态流量平衡阀足如何保证火。

的乘枳不变的呢,1固定流量型固定流量型动态流量乎衡阀足山阀壳和阀芯组成。

阀芯为只或多只水力自动调节孔板=水力自动调节孔板由可变过流面积的阀祖和高桔度的弹萁及支撑装置组成。

不。

的压差使弹孺自动控制阀胆上过流面积的大小,从而使通过平衡阀的流量恒定。

2可现场设定流量型这种形式的平衡阀主要有两类1内置式现场设定流量型;2外置式现场没定流量型。

芄芯由个可调孔板和个水力自动调节孔板组成。

可调孔板的开度可通过人工借助了只。

依据设汁流量按照生产厂提供的参数进行现场设定水力调节孔板可以适应系统的1玉差变化来维持设定的流量值,其运行原理与固定流量型相同。

3电控比例积分调节型动态流量平衡阀其阀芯也是由个可调孔板和个水力自动调节孔板组成。

可调孔板的开度依实际需要随时进行电动调节。

滇量百分动态流量平衡阀的工作曲线户有屯抟比刺积分调节功能的动态流3.十。

衡阀,玎以使系统时刻保持水力平衡状态它以甲。

独使用,也可400控制配合。

儿流缒差的变化曲线2.这电给厂0开度下流量随七差的变化曲线。

为便于比较,再给出普通电控比例积分调节阀加手动1衡阀在开度下流量随压差的变化曲线3通过比较,显其区别。

即电控比例积分调节动态流量平衡阀在任意开度下受系统压力的影响1.足军而普通电控比例积分调节阀手动平衡阀的组合受系统压力的影响非常明从。

换羚之,安装屯控比例积分调节动态流蜇衡阀的水系统其稳定性非常好如何正确使用动态流量平衡阀动态流逸平衡阀应用于异程系统中,般安装子制冷机房换热站系统末端风机盘管空气处理机等或每6的分支管每支4管处,用以吸收该处的过余压力,使水纛符合设汁要求或实际需要,1采暖系统1区域洪暖1区域热4中,十用户末端处用动态流量阀玎以吸收热网系统提供给用户的讲味。

VPF系列动态平衡电动二通阀
