一、总信息1、水平力与整体坐标夹角:该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”.如果地震沿着不同方向作用,结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。
这个角度与结构的刚度与质量及其位置有关,对结构可能会造成最不利的影响，在这个方向地震作用下,结构的变形及部分结构构件内力可能会达到最大. SATWE 可以自动计算出这个最不利方向角，并在WZQ。
OUT 文件中输出。
如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。
一般并不建议用户修改该参数，原因有三：①考虑该角度后,输出结果的整个图形会旋转一个角度,会给识图带来不便；②构件的配筋应按“考虑该角度"和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向.综上所述，建议用户将“最不利地震作用方向角"填到“斜交抗侧力构件夹角”栏,这样程序可以自动按最不利工况进行包络设计。
水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合),是按《抗规》5.1.1 条2 款执行的。
对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果,取不利情况进行配筋包络设计等;而｛斜交抗侧力}程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计,不需要人为判断。
只有在风荷载起控制作用时，现有的坐标下风荷载不能起到控制结构的最大受力状态，此时填写一个角度（逆时针为正，顺时针为负)，让坐标系发生变化，使风荷载在新的坐标系下（如何计算出风荷载产生的内力最大值的角度值？)，能起控制作用（控制结构的最大受力状态），改变参数后,地震作用和风荷载的方向(说明两者方向是一致）将同时改变，但地震作用方向已经不是最不利的方向了,故需要在附加地震作用方向上输入一个相反的角度，使地震作用方向应按原坐标系计算，使地震力最大;如不需要改变风荷载的方向，只需考虑其它角度的地震作用时，则无需改变“水平力与整体坐标的夹角”，只增加附加地震作用方向即可。
PKPM如何调整参数和选用(完整版)分析
2010版SATWE计算参数选用一、2010版计算参数的选用（PKPM及SATWE）：免责声明：炒饭个人总结，仅用作参考。
以下内容需与PKPM2010版satwe 说明书结合使用。
参数在PKPM中如何实现需参考satwe说明书。
1、总信息：A、“水平力与整体坐标夹角”，此参数一般不做修改。
而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。
B、PM里的“混凝土容重”框架取26，剪力墙取27。
(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”，恒载输入数值为“人工计算板自重+装修荷载重”。
C、“钢材容重”暂时默认78，未研究。
D、“裙房层数”此参数仅用来判定底部加强区：即对剪力墙和框剪结构PKPM 总是将裙房以上一层作为加强区判定的一个条件。
框架结构均可输入0，其他结构未研究。
此参数包含地下室层数。
（如3层地下室，4层裙房，此参数应输入7。
）E“转换层所在层号”含地下室层数，详见2010satwe说明书，未深入研究。
F、“嵌固端所在层数”自然地面为嵌固端时填“1”，地下室顶板作为嵌固端时填“地下室层数+1”。
G、“地下室层数”按实际输入。
H、“墙元细分最大控制长度”取“1”。
影响计算精度，对含剪力墙的结构有影响。
I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选，其他不勾选。
J、“地下室强制采用刚性楼板假定”勾选。
K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择，只把网上比较后的结果贴出来。
勾选该参数后，结构周期减小，连梁内力增大，内力平衡校核轴力。
L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。
对于L型、T型等截面形式，垂直于地震作用方向的墙段称为翼缘，平行于地震作用方向的墙段称为腹板，翼缘可以区分为有效翼缘和无效翼缘两部分。
无效翼缘内力计入框架，这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算，通常更为合理。

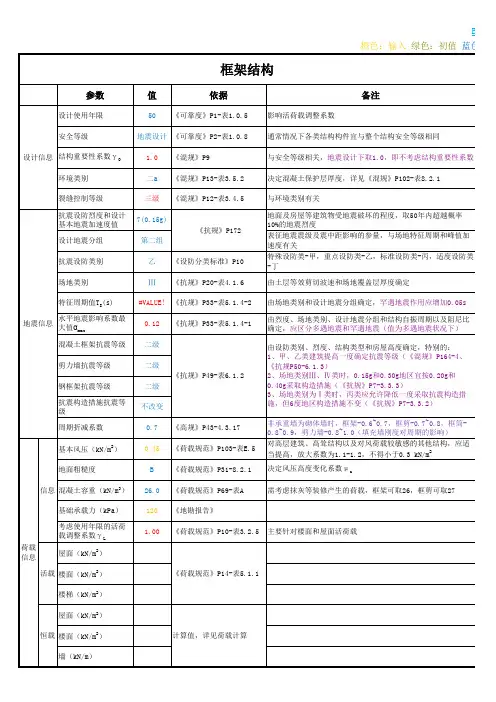

框架结构及框剪结构PKPM参数详细分析含规范要求
BACK 橙色：输入 绿色：初值 蓝色：选
参数
值
依据
备注
设计使用年限
50 《可靠度》P1-表1.0.5
影响活荷载调整系数
安全等级
地震设计 《可靠度》P2-表1.0.8
通常情况下各类结构构件宜与整个结构安全等级相同
设计信息 结构重要性系数γ0 环境类别
1.0 《混规》P9 二a 《混规》P13-表3.5.2
墙水平分布筋类别
HPB300
钢框架抗震等级
二级
最高 层号
0
体形 系数
1.3 HRB500/HREF500
梁钢筋的砼保护层厚 度（mm）
25
墙水平分布筋间距
150 剪力墙抗震等级 二级
第二段
冷呀带肋550
柱钢筋的砼保护层厚 度（mm）
25
墙竖向分布筋类别 HPB300 计算振型个数
最高 层号
框架梁端负弯矩调整 系数
系数”调整
结构的阻尼比（%）1、《抗规》5.1.5，《高规》4.3.8，《抗规》8.2.2；2、消能减
二级 震结构可填入消能减震结构阻尼比（=原结构阻尼比+消能部件附加有效阻尼比），不必改变特
5
定场地土的特征值Tg，程序会据阻尼比自动修正α
二级 特征周期（秒）程序自动据“结构所在地区”“场地类别”“地震分组”确定其默认 ####
《荷载规范》P14-表5.1.1
计算值，详见荷载计算
墙（kN/m）
PKPM填写参数-续表一
地面粗糙度类别
B 考虑顺风向风振影响《荷载规范》-8.4.1，对多层建筑仅在建筑物高于30m并且高宽
比大于1.5时才考虑，其他情况均按照βz=1.0考虑
PKPM 型钢梁、混凝土柱框架结构分析要点

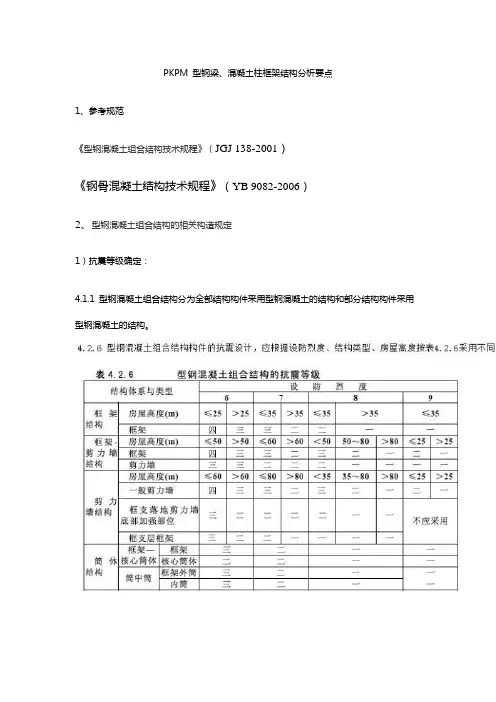

PKPM 型钢梁、混凝土柱框架结构分析要点1、参考规范《型钢混凝土组合结构技术规程》（JGJ 138-2001）《钢骨混凝土结构技术规程》（YB 9082-2006）2、型钢混凝土组合结构的相关构造规定1）抗震等级确定：4.1.1 型钢混凝土组合结构分为全部结构构件采用型钢混凝土的结构和部分结构构件采用型钢混凝土的结构。
注意：整体框架结构仅少量几根转换梁使用型钢梁，其他均为普通混凝土构件，整体框架结构可按普通框架结构按《抗规》确定抗震等级，再在此基础上将转换梁及转换柱抗震等级提高一级即可；2）位移比、挠度及裂缝限值要求：在PKPM中，应在梁施工图模块中查看梁挠度（为弹塑性挠度），不应在SATWE中查看弹性挠度（该数值永远不会变红），若弹塑性挠度飘红，可考虑受压楼板翼缘作用，该选项有利于减少计算挠度值；3）钢筋直径及混凝土保护层厚度要求：4）型钢宽厚比要求：5）栓钉直径要求：4.3.5 在需要设置栓钉的部位，可按弹性方法计算型钢翼缘外表面处的剪应力，相应于该剪应力的剪力由栓钉承担；栓钉承载力应按国家标准《钢结构设计规范》GBJ 17-88的规定计算。
型钢上设置的抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，栓钉间距不宜小于6倍栓钉直径。
6）型钢含量控制/p-287805885.html托柱型钢混凝土转换梁的设计与应用硕士论文P28.也可参考：《钢骨混凝土结构技术规程》（YB 9082-2006）P1067)含型钢梁的框架结构中其他普通构件的配筋率要求普通混凝土转换柱配筋率尽量不超过4%,普通混凝土梁纵筋配筋率不应超过2%。
；当柱配筋率飘红时，可提高混凝土强度等级、增大截面宽度等措施；3、PKPM分析要点1）在PMCAD中确定型钢钢材型号《型钢混凝土组合结构技术规程》（JGJ 138-2001）规定：2）在特殊构件中需定义转换梁和转换柱2）指定薄弱层3）计算结果分析SATWE用户手册说明如下：(并没有解释上图中STEEL-C的含义）4）PKPM中如何查看型钢混凝土梁中型钢的应力？5）用PKPM进行型钢混凝土梁设计时，哪些内容需要设计者进行手工复核？（1）在型钢截面尺寸初估时需手工复核是否满足宽厚比要求。
技术措施-PKPM参数
技术措施-PKPM参数结构专业技术措施之PKPM-SATWE参数取值：⼀．总信息：1)⽔平⼒与整体坐标夹⾓：该参数主要针对风荷载计算，同样对地震⼒起作⽤。
只需考虑其它⾓度的地震作⽤时，⽆需在此填数值，应填“斜交抗侧⼒构件⽅向地震数，相应⾓度”或勾选“程序⾃动考虑最不利⽔平地震作⽤”⼀般按0输⼊。
2）混凝⼟容重：钢筋砼计算重度，考虑饰⾯的影响应⼤于25，不同结构构件的表⾯积与体积⽐不同饰⾯的影响不同，⼀般按结构类型取值：结构类型框架结构框剪结构剪⼒墙结构重度 26 26.5 273) 钢材容重：⼀般情况下，钢材容重为78KN/m3，若要考虑钢构件表⾯装修层重，钢材的容重可以填⼊适当值。
4）裙房层数：层数要从最底层算起，包括地下室层数。
此参数主要⽤来确定剪⼒墙底部加强区⾼度。
抗规第6。
1。
3条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各⼀层应适当加强抗震措施；但是该参数的作⽤在程序中并没有反应。
绘图中采⽤构造加强。
注意：对于体型收进的⾼层建筑结构、底盘⾼度超过总⾼度20%的多塔尚应符合⾼规10.6.5条；⽬前程序不能⾃动将体型收进部位上、下各两层塔楼周边竖向构件抗震等级提⾼⼀级，需要在“特殊构件定义”中⾃⾏定义，不宜事后提⾼配筋。
5)转换层所在层号：层数要从最底层算起，包括地下室层数。
如果有转换层，必须在此指明其层号，以便进⾏正确的内⼒调整。
注意：程序不能⾃动识别转换构件!作⽤：a、程序⾃动判断加强区层数；b、输⼊转换层数，并选择相应的楼层刚度算法，软件会输出上下层楼层刚度⽐。
C、计算参数中有将转换层号⾃动识别为薄弱层的选项。
抗震等级：程序设有“框⽀剪⼒墙结构底部加强区剪⼒墙抗震等级⾃动提⾼⼀级”的选项。
（⾼位转换可以⾃动再提⾼）转换层全层应设置为“弹性膜”（平⾯内刚度真实考虑，平⾯外为0）转换层结构选择“施⼯模拟3”时，施⼯次序：宜将转换层与其上2层设为同⼀施⼯次序。
混凝土框架结构PKPM设置参数说明(上传)
混凝土框架结构PKPM设计参数说明V2.2 20150909版目录第一节结构模型输入及参数设置 (7)一、总信息 (7)1.结构体系 (7)2.结构主材 (7)3.结构重要性系数 (7)4.底框层数，地下室层数 (7)5.与基础相连构件的最大底标高（m） (7)6.梁柱钢筋的混凝土保护层厚度 (7)7.框架梁端负弯矩调幅系数 (7)8.考虑结构使用年限的活荷载调整系数 (7)二、材料信息 (8)1.混凝土容重取26-27，全剪力墙取27，取25时需输入粉刷层荷载。
(8)2.钢材容重取78。
(8)3.梁柱箍筋 (8)三、地震信息 (8)1.设计地震分组为第x组，抗震设防烈度为x度，设计基本地震加速度值为xg82.场地类别 (8)3.框架抗震等级 (8)4.抗震构造措施的抗震等级 (8)5.计算阵型个数 (9)6.周期折减系数：建议有填充墙框架结构取0.7。
(9)四、风荷载信息 (10)1.修正后的基本风压 (10)2.地面粗糙度类别 (10)3.沿高度体型分段数及体型系数 (10)五、钢筋信息 (11)1.按照混凝土规范表4.2.3-1、4.2.3-2取用。
(11)六、选择后续操作 (11)1.楼梯自动转化为梁 (11)第二节楼板设计 (12)一、配筋计算参数中 (12)1.直径间距：最小直径8，钢筋最大间距200。
(12)2.双向板计算方法：选用弹性算法。
(12)3.边缘梁、剪力墙算法 (12)4.有错层楼板算法：按简支计算 (12)5.裂缝计算：根据裂缝挠度自动选筋 (12)6.使用矩形连续板跨中弯矩算法：勾选。
(12)7.钢筋级别：通常选取HRB400级。
(12)二、钢筋级配表 (13)三、连板及挠度参数 (13)四、绘图参数 (14)第三节分析和设计参数补充定义 (16)一、总信息 (16)1.水平力与整体坐标夹角（度）：通常采用默认值。
(16)2.混凝土容重取26~27，钢材容重取78。
用PK、PM进行框、排架结构计算参数分析
1.软件及功用介绍PKPM系列软件由中国建筑科学研究院编制综合计算程序。
PK是PKPM系列软件较为基础的软件，在整个PKPM系统中，PMCAD建模是整个计算的基础，PK也可直接进行建模（单榀框架），PK承担钢筋混凝土梁柱施工图辅助设计的工作，也是进行混凝土框、排架结构计算常用的电算软件，还有TAT、SATWE及JCCAD等。
由于PK是常用混凝土框、排架结构计算及绘图软件，其计算过程中的参数的取值直接影响到结构计算的结果，也直接影响到结构设计是否安全可靠。
2.PMCAD及PK程序中主要参数的取值分析2.1PMCAD建模主要参数及分析在运用PK之前，经常需用PMCAD进行建模工作，建模的工作过程中，需要在设计参数的对话框中注意在总信息、抗震信息及风荷载信息中的几个比较重要的设计参数的输入（或取值）：1）框架梁端弯矩调幅系数，根据《钢筋混凝土连续梁和框架考虑内力重分布设计规程》（CECS51：93），但此规程适用抗震设防烈度6度及6度以下的钢筋混凝土框架的设计，同时框架结构层数不宜超过8层，高度不宜超过35m，根据此规程可查阅表5.1.1。
同时参阅《建筑抗震设计》一书，对现浇钢筋混凝土框架，可取0.8~0.9；对装配式钢筋混凝土框架，可取0.7~0.8。
梁端弯矩降低后，跨中弯矩增加，以满足“强柱弱梁”的设计原则。
2）设计地震分组，根据《建筑抗震设计规范》附录A（我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组）查，但部分工程的设计烈度和附录中不相符，要根据相关部门的文件确定。
3）场地类别，见《建筑抗震设计规范》的3.3.2、3.3.3条，具体可参照规范表4.1.6。
一般地质勘察报告要提出此参数。
4）框架抗震等级，根据《建筑抗震设计规范》6.1.2规定，参照表6.1.2确定。
5）计算振型个数，这个参数需要根据工程的实际情况来选择。
对于一般工程，不少于9个。
但如果是2层的结构，最多就是6个，因为每层只有三个自由度，两层就是6个。
PKPM 软件计算结果分析详细说明
3. 如同位移比的控制一样，周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对 关系，而非其绝对大小，它的目的是使抗侧力构件的平面布置更有效、更合理，使结构不致 于出现过大（相对于侧移）的扭转效应。即周期比控制不是在要求结构足够结实，而是在要 求结构承载布局的合理性。考虑周期比限制以后，以前看来规整的结构平面，从新规范的角 度来看，可能成为“平面不规则结构”。一旦出现周期比不满足要求的情况，一般只能通过 调整平面布置来改善这一状况，这种改变一般是整体性的，局部的小调整往往收效甚微。周 期比不满足要求，说明结构的扭转刚度相对于侧移刚度较小，总的调整原则是要加强外圈结 构刚度、增设抗震墙、增加外围连梁的高度、削弱内筒的刚度。
Ratio-Dx= Max-Dx/ Ave-Dx
最好<1.2 不能超过 1.5
Y 方向相同
电算结果的判别与调整要点:
1．若位移比（层间位移比）超过 1.2，则需要在总信息参数设置中考虑双向地震作用；
2．验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心；(注： 先软件允许同时考虑“偶然偏心”和“双向地震作用”—SATWE2010 用户手册第六章第一 节十、十一）
2. 振型分解反应谱法分析计算周期，地震力时，还应注意两个问题，即计算模型的选 择与振型数的确定。一般来说，当全楼作刚性楼板假定后，计算时宜选择“侧刚模型”进行 计算。而当结构定义有弹性楼板时则应选择“总刚模型”进行计算较为合理。至于振型数的 确定，应按上述[高规]5.1.13 条（高层建筑结构计算振型数不应小于 9，抗震计算时，宜考 虑平扭藕连计算结构的扭转效应，振型数不小于 15，对于多塔楼结构的振型数不应小于塔 楼数的 9 倍，且计算振型数应使振型参与质量不小于总质量的 90%）执行，振型数是否足 够，应以计算振型数使振型参与质量不小于总质量的 90%作为唯一的条件进行判别。([耦联] 取 3 的倍数，且≤3 倍层数，[非耦联]取≤层数，直到参与计算振型的[有效质量系数]≥90％)
