IS125-100-200B单级单吸离心泵

IS型单级单吸清水离心泵安装使用说明书

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。

转子部件由悬架部件支承着(请参考IS泵结构图)。

泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。

轴封型式：泵的轴向密封采用软填料和机械密封两种型式。

当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。

传动方式：泵的传动是通过联轴器与电动机直联。

从传动方向看，泵为顺时针方向旋转。

IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。

②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。

③试车启动，检查水泵的转向是否正确。

④往水泵内注水，使吸水管路和泵内的气体完全排出。

⑤关闭出口阀门及压力表旋塞。

⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。

⑦打开真空表旋塞。

缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。

完成了泵的启动。

⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。

2.运转：①注意水泵轴承升温。

一般不超过环境温度35℃，但最高温度不得超过75℃。

②悬架室的油位，必须保持在油标的1/3～2/3处。

3.泵的维护：①检查泵的底座、泵、电动机是否紧固。

②检查仪表、引线的状况，检查管路是否泄漏或松动。

③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。

④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

IH125-100-200B型单级单吸化工离心泵

IH125-100-200B型单级单吸化工离心泵 IH125-100-200B型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH125-100-200B型单级单吸化工离心泵型号意义：　IH125-100-200B型单级单吸化工离心泵性能范围：流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH125-100-200B型单级单吸化工离心泵产品特点：　IH125-100-200B型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH125-100-200B型单级单吸化工离心泵旋转方向： IH125-100-200B型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IS型离心泵性能参数表

转速(m 3/h)(L/S)(r/min)轴功率电机功率7.5 2.08220.964712.53.4720 1.1360154.1718.5 1.2660IS50-32-125A11.2 3.11629000.84 1.1587.5 2.0834.3 1.594412.5 3.4732 2.0254154.179.62.1656IS50-32-160A 11.7 3.3282900 1.71 2.253IS50-32-160B10.832429001.412.2507.5 2.0852.5 2.823812.53.4750 3.5448154.1748 3.9551IS50-32-200A 11.7 3.3442900 3.16445IS50-32-200B10.833829002.63437.5 2.0882 5.8728.512.53.47807.1638154.1778.57.8341IS50-32-250A 11.7 3.3702900 6.477.535IS50-32-250B10.83602900 5.517.53215 4.1721.8 1.5458256.9420 18.51.9769308.332.2268IS65-50-125A22.4 6.2162900 1.47 2.26615 4.1735 2.6554256.9432 3.3565308.3330 3.7166IS65-50-160A 23.4 6.5282900 2.83463IS65-50-160B21.762429002.3546015 4..1753 4.4249256.9450 5.6760308.3347 6.2961IS65-40-200A 23.4 6.5442900 4.92 5.557IS65-40-200B21.8 6.1382900 4.13 5.55515 4.17829.0537256.948010.8950308.337812.0253IS65-40-250A 23.4 6.57029009.11149IS65-40-250B21.766029007.51114715 4.1712718.52825 6.9412521.340308.3312322.844IS65-40-315A23.96.6114290019.412238IS 型离心泵性能参数表型号流量Q扬程(m)功率(kw)效率 (%)IS50-32-1252900 2.2IS50-32-16029003IS50-32-2002900 5.5IS50-32-250290011IS65-50-12529003IS65-50-1602900 5.5IS65-40-20029007.5IS65-40-250290015IS65-40-315290030IS65-40-315B 22.76.3103290017.192237扬程转速效率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS65-40-315C21.4 5.992290015.218.535308.3322.5 2.87645013.920 3.63756016.718 3.9874IS80-65-125A44.712.41629002.66373308.3336 4.82615013.932 5.97736016.729 6.5972IS80-65-160A 46.813282900 5.1 5.570IS80-65-160B43.312242900 4.15 5.568308.33557.87555013.9509.87696016.74710.871IS80-50-200A 46.8134429008.371167IS80-50-200B43.612.1382900 6.831166308.338413.2525013.98017.3636016.77519.264IS80-50-250A 46.81370290014.8718.560IS80-50-250B43.31360290013.181558308.3312825.5415013.912531.5546016.712335.357IS80-50-315A 47.813.3114290029.153751IS80-50-315B 45.412.6103290025.973049IS80-50-315C42.911.992290022.8430476016.724 5.866710027.82077812033.316.57.2874IS100-80-125A89.424.8162900 5.197.5756016.7368.427010027.83211.27812033.32812.275IS100-80-160A 93.5262829009.521175IS100-80-160B86.624.12429007.7711736016.75413.66510027.85017.97612033.34719.977IS100-65-200A 93.826.144290015.0118.575IS100-65-200B87.224.238290012.5215726016.78723.46110027.88030.37212033.374.533.373IS 型离心泵性能参数表型号流量Q功率(kw)IS80-65-1252900 5.5IS80-65-16029007.5IS80-50-200290015IS80-50-250290022IS80-50-315290037IS100-80-125290011IS100-80-160290015IS100-65-200290022IS100-65-250290037扬程转速效率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS100-65-250A 93.52670290025.493070IS100-65-250B86.624.160290020.8530686016.713339.65510027.812551.66612033.311857.567IS100-65-315A 95.526.5114290046.285564IS100-65-315B 90.825.2103290041.044562IS100-65-315C84.823.892290035.78456012033.357.5286720055.55033.68124066.744.536.480IS125-100-200A 1875244290028.763778IS125-100-200B174.448.438290023.73307612033.387436620055.68055.97824066.77262.875IS125-100-250A 1875270290046.965576IS125-100-250B173.248.160290038.24457412033.3132.572.16020055.612590.87524066.7120101.977IS125-100-315A 19153.1114290081.39073IS125-100-315B 181.550.4103290071.689071IS125-100-315C171.647.792290062.3575693.75 1.04 5.40.13436.31.7450.16547.52.08 4.60.1755IS50-32-125A5.6 1.6414500.120.55533.75 1.048.50.25356.31.7480.29487.52.087.50.3149IS50-32-160A 5.8 1.6714500.240.5546IS50-32-160B5.4 1.5614500.210.55433.75 1.0413.10.41336.31.7412.50.51427.5 2.08120.5644IS50-32-200A 5.8 1.61114500.430.5540IS50-32-200B5.4 1.59.514500.370.55383.75 1.0420.50.91236.31.7420 1.07327.52.0819.5 1.1435IS50-32-250A 5.8 1.617.514500.92 1.530IS50-32-250B5.41.51514500.851.126IS 型离心泵性能参数表型号流量Q功率(kw)IS100-65-315290075IS125-100-200290045IS125-100-250290075IS125-100-31529001101.5IS50-32-12514500.55IS50-32-16014500.55IS 型离心泵性能参数表IS50-32-20014500.75IS50-32-2501450扬程H 转速效率(m 3/h)(L/S)(m)(r/min)轴功率P 电机功率P(%)7.5 2.08 5.350.215312.53.4750.276415 4.17 4.70.365IS65-50-125A11.2 3.1414500.20.55627.5 2.088.80.365012.53.4780.456015 4.177.20.4960IS65-50-160A 11.7 3.3714500.390.5558IS65-50-160B10.83614500.320.55567.5 2.0813.20.634312.53.4712.50.675515 4.1711.80.8557IS65-40-200A 11.7 3.31114500.7 1.151IS65-40-200B10.839.514500.580.75487.5 2.0821 1.233512.53.4720 1.484615 4.1719.4 1.6548IS65-40-250A 11.7 3.317.51450 1.23 1.546IS65-40-250B10.831514501 1.5447.5 2.0832.3 2.632512.53.4732 2.943715 4.1731.7 3.1641IS65-40-315A 11.9 3.328.51450 2.63335IS65-40-315B 11.3 3.225.81450 2.38334IS65-40-315C10.732314502.1133215 4.17 5.60.4255256.9450.4871308.33 4.50.5172IS80-65-125A22.4 6.2414500.350.556915 4.1790.6755256.9480.7969308.337.20.8668IS80-65-160A 23.4 6.5714500.68 1.166IS80-65-160B21.76614500.550.756415 4.1713.2 1.0651256.9412.5 1.3165308.3311.8 1.4167IS80-50-200A 23.4 6.511450 1.1 1.564IS80-50-200B21.8 6.19.514500.9 1.16315 4.1721 1.7549256.9420 2.2760308.3318.8 2.5261IS80-50-250A23.46.517.51450 1.962.257扬程转速效率型号流量Q功率(kw)IS65-50-12514500.55IS65-50-16014500.75IS65-40-2001450 1.1IS65-40-2501450 2.2IS65-40-31514504IS80-65-12514500.75IS80-65-1601450 1.5IS80-50-2001450 2.2IS 型离心泵性能参数表号量Q率(kw)IS80-50-25014503(m)(r/min)(%)(m 3/h)(L/S)轴功率电机功率IS80-50-250B21.761514501.62.25515 4.1732.5 3.439256.9432 4.1952308.3331.5 4.656IS80-50-315A 23.9 6.628.51450 3.76 5.549IS80-50-315B 22.7 6.325.81450 3.46446IS80-50-315C21.462314503.07444308.3360.77645013.950.91756016.740.9271IS100-80-125A44.712.4414500.68 1.172308.339.2 1.12675013.98 1.45756016.7 6.8 1.5771IS100-80-160A 46.81371450 1.24 1.572IS100-80-160B43.312614501.01 1.570308.3313.5 1.84605013.912.8 2.33736016.711.8 2.6174IS100-65-200A 46.913111450 1.95372IS100-65-200B43.6129.514501.632.269308.3321.3 3.16555013.9204686016.719 4.4470IS100-65-250A 46.81317.51450 3.38466IS100-65-250B43.3121514502.76464308.3334 5.44515013.932 6.92636016.7307.6761IS100-65-315A 47.713.328.51450 6.097.561IS100-65-315B 45.412.625.81450 5.47.559IS100-65-315C42.911.92314504.715.5576016.714.5 3.836210027.812.5 4.487612033.311 4.7975IS125-100-200A 93.526111450 3.84 5.573IS125-100-200B87.224.29.514503.174716016.721.5 5.596310027.8207.177612033.318.57.8477IS125-100-250A 93.52617.51450 6.037.574IS125-100-250B86.624.1151450 4.927.572扬程转速效率型号流量Q功率(kw)IS80-50-3151450 5.5IS100-80-1251450 1.5IS100-80-1601450 2.2IS100-65-2001450411IS100-65-2501450 5.5IS8100-65-315145011IS 型离心泵性能参数表号流量功率(kw)IS125-100-20014507.5IS125-100-2501450(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)6016.733.59.45810027.83211.97312033.330.513.574IS125-100-315A 95.526.528.5145010.431571IS125-100-315B 90.825.225.814509.371168IS125-100-315C85.823.82314508.1311666016.75216.15310027.850216512033.348.523.667IS125-100-400A 93.52644145017.82263IS125-100-400B86.624.138145014.9618.56012033.322.510.47120055.62013.58124066.717.514.778IS150-125-250A 1875217.5145011.441578IS150-125-250B173********9.29117612033.33415.97020055.63222.17924066.72923.780IS150-125-315A 1875228145018.782276IS150-125-315B173********15.4718.57312033.35327.96220055.65036.37524066.74640.674IS150-125-400A 1875244145030.733773IS150-125-400B173********25.19307124066.722.621.170400111.12026.682460127.817.227.379IS250-150-250A 37410417.5145022.33080IS200-150-250B3469615145018.1227824066.73734.670400111.13242.582460127.828.544.680IS200-150-315A 37410428145035.694580IS200-150-315B3469624145028.96377824066.75548.674400111.15067.281460127.84574.276IS200-150-400A 37410444145056.797579IS200-150-400B3469638145046.455577型号IS125-100-315145015IS125-100-400145030IS150-125-250145018.5IS150-125-315145030IS150-125-400145045IS200-150-250145037IS200-150-315145055IS200-150-400145090(m)。

IS100-65-200B型单级单吸离心泵

IS100-65-200B型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS100-65-200B型单级单吸离心泵性能参数
型号/参数
流量 Q
轴功扬程转速
率 Hn
Pa
配带电动机
效
汽蚀叶轮直进出口出口口泵
率
量径
径
径重
n
功率
m3/h L/s m r/min kw
100-65J45.412.6125.8 1480 5041 7 Y132M-4 59 2.0 281 100
315B
100-65-315C 85.823.83 92 2980 35.83 45 Y225M-2 60 3.6 270 100
65 95 65 130
65 130 65 130 65 130 65 130 65 130 65 130
55 3.0
100-65-315 100 27.78 125 2980 51.6 75 Y280S-2 66 3.6 307 100
120 33.33 118
57.6
67 4.2
30 8.33 34
5.45
51 2.0
100-65J-315 50 13.89 32 1480 6.92 11 Y160-4 63 2.0 307 100
65 56
120 33.33 47
19.9
77 4.8
30 8.33 13.5
1.84
60 2.0
100-65J-200 50 13.8912.5 1480 2.33 4 Y112M-4 73 2.0 198 100
65 56
60 16.6711.8

离心泵型号及参数

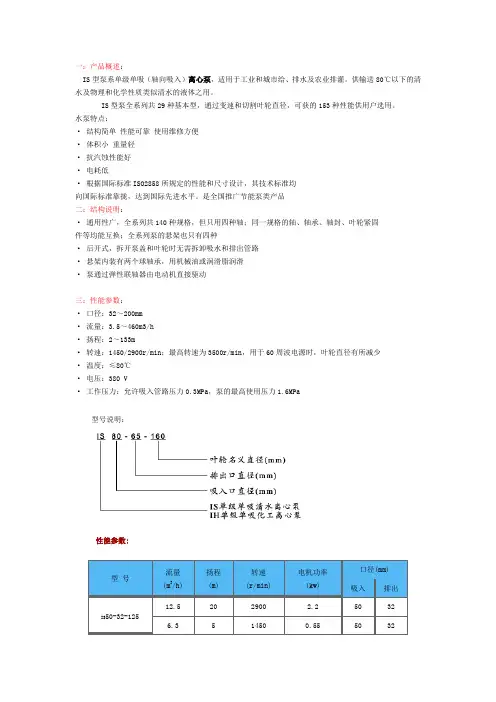

一：产品概述：IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。

供输送80℃以下的清水及物理和化学性质类似清水的液体之用。

IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。

水泵特点：· 结构简单性能可靠使用维修方便· 体积小重量轻· 抗汽蚀性能好· 电耗低· 根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

是全国推广节能泵类产品二：结构说明：· 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种· 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路· 悬架内装有两个球轴承，用机械油或润滑脂润滑· 泵通过弹性联轴器由电动机直接驱动三：性能参数：· 口径：32～200mm· 流量：3.5～460m3/h· 扬程：2～133m· 转速：1450/2900r/min；最高转速为3500r/min，用于60周波电源时，叶轮直径有所减少· 温度：≤80℃· 电压：380 V· 工作压力：允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa型号说明：性能参数:型号流量(m3/h)扬程(m)转速(r/min)电机功率(kw)口径(mm)吸入排出IS50-32-125 12.5 20 2900 2.2 50 32 6.3 5 1450 0.55 50 32S型单级双吸中开离心泵S.SH型单级双吸离心泵：S.SH型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。

被输送液体温度不得高于80°C。

适用于式厂、矿山、城市给水、电站、农田排灌和各种水利工程。

IS型离心泵性能参数表

转速(m 3/h)(L/S)(r/min)轴功率电机功率7.5 2.08220.964712.53.4720 1.1360154.1718.5 1.2660IS50-32-125A11.2 3.11629000.84 1.1587.5 2.0834.3 1.594412.5 3.4732 2.0254154.179.62.1656IS50-32-160A 11.7 3.3282900 1.71 2.253IS50-32-160B10.832429001.412.2507.5 2.0852.5 2.823812.53.4750 3.5448154.1748 3.9551IS50-32-200A 11.7 3.3442900 3.16445IS50-32-200B10.833829002.63437.5 2.0882 5.8728.512.53.47807.1638154.1778.57.8341IS50-32-250A 11.7 3.3702900 6.477.535IS50-32-250B10.83602900 5.517.53215 4.1721.8 1.5458256.9420 18.51.9769308.332.2268IS65-50-125A22.4 6.2162900 1.47 2.26615 4.1735 2.6554256.9432 3.3565308.3330 3.7166IS65-50-160A 23.4 6.5282900 2.83463IS65-50-160B21.762429002.3546015 4..1753 4.4249256.9450 5.6760308.3347 6.2961IS65-40-200A 23.4 6.5442900 4.92 5.557IS65-40-200B21.8 6.1382900 4.13 5.55515 4.17829.0537256.948010.8950308.337812.0253IS65-40-250A 23.4 6.57029009.11149IS65-40-250B21.766029007.51114715 4.1712718.52825 6.9412521.340308.3312322.844IS65-40-315A23.96.6114290019.412238IS 型离心泵性能参数表型号流量Q扬程(m)功率(kw)效率 (%)IS50-32-1252900 2.2IS50-32-16029003IS50-32-2002900 5.5IS50-32-250290011IS65-50-12529003IS65-50-1602900 5.5IS65-40-20029007.5IS65-40-250290015IS65-40-315290030IS65-40-315B 22.76.3103290017.192237扬程转速效率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS65-40-315C21.4 5.992290015.218.535308.3322.5 2.87645013.920 3.63756016.718 3.9874IS80-65-125A44.712.41629002.66373308.3336 4.82615013.932 5.97736016.729 6.5972IS80-65-160A 46.813282900 5.1 5.570IS80-65-160B43.312242900 4.15 5.568308.33557.87555013.9509.87696016.74710.871IS80-50-200A 46.8134429008.371167IS80-50-200B43.612.1382900 6.831166308.338413.2525013.98017.3636016.77519.264IS80-50-250A 46.81370290014.8718.560IS80-50-250B43.31360290013.181558308.3312825.5415013.912531.5546016.712335.357IS80-50-315A 47.813.3114290029.153751IS80-50-315B 45.412.6103290025.973049IS80-50-315C42.911.992290022.8430476016.724 5.866710027.82077812033.316.57.2874IS100-80-125A89.424.8162900 5.197.5756016.7368.427010027.83211.27812033.32812.275IS100-80-160A 93.5262829009.521175IS100-80-160B86.624.12429007.7711736016.75413.66510027.85017.97612033.34719.977IS100-65-200A 93.826.144290015.0118.575IS100-65-200B87.224.238290012.5215726016.78723.46110027.88030.37212033.374.533.373IS 型离心泵性能参数表型号流量Q功率(kw)IS80-65-1252900 5.5IS80-65-16029007.5IS80-50-200290015IS80-50-250290022IS80-50-315290037IS100-80-125290011IS100-80-160290015IS100-65-200290022IS100-65-250290037扬程转速效率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS100-65-250A 93.52670290025.493070IS100-65-250B86.624.160290020.8530686016.713339.65510027.812551.66612033.311857.567IS100-65-315A 95.526.5114290046.285564IS100-65-315B 90.825.2103290041.044562IS100-65-315C84.823.892290035.78456012033.357.5286720055.55033.68124066.744.536.480IS125-100-200A 1875244290028.763778IS125-100-200B174.448.438290023.73307612033.387436620055.68055.97824066.77262.875IS125-100-250A 1875270290046.965576IS125-100-250B173.248.160290038.24457412033.3132.572.16020055.612590.87524066.7120101.977IS125-100-315A 19153.1114290081.39073IS125-100-315B 181.550.4103290071.689071IS125-100-315C171.647.792290062.3575693.75 1.04 5.40.13436.31.7450.16547.52.08 4.60.1755IS50-32-125A5.6 1.6414500.120.55533.75 1.048.50.25356.31.7480.29487.52.087.50.3149IS50-32-160A 5.8 1.6714500.240.5546IS50-32-160B5.4 1.5614500.210.55433.75 1.0413.10.41336.31.7412.50.51427.5 2.08120.5644IS50-32-200A 5.8 1.61114500.430.5540IS50-32-200B5.4 1.59.514500.370.55383.75 1.0420.50.91236.31.7420 1.07327.52.0819.5 1.1435IS50-32-250A 5.8 1.617.514500.92 1.530IS50-32-250B5.41.51514500.851.126IS 型离心泵性能参数表型号流量Q功率(kw)IS100-65-315290075IS125-100-200290045IS125-100-250290075IS125-100-31529001101.5IS50-32-12514500.55IS50-32-16014500.55IS 型离心泵性能参数表IS50-32-20014500.75IS50-32-2501450扬程H 转速效率(m 3/h)(L/S)(m)(r/min)轴功率P 电机功率P(%)7.5 2.08 5.350.215312.53.4750.276415 4.17 4.70.365IS65-50-125A11.2 3.1414500.20.55627.5 2.088.80.365012.53.4780.456015 4.177.20.4960IS65-50-160A 11.7 3.3714500.390.5558IS65-50-160B10.83614500.320.55567.5 2.0813.20.634312.53.4712.50.675515 4.1711.80.8557IS65-40-200A 11.7 3.31114500.7 1.151IS65-40-200B10.839.514500.580.75487.5 2.0821 1.233512.53.4720 1.484615 4.1719.4 1.6548IS65-40-250A 11.7 3.317.51450 1.23 1.546IS65-40-250B10.831514501 1.5447.5 2.0832.3 2.632512.53.4732 2.943715 4.1731.7 3.1641IS65-40-315A 11.9 3.328.51450 2.63335IS65-40-315B 11.3 3.225.81450 2.38334IS65-40-315C10.732314502.1133215 4.17 5.60.4255256.9450.4871308.33 4.50.5172IS80-65-125A22.4 6.2414500.350.556915 4.1790.6755256.9480.7969308.337.20.8668IS80-65-160A 23.4 6.5714500.68 1.166IS80-65-160B21.76614500.550.756415 4.1713.2 1.0651256.9412.5 1.3165308.3311.8 1.4167IS80-50-200A 23.4 6.511450 1.1 1.564IS80-50-200B21.8 6.19.514500.9 1.16315 4.1721 1.7549256.9420 2.2760308.3318.8 2.5261IS80-50-250A23.46.517.51450 1.962.257扬程转速效率型号流量Q功率(kw)IS65-50-12514500.55IS65-50-16014500.75IS65-40-2001450 1.1IS65-40-2501450 2.2IS65-40-31514504IS80-65-12514500.75IS80-65-1601450 1.5IS80-50-2001450 2.2IS 型离心泵性能参数表号量Q率(kw)IS80-50-25014503(m)(r/min)(%)(m 3/h)(L/S)轴功率电机功率IS80-50-250B21.761514501.62.25515 4.1732.5 3.439256.9432 4.1952308.3331.5 4.656IS80-50-315A 23.9 6.628.51450 3.76 5.549IS80-50-315B 22.7 6.325.81450 3.46446IS80-50-315C21.462314503.07444308.3360.77645013.950.91756016.740.9271IS100-80-125A44.712.4414500.68 1.172308.339.2 1.12675013.98 1.45756016.7 6.8 1.5771IS100-80-160A 46.81371450 1.24 1.572IS100-80-160B43.312614501.01 1.570308.3313.5 1.84605013.912.8 2.33736016.711.8 2.6174IS100-65-200A 46.913111450 1.95372IS100-65-200B43.6129.514501.632.269308.3321.3 3.16555013.9204686016.719 4.4470IS100-65-250A 46.81317.51450 3.38466IS100-65-250B43.3121514502.76464308.3334 5.44515013.932 6.92636016.7307.6761IS100-65-315A 47.713.328.51450 6.097.561IS100-65-315B 45.412.625.81450 5.47.559IS100-65-315C42.911.92314504.715.5576016.714.5 3.836210027.812.5 4.487612033.311 4.7975IS125-100-200A 93.526111450 3.84 5.573IS125-100-200B87.224.29.514503.174716016.721.5 5.596310027.8207.177612033.318.57.8477IS125-100-250A 93.52617.51450 6.037.574IS125-100-250B86.624.1151450 4.927.572扬程转速效率型号流量Q功率(kw)IS80-50-3151450 5.5IS100-80-1251450 1.5IS100-80-1601450 2.2IS100-65-2001450411IS100-65-2501450 5.5IS8100-65-315145011IS 型离心泵性能参数表号流量功率(kw)IS125-100-20014507.5IS125-100-2501450(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)6016.733.59.45810027.83211.97312033.330.513.574IS125-100-315A 95.526.528.5145010.431571IS125-100-315B 90.825.225.814509.371168IS125-100-315C85.823.82314508.1311666016.75216.15310027.850216512033.348.523.667IS125-100-400A 93.52644145017.82263IS125-100-400B86.624.138145014.9618.56012033.322.510.47120055.62013.58124066.717.514.778IS150-125-250A 1875217.5145011.441578IS150-125-250B173********9.29117612033.33415.97020055.63222.17924066.72923.780IS150-125-315A 1875228145018.782276IS150-125-315B173********15.4718.57312033.35327.96220055.65036.37524066.74640.674IS150-125-400A 1875244145030.733773IS150-125-400B173********25.19307124066.722.621.170400111.12026.682460127.817.227.379IS250-150-250A 37410417.5145022.33080IS200-150-250B3469615145018.1227824066.73734.670400111.13242.582460127.828.544.680IS200-150-315A 37410428145035.694580IS200-150-315B3469624145028.96377824066.75548.674400111.15067.281460127.84574.276IS200-150-400A 37410444145056.797579IS200-150-400B3469638145046.455577型号IS125-100-315145015IS125-100-400145030IS150-125-250145018.5IS150-125-315145030IS150-125-400145045IS200-150-250145037IS200-150-315145055IS200-150-400145090(m)。

单级单吸离心泵型号及参数大全

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、概述离心泵是一种常见的流体传输设备，广泛应用于农业、工业、建筑等领域。

单级单吸离心泵是其中一种常见的型号，简单易用，适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。

本文将介绍常见的单级单吸离心泵型号及参数，供读者参考选择。

二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一，有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。

其中，IS50-32-125代表进口口径为50mm，出口口径为32mm，叶轮直径为125mm的IS型泵。

主要参数如下：流量：6.3-400m³/h扬程：5-125m转速：2900r/min或1450r/min功率：0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵，适用于输送温度在不超过120℃的热水，其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵，适用于输送腐蚀性液体，如酸、碱、盐水等。

其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

主要参数如下：流量：1.1-1450(m3/h)扬程：7-150(m)转速：2900r/min或1450r/min功率：0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵，适用于输送含有固体颗粒、腐蚀性液体、高温液体等。

IS125-100-200B

IS125-100-200B型单级单吸离心泵概述：
IS125-100-200B型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-200B型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS125-100-200B型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS125-100-200B型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS125-100-200B型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
