导体 绝缘体与超导体


国际温度单位K
• 温度的国际单位是开尔文 用符号“K”表示。
• 开氏温度标度是用一种理想气体来确立的,它 的零点被称为绝对零度。根据动力学理论,当 温度在绝对零度时,气体分子的动能为零。为 了方便起见。开氏温度计的刻度单位与摄氏温 度计上的刻度单位相一致,也就是说,开氏温 度计上的一度等于摄氏温度计上的一度,水的 冰点摄氏温度计为0℃,开氏温度计为273.15 K。
超导现象的发现
• 1911年,荷兰物理学家昂纳斯发现汞(水 银)的直流电阻在4.2K时突然消失首次观察 到超导电性。 • 他被称为“超导之父”
• 超导材料没有电阻,蓄能效率高,反应速 度快,是优质的蓄能材料。
我们可以这样简单地理解:
• 当温度位于超导的临界温度以下时,电子 将不再完全无序地“单独行动”,由于静 格的振动,会形成“电子对”(即“库珀 电子对)。温度越低,结成的电子对越多, 电子对的结合愈牢固,不同电子对之间的 作用力愈弱。在电压的作用下,这种有秩 序的电子对按一定方向畅通无阻地流动起 来
• 人们还做过这样一个实验:在一个浅平的 锡盘中,放入一个体积很小但磁性很强的 永久磁体,然后把温度降低,使锡盘出现 超导性,这时可以看到,小磁铁竟然离开 锡盘表面,慢慢地飘起,悬空不动。
• 当然,这只是低温超导体,高温超 导体的发现又需要人们的进一步探 寻。
• 绝缘体(又称为电介质引)在某些外界条件,如加热、加 高压等影响下,会被“击穿”,而转化为导体.在未被击 穿之前,绝缘体也不是绝对不导电的物体.如果在绝缘 材料两端施加电压,材料中将会出现微弱的电流. • 绝缘材料中通常只有微量的自由电子,在未被击穿前参 加导电的带电粒子主要是由热运动而离解出来的本征 离子和杂质粒子. • 当然,绝缘体在一定的条件下也会变成超导体
目录
• • • • 1、知识普及 2、超导体 3、导体 绝缘体 半导体 超导体之间的关系 4、结语
• 绝对零度,即绝对温标的开始,是温度的 极限,当到达这一温度时所有的原子和分 子热量运动都将停止,这是一个只能逼近 而不能达到的最低温度。
• 绝对零度的摄氏温度为-273.15度 • 以国际温度单位计为0 K
• 概念:导电性能介乎导体和绝缘体之间,它们的 电阻比导体大得多,但又比绝缘体小得多(电阻率 介于金属和绝缘体之间并有负的电阻温度系数的 物质)这类材料我们把它叫做半导体。 • 锗、硅、砷化镓等,都是半导体. • 电学性能:光敏电阻、热敏电阻、压敏电阻。 • 半导体室温时电阻率约在10E-5~10E7欧姆· 米 之间,温度升高时电阻率指数则减小。
Hale Waihona Puke 超导体与其他物质的关系• 在一定的条件下,超导体、绝缘体、导体、 半导体之间(在温度、高压变化的情况下) 是可以互相转化的。 • 这也说明,超导体、绝缘体、导体、半导 体之间并没有绝对的界限。
结语
• 如今,超导材料也已经尝试运用于各个领 域之中,科学家们也正尽力探索这些奥秘。 • 所以,我们要看向未来,为自己,也为所 有人,尽一份力。解决这未知的谜团。
合集下载

导体和绝缘体有什么区别

导体和绝缘体有什么区别

导体和绝缘体有什么区别
导体中存在大量可以自由移动的带电物质微粒,称为载流子。

在外电场作用下,载流子作定向运动,形成了明显的电流。

金属是最常见的一类导体金属原子最外层的价电子很容易挣脱原子核的束缚,而成为自由电子,留下的正离子形成规则的点阵。

扩展资料
金属中自由电子的浓度很大,约为10每立方厘米,所以金属导体的电导率通常比其他导体材料的大。

金属导体的电阻率约为1~10Ω·m,且一般随温度降低而减小。

在极低温度下,某些金属与合金的电阻率将消失而转化为“超导体”。

常见的导体和绝缘体
1、常见的'导体有:铜、芯、插座的接触片、插头的接触头、保险丝、水、溶液、金属、胶体、浊液等。

2、常见的绝缘体有:陶瓷、橡胶、干布、干木头、塑料制品、空气、纯净的水、玻璃、经过加工的绝缘油、电木、云母、聚氯乙烯等。

导体、超导体、半导体和绝缘体的区别

导体、超导体、半导体和绝缘体的区别

导体、超导体、半导体和绝缘体的区别标题:导体、超导体、半导体和绝缘体的区别导体、超导体、半导体和绝缘体是固体材料中常见的几种类型。

它们在电学和热学性质上表现出明显的差异,这些差异是由它们的电子结构和能带特性所决定的。

本文将深入探讨这些材料的基本特点和区别,并且分析它们在科学和工程领域中的应用。

一、导体导体是一种能够自由传导电荷的材料。

它们具有高电导率和低电阻率。

在导体中,电子处于自由态,可以自由移动。

这是因为导体的价带和导带之间的能量差低于其他材料。

常见的导体包括金属(例如铜、铝等)和某些碳化合物(如石墨)。

导体的电子在外电场或外电压的作用下,能够迅速流动,传输电流和热量。

二、超导体超导体是一类在零摄氏度以下具有零电阻的材料。

与其他导体不同,超导体在低温下能够表现出特殊的电学性质,称为超导性。

当超导体的温度降低到临界温度以下时,其电阻会突然变为零,电流可以在其内部无耗散地流动。

超导体的几个重要特性是零电阻、磁场排斥和迈斯纳效应。

尽管超导体的应用还受到低温和昂贵的冷却设备的限制,但它们在科学研究和磁悬浮技术等领域具有巨大的潜力。

三、半导体半导体是介于导体和绝缘体之间的一类材料。

它们的电导率介于导体和绝缘体之间,并且可以通过掺杂和温度来调节。

半导体材料通常由硅(Si)和锗(Ge)等元素组成。

在半导体中,电子可以在一定条件下(例如外加电场或温度)下变得更容易导电。

半导体的导电性质对于电子器件的制造至关重要,如晶体管、光电二极管和太阳能电池等。

四、绝缘体绝缘体是指电流难以通过的一类材料。

它们具有非常高的电阻率,几乎不导电。

在绝缘体中,导带和价带之间存在较大的能量差,电子难以克服这个能量差而进行导电,所以电流在绝缘体中几乎无法流动。

绝缘体常常用于隔离电路、绝缘导线和电子器件的外包装等应用中。

综上所述,导体、超导体、半导体和绝缘体是固体材料中具有不同电学性质的种类。

导体具有高电导率和低电阻率,能够自由传导电荷;超导体在低温下表现出零电阻的特点;半导体介于导体和绝缘体之间,具有可调控的导电性;绝缘体则几乎不导电,电流难以通过。

超导体

超导体
在19世纪末20世纪初,对金属的电阻在绝对零度附近的变化情况,有不同的说法。一种观点认为纯金属的电 阻应随温度的降低而降低,并在绝对零度时消失。另一种观点,以威廉·汤姆逊(开尔文男爵)为代表,认为随 着温度的降低,金属的电阻在达到一极小值后,会由于电子凝聚到金属原子上而变为无限大。
1911年2月,掌握了液氦和低温技术的卡末林·昂尼斯发现,在4.3K以下,铂的电阻保持为一常数,而不是 通过一极小值后再增大。因此卡末林·昂尼斯认为纯铂的电阻应在液氦温度下消失。为了验证这种猜想,卡末 林·昂尼斯选择了更容易提纯的汞作为实验对象。首先,卡末林·昂尼斯将汞冷却到零下40℃,使汞凝固成线状; 然后利用液氦将温度降低至4.2K附近,并在汞线两端施加电压;当温度稍低于4.2K时,汞的电阻突然消失,表现 出超导状态。
超导体已经进行了一系列试验性应用,并且开展了一定的军事、商业应用,在通信领域可以作为光子晶体的 缺陷材料。
背景
超导体的发现与低温研究密不可分。在18世纪,由于低温技术的限制,人们认为存在不能被液化的“永久气 体”,如氢气、氦气等。1898年,英国物理学家杜瓦制得液氢。1908年,荷兰莱顿大学莱顿低温实验室的卡末 林·昂内斯教授成功将最后一种“永久气体”——氦气液化,并通过降低液氦蒸汽压的方法,获得1.15~4.25K的 低温。 低温研究的突破,为超导体的发现奠定了基础。
BCS理论认为,金属中自旋和动量相反的电子可以配对形成库珀对,库珀对在晶格当中可以无损耗的运动, 形成超导电流。对于库珀对产生的原因,BCS理论做出了如下解释:电子在晶格中移动时会吸引邻近格点上的正 电荷,导致格点的局部畸变,形成一个局域的高正电荷区。这个局域的高正电荷区会吸引自旋相反的电子,和原 来的电子以一定的结合能相结合配对。在很低的温度下,这个结合能可能高于晶格原子振动的能量,这样,电子 对将不会和晶格发生能量交换,没有电阻,形成超导电流。

导体超导体半导体绝缘体

导体超导体半导体绝缘体

导体超导体半导体绝缘体导体导体是指能够传导电流的物质。

导体中的电流是通过自由移动的电子进行传输的。

导体的电导率可以用来描述其导电性能的好坏,电导率越高,导电性能越好。

金属是常见的导体,因为金属中的电子能够自由移动。

导电机制导体的导电机制是基于自由电子的存在。

在导体中,电子受到的束缚较弱,因此可以自由移动。

当电场施加在导体上时,电子会受到电场力的作用,从而形成电流的流动。

应用导体在各个领域都有广泛的应用。

电线、电路板等电子产品中使用的导线都是导体,可以将电流从一个地方传输到另一个地方。

除此之外,导体还可以用于制造各种电器设备、发电机等。

超导体超导体是指在低温下具有零电阻和完全抗磁性的材料。

在超导体中,电流可以无阻碍地通过,且不会产生能量损耗。

超导体的零电阻性能使其在电能传输、电子仪器等领域具有重要应用。

超导机制超导的机制是由于电子在低温下形成了库珀对。

在超导体中,电子会以一对一对地结合成库珀对,并形成一个电子对的凝聚态。

这种电子对的运动没有电阻,因此可以实现超导。

超导体的应用主要集中在科学研究领域和高性能电子领域。

在科学研究中,超导体被用于制造超导磁体,用于产生极强的磁场。

在高性能电子领域,超导体被用于制造超导材料、电阻器、传感器等。

半导体半导体是介于导体和绝缘体之间的材料。

半导体的导电性介于导体和绝缘体之间,可以通过控制其电子的数量来改变其导电性能。

半导体材料常见的有硅和锗。

半导体材料的带隙半导体的导电性取决于其能带结构。

在半导体材料中,存在一个带隙,使得低能级的电子无法跃迁到高能级。

只有在外界能量的作用下,电子才能越过带隙进行跃迁,从而实现导电。

N型和P型半导体半导体材料可以通过掺入其他材料来改变其导电性能。

掺入杂质后,可以形成N型半导体和P型半导体。

N型半导体中,掺入的杂质为五价元素,提供额外的自由电子。

P型半导体中,掺入的杂质为三价元素,形成缺电子的空穴。

应用半导体在各个现代电子设备中都有广泛应用。

16.3电阻(练习)2

16.3电阻(练习)2

人教版九年级物理上册第16章《电压电阻》第3节电阻(同步练习)一、选择题(共15小题):1.下列材料的电阻值,按从小到大排列的是()A.超导体、绝缘体、半导体、导体B.绝缘体、半导体、导体、超导体C.超导体、导体、半导体、绝缘体D.绝缘体、超导体、半导体、导体【答案】C【解析】解:容易导电的物体叫导体,不容易导电的物体叫绝缘体,半导体的导电性能介于导体和绝缘体之间,具有一些特殊的物理性质,超导现象是当温度降到一定程度,电阻为零的现象,导电性能最强,绝缘体不容易导电,故材料的导电性能按照由小到大的顺序排列的是超导体、导体、半导体、绝缘体。

故选:C。

2.关于导体的电阻,下列说法正确的是()A.加在导体两端的电压越高,导体的电阻越大B.通过导体的电流越小,导体的电阻越大C.导体的电阻与导体两端的电压和通过的电流无关D.导体的电阻只由导体材料和长度决定【答案】C【解析】解:A、加在导体两端的电压越大,通过的电流越大,导体的电阻不变,故A错误。

B、通过导体的电流越小,说明导体两端电压越小,导体的电阻不变,故B错误。

C、电阻是导体的一种性质,决定于导体的材料、长度、横截面积,还和温度有关,跟电压、电流都无关,故C正确。

D、影响导体电阻大小的因数是材料、长度、横截面积,还有温度,故D错误。

故选:C。

3.关于导体的电阻,下列说法正确的是()A.加在导体两端的电压越高,导体的电阻越大B.通过导体的电流越小,导体的电阻越大C.导体两端的电压为0V时,导体的电阻为0ΩD.导体的电阻与电压和电流无关【答案】D【解析】解:A、电阻是导体的特性,与导体两端的电压大小无关,故A错误。

B、电阻是导体的特性,与导体中的电流大小无关,故B错误。

C、电阻是导体的特性,与导体两端的电压大小无关,所以导体两端的电压为0V时,导体的电阻不为0Ω,故C错误。

D、导体的电阻是导体的一种性质,与导体中的电流、导体两端的电压大小无关,故D正确。

故选:D。

导体、绝缘体、半导体和超导体

导体、绝缘体、半导体和超导体

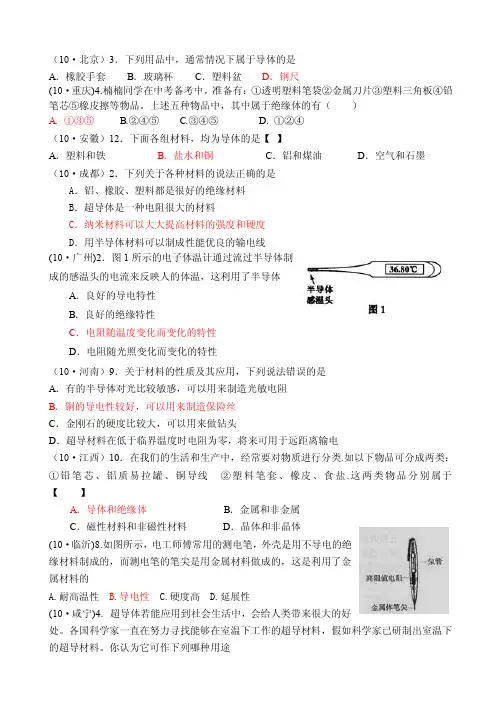

(10·北京)3.下列用品中,通常情况下属于导体的是A.橡胶手套B.玻璃杯C.塑料盆D.钢尺(10·重庆)4.楠楠同学在中考备考中,准备有:①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。

上述五种物品中,其中属于绝缘体的有()A. ①③⑤B.②④⑤C.③④⑤D. ①②④(10·安徽)12.下面各组材料,均为导体的是【】A.塑料和铁B.盐水和铜C.铝和煤油D.空气和石墨(10·成都)2.下列关于各种材料的说法正确的是A.铝、橡胶、塑料都是很好的绝缘材料B.超导体是一种电阻很大的材料C.纳米材料可以大大提高材料的强度和硬度D.用半导体材料可以制成性能优良的输电线(10·广州)2.图1所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温,这利用了半导体A.良好的导电特性B.良好的绝缘特性C.电阻随温度变化而变化的特性D.电阻随光照变化而变化的特性(10·河南)9.关于材料的性质及其应用,下列说法错误的是A.有的半导体对光比较敏感,可以用来制造光敏电阻B.铜的导电性较好,可以用来制造保险丝C.金刚石的硬度比较大,可以用来做钻头D.超导材料在低于临界温度时电阻为零,将来可用于远距离输电(10·江西)10.在我们的生活和生产中,经常要对物质进行分类.如以下物品可分成两类:①铅笔芯、铝质易拉罐、铜导线②塑料笔套、橡皮、食盐.这两类物品分别属于【】A.导体和绝缘体B.金属和非金属C.磁性材料和非磁性材料D.晶体和非晶体(10·临沂)8.如图所示,电工师傅常用的测电笔,外壳是用不导电的绝缘材料制成的,而测电笔的笔尖是用金属材料做成的,这是利用了金属材料的A.耐高温性B.导电性C.硬度高D.延展性(10·咸宁)4.超导体若能应用到社会生活中,会给人类带来很大的好处。

各国科学家一直在努力寻找能够在室温下工作的超导材料,假如科学家已研制出室温下的超导材料。

地铁行业知识-电工电子基础


电容符号
一、基础知识
电阻、电容
C 公式:
ห้องสมุดไป่ตู้
s 4kd
q u
电容器的电容等于电容器的带电荷量,平板电容器的电容与极板面积成 正比,与极间距离成反比。
常用单位: 一般规定把电容器外加1V直流电压时所储存的电荷量称为该电容器的电
容量。电容的基本单位为法拉(F),还有微法(μF)、纳法(nF)、皮法 (pF)。法拉单位较大,实际不常用,常用的是微法、皮法。
I1 I5
I2 + I5+ I1 + I3 + I4 =0
I2 I4
I3
一、基础知识
电路
2. 基尔霍夫电压定律:对任一电路中的任一回路,在任一时刻,沿着该回路 的的所有支路电压的代数和恒等于零,
U4
U3 U2
U1 + U2 + U3 + U4 = 0
U1
目录
一、基础知识 二、日常维修工器具 三、仪表安全操作
二、日常维修工器具
锤子
二、日常维修工器具
锤子
1. 用途及种类:是敲打物体使其移动或变形的工具。有羊角锤、圆头锤、 橡胶锤、功能锤等多种。
2. 使用注意事项: 使用前应先检查锤柄是否安装牢固,如有松动应重新安装,以防 在使用时锤头脱出而发生事故;并应清洁锤头工作面上的油污, 以免敲击时发生滑脱而发生意外。 使用时,应将手上和锤柄上的汗水和油污擦干净,以免锤子从手 中滑脱。 使用锤子时,手要握住锤柄后端,握柄时手的用力要松紧适当。 锤击时要靠手腕的运动,眼要注视工件,锤头工作面和工件锤击 面应平行,这样才能保证锤面平整地打在工件上。
二极管
二极管的伏安特性: 二极管由PN结组成,因此,具有PN结的单向导电特性,它属于非线性电阻 元件。

半导体材料基础_基本特性


为直接跃迁。相当于电子由价带竖直地跃迁到导带,所以也
称为垂直跃迁。对应的材料为直接带隙半导体。k = k'+ hv
间接跃迁
c
若导带底和价带顶位于k空间的不同位置,则任
何竖直跃迁所吸收的光子能量都应该比禁带宽
度大。但实验指出,引起本征吸收的最低光子
能量还是约等于Eg。
——推论:除竖直跃迁,还存在另一类跃迁过
激子吸收不会改变半导体的导 电性。
Eenx
=
1
2 r
m* m
13.6 n2 (eV )
iii) 杂质吸收
杂质可以在半导体的禁带中引入杂质能级,占据杂质 能级的电子或空穴的跃迁可以引起光吸收,这种吸收 称为杂质吸收,可以分为下面三种类型: a.吸收光子可以引起中性施主上的电子从基态到激发 态或导带的跃迁; b.中性受主上的空穴从基态到激发态或价带的跃迁; c.电离受主到电离施主间的跃迁;
自由载流子吸收也需要声子参与, 因此也是二级过程,与间接跃迁过 程类似。但这里所涉及的是载流子 在同一带内不同能级间的跃迁。
自由载流子吸收不会改变半导体的 导电性。
v) 子带间的跃迁
电子在价带或导带中子带(sub-band)之间的跃迁。 在这种情况下,吸收曲线有明显的精细结构,而不同 于由自由载流子吸收系数随波长单调增加的变化规律 。
由于杂质能级是束缚态,因而动量没有确定的值,所 以不必满足动量守恒的要求,因此跃迁几率较大。
杂质吸收的长波长总要长于本征吸收的长波长。杂质 吸收会改变半导体的导电性,也会引起光电效应。
电子在杂质能级及杂质能级与带间的跃迁
浅能级杂质:红外区 深能级杂质:可见、紫外区
iv) 自由载流子吸收
当入射光的波长较长,不足以引起 带间跃迁或形成激子时,半导体中 仍然存在光吸收,而且吸收系数随 着波长的增加而增加。这种吸收是 自由载流子在同一能带内的跃迁引 起的,称为自由载流子吸收。(准 连续、长波长段)

导体 绝缘体与超导体



超导体与其他物质的关系
• 在一定的条件下,超导体、绝缘体、导体、 半导体之间(在温度、高压变化的情况下) 是可以互相转化的。 • 这也说明,超导体、绝缘体、导体、半导 体之间并没有绝对的界限。
结语
• 如今,超导材料也已经尝试运用于各个领 域之中,科学家们也正尽力探索这些奥秘。 • 所以,我们要看向未来,为自己,也为所 有人,尽一份力。解决这未知的谜团。
导电性能介乎导体和绝缘体之间它们的电阻比导体大得多但又比绝缘体小得多电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质这类材料我们把它叫做半导体
目录
• • • • 1、知识普及 2、超导体 3、导体 绝缘体 半导体 超导体之间的关系 4、结语
• 绝对零度,即绝对温标的开始,是温度的 极限,当到达这一温度时所有的原子和分 子热量运动都将停止,这是一个只能逼近 而不能达到的最低温度。
• 人们还做过这样一个实验:在一个浅平的 锡盘中,放入一个体积很小但磁性很强的 永久磁体,然后把温度降低,使锡盘出现 超导性,这时可以看到,小磁铁竟然离开 锡盘表面,慢慢地飘起,悬空不动。
• 当然,这只是低温超导体,高温超 导体的发现又需要人们的进一步探 寻。
• 绝缘体(又称为电介质引)在某些外界条件,如加热、加 高压等影响下,会被“击穿”,而转化为导体.在未被击 穿之前,绝缘体也不是绝对不导电的物体.如果在绝缘 材料两端施加电压,材料中将会出现微弱的电流. • 绝缘材料中通常只有微量的自由电子,在未被击穿前参 加导电的带电粒子主要是由热运动而离解出来的本征 离子和杂质粒子. • 当然,绝缘体在一定的条件下也会变成超导体
超导现象的发现
• 1911年,荷兰物理学家昂纳斯发现汞(水 银)的直流电阻在4.2K时突然消失首次观察 到超导电性。 • 他被称为“超导之父”

导体超导体半导体绝缘体

导体超导体半导体绝缘体导体、超导体、半导体和绝缘体是物质的不同类型,在电子学和固态物理学中起着重要的作用。

它们在电流传导、能量传输和半导体器件等领域都有不同的应用。

在本文中,我们将深入探讨这些材料的特性、应用和区别。

一、导体1. 导体的特性导体是能够良好地传导电子的物质。

它们通常具有以下特性:- 高电导率:导体的电导率(用于衡量其导电能力)非常高,其电子能够轻松地在物质内自由移动。

- 低电阻率:由于电导率高,导体的电阻率很低,这意味着在给定的电压下,电子可以顺畅地通过导体。

- 自由电子:导体中的电子能够脱离原子,并以自由态形式存在。

2. 导体的应用导体在许多领域中都有广泛的应用,包括:- 电线和电缆:导体的高电导率使其成为电线和电缆的理想选择,用于输送电力和数据。

- 电子器件:导体材料如铜和铝在电子器件中起着重要作用,例如电路板和电动机。

- 传感器:某些导体材料具有感应外部环境变化的能力,可作为传感器使用。

二、超导体1. 超导体的特性超导体是在极低温下表现出零电阻的材料。

以下是其主要特性:- 零电阻:在超导态下,电流可以在超导体中无阻力地流动,极大地提高了电流的传导效率。

- 费米液体:超导体中的电子以费米液体的形式存在,其行为和统计特性与常规导体不同。

- 驱动电场:超导体可以抵抗外部驱动电场并排斥磁场的渗透。

2. 超导体的应用超导体的特殊性质使其在以下领域中具有广泛的应用:- 磁共振成像(MRI):超导体磁体被广泛用于医学成像中,MRI技术得益于超导体的零电阻和强磁场能力。

- 磁悬浮列车:超导磁体的强磁场性质使其成为磁悬浮列车的理想选择,在高速交通中提供无接触的悬浮效果。

- 能源传输:超导体的零电阻特性可用于高效能源传输,例如超导电缆和超导输电线路。

三、半导体1. 半导体的特性半导体是介于导体和绝缘体之间的材料,具有以下特性:- 电导率介于导体和绝缘体之间:半导体的电导率较低,但会随着温度、电场和杂质浓度的变化而改变。
