圆管涵工序资料表格
圆管涵施工资料组成表格
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目明挖基坑基础检查表桥涵—32注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目桥涵及构造物轴线放样检查表桥涵—37注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目地基承载力检测表注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目桥涵及构造物轴线放样检查表桥涵—37注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目水泥混凝土（砂浆）抗压强度检测表桥涵—27注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目混凝土、砂浆施工配合比通知单桥涵—25建设项目混凝土拌合物坍落度试验记录桥涵—26建设项目混凝土施工原始记录表桥涵—35合同号：承包人：共页第页建设项目混凝土拌合物坍落度试验记录桥涵—26合同号：承包人：共页第页写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目路基、构造物、路面高程测量表路基—02注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目混凝土施工原始记录表桥涵—35合同号：承包人：= 共页第页建设项目混凝土、砂浆施工配合比通知单桥涵—25注：如系监理工程师抽检则承包人自检意见栏不填写。
圆管涵全套用表
实测值或实测偏差值
质量评定
项次
检查项目
规定值或允许偏
检查方法和频率
差
1
2
3
4
5
6
7
8
9
合
平均值或
权
10
格
得分
代表值
值
率%
1
垫层厚度
不小于设计
每 200m 检查 4 处
3
2
垫层宽度
不小于设计
每 200m 检查 4 处
1
片石不大于
3
片（碎）石块(粒)径
25cm 、碎石不
每 200m 检查 4 处
1
大于 8cm
外观实际：
检查意见：
监理意见：
检查负责人：
检测：
记录：
复核：
年月日
4
建设项目：普洱旅游环线公路
基础砌体分项工程质量检验评定表
总承包单位：中国公路工程咨询集团有限公司 施工单位：中交第二航务工程局有限公司
合同号：
桩号及部位：
分项工程名称：
基本 要求 详见检验评定标准对该分项工程的基本要求
监理单位：武汉交科工程咨询有限公司
在合格标准内 25
按附录 F 检查
经纬仪：纵、横各测量 2点
3△ 平面尺寸（mm）
±50
尺量：长、宽各 3 点
4 顶面高程（mm）
±30
水准仪：测 5~8 点
基底高程 土质 5 （mm） 石质
±50 +50，-200
水准仪：测 5~8 点
合计
外观鉴定： 砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象； 沉降缝整齐垂直，上下贯通。
按附录 D 或 F 检查 经纬仪：检查墙两端
施工放样表(圆管涵)
施工放样图
承包单位：宁夏石嘴山东方市政工程有限公司
监理单位：宁夏科立诚工程监理有限公司
K196+647.9钢筋混凝土圆管涵基础及下部构造施工放样图
1278.660
基底标高
注：图中尺寸方市政工程有限公司
监理单位：宁夏科立诚工程监理有限公司
K196+647.9钢筋混凝土圆管涵管节预制施工放样图
纵断面图
干净
管节横断面图
注：图中尺寸均已厘米计
施工放样图
承包单位：宁夏石嘴山东方市政工程有限公司
监理单位：宁夏科立诚工程监理有限公司
K196+647.9钢筋混凝土圆管涵管节安装施工放样图
管节接头
注：1、图中f为管壁厚度；d为管径。
2、图中标注尺寸均以厘米计。
施工放样图
承包单位：宁夏石嘴山东方市政工程有限公司
监理单位：宁夏科立诚工程监理有限公司
K196+647.9圆管涵端墙及端墙基础施工放样图
端墙及端墙基础侧面图
断面图
注：本图尺寸均以厘米计
施工放样图
承包单位：宁夏石嘴山东方市政工程有限公司
监理单位：宁夏科立诚工程监理有限公司
K196+647.9圆管涵护坡施工放样图
护坡侧面图
护坡断面图
注：1、图中尺寸均以厘米计
10-圆管涵施工竣工资料x
工序或分项、分部工程名称
资料名称
表号
备注
开工（报告）准备
分项(分部）工程开工申请及批复单
监表2
施工组织计划及施工方案
施工技术交底记录表
记录表01
施工安全技术交底记录表
记录表02
进场材料报验单及附表（外购涵管节厂家出厂合格证）
监表19
进场设备报验单及附表
监表20
平面位置检测记录表
监表22
模板安装现场质量检验检验报告单
检表78—1
混凝土施工检查记录表
记录表23
混凝土养护检查记录表
记录表24
分项工程质量检验评定表
中间交工证书
监表11
钢筋加工及安装（预制管)
工序检验申请批复单
监表5
钢筋加工及安装现场质量检验报告单
检表48
分项工程质量检验评定表
中间交工证书
监表11
管座及涵管安装
工序检验申请批复单
模板安装现场质量检验检验报告单
检表78
混凝土施工检查记录表
记录表23
混凝土养护检查记录表
记录表24
涵管制作
工序检验申请批复单
监表5
预制管节现场质量检验报告单
检表14—1
高程检测记录表
记录表04
水泥混凝土抗压强度检验评定报告（厂家出厂合格证）
B13
水泥混凝土抗压强度试验记录表
C24
混凝土浇筑申请报告单
记录表19
高程检测记录表
记录表04
砂浆配合比试验报告（M7.5、M10。0）
B9
混凝土配合比试验报告（相应设计标号）
B10
承包人每周工作计划
圆管涵资料表格
检测项目 轴线偏位 (mm) 上口 平面尺寸(cm) 下口 原地面 基底 设计文件 地质情况 实际开挖描述 地基承载力（MPa） 地下水简况及排水措施 纵向 横向 纵向 横向 纵向 横向
设计值或 容许偏差值 50 50 ＞设计值 ＞设计值 ＞设计值 ＞设计值
检测结果
备注
标高(m)
质检工程师 意见
监理工程师 意见
检查合格 同意进行下道工序 专业监理工程师： 检查： 日期： 复核：
检查不合格 不同意进行下道工序
轴线偏位mm平面尺寸cm标高m地质情况上口下口地基承载力mpa地下水简况及排水措施检查合格检查不合格同意进行下道工序不同意进行下道工序基底设计文件实际开挖描述原地面基坑槽平面示意图
莲花县省道S3：河南高速发展路桥工程有限公司 监理单位：江西科力咨询监理有限公司 工程名称 圆管涵 基坑(槽)平面示意图: 部位 基坑 合 同 段： 本表编号： 施工日期 立面示意图:

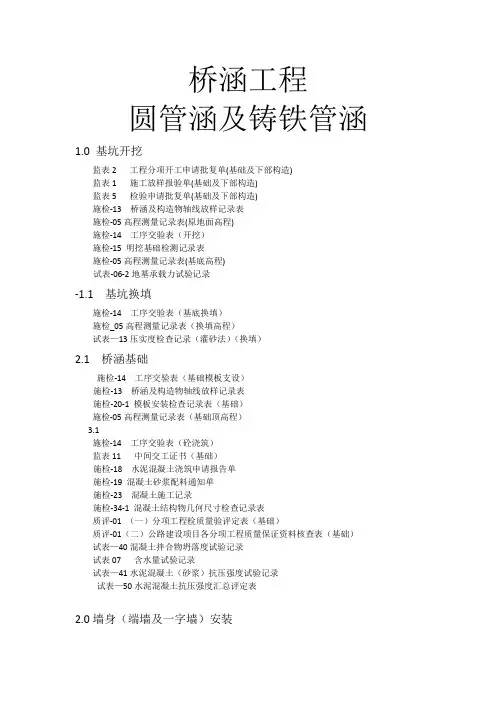

公路圆管涵及铸铁管涵资料重要表格顺序
桥涵工程圆管涵及铸铁管涵1.0基坑开挖监表2 工程分项开工申请批复单(基础及下部构造)监表1 施工放样报验单(基础及下部构造)监表5 检验申请批复单(基础及下部构造)施检-13 桥涵及构造物轴线放样记录表施检-05高程测量记录表(原地面高程)施检-14 工序交验表（开挖）施检-15 明挖基础检测记录表施检-05高程测量记录表(基底高程)试表-06-2地基承载力试验记录-1.1 基坑换填施检-14 工序交验表（基底换填）施检_05高程测量记录表（换填高程）试表—13压实度检查记录（灌砂法）（换填）2.1 桥涵基础施检-14 工序交验表（基础模板支设）施检-13 桥涵及构造物轴线放样记录表施检-20-1 模板安装检查记录表（基础）施检-05高程测量记录表（基础顶高程）3.1施检-14 工序交验表（砼浇筑）监表11 中间交工证书（基础）施检-18 水泥混凝土浇筑申请报告单施检-19 混凝土砂浆配料通知单施检-23 混凝土施工记录施检-34-1 混凝土结构物几何尺寸检查记录表质评-01 （一）分项工程检质量验评定表（基础）质评-01（二）公路建设项目各分项工程质量保证资料核查表（基础）试表—40混凝土拌合物坍落度试验记录试表07 含水量试验记录试表—41水泥混凝土（砂浆）抗压强度试验记录试表—50水泥混凝土抗压强度汇总评定表2.0墙身（端墙及一字墙）安装监表2 工程分项开工申请批复单（上部构造、台帽管座及端墙）施检-14 工序交验表（端墙模板安装）监表1 施工放样报验单（墙身安装）监表5 检验申请批复单（上部构造、台帽管座及端墙）监表11 中间交工证书（上部构造、台帽管座及端墙）施检-20-1 模板安装检查记录表施检-14 工序交验表（铸铁管安装）施检-14 工序交验表（上部构造砼浇筑）施检-18 水泥混凝土浇筑申请报告单施检-19 混凝土砂浆配料通知单施检-23 混凝土施工记录施检-34-1 混凝土结构物几何尺寸检查记录表质评-01 （一）分项工程检质量验评定表（墙身安装）质评-01（二）公路建设项目各分项工程质量保证资料核查表（管涵安装及端墙）施检-05高程测量记录表（管顶高程）试表—40混凝土拌合物坍落度试验记录试表07 含水量试验记录试表—41水泥混凝土（砂浆）抗压强度试验记录试表—50水泥混凝土抗压强度汇总评定表3.0台背回填监表2 工程分项开工申请批复单（回填）监表5 检验申请批复单（回填）监表11 中间交工证书（回填）新公施检-25 桥台后回填检查表（回填）施检-14 工序交验表(回填一二..............层；涵顶一二.........层)试表-13 压实度检查记录（涵侧一二.........层；涵顶一二......层）质评01（一）分项工程检质量验评定表（回填）质评-01（二）公路建设项目各分项工程质量保证资料核查表（回填）4.0 涵洞总体监表2 工程分项开工申请批复单（总体）监表1 施工放样报验单（总体）施检-14 工序交验表（总体）监表5 检验申请批复单（总体）监表11 中间交工证书（总体）施检-34-1 混凝土结构物几何尺寸检查记录表（总体）质评-01 （一）分项工程检质量验评定表（总体质评-01（二）公路建设项目各分项工程质量保证资料核查表（总体）。
圆管涵施工资料组成表格
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目明挖基坑基础检查表桥涵—32合同号：承包人：共页第页注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目桥涵及构造物轴线放样检查表桥涵—376注：如系监理工程师抽检则承包人自检意见栏不填写。
7建设项目地基承载力检测表合同号：承包人：共页第页：8建设项目检验申请批复单监—08合同号：承包人：编号：建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目桥涵及构造物轴线放样检查表桥涵—37注：如系监理工程师抽检则承包人自检意见栏不填写。
14建设项目水泥混凝土（砂浆）抗压强度检测表桥涵—2715注：如系监理工程师抽检则承包人自检意见栏不填写。
16建设项目路基、构造物、路面高程测量表路基—02合同号：承包人：共页第页：注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目混凝土、砂浆施工配合比通知单桥涵—25合同号：承包人：共页第页注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目混凝土拌合物坍落度试验记录桥涵—26合同号：承包人：共页第页建设项目混凝土施工原始记录表桥涵—35合同号：承包人：共页建设项目混凝土拌合物坍落度试验记录桥涵—26合同号：承包人：共页第页写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目施工放样报验单监—02建设项目路基、构造物、路面高程测量表路基—02注：如系监理工程师抽检则承包人自检意见栏不填写。
建设项目检验申请批复单监—08合同号：承包人：编号：建设项目混凝土施工原始记录表桥涵—35合同号：承包人：= 共页建设项目混凝土、砂浆施工配合比通知单桥涵—25注：如系监理工程师抽检则承包人自检意见栏不填写。
圆管涵表格填写说明
圆管涵表格填写说明
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
圆管涵表格填写说明
一、挖基施工填写
1.中间交工证书
2.转序申请批复单
3.施工放样报告单
4.挖基施工原始记录表
二、如有换填，要填写砂（碎石）垫层质量检验评定表
三、端墙施工填写
1.中间交工证书
2.转序申请批复单
3.模板、拱架支架安装施工检测记录表
4.混凝土施工原始记录
四、管基施工填写
1.中间交工证书
2.转序申请批复单
3.模板、拱架支架安装施工检测记录表
4.混凝土施工原始记录
五、管节安装施工填写
1.中间交工证书
2.转序申请批复单
3.施工放样报告单
4.管节安装质量检验评定表
六、护涵施工填写
1.中间交工证书
2.转序申请批复单
3.模板、拱架支架安装施工检测记录表
4.混凝土施工原始记录
七、一字墙或八字墙施工填写（一）、基础
1.中间交工证书
2.转序申请批复单
3.施工放样报告单
4.模板、拱架支架安装施工检测记录表
5.混凝土施工原始记录
（二）、墙身
1.中间交工证书
2.转序申请批复单
3.施工放样报告单
4. 一字墙或八字墙质量检验评定表
5.模板、拱架支架安装施工检测记录表
6.混凝土施工原始记录
八、洞口铺砌、隔水墙施工填写
1.中间交工证书
2.转序申请批复单
3浆砌片石质量评定表
4.砌石施工记录表
九、涵洞总体
涵洞总体质量检验评定表十、填土。
