关于建筑施工图设计的研究
对建筑施工图设计与制图的研究
对建筑施工图设计与制图的研究1. 引言1.1 研究背景建筑施工图设计与制图是建筑行业中至关重要的一环，直接关系到建筑工程的施工质量和进度。
随着建筑行业的发展和技术的进步，建筑施工图设计与制图工作也越来越受到重视。
在过去，建筑施工图设计多采用手绘的方式进行，效率低下，并且容易出现错误。
而随着计算机技术的发展，建筑施工图设计逐渐实现了数字化，大大提高了设计效率和准确性。
当前在建筑施工图设计与制图领域仍存在一些问题，比如设计师对建筑施工图设计标准理解不够深入，导致设计质量参差不齐；建筑施工图制图软件的选择没有明确的标准，导致不同软件之间的兼容性和稳定性存在较大差异；建筑施工图设计人员技术水平参差不齐，影响了设计效率和质量。
对建筑施工图设计与制图进行深入研究，探索其规范化、数字化、智能化发展的路径，对提高建筑施工图设计与制图效率和质量，推动建筑行业的发展具有重要的意义和价值。
【研究背景】的存在，也正是我们开展本次研究的重要动力。
1.2 研究意义建筑施工图设计作为建筑领域中至关重要的一环，具有重要的研究意义。
建筑施工图设计是建筑工程实施的核心环节，直接关系到工程质量和进度。
通过对建筑施工图设计的研究，可以提高设计效率，减少施工过程中的变更和纠正，降低工程风险，保障工程质量。
建筑施工图设计是建筑师和工程师之间沟通合作的桥梁，良好的施工图设计可以更好地传达设计意图，减少误解和纠纷，提高项目的成功率。
随着建筑行业的发展和科技的进步，建筑施工图设计在数字化、智能化、可视化方面有了更多的应用和可能性，研究建筑施工图设计可以推动行业的创新和发展。
深入研究建筑施工图设计，探索其规律和特点，具有十分重要的理论和实践意义。
1.3 研究目的研究目的是为了深入探讨建筑施工图设计与制图领域的重要性及其作用，为提高建筑施工质量、提高施工效率、降低施工成本等方面提供理论支撑。
通过对建筑施工图设计的基本要求、设计流程、常见问题的分析以及制图软件的应用，旨在帮助建筑设计师和工程师更好地理解施工图设计的重要性和技术要求，从而更好地完成工程项目的设计和施工工作。
施工图设计开题报告
施工图设计开题报告施工图设计开题报告一、项目背景近年来，随着城市化进程的加快和建筑行业的蓬勃发展，施工图设计在建筑工程中的重要性日益凸显。
施工图设计是将方案设计转化为可施工的具体图纸和施工文件，是建筑工程实施的重要环节。
本次开题报告旨在探讨施工图设计的意义、方法和技术应用，为项目的顺利进行提供理论支持和实践指导。
二、研究目的本研究旨在分析施工图设计在建筑工程中的作用和意义，探讨施工图设计的方法和技术应用，提高施工图设计的质量和效率，为建筑工程实施提供有力支持。
三、研究内容1. 施工图设计的意义与作用施工图设计是将设计方案转化为可施工的具体图纸和文件，是建筑工程实施的重要环节。
通过施工图设计，可以准确传达设计意图，为施工提供明确的指导，保证施工质量和工期的控制，降低施工风险，提高工程效益。
2. 施工图设计的方法和流程施工图设计的方法和流程包括方案设计、施工图设计和工程量清单编制。
方案设计阶段主要进行建筑功能、结构形式和空间布局等方面的设计，确定设计方案；施工图设计阶段通过对方案设计的细化和完善，将设计方案转化为可施工的具体图纸和文件；工程量清单编制阶段则是根据施工图设计结果，编制工程量清单，为后续施工提供数量计算和成本控制依据。
3. 施工图设计的技术应用随着计算机技术的发展，施工图设计得到了很大的改进和提高。
计算机辅助设计软件的应用，使得施工图设计更加高效、精确和可靠。
例如，BIM技术的应用可以实现建筑模型的三维可视化和信息管理，提高设计效率和协作性。
四、研究方法本研究将采用文献研究和实证研究相结合的方法。
首先，通过查阅相关文献，了解施工图设计的理论基础和实践经验。
其次，通过实地调研和案例分析，探讨施工图设计的方法和技术应用。
最后，通过数据分析和案例对比，评估不同方法和技术在施工图设计中的效果和优劣，并提出改进意见和建议。
五、预期成果本研究预期将总结出施工图设计的意义和作用，探讨施工图设计的方法和流程，分析施工图设计的技术应用，提高施工图设计的质量和效率。

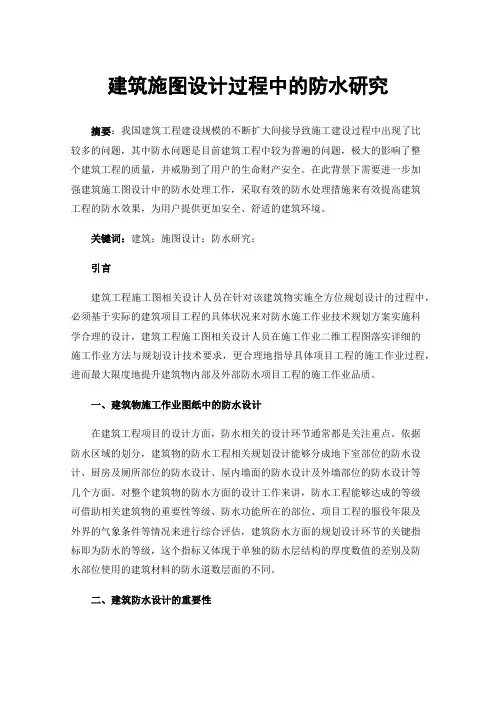

建筑施图设计过程中的防水研究
建筑施图设计过程中的防水研究摘要：我国建筑工程建设规模的不断扩大间接导致施工建设过程中出现了比较多的问题，其中防水问题是目前建筑工程中较为普遍的问题，极大的影响了整个建筑工程的质量，并威胁到了用户的生命财产安全。
在此背景下需要进一步加强建筑施工图设计中的防水处理工作，采取有效的防水处理措施来有效提高建筑工程的防水效果，为用户提供更加安全、舒适的建筑环境。
关键词：建筑；施图设计；防水研究；引言建筑工程施工图相关设计人员在针对该建筑物实施全方位规划设计的过程中，必须基于实际的建筑项目工程的具体状况来对防水施工作业技术规划方案实施科学合理的设计，建筑工程施工图相关设计人员在施工作业二维工程图落实详细的施工作业方法与规划设计技术要求，更合理地指导具体项目工程的施工作业过程，进而最大限度地提升建筑物内部及外部防水项目工程的施工作业品质。
一、建筑物施工作业图纸中的防水设计在建筑工程项目的设计方面，防水相关的设计环节通常都是关注重点。
依据防水区域的划分，建筑物的防水工程相关规划设计能够分成地下室部位的防水设计、厨房及厕所部位的防水设计、屋内墙面的防水设计及外墙部位的防水设计等几个方面。
对整个建筑物的防水方面的设计工作来讲，防水工程能够达成的等级可借助相关建筑物的重要性等级、防水功能所在的部位、项目工程的服役年限及外界的气象条件等情况来进行综合评估，建筑防水方面的规划设计环节的关键指标即为防水的等级，这个指标又体现于单独的防水层结构的厚度数值的差别及防水部位使用的建筑材料的防水道数层面的不同。
二、建筑防水设计的重要性生活和生产、供水和污水处理都是现代建筑必须具备的基本功能。
但是，给排水系统很容易导致建筑物渗漏。
此外，自然因素也可能导致建筑物渗漏。
从现代建筑的基本结构来看，主要的防水部位是地下室防水、厨房防水、外墙防水、屋顶防水。
如果某部分防水不完善，漏水会影响人们的正常生活和生产，造成安全事故，造成财产损失和人员伤亡。
建筑施工图纸设计的优化建议
建筑施工图纸设计的优化建议发表时间：2017-11-13T15:41:07.800Z 来源：《建筑学研究前沿》2017年第16期作者：魏大勇[导读] 从事建筑设计的工作者一项必备的技能就是建筑施工图设计，它的知识点涵盖设备、材料、建筑结构、施工工艺、美学等方面。
沈阳华强新城市发展有限公司辽宁沈阳 110014摘要：从事建筑设计的工作者一项必备的技能就是建筑施工图设计，它的知识点涵盖设备、材料、建筑结构、施工工艺、美学等方面。
建筑设计中的施工图是出现频率较高的产品，经常会出现一些问题，这些问题有些是属于施工图设计方面的，有些则属于建筑方案不当的问题，本文对建筑施工图纸设计的优化建议进行了简要分析。
关键词：建筑；施工图纸设计；优化建议1建筑施工图的组成部分1.1图纸目录及门窗表图纸目录又称标题页或首页图，说明该套图纸有几类，各类图纸分别有几张，每张图纸的图号、图名、图幅大小。
编制图纸目录的目的是为了便于查找图纸。
1.2建筑设计总说明建筑设计总说明主要用来说明图样的设计依据和施工要求。
中小型房屋的施工总说明也常与总平面图一起放在建筑施工图内。
1.3建筑平面图建筑平面图是房屋的水平剖面图，也就是用一个假想的水平面，在窗台之上剖开整幢房屋，将剖切平面上方的部分移走，按俯视方向将留下的部分在水平投影面上作正投影所得到的图样。
1.4建筑立面图建筑立面图是在与房屋立面相平行的投影面上所作的正投影。
它主要用来表示房屋的体型和外貌、外墙装修、门窗的位置与形式，以及遮阳板、窗台、窗套、屋顶水箱、檐口、阳台、雨篷、雨水管、水斗、引条线、勒脚、平台、台阶、花坛等构造和配件各部位的标高和必要的尺寸。
1.5建筑剖面图建筑剖面图即建筑垂直剖面图，是用一个假象的与正立投影面或侧立投影面平行的竖直剖切面将房屋剖开，再将剖切平面与观察者之间的房屋移除，留下的部分按剖视方向向投影面作正投影所得到的图样。
2建筑施工图纸的常见问题2.1缺少深度的总平面图项目在部分房地产工程项目的设计过程中往往会存在着总平面图设计深度的缺失，这样会导致不能顺利通过建设部门审批环节的结果。
关于建筑工程施工图审查中的问题与思考
关于建筑工程施工图审查中的问题与思考建筑工程施工图审查是建筑工程项目中非常重要的环节，其质量直接关系到工程的施工质量、工期安全和整体工程的成败。
在实际工程中，由于各种原因，施工图审查中常常存在一些问题，因此我们需要对这些问题进行深入思考，找出解决的方法和路径。
本文将对建筑工程施工图审查中的问题进行探讨并提出一些思考。
一、施工图审查中的问题分析1. 施工图设计不规范在实际工程施工图审查中，常常会出现施工图设计不规范的情况，主要表现为设计图纸错误、不符合规范标准、设计内容不完善等问题。
这些设计不规范往往会导致后期施工过程中出现问题，增加工程的风险和成本。
2. 审查标准不一致由于不同地区、不同人员的审查标准不一致，也会导致施工图审查中存在问题。
某些地区审查标准较为宽松，而在另一些地区则较为严格，这就会导致工程在不同地区的审查结果有所不同，给设计单位和施工单位带来一定的困扰。
在施工图审查过程中，经常会出现设计变更频繁的情况。
这种情况可能是由于业主需求变化、设计单位理解不清等原因所致，但是频繁的设计变更不仅会增加工程的成本，也会影响工程的正常施工进度。
4. 缺乏专业审查人员有些地区对于建筑工程施工图审查的专业人员要求不够严格，导致审查人员的专业水平参差不齐。
这样就会导致审查结果的准确性和可信度存在问题，从而影响工程的施工质量。
针对施工图设计不规范的问题，我们可以从规范设计流程、强化设计质量控制等方面入手。
设计单位要加强内部管理，严格按照相关标准和规范进行设计，建立健全的设计制度和流程，确保设计质量。
针对审查标准不一致的问题，需要加强地方政府部门之间的沟通和协调，统一审查标准和要求。
建立统一的审查标准体系，将其纳入相关法律法规中，提高工程审查的准确性和公正性。
3. 严格控制设计变更设计单位在设计过程中应严格控制设计变更，避免频繁的设计变更对工程造成影响。
业主在确定设计方案之前应充分考虑工程需求，减少后期的设计变更。
关于建筑工程施工图审查中的问题与思考
关于建筑工程施工图审查中的问题与思考建筑工程施工图审查是建筑工程建设过程中至关重要的一环，其质量和结果直接关系到建筑工程的质量和安全。
在实际的施工图审查中，我们也经常会遇到一些问题，需要进行深入的思考和解决。
本文就将对建筑工程施工图审查中的问题进行一些思考和讨论。
一、审查人员的专业素养不足在建筑工程施工图审查过程中，审查人员的专业素养问题是一个比较普遍的现象。
一些审查人员可能由于经验不足或者知识结构不够完善，对于一些技术性较强的问题无法做出准确的判断和评估。
在这种情况下，很容易出现审查不严谨，导致施工图中存在一些严重的安全隐患却未能及时发现的问题。
解决这一问题，需要从根本上加强审查人员的专业培训和提升。
要求审查人员不仅要有扎实的理论基础，还需要具备丰富的实践经验，能够熟练运用相关的技术规范和标准进行审查，确保审查结果的科学性和可靠性。
二、施工图的技术细节不完善在实际的施工图审查中，很多施工图的技术细节并不完善，存在着一些疏漏和不合理的地方。
这些技术细节的不完善往往会给工程施工带来一定的困难，还有可能导致工程建设的质量和安全问题。
针对这一问题，审查人员需要对施工图的技术细节进行深入的分析和研究，要求设计单位在编制施工图的过程中严格按照相关的技术规范和标准要求进行，确保施工图的技术细节做到合理、完善和严谨，不留死角，不留隐患。
三、审查过程的流程不够规范建筑工程施工图审查是一个比较复杂的过程，需要严格按照相关的流程和程序进行。
在实际的审查过程中，很多单位的审查流程并不够规范，存在审查不到位、审查不全面等问题。
要解决这一问题，需要建立健全的审查流程和程序，明确各个环节的责任和要求，确保每一个环节都能够得到严格执行。
在审查过程中，还需要充分发挥专家的作用，提高审查的科学性和专业性，确保审查结果的准确性和可信度。
四、审查人员的廉洁问题在一些单位的施工图审查过程中，还存在一些审查人员的廉洁问题。
一些审查人员可能会利用职权之便，向设计单位收取一定的好处费用，导致审查结果失真，甚至出现违规审查的情况。
建筑施工图设计存在的常见问题与对策阐述
DOI:10.16767/ki.10-1213/tu.2018.01.078建筑施工图设计存在的常见问题与对策阐述王晓辉邢台市建筑设计研究院有限公司摘要：现阶段，我国建设工程的数量逐年增加，建设规模呈现拓展趋势。
为了保证工程的质量以及进度，必须做好施工图纸的设计工作，在施工图的设计中，必须依照相应的国家标准和规范开展工作，对于建筑中的材料、设备以及工艺等方面，合理考虑，认真选择，保证其满足建筑生产的实际要求，保证工程的整体质量。
本文就建筑施工图设计中存在的问题及解决对策进行了详细的讨论。
关键词：建筑施工图设计；常见问题；解决对策1建筑施工图设计中存在的缺陷1.1总平面缺项在项目的建设中，一些规模较小的项目存在设计不充分的现象，深度不足、广度不足，很多设计人员在工作中只注重对平面的定位，并没有注重其他设计要素，包括：坡度、间距以及道路布置状况等。
同时，警示信号欠缺，导致施工进度缓慢，质量也会受到影响。
1.2节能设计中存在的问题现阶段，节能环保、低碳生活的理念已经深入人心，正在成为很多企业的发展目标，很多国家和地区正在建设绿色工程项目。
我国在这方面的工作还无法实现理论与设计的完美结合，经验不足，往往导致建筑工程的建设无法与节能合理的融合，也有一些设计尽管采用规范化的材料，但是导致节能工作被忽视，一些没有注重防火材料的合理选用。
1.3防火设计中存在的问题图纸的设计中，往往由于道路转角处以及消防补充区域没有合理的设计元素，导致设计不合理，使防火设计问题极为显著。
另外，很多高层建筑的设计和施工中也存在着较为严重的问题，往往没有预留防火通道或者防火通道尺寸不足，导致使建筑在使用过程中出现大量的裂缝或者裂纹，一旦裂缝或者裂纹产生，人们的处理方式基本上是应用易燃的木条实现封锁，这就导致容易引发防火安全问题。
1.4设计效率问题设计中，管理人员往往对出图速度尤为关注，导致很多设计人员在工作中缺乏对建筑工程的认真规划。
建筑与结构设计施工图中的问题研究
建筑与结构设计施工图中的问题研究摘要：随着我国经济的快速发展，工程建筑日益成为经济建设中不可或缺的推动部分。
本文归纳了建筑与结构设计施工图中的各类问题，详细阐述了其产生的原因，以期能为所需者提供借鉴。
关键词: 建筑与结构设计；施工图；问题；研究中图分类号：s611 文献标识码：a 文章编号：自从国家开始对建筑工程施工图实施审查以来，全国各地房屋建筑管理部门对施工图纸都进行了认真的审核，特别是结构施工图审查尤为严格。
在审查中发现了一些施工图纸存在着违反国家相关条文标准的现象，这其中既有客观因素，但往往占比最大的还是主观因素的不重视。
一、建筑施工图设计常见问题1、设计总图中问题在一些单位设计总图中，没有按国家规定进行总平面图绘制，在防火间距、日照、道路、绿化、建筑单体布置等要素设计不合理，有的设计图还遗漏风向玫瑰图标注。
图内没有标出建筑用地、建筑红线、建筑单体定位坐标。
建筑周边地形及周边市政道路和管线等标高也被忽视。
绿化树木遮挡尺寸标注数字，造成重大失误。
竖向标高的确定对土方平衡至关重要。
这些问题看起来虽然表面，但对建筑施工过程至关重要。
2、设计施工图问题在一些施工图设计总说明中，对设计规范的改动没有及时更新。
不清楚工程概况、设计规模及范围，没有准确判断建筑规模、工程设计等级、建筑高度等，不清楚防火设计，如建筑防火分类、耐火等级、消防系统等。
在施工平面图纸中，注意疏散距离、宽度及防火控烟区，有前室的建筑根据规范设计自然风还是机械风。
楼梯剖面设计中，要注意梯段净高2200mm ，休息台净高2000 mm。
节点设计中，要清楚表达线条、屋面防水做法及其他构架做法等。
3、建筑节能设计问题一些建筑设计者由于长年建筑设计思维定式，按传统建筑设计模式设计，思维与节能设计思路背离，没有充分注意建筑节能问题。
在图纸审核中，一些单位对建筑节能问题不重视，即使是设计考虑了建筑节能，往往又忽视建筑防火性或抗震能力设计。
二、建筑与结构计算方面问题1、施工图与电算计算简图不符在这一方面主要表现为剪力墙的开洞大小、剪力墙的长度、门窗洞口位置、框架柱计算高度、剪力墙厚度等与施工图存在不相符的状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于建筑施工图设计的研究
发表时间：2019-04-15T13:15:14.453Z 来源：《建筑学研究前沿》2018年第35期作者：林娜
[导读] 在建筑工程施工中，施工图的设计至关重要，本文主要阐述了在设计建筑施工图时要注意的问题以及分析了建筑施工制图等内容。
林娜
深圳和域城建筑设计有限公司 518000
摘要：在建筑工程施工中，施工图的设计至关重要，本文主要阐述了在设计建筑施工图时要注意的问题以及分析了建筑施工制图等内容。
关键词：建筑；施工图；设计
引言：建筑施工图设计是一项专业性和综合性都很强的工作，设计者必须具备扎实的专业知识，此外，由于建筑施工图设计将涉及到施工工艺、施工流程、建筑材料、机械设备以及建筑外观的艺术感等方面的内容，因此，对设计者的综合能力是一个很大的考验。
而近年来，由于建筑业的快速发展，与之紧密相连的建筑施工图设计也越来越紧俏，其工作量也在突飞猛进。
有些建筑施工图设计者为了完成工作任务，不断地压缩设计周期，那么在设计时，难免会出现遗漏或疏忽的现象，从而导致建筑施工图存在诸多问题，下面将对其作具体的阐述，并对建筑施工设计提出建议使之逐步完善。
一、建筑施工图设计的基本组成
建筑施工图设计分为两个部分：建筑工程设计和建筑施工图表达。
（1）目前，我国的建筑工程设计主要分为三个阶段：方案设计阶段、初步设计阶段和施工图设计阶段。
方案设计阶段主要是在宏观上对建筑方案进行定性。
初步设计阶段是进一步深化方案设计的阶段，是各专业对方案进行宏观定性。
施工图设计阶段则是建筑施工图设计的主要阶段，在这一阶段，各专业对工程实施具体的量化，包括：总平面设计图、施工设计图、结构设计图、给排水施工图、暖通施工图、电气施工图、动力施工图等众多方面。
（2）建筑施工图主要包括文字部分和图形部分。
文字部分包括封面目录、建筑设计说明。
施工用料表、门窗表等，图形部分则有总平面图。
建筑平面图、立体图、剖面图和大样详图。
二、在设计建筑施工图时要注意的问题
1.正确审视建筑方案
当进入到建筑施工图设计阶段时，对建筑方案的审视工作极为重要，对待建筑方案成果，需要用批判的眼光，不要盲目地相信它的绝对正确，这种理性的态度，也是为了确保设计成果的科学性。
2.要按照国家强制规范设计图纸
在建筑的设计方面，我国已经建立起了相对完善的规范性制度，例如，对于高层建筑而言，托儿所与幼儿园以及游乐厅等其他儿童活动场所则应尽量避免出现在设计图当中；如必须将此类儿童游乐设施建设于高层建筑当中，则应尽量将其设置在较低的楼层，并保证游乐场所具有单独出口。
此外，建筑防火对于建筑安全的意义重大，所以在设计施工图时，应按照建筑防火要求，从而预防火灾事故引起大量财产损失或人员伤亡。
3.设计图纸时，要做到细致以及全面
施工图作为现场施工当中的主要指导文件以及施工依据，对于施工的顺利开展有着重要意义，只有设计出全面细致的施工图，才可以有效预防现场施工时出现安全事故以及质量问题。
要设计出细致全面的施工图，就要避免设计图当中出现缺项漏项的情况，确保设计出成套与完整的图纸。
另外，要保证设计出的施工图精确性程度较高，具有合适的图幅大小，设计图当中要清楚明确的表达各种施工要求；以便能够配合建筑建设的其他专业进行相应的设计工作。
另外，如果能够设计出细致全面的施工图，则能够方便于现场作业人员理解施工图纸，从而使施工效率得到提高，保证建设进度，改善建设质量，节约施工成本。
4.建筑方案设计要结合实际
建筑方案在追求立面美观的同时，还应该注重其实际的情况。
比方说，一个高层的旅馆方案中，其正立面全部都是通长的大落地玻璃窗，在立面效果上非常明亮，但是在施工图的设计时发现其与实际是不相符的。
由于作为隔间的旅馆，每个房间之间的玻璃窗纵然可以做到严密的封堵，但对于私密性也是不利的，而且也不利于安全和防火。
根据国家关于建筑玻璃的安全管理，如果面积比1.5平方米大的玻璃底或是玻璃窗离最终的装修面比5分米小的落地窗就必须用安全玻璃。
安全玻璃指的是经剧烈振动或撞击不破碎，即使破碎也不易伤人的玻璃，包括钢化玻璃、夹层玻璃等。
但是安全玻璃的费用要比一般的玻璃高出很多，如果大面积使用安全玻璃会使建筑的成本增加，所以在设计方面更要做到精确、合理，从而达到经济、美观、安全的三效合一。
三、建筑施工制图分析
1.平面图以及总平面图的绘制
在建筑施工当中，所需的平面设计图应含有以下几个要素，即索引以及标示、定量以及定位与平面图样。
索引以及标示指的是施工图当中的指北针、设计图名称以及图形比例；定量以及定位的内容包括竖向标高、标注尺寸以及定位轴线，这一要素的作用在于确定建筑工程配件以及实体所在的位置与大小，并帮助现场作业人员确定强身留洞位置以及楼地面所在的位置。
总而言之，平面图就是指建筑处于水平状态时的剖面图，一般以窗台上方作为剖面图的绘制起点，绘制方法为正投影法；同时要注意采用细实线表示可见区域，采用粗实线表示可以剖到的区域，而虚线则应用于表示剖切位置之外的建筑部分。
在建筑的施工总平面图当中，包含了四个要素，即标示、定量与定位、平面竖向图以及图样。
标示主要指指北针、图纸比例以及图纸名称等内容；定量与定位的作用为确定不同建筑之间的距离、建筑规格以及建筑所在的位置坐标；平面竖向图表达的内容包括建筑周围的景观标高，周边道路标高以及其本身的底层标高等。
总平面图当中所列的内容应该能够合理表达各种水平间距，以便提供合理的经济指标。
2.剖面图以及立面图的绘制
在绘制施工剖面图时，应注意使以下三方面的内容包含在设计图纸当中，即索引以及标示、图纸的尺寸以及标高、图样。
索引以及标
示的作用为说明建筑外墙所用的施工材料以及建筑的整体构造，建筑的中轴线，图纸所采用的比例以及图纸名称等。
尺寸与标高两项内容的作用在于表达建筑内部以及外部所采用的高度尺寸。
总的来说，绘制剖面图的目的为将建筑竖向状态的剖视图表达出来，方面于作业人员从整体上了解建筑构造。
在绘制剖面图时，所采用的方法应为正投影法。
在选择建筑的剖切面时，要注意优先考虑高差变化丰富以及较为典型的位置；如建筑工程形式较为复杂多样，为了能够将建筑构造以及空间关系表达清楚，则应考虑选择多个剖面。
此外，应注意将竖向尺寸所采用的尺寸线变为三道，以便能够使施工尺寸得以精确化。
在绘制立面图时，要注意将索引以及标示、定量定位以及图样要素融入其中在立面图中的索引以及标示，主要用于说明建筑外墙的用料以及详细构造，同时明确图纸设计时的比例。
在定量与定位要素当中，应详细说明女儿墙、檐口以及楼层等关键位置的标高。
在立面图样当中，应详细标志雨棚、门窗以及分割线等的详细构造。
总的来说，立面图为一种结构外视图，在绘制立面图时，通常采用的方法为正投影法。
如果建筑的平面较为复杂，则可以将展开平面投影图作为绘制方法，以便能够将建筑具体外形效果较好的表达出来。
四、结束语
建筑施工图设计是技术性强的工作，也是从事建筑设计的工作者必须具备的技能。
同时，建筑施工图设计还是一项综合性强的工作，它涉及到建筑材料、设备、结构、施工工艺以及美观艺术等各方面的知识。
建筑施工图设计是建筑方案的下一道程序，建筑方案对它有指导的作用，它对建筑方案有深化和完善的作用。
参考文献
[1] 李温施著.施工图设计概论[M].黑龙江.哈尔滨工业大学出版社.2013；
[2] 郭慰建筑施工图设计的若干问题分析建筑知识：学术刊，2012年5期；
[3] 黄鹚著.建筑施工图设计[M].湖北.华中科技大学出版社.2015。
