读零件图填空—题集—已编—2012

读零件图
一、读零件图,回答下面问题。

1.一幅完整的零件图包括的内容有一组图形、完整的尺寸、技术要求、标题栏。

2.选择主视图时应考虑形状特征原则、工作位置原则、加工位置原则等三个原则。

3.尺寸的标注形式有链式、坐标式和综合式三种。

4.看零件图的步骤是看标题栏、看各视图、看尺寸标注和看技术要求。

5.看三视图时,应先看主视图。

6.该零件的名称是。

7.该零件图共用个图形表达,有个视图和个图。

8.该零件的设计基准是。

定位基准。

9.图中的尺寸基准是。

看图方向是。

10.图中轴向尺寸基准是。

径向尺寸基准是。

11.图中尺寸“145”的测量基准是。

12.图中Ф42的尺寸基准是。

13.图中尺寸“1580”是尺寸。

(定位或定型)
14. 图中键槽长度尺寸是“40”,它是 尺寸。

(定位或定型) 15. 图中轴径尺寸公差带的标注方法是 。

16. 图中有几处砂轮越程槽 ,尺寸是 。

17. 图中有 处退刀槽,其中有 处螺尾退刀槽,尺寸是 。

18. 图中键槽的宽度公差带代号是 。

19. 键槽及键的作用是 。

20. 三个键槽的尺寸应加工成 。

(相同或不同) 21. 键槽加工在同一母线(素线)上的目的是 。

22. 圆锥孔的表面粗糙度值是 。

23. 中,公差项目名称是 ,被测要素是 ,
基准要素是 ,公差值是 。

24. 的轴的倒角尺寸是 。

25. 的意思是 。

其中
○
E 遵守 边界;其边界尺寸是 。

该轴轴线给定的直线度公差是 ;该轴轴线允许的最大直线度误差是 。

该轴轴线的实际误差达到允许的最大直线度误差时,该轴的实际尺寸只能是 。

26. 的意思是 。

27. 图中5×45° 的意思是 。

28. 的意思是 。

29. 的被测要素是 ;基准要素是 ;
形位公差带的大小、形状和位置是 。

公差带的位置是固定还是浮动 。

30. 的意思是 。

31. 图中“2—B3.15/10”的意思是 。

32. □ 的含义是 。

其它:
33. 零件图中 的意思是。

34. 零件图中R1的意思是
0.2827
—
35.零件图中的含义。

36.该符号的意思是。

37.任选基准的符号是,意思是。

二、读套筒零件图回答下列问题
1.零件的名称,材料,共用个图形表达,
有1个图和一个图。

2.在图中空白处C—C的移出断面图。

3.该零件图的比例是。

4.图中轴向尺寸基准是。

径向尺寸基准是。

并用符号▼指出径向与轴向的主要尺寸基准。

5.外圆面Φ132±0.2最大可加工成,最小为,公差为。

6.图中未注倒角尺寸是。

7.图中螺纹的倒角尺寸是。

8.图中R0.5的意思是。

9.图中2×Φ10的意思是。

10.套筒左端两条虚线的距离为。

11.靠近右端的5处孔的定位尺寸为和。

12.局部放大图4端面的表面粗糙度为。

13.图中线框2的定形尺寸为,定位尺寸为。

14.图中左端3处曲线是由和
相交而成的。

15.全部螺纹倒角。

16.Φ95h6的名称是,“h6”表示。

17.图中未注表面粗糙度值的表面的表面粗糙度值是。

18.零件图中的含义。

其标注方法是。

(普通注法或旁注法)
19.图中的意思是。

20.的被测要素是;基准要素是;形位公差值是。

形位公差带的大小、形状和位置是。

三、读零件图,回答下面问题。

1.在图中空格处画出第三视图
2.该零件的名称是。

材料是。

3.表达缸体零件采用了全剖主视图和半剖左视图,而没有。

4.Φ35H8的名称是,“H8”表示。

5.“C1”的意思是;“1×45°”的意思是。

6.“未注圆角为R1”的意思是。

7. 的意思是。

8. 的意思是。

9. 的被测要素是;基准要素是;形位公差带的大小、形状和位置是。

10.的含义是。

11.的意思是。

四、读零件图并填空
(1)零件主视图为剖视图,主要是为了表达和轴右端的形状。

(2)M18×1.5—7H的含义是指公称直径为,螺距为。

(3)解释形位公差代号的含义。

(4)零件图中表面粗糙度要求最高的代号为。

(5)图中用圆圈圈出处为车制而切的,称为,它的尺寸是;
(6)在图中作出A—A移出断面图(4分)
五、读零件图填空
1.Φ22H7的标准公差是21µm。

其中:Φ表示,22表示, H7
表示,H表示,7表示,上、下偏差分别是,它的基准件名称是。

2.Φ40js6的标准公差是16µm。

它的最大极限尺寸是,最小极限尺寸是。

3.中的被测要素是,形位公差特征项目名称是,
形位公差值是,基准要素是;公差带的形状和大小是,公差带的位置是,
公差带的方向是。

4.的意思是(识读)。

5.的含义是。

六、读零件图填空
1.主视图采用图,其剖切平面有个。

2.零件的宽度尺寸是。

3.左视图中①所指圆为孔,其直径,它的定位尺寸是,它的表
面粗糙读Ra数值为。

4.零件的工艺结构倒角数量有。

5.标注了形位公差处,基准处;被测要素
是,为面;基准要素为。

七、画出主视图的外形图,并填空如下:
1.主要基准:长:;高:;宽:。

2.零件共螺孔个,螺纹种类有种。

3.从高到低依次写出表面粗糙度的种类:。

4.尺寸公差的最大极限尺寸是,最小极限尺寸是。

5.A向视图是。

D=4mm D1=8.5mm
D=2.5mm D1=8mm
D=M10 L=30mm D2=16.3mm。

合集下载

第11章零件图习题答案

第11章零件图习题答案

11-2 识读零件的目的,是了解零件图的结构和形状、尺寸和技术要求。

为了更好地读懂零件图,要明白零件在机器或部件中的位置、功用以及与其他零件的关系来读图。

本例参照铣刀头装配轴测图,识读端盖和轴的零件图。

铣刀头是铣床上安装铣刀盘的部件,动力通过三角带带轮带动轴转动,轴带动铣刀盘旋转,对工件进行平面车削加工的。

一、1、端盖的结构分析端盖的轴孔内放有密封槽,槽内放入毛毡,防漏防尘。

端盖的周边有 6 个均匀布置的沉孔,用螺钉将其与座体连接,并实现对轴向的定位和固定。

2、表达分析端盖的主体结构形状是带轴孔的同轴回转体,主视图采用全剖视图,表达了轴孔、凸出圆周和周边沉孔的形状,左视图采用局部视图,图中一半中心线上下各两条水平细实线是对称符号。

为了清楚标注密封槽的尺寸,采用了放大图表达。

3、尺寸分析以端盖的轴线为直径基准,以右端为的长度为基准。

与其他零件有配合功能要求的尺寸应注出公差,如同轴度、垂直度和平行度,98是六个均布孔的定位尺寸。

二、1.轴的结构分析参照装配轴测图可看出,铣刀头动力由V带轮传入,通过单个普通平键(轴的左端)连接传递给轴,再通过两个平键(右端)连接给铣刀(图中细双点画线)。

所以,轴的左端轴段和右端轴段分别制有1_个键槽和_2_个键槽。

该轴有两个安装零件的轴段,两头的轴段则分别用来装配带轮和铣刀头。

此外,轴上还有加工和装配时必须的工艺结构,如倒角、越程槽等。

2. 表达分析按轴的加工位置将其轴线水平放置,采用一个主视图图和若干辅助视图表达。

轴的两端用断面图和局部剖视图表示键槽和螺孔、销孔。

截面相同的较长轴采用破浪线断裂处的边界线画法。

用两个断面图分别表示轴的键槽的高度和宽度,用两个断面图图表示键槽的形状。

用局部放大图表示越程槽的结构。

3. 尺寸分析以水平轴线为直径尺寸的主要基准,由此直接注出安装V带轮、轴承和铣刀盘用的、有配合要求的轴段尺寸:ф28㎜、ф35㎜__、ф25 ㎜ __。

以中间最大直径轴段的任一端面(N)为中间__尺寸的主要基准,由此注出 23 ㎜、194㎜ __和 23 ㎜__。

零件图答案

零件图答案

零件图答案(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--零件图答案一、填空题1. 全部尺寸、技术要求2. 结构形状3. 加工位置、工作位置4. 长、宽、高5. 轴套类、盘盖类、叉架类、箱体类6. 粗糙7. 208. 大、低9. 间隙配合、过盈配合、过渡配合10. 基孔制、基轴制11. 六12. 20、013. A14. 微米15. 6016. 不去除材料的17. 孔、H、轴、h18. 大小、位置19. 过盈20. 不同21. 一22. 基轴制23. 轴24. 清晰25. 基轴、过渡、孔、基本、基本偏差代号、公差等级代号26. 设计、工艺27. 直径、半径28. 图形、实物、缩小29. mm30. 一组图形尺寸技术要求、标题栏31. 设计基准、工艺基准32. 形状公差33. 位置公差36. 形位公差37. 去除材料、不去除材料38. 标题栏39.定形尺寸、定位尺寸、总体尺寸40. 设计、工艺41. 基本偏差、标准公差42. 基孔、基轴、间隙配合、过盈配合、过渡配合43. H、0、h、044.基本尺寸45. 可见轮廓线、引出线46. 尺寸线二、选择题1-5 C B B A C 6-10 A C B A A 11-15 A B C C A 16-20 B A B C A 21-25 D A B D B 26-30 B A A A D31-35 C C B B D 36 B三、判断题1-5√×√√√ 6-10×√×√√11-15√√×√√ 16-20√√×××21-25√××√× 26√四、说明图中标注的形位公差框格的含义(1)Ф100h6的圆度公差为,对Ф15p7轴线的圆跳动公差为.(2)零件两端面的平行度公差为.五、读零件图回答问题1.(1)此零件名称是齿轮轴。

机械制图零件图、装配图题库(有难度)

机械制图零件图、装配图题库(有难度)

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库(零件图、装配图)一、填空题(每空1分)第九章 零件图1. 主视图的投影方向应该能够反映零件的 。

(难度:A )2. 和 公差简称为形位公差(难度:A )3. 尺寸公差带是由 和 两个要素组成。

确定公差带位置, 确定公差带大小。

(难度:A )4. 配合有 和 两种基准制。

配合分成间隙配合 、 和 三类。

(难度:A )5. 允许尺寸变动的两个 称为极限尺寸。

(难度:A )6. 极限与配合在零件图上的标注,其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级,这种形式用于 的零件图上。

第二种形式是在孔或轴的基本尺寸后面,注出偏差值,这种形式用于 的零件图上。

第三种是在孔或轴的基本尺寸后面,既注出基本偏差代号和公差等级,又同时注出上、下偏差数值,这种形式用于 的零件图上。

(难度:B )7. 形位公差的框格用 线绘制,分成 格或多格 。

(难度:A )8. 按作用不同,可将基准分为 基准和 基准。

(难度:A ) 9. 基孔制的孔(基准孔)的基本偏差代号用 符号表示,其基本偏差值为 。

基轴制的轴(基准轴)的基本偏差代号用 符号表示,其基本偏差值为 。

(难度:A )10. 基本偏差是决定公差带相对零线位置的 。

(难度:A )11. 外螺纹的规定画法是:大径用 表示;小径用 表示;终止线用 表示。

(难度:A )12. 当被连接零件之一较厚,不允许被钻成通孔时,可采用 连接。

(难度:A ) 13. 剖切平面通过轴和键的轴线或对称面,轴和键均按 形式画出,键的顶面和轮毂键槽的底面有间隙,应画 条线。

《汽车零部件识图习题集》 习题答案 第7章 读零件图

《汽车零部件识图习题集》  习题答案  第7章  读零件图

泵体
轴套
7
泵体
轴套
轴
轴
第七章 读零件图 十四、零件图的技术要求
2.将用文字说明的形位公差改用框格标注在图中。
第七章 读零件图 十四、零件图的技术要求
3.将用文字说明的形位公差改用框格标注在图中。
第七章 读零件图 十四、零件图的技术要求
4.将文字说明的粗糙度标注在零件图中。
1.
C2.5
Ra1.6
泵体内孔右端面对φ9轴线的垂直度公差为0.01
Φ55左端面对φ40轴线的垂直度公差为0.02
φ40轴线对φ9轴线的同轴度公差为0.02
70.23
Ra6.3
0.46
十五、读零件图
第七章 读零件图
3.看懂零件图,并回答问题。
(1)该零件的名称为 活塞 ,材料是 ZL109 ,比例为 1:1 。 (2)该零件共用了 二 个图形来表达,主视图作了 全 剖,主要是表达内部 的结构,左视图作了半 剖,。
(3)该零件 的尺寸有 处,其定位尺寸为 ,表面粗糙度为 。
1.比较摇臂座的两个表达方案,并填空
方案二:共用 四个视图表达。主视图主要表示零件的外形,并采用局部剖视图表 示中间通孔的形状;俯视图上两处局部剖视分别表示通孔和肋板 的局部形状; C-C剖视表示右上部通孔的内部形状,B向局部视图表示 底部的外形。
第七章 读零件图 十四、零件图的技术要求
1.根据装配图中的配合代号,查表得偏差值,标注在零件图上,并填空。
第七章 读零件图 十五、读零件图
8.读泵体零件图,并回答问题。
(1)泵体共用了四个图形表达,主视图作了全剖视,左视图上有2处作了局部剖视,C向称为 局部视 图。 (2)泵体长方形底板的定形尺寸是64、24、7 ,底板上两沉孔的定位尺寸是50、10。 (3)泵体上共有大小不同的螺纹孔3个,它们的螺纹标记分别是2xM4、 6xM6 、 3xM4 ; (4)左视图中最大粗实线圆的直径是φ55,与其同心的最小粗实线圆的直径是φ9;C向视图中三 个同心粗实线圆的直径分别是 φ9 、 φ15 、φ26 。 (5)φ9内孔表面的表面粗糙度要求是Ra3.2,φ26外圆表面的粗糙度代号是毛坯面 。 (6)解释下列几何公差的含义:

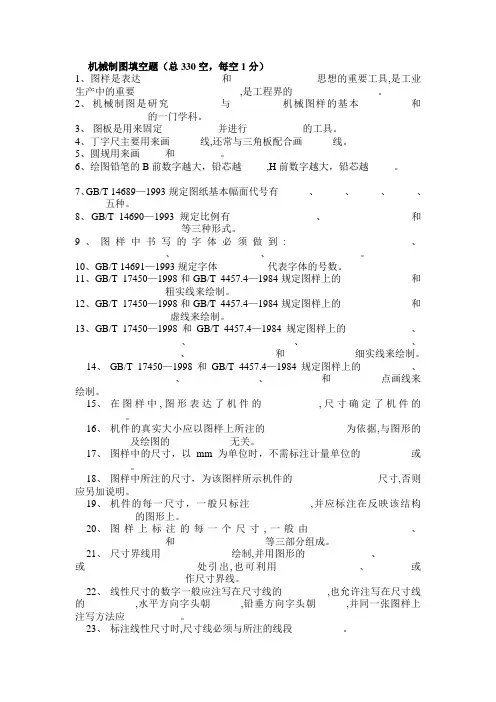

机械制图填空题与选择题

机械制图填空题与选择题

机械制图填空题(总330空,每空1分)1、图样是表达________________和_________________思想的重要工具,是工业生产中的重要_____________________,是工程界的_________________。

2、机械制图是研究__________与__________机械图样的基本__________和___________的一门学科。

3、图板是用来固定___________并进行___________的工具。

4、丁字尺主要用来画______线,还常与三角板配合画______线。

5、圆规用来画_____和_________。

6、绘图铅笔的B前数字越大,铅芯越_____,H前数字越大,铅芯越_____。

7、GB/T 14689—1993规定图纸基本幅面代号有______、______、______、______、______五种。

8、GB/T 14690—1993规定比例有_________________、_________________和__________________等三种形式。

9、图样中书写的字体必须做到:________________________、__________________、_________________、__________________。

10、GB/T 14691—1993规定字体__________代表字体的号数。

11、GB/T 17450—1998和GB/T 4457.4—1984规定图样上的______________和______________粗实线来绘制。

12、GB/T 17450—1998和GB/T 4457.4—1984规定图样上的______________和_______________虚线来绘制。

13、GB/T 17450—1998和GB/T 4457.4—1984规定图样上的_____________、_______________、________________、_________________、_________________、_________________和______________细实线来绘制。

零件图(习题及答案)(课堂PPT)

零件图(习题及答案)(课堂PPT)

12
9-5 读零件图(二)
姓名
班级
学号
1. 读端盖零件图,画出B向视图(虚线省略不画)。 2. 回答下列问题: (1)主视图为 旋转剖切的 全剖视图。 (2)零件上共有6个槽,槽宽为8 mm、槽深为 12 mm。 (3)零件上6× 7光孔的定位尺寸为 ?112 mm。 (4)4×M5-7H螺孔的定位尺寸为?57 mm。 (5)零件上Ⅰ表面的粗糙度为 ,标注 94h6表面的粗糙度为 。
第九章
零件图
返回 1
9-1 技术要求练习—粗糙度
1. 改正图中粗糙度的错误标注并加上左端面和右端面的Ra 为3.2¦ Μm,孔 25H7的Ra为1.6¦ Μm。
2
3
2. 根据文字说明,在零件图上标注表面粗糙度。 (1)底面Ra12.5 ¦ Μm。 (2) 10孔的内表面Ra为3.2 ¦ Μm。 (3)A面和B 面Ra为6.3¦ Μm。 (4) 18孔的内表面及其左端面Ra为3.2 ¦ Μm。 (5)倒角面Ra为25 ¦ Μm。 (6)其余表面均为不去除材料的毛坯面。
23
A AA
24
孔的公差带代号是 A11 ,基本偏差代号是 A ,公差等级是 11 。
(2)
采用的是基 孔 制,是 过盈 配合。
轴的公差带代号是 H7,基本偏差代号是 H ,公差等级是 7。
7
9-3 技术要求练习——形位公差
分析左图中的形位公差的标注错误,在右图中画出正确标注,并解释下列形位公差框的含义。
8
左端面对?20的轴线垂直度公差为?0.012 右端轴线对?20的轴线的同轴度为?0.012
13
9-6 读零件图(三)
姓名
班级
学号
1. 读拨叉零件图,在指定位置画出其左视图的外形图。

2012机械制图A卷

专业 年级: 学号: 姓名:密 封 线 装 订 线 ●●●◎ ◎ ◎◎ 安徽三联学院2012——2013学年度第二学期《 机械制图》课程考试试卷A题号 一 二 三 四 五 总 分复核人得分阅卷人一、单项选择(每题2分,计24分)。

1.平面在所垂直的投影面上的投影是( ) A 、一条直线 B 、实形不变 C 、缩小的三角形 2、在机械制图中存在三种绘图比例,那么2:1属于( )A 、放大比例B 、缩小比例C 、原值比例3、平面与圆球面相交,其截交线是( ) A 、 椭圆 B 、圆 C.、双曲线4、图样上所标注的尺寸是( ) A 、放大比例的尺寸; B 、缩小比例的尺寸; C 、机件实际尺寸5、圆柱体被平行于其轴线的平面相切割后所产生交线形状的( )A 、圆B 、椭圆C 、矩形6、双线螺纹的导程s=2,则其螺距是 ( ) A 、P=3 B 、P=2 C 、P=17、在尺寸标注中S ¢15代表的直径是 ( ) A 、圆柱直径 B 、圆锥直径 C 、球的直径 8. 在尺寸标注中C2代表的倒角是 ( )A 、2×45°B 、2×30°C 、2×15° 9. 外部结构,内部结构都需要表达的剖视图应该选择( )A 、全剖B 、半剖C 、局部剖10、圆柱体在其轴线所垂直的投影面上的投影为圆,则另两个投影是 ( ) A 、均为圆 B 、均为矩形 C 、均为直线11、正确的断面图是( )12下列图中正确反映两平行直线间距离L 的是( )二、作图题(第一题10分,第二题10分,第三题12分,第四题12分,第四题12分,总计56分)。

1、补全平面四边形ABCD 的水平投影。

a b d a'b'c'd'专业年级: 学号: 姓名:密 封 线装 订 线 ●●●◎ ◎ ◎◎2.求做两交叉直线AB 和CD 的公垂线。

3.补全螺钉连接装配图中所缺的线。

机械制图-识读零件图-22题(答案)资料

1.该零件采用了哪些视图?哪些剖视图或剖面图?【答案】该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图(和局部剖视)。

2.指出该零件在长、宽、高三个方向的主要尺寸基准,并在图上用△标出来。

【答案】高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。

3.图中G1/2"表示:(非螺纹密封的)管螺纹,1/2"表示公称直径(尺寸代号),是内螺纹(内、外)。

4.Φ36H8表示:Φ36是基本尺寸(公称直径),H8是公差带代号,其中,H是基本偏差代号,8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm.;后者表示,是由不去除材料的方法(非加工表面)获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形(虚线不画)。

1.该零件用 3 个视图进行表达,其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ;在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示:30是 基本 尺寸,其最大极限尺寸是 30.10mm ,该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义: 2个公称直径为6的普通粗牙螺纹,右旋,顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度,Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置,内有齿轮齿条传运机构。

当手把13向上旋动时,齿条由于齿轮的拨动也向上移动,从而带动阀瓣5、6向上,打开阀门通道;反之,则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图,回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ,装配体除了图中已标注的标准件以外共有15种个零件组成。

机械制图读零件图试题

机械制图读零件图试题机械制图是机械工程中非常重要的一部分,它包括了各种工程图纸的绘制和解读。

在实际工作中,我们常常需要读取零件图,从中获取所需的信息。

本文将针对机械制图中读取零件图的试题进行探讨。

一、题目描述题目:读取零件图,并标注相应的尺寸、形状等信息。

二、题目分析该题目要求我们读取一个给定的零件图,并以适当的方式标注相应的尺寸、形状等信息。

在解答这个题目之前,首先需要了解零件图的基本构成和表示方法。

零件图是用来描述机械零件形状和尺寸的一种工程图纸。

它由多个视图组成,包括主视图、剖视图、放大视图等。

每个视图都有自己的图形符号和尺寸标注。

三、解题步骤1. 首先,我们需要仔细观察零件图的构成和各个视图的位置关系。

主视图通常是一个平面视图,它展示了零件的外形特征。

剖视图用于显示零件内部的构造和特征。

2. 接下来,我们要仔细观察图中的尺寸标注。

尺寸标注通常以实线表示,标注在相应的部位上。

我们可以通过这些尺寸标注来了解零件的具体尺寸,如长度、宽度、高度等。

3. 根据题目要求,我们需要将读取到的信息以适当的方式进行标注。

可以使用直线、箭头、圆等符号来标注尺寸,用文字说明形状特征。

标注要准确清晰,确保读者可以清楚地理解零件的尺寸和形状。

4. 在标注过程中,我们还需要注意一些常见的标准和规范。

如ISO标准要求标注尺寸时使用mm为单位,标注线的宽度为0.7mm。

此外,还需要注意尺寸之间的相对位置,确保标注的合理性和准确性。

四、示例解答根据给定的零件图,我们可以进行如下的示例解答:[示例解答图像]在这个示例解答中,我们使用直线和箭头来标注尺寸,使用圆和文字来标注形状特征。

标注的位置与题目描述相符,确保了信息的准确传达。

五、总结通过解答这个题目,我们学会了如何读取机械零件图并进行相应的尺寸、形状标注。

在实际工程中,准确理解和解读零件图是非常重要的,它直接影响到后续的加工和制造工作。

因此,我们需要不断提高自己的机械制图能力,并熟悉相关标准和规范,以确保工作的顺利进行。

机械制图练习题零件图

机械制图练习题零件图GI第8部分阅读零件图阅读零件图回答问题:1.阅读输出轴零件图,回答下列问题:(1)_______________ 此寥件堤________________ 类零件•主视图符合位置原则。

(2)_________________ 主视图采用了 _____________ 別视•用來表达____________ :下方两个图形为 ___ 图•用來表达和_________________ 结构:右方图形为____________ I纨用來表达__________ :上方图形为_________ 图.表达_____________ (3)___________________________ 零件上05OM的这段轴长度为・表面粗糙度代号为&(4)____________________ 轴上平键楷的长度为•宽度为 ____ •深度为 _________ ・定位尺寸为>(5)_____________________________________________________________ M22xl. 5-6g的含义定(6) _____________________________________________________ 图上尺寸22P2的含义是(7)_______________________________ √-50n6的含义:表示圧本尺寸为_•公差竽级为∙⅛配介的非基准轴的尺寸及公差带标注.其偏差值为_________ >(8)_____________________________________________ 回庫回曰的含义:表示被测耍素为_____________________ ■基准要素为.公差项目为______________________________________ •公差值为___________(9)在图上指定位置画出CY移出断而图’UV zmt1•姒Jh i(⅛220-25UHB5.2AilEΛR1.S ・•∣∏.1Wtr仆I1:\Hh 卄Sf・.k X :?:丿:!LXYDll“曲讥.,;:也游询.2・阅读偏心轴零件图,回答下列问题:(1) ____________________ 该零件名称为 ______ •图号为 ____________ •材料为 __ ・属于 类零件。
