标准光源对色灯箱作业指导
标准光源对色灯箱的操作方法
标准光源对色灯箱的操作方法
1、执行对色的时候，要尽可能避免外来光线对样品检测的影响，应将灯箱放置在特定的无光源的暗房中对色，在对色过程中，灯箱内禁止放置其他杂物，以免杂物反光影响对色。
2、连接电源（220V 50HZ），轻按对色灯箱面板“POWER”键，LCD 液晶模块（带背光照明）显示接通电源。
3、按D65(国际标准人工日光)、TL84(欧洲、日本商店光源)、CWF(冷荧光、美国商店光源)、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换。
4、将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜。
可根据被检测物品形状调整适当角度，达到最佳检测效果。
5、关闭电源再次按下“POWER”键,长时间不使用应关闭电源。
6、灯箱内灯管要按时清洁防止灰尘影响标准光源。

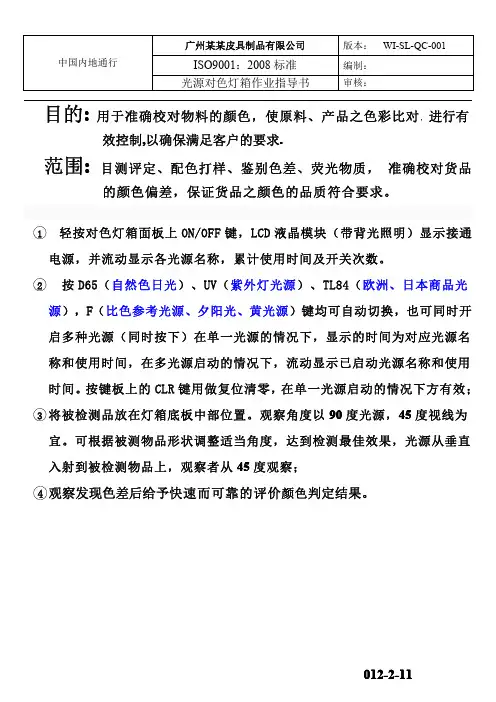

手袋、皮具光源对色灯箱作业指导书
中国内地通行
广州某某皮具制品有限公司版本：WI-SL-QC-001 ISO9001：2008标准编制：
光源对色灯箱作业指导书审核：
目的:用于准确校对物料的颜色，使原料、产品之色彩比对，进行有效控制,以确保满足客户的要求.
范围:目测评定、配色打样、鉴别色差、荧光物质，准确校对货品的颜色偏差，保证货品之颜色的品质符合要求。
轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称，累计使用时间及开关次数。
按D65（自然色日光）、UV（紫外灯光源）、TL84（欧洲、日本商品光源），F（比色参考光源、夕阳光、黄光源）键均可自动切换，也可同时开启多种光源（同时按下）在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效；3将被检测品放在灯箱底板中部位置。
观察角度以90度光源，45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果，光源从垂直入射到被检测物品上，观察者从45度观察；
4观察发现色差后给予快速而可靠的评价颜色判定结果。
012-2-11。
灯箱作业指导书
灯箱作业指导书
1、测试目的
用于检测有色产品上货架后的颜色对比。
2、测试仪器
标准光源对色灯箱
3、操作说明：
1．轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。
2.按D65、UV、F/A、TL84、CWF、U30（UL3000）键均可自动切抑换，也可同时开启多种光源（同时按下）。
在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
3.将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
如图A所示，光源从垂直入射到被检测物品上，观察者从45度观察。
4.关闭电源按ON/OFF键。
长时间不使用应关闭电源。
5.更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置起颠倒。
旧光管更换后，应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
注意：不要随意使用CLR按键，以免误将计时系统时间清零。
标准光源对色灯箱安全操作及保养规程
标准光源对色灯箱安全操作及保养规程引言标准光源仪器是现代颜色科学和光度学中常用的设备之一，而色灯箱则是标准光源仪器的一种，常被用于检测颜色的明度、色相等特性。
在使用标准光源对色灯箱时，我们需要遵守一些安全操作和保养规程，以确保设备的正常工作，同时保证工作人员的安全。
安全操作规程购买前在购买标准光源对色灯箱之前，需要认真了解该设备的性能指标、适用范围、使用方法和注意事项等信息，结合所需的实际用途做出选择。
上电前在上电之前，应确保设备电源线插头的接头牢固、接触良好，然后检查设备面板是否干净，防止设备面板上有其他物品遮挡或污染。
开机操作在标准光源对色灯箱开机之前，需要先将操作手册仔细阅读，按照说明操作设备。
开机后，应先预热10~20分钟，确保设备达到工作状态，然后再进行下一步操作。
同时，为了避免误操作造成设备损坏或偏差，应禁止操作人员随便更改设备参数，减少人为因素对设备的干扰。
关机操作在关机之前，应先关闭设备载体，确保设备能够正常关机。
然后，按照设备说明书上的方法进行关机操作，保证设备关机干净彻底，防止设备损坏。
设备维护尽管标准光源对色灯箱是由优质材料制成，但使用时间久了，可能会出现设备老化、灯泡熄灭等现象，这时需要对其进行维护。
定期清洁设备，如使用刷子、吹风机等工具清理设备表面的灰尘和杂质。
出现设备故障时，应该及时请维修人员进行处理，不要自行拆卸设备。
保养规程设备运输和存放在设备运输时，应将设备尽可能的固定，防止出现碰撞等情况。
运输完成后，应注意检查设备表面是否有损坏，确定无损坏后再存放设备。
设备应存放在通风干燥、温度适宜的地方。
设备清洗对于设备表面的污渍，可采用清洁布沾擦一定浓度的清洁剂进行清洗。
在使用过程中，应尽可能避免整个设备被水浸泡，以避免设备内的电路元件受到损坏。
日常检查应对设备进行定期检查，特别是对电源和电路等进行检查，以确保设备正常工作。
同时，还需要检查设备连接部分，避免松动造成事故。

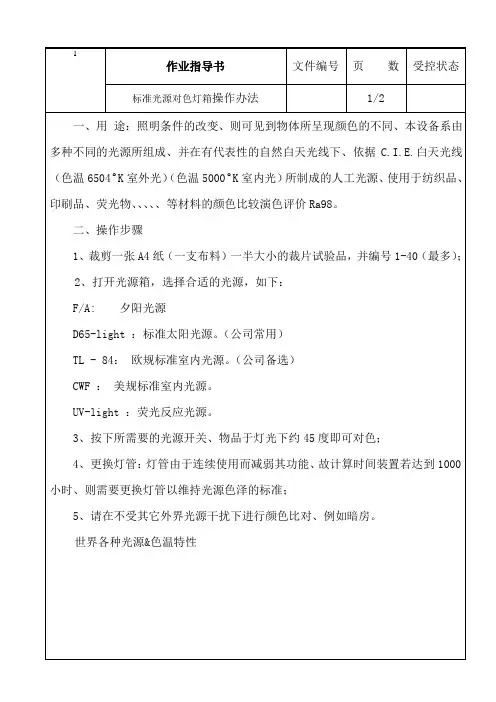

标准光源对色灯箱作业指导书
印刷品、荧光物、、、、、等材料的颜色比较演色评价 Ra98。
二、操作步骤
1、裁剪一张 A4 纸（一支布料）一半大小的裁片试验品，并编号 1-40（最多）；
2、打开光源箱，选择合适的光源，如下：
F/A: 夕阳光源
D65-light ：标Байду номын сангаас太阳光源。（公司常用）
TL - 84： 欧规标准室内光源。（公司备选）
2
作业指导书
文件编号 页 数 受控状态
标准光源对色灯箱操作办法
2/2
光源
被照物特性
F/A
呈现白中带蓝色
D65-light 呈现白光
TL - 84 呈现白中带黄色
CWF
呈现黄色
UV-light 具荧光反应功能
判定标准：目测试样与标准样或者 AATCC 标准 6 色 9 级色卡比对后，达到客 人所要求的等级则合格通过。
CWF ： 美规标准室内光源。
UV-light ：荧光反应光源。
3、按下所需要的光源开关、物品于灯光下约 45 度即可对色；
4、更换灯管：灯管由于连续使用而减弱其功能、故计算时间装置若达到 1000
小时、则需要更换灯管以维持光源色泽的标准；
5、请在不受其它外界光源干扰下进行颜色比对、例如暗房。
世界各种光源&色温特性
1
作业指导书
文件编号 页 数 受控状态
标准光源对色灯箱操作办法
1/2
一、用 途：照明条件的改变、则可见到物体所呈现颜色的不同、本设备系由
多种不同的光源所组成、并在有代表性的自然白天光线下、依据 C.I.E.白天光线
（色温 6504°K 室外光）（色温 5000°K 室内光）所制成的人工光源、使用于纺织品、
标准光源对色灯箱作业指导书
标准光源对色灯箱作业指导书标准光源对色灯箱作业指导书一、引言⑴目的本文档旨在提供对色灯箱的正确操作方法，以确保使用标准光源进行色彩校准时的准确性和可靠性。
⑵背景色灯箱是一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。
标准光源是一种已知且稳定的光源，用于对色灯箱进行校准和调整。
二、色灯箱的基本概念⑴色灯箱的组成部分色灯箱由以下组成部分构成：- 光源：提供光线，常用的有荧光灯或LED灯。
- 反射板：位于光源上方，并用于反射光线到观察区域。
- 滤光器：用于调整光源的颜色温度。
- 观察区域：用于放置和观察物体的区域，通常由透明材料制成。
- 控制面板：用于控制光源的亮度和颜色温度。
⑵色灯箱的使用目的色灯箱的主要用途包括：- 评估和比较不同颜色样品的颜色一致性。
- 评估和调整图像的颜色和色彩准确性。
- 进行色彩校准和色彩管理。
三、使用标准光源对色灯箱进行校准的步骤⑴准备工作在进行色灯箱校准之前，需要进行以下准备工作：- 确保色灯箱和标准光源处于干净的状态，并且没有异物或灰尘。
- 确保标准光源的亮度和颜色温度已校准到标准值。
- 检查色灯箱的灯管或LED灯是否正常工作。
- 确保观察区域没有污垢或划痕。
⑵校准步骤按照以下步骤使用标准光源对色灯箱进行校准：⒈打开色灯箱的控制面板，并将亮度调至适当的水平。
⒉根据需要，调整滤光器以匹配所需的颜色温度。
⒊将标准光源放置到观察区域中央，并调整其位置，确保光线均匀照射到整个区域。
⒋观察并比较样品颜色的一致性和准确性。
⒌根据需要，调整色灯箱的参数，直到样品颜色符合预期。
四、附件本文档涉及的附件包括：⒈色灯箱操作手册⒉标准光源校准报告表五、法律名词及注释⒈标准光源：一种已知且稳定的光源，用于色彩校准和调整。
⒉色灯箱：一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。
六、结束语本文档提供了对色灯箱的作业指导，确保使用标准光源对色灯箱进行校准时能够获得准确且可靠的结果。
对色灯箱安全操作规程
对色灯箱安全操作章程1.编制依据：《标准光源对色灯箱使用说明书》2.适用范围：标准光源对色灯箱广泛应用于纺织、塑胶、油漆、油墨、印染、印刷、颜料、包装、陶瓷、皮革、化妆品等各行各业的颜色管理领域，用于准确校对货品的颜色偏差，提高产品质量。
3．试验操作：4.1连接电源（220V50Hz），轻按对色灯箱面板上ON/OFF键，LCD 液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、共计使用时间及开关次数。
4.2按D65（国际标准人工日光）、TL84（欧洲、日本商店光源）、CWF（冷萤光、美国商店光源）、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换，也可同时开启多种光源（同时按下），在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
4.3将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
4.4关闭电源按ON/OFF键。
长时间不使用应关闭电源。
4.5更换新灯管时，参考灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
旧光管更换后应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
4．注意事项：5.1不要随意使用CLR按键，以免误将计时系统时间清零；5.2灯箱的使用时间和开启次数决定光源的使用期限，在短时间内需要反复开启使用时，暂不不关闭灯箱电源，长时间不使用灯箱需及时关闭电源，以延长光源的有效使用期限；5.3标准光源箱内使用的灯管、灯泡都是实验室专用的标准认证特殊光源，当老化更换时，需到专业经销商处购买；5.4；本设备外接电源必须具备接地装置，确保安全使用。
标准光源对色灯箱作业指导书
1.目的为保障人员操作正确，特制定本操作方法，避免人员操作错误而发生仪器故障等事故发生。
2.范围适用公司用于标准对色的光源灯箱设备。
3.权责：仪器保管人员负责编写操作流程。
计量人员负责仪器校正及维修。
使用单位负责仪器的保养和清洁工作。
所有使用本仪器的本部门人员都必须经过培训合格后方可操作。
其他部门人员需操作本仪器必须由设备使用指定人员监督方可操作。
4.标准光源对色灯箱：本仪器型号为T605.操作流程：开机准备：将电源一头插入灯箱背面的插口，另一头插入插座通电。
仪器开机：按一下侧面的开关键，将数字键打到“1”处（此时显示器会显示一个流水字母，表明电源已经接通）；再按一下键面：ON/OFF按键，此时显示器会显示该灯箱使用的总时间。
如图一图一仪器使用操作：根据不同的光线要求，按取键面的灯光键（键面共有：F、D65、TL84、UV、CWF五种灯光照度），按一下D65键，计时器上显示灯管已使用的时间，按F、TL84、UV键，对应的该组灯管即点亮，计时器上显示该灯管已使用的时间，若需同时开启两种或多种光源，只需同时按下两键或多键即可。
如图二图二将被测物品放在灯箱底版中间，在需要比较两件以上物品颜色时，不要把它们重叠起来观看，应并排摆起来进行对比观看。
观察方法：观察角度以90度光源，45度视线为宜（如下图所示）。
光线从垂直角度入射到被测物品上，观察者距离30CM进行观看（厂内正常使用标准灯光D65灯光）。
见图三光源图三视线45°仪器关机：仪器使用完毕后，按ON/OFF键关机，并按侧面的数字键打到：“0”即可。
仪器参数型号：仪器除了有标准灯光D65光源，还有TL84、UV、CWF光源。
具备测试同色异谱效应的功效，该灯箱的照度范围为：750-3200勒克司（LUXEX），电源参数：电源AC220V，50HZ。
功率小于300W。
操作使用注意事项：延长灯管的使用使命：每天使用1H，需要多次使用时，请不要关闭灯箱，又反复开启（因灯管反复启动一次相当于灯管连续使用1H），如较长时间不使用灯箱，请关闭电源（尽量避免反复开启，以延长使用寿命）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxxxxxxxxx公司编号：xxxxx
标准光源对色灯箱作业指导
为保证能正确的使用对色灯箱，特制定本作业指导书。
适用范围：标准光源对色灯箱可以模拟各种不同的照明条件, 提供一个客观的标准环境,用于准确校对货品的颜色偏差，提高产品质量。
（一）标准光源对色灯箱技术参数：
1、标准光源对色灯箱型号：T60(4)四光源
2、定时器：LCD 显示，时/分/秒显示，四种光源独立计时，显示每种光源的使用时间和总时间
3、标准光源对色灯箱T60(4) TILO含以下四种光源：
F/A：夕阳光、家庭酒店用灯、比色参考光源——色温：2700K 功率：40W
D65：国际标准人工日光——————————色温：6500K 功率：18W
TL84：欧洲、日本、中国商店光源——————色温：4000K 功率：18W
UV：紫外灯光源(Ultra-Violet)———————波长：365nm 功率：18W
（二）试验操作：
1、连接电源（220V/50Hz），轻按对色灯箱面板上的ON/OFF键，LCD液晶模块（带背光照明）显示接通电源。
2、按F/A、D65、TL84、UV键均可自动切换，并流动显示各光源名称、累计使用时间及开关次数。
也可同时开启多种光源（需同时按下）。
在单一光源的情况下，显示的时间为对应光源名称和使用时间；在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
3、将被检测品放在灯箱底板中部位置，观察角度以90度光源、45度视线为宜，可根据被测物品形状调整适当角度，达到检测最佳效果。
4、关闭电源按ON/OFF键，长时间不使用应关闭电源。
5、更换新灯管时，参照灯管的排列位置进行安装。
各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
旧光管更换后应将原使用时间清零，（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR的中心圆孔，按一下该键即可，（其他光管使用时
（三）注意事项：
1、不要随意使用CLR按键，以免误将计时系统时间清零。
2、灯箱的使用时间和开启次数决定光源的使用寿命，在短时间内需要反复开启使用时，可暂不关闭灯箱电源；长时间不使用灯箱需及时关闭电源，以延长光源的有效使用寿命。
3、标准光源箱内使用的灯管、灯泡都是实验室专用的标准认证特殊光源，当老化更换时，需到专业经销商处购买。
4、本设备外接电源必须具有接地装置，确保安全使用。
xxxxxxxxxxx公司
2013-12-25。
