挖孔桩计算公式
人工挖孔桩的计算公式和螺旋箍筋的计算方法
人工挖孔桩的计算公式和螺旋箍筋的计算方法
一、人工挖孔桩的计算公式：
Qs=Ap*f*Nc
其中，Qs为桩身的承载力（kN），Ap为桩身的工作截面面积（m^2），f为桩身的抗压强度设计值（kN/m^2），Nc为桩身的一阶边坡系数。
侧阻力的计算公式如下：
Qb=At*f*Nq
其中，Qb为侧阻力的承载力（kN），At为挖孔的有效侧壁面积
（m^2），Nq为挖孔的一阶边坡系数。
总承载力等于桩身的承载力和侧阻力的承载力之和：
Q=Qs+Qb
二、螺旋箍筋的计算方法：
螺旋箍筋是一种用于加固挖孔桩的结构构件，一般用于抵抗桩身因受
力产生的扭转和弯矩。
螺旋箍筋的计算方法如下：
1.确定螺旋箍筋的长细比（L/D）：
螺旋箍筋的长细比应满足0.3 ≤ L/D ≤ 1.0的要求，其中L为箍筋
的长度（mm），D为桩身直径（mm）。
2. 推荐螺旋箍筋的最小间距（Smin）：
螺旋箍筋的最小间距建议不小于5倍螺旋箍筋的直径。
3.计算螺旋箍筋的截面面积（As）：
螺旋箍筋的截面面积可以通过下面的公式计算：
As = π * (Do - 1.5 * d) * Smin
其中，Do为螺旋箍筋外直径（mm），d为螺旋箍筋的直径（mm），Smin为螺旋箍筋的最小间距。
4.确定螺旋箍筋的最小间距：
螺旋箍筋的间距可以通过下面的公式计算得出：
S=π*(Do-1.5*d)/（L+D）
其中，S为螺旋箍筋的间距（mm），Do为螺旋箍筋外直径（mm），d
为螺旋箍筋的直径（mm），L为箍筋的长度（mm），D为桩身直径（mm）。
人工挖孔桩体积及钢筋计算公式
人工挖孔桩体积计算公式一、上部护壁（h1、h2部分）体积计算式（每段）：V=π／2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁（h3部分、空心柱体）体积计算式：V=π／4×h3（D2-D12）=0.7854 h3（D2-D12）三、混凝土桩芯是由三种实体组成的（1）、标准段和底部扩大头体积：V=π／12×h（D12+ d12+ D1 d1）=0.2618 h（D12+ d12+ D1 d1）（h为标准段h1或扩大头段h2）（2）、底段圆柱体体积：V=π／4×h3 D12=0.7854 h3 D12（3）、底段球缺体体积：V=π／6×h4（3π／4×D12+h42）=0.5236 h4（3π／4×D12+h42）以上公式：D、D1——锥体下口外径、内经（m）；d、d1——锥体上口外径、内经（m ）；∮——护壁厚度（m）1212人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．．．．/3*．．．高度．．=．桩工程量．．．．．．．底．面积．．*．桩顶面积）．．+．桩顶面积．．底．面积．．．．+．根．号下桩这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
人工挖孔桩计算公式表
人工挖孔桩计算公式表人工挖孔桩是一种常见的基础工程施工方式，在建筑、桥梁等领域有着广泛的应用。
为了准确计算人工挖孔桩的各项参数，需要掌握一系列的计算公式。
下面将为您详细介绍人工挖孔桩常见的计算公式。
一、桩身混凝土体积计算桩身混凝土体积＝桩底截面积 ×桩长其中，桩底截面积的计算需要根据桩的形状来确定。
常见的桩底形状有圆形和方形。
对于圆形桩底，其面积＝π × 半径²例如，桩底半径为 1 米，则面积＝ 314 × 1²＝ 314 平方米。
对于方形桩底，其面积＝边长 ×边长假设方形桩底边长为 12 米，则面积＝ 12 × 12 ＝ 144 平方米。
桩长则是指从桩底到桩顶的垂直距离。
二、桩身钢筋用量计算桩身钢筋的用量主要取决于钢筋的布置方式和桩的尺寸。
通常先计算主筋的用量，主筋一般沿桩身纵向均匀布置。
主筋长度＝桩长＋锚固长度主筋数量＝（桩周长 ÷主筋间距）×主筋层数例如，桩周长为 6 米，主筋间距为 02 米，主筋布置两层，则主筋数量＝（6 ÷ 02）× 2 ＝ 60 根。
箍筋的用量计算则相对复杂一些。
箍筋长度＝（桩周长＋箍筋调整值）×箍筋圈数箍筋圈数＝（桩长 ÷箍筋间距）箍筋调整值需要根据箍筋的弯曲方式和直径来确定。
三、桩端扩大头体积计算当桩端需要扩大头时，其体积的计算较为复杂。
常见的扩大头形状有圆锥形和圆台形。
对于圆锥形扩大头，体积＝1/3 × π × 扩大头半径² ×扩大头高度对于圆台形扩大头，体积＝1/3 × π × （上底半径²＋下底半径²＋上底半径 ×下底半径）×扩大头高度四、护壁体积计算人工挖孔桩在施工过程中，通常需要设置护壁来保证施工安全。
护壁体积＝护壁截面积 ×护壁长度护壁一般为分段设置，每段护壁的长度根据实际施工情况确定。
人工挖孔桩体积及钢筋计算公式
人工挖孔桩体积计算公式一、上部护壁（h1、h2部分）体积计算式（每段）：V=π／2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁（h3部分、空心柱体）体积计算式：V=π／4×h3（D2-D12）=0.7854 h3（D2-D12）三、混凝土桩芯是由三种实体组成的（1）、标准段和底部扩大头体积：V=π／12×h（D12+ d12+ D1 d1）=0.2618 h（D12+ d12+ D1 d1）（h为标准段h1或扩大头段h2）（2）、底段圆柱体体积：V=π／4×h3 D12=0.7854 h3 D12（3）、底段球缺体体积：V=π／6×h4（3π／4×D12+h42）=0.5236 h4（3π／4×D12+h42）以上公式：D、D1——锥体下口外径、内经（m）；d、d1——锥体上口外径、内经（m）；∮——护壁厚度（m）1文档收集于互联网，如有不妥请联系删除.人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．*．桩顶面积）．．．高度．．=．桩工程量．．．．．．．．．/3*．．底．面积．．+．桩顶面积．．．．+．根号下桩．．．．底．面积这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
人工挖孔桩的计算公式完整版
人工挖孔桩的计算公式 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
我告诉你几个人工挖孔桩的计算公式(实例在此就免了)：
1、桩身上圆柱体体积为： V=πR2h 桩身上圆柱体体积=×桩身圆柱半径的平方×桩身圆柱高；
2、桩扩大头圆锥台体积为： V=πh(r2+r12+rr1)/3 桩扩大头圆锥台体积=×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷3；
3、桩扩底半球体球缺体积为： V=πh2(r-h/3) 桩扩底半球体球缺体积=×桩扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。
4、每米螺旋箍筋的长度为： L(每米螺旋箍筋长度)=1÷螺旋箍筋间距×根号{[×(桩直径-2×钢筋保护层+箍筋直径)]平方+箍筋间距的平方}开方。
注意：一般扩大头以下(包刮扩底)属于入岩部分；
人工挖孔桩土方一般等于人工挖孔桩砼体积；
还有就是注意区分护壁与桩身的砼标号。

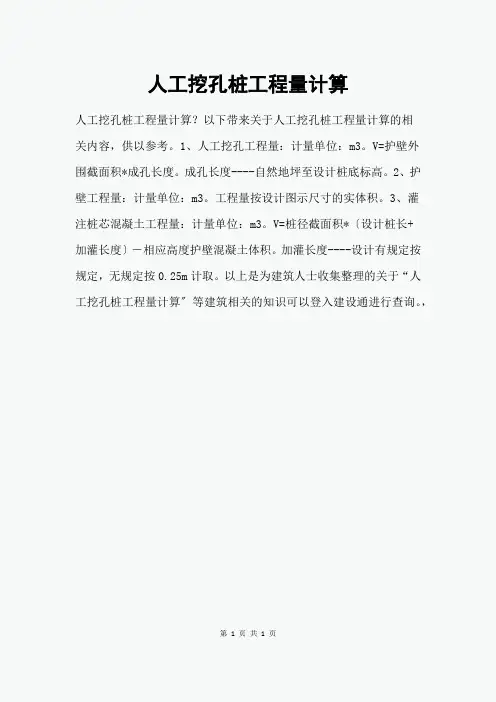

人工挖孔桩工程量计算
人工挖孔桩工程量计算
人工挖孔桩工程量计算？以下带来关于人工挖孔桩工程量计算的相
关内容，供以参考。
1、人工挖孔工程量：计量单位：m3。
V=护壁外
围截面积*成孔长度。
成孔长度----自然地坪至设计桩底标高。
2、护壁工程量：计量单位：m3。
工程量按设计图示尺寸的实体积。
3、灌
注桩芯混凝土工程量：计量单位：m3。
V=桩径截面积*〔设计桩长+
加灌长度〕－相应高度护壁混凝土体积。
加灌长度----设计有规定按规定，无规定按0.25m计取。
以上是为建筑人士收集整理的关于“人工挖孔桩工程量计算〞等建筑相关的知识可以登入建设通进行查询。
，
第1页共1页。
桩基计算公式
桩基计算公式混凝土量：1、挖孔深度=设计桩长+空头高度+锅底2、有效桩长=挖孔深度-空头高度=设计桩长+锅底3、直筒深度=挖孔深度-扩高-圆柱高-锅底=设计桩长+空头高度-扩高-圆柱高4、大头圆柱=1/4×3.14×扩大头直径（D）×圆柱高（h1）5、扩大头量=1/12×3.14×(扩高（h）+圆柱高(h1))×（D²+d²+dD）+大头圆柱6、挖孔半径=（桩径+2a1+2a2）÷27、挖孔截面积=3.14×挖孔半径²8、挖孔量=挖孔截面积×直筒深度+扩大头量9、桩芯半径=（桩径+2a2）÷210、桩芯截面积=3.14×桩芯半径²11、桩芯砼量=桩芯截面积×（直筒深度-空头深度+超灌深度）+扩大头量12、护壁截面积=挖孔截面积-桩芯截面积13、护壁砼量=护壁截面积×直筒深度14、空头土方=桩芯截面积×空头高度15、入岩量=挖孔截面积×（入岩直筒深度+扩大头量）16、空头高度=场地标高-桩顶设计标高17、设计桩长=承台顶设计标高-桩底设计标高-承台高+桩身锚入承台的深度18、实际桩长=实测孔深（挖孔深度）-空头高度19、桩顶高程=设计桩长+设计桩底高程20、桩底高程=桩顶高程-实际桩长21、孔口高程=桩底高程+实测孔深钢筋量： kg/m=0.00617×钢筋直径²1、主筋质量：（35D钢筋锚入承台的深度+有效桩长）×kg/m×根数2、非加密区螺旋筋质量：3.14×（桩径-2×砼保护层厚度）×（有效桩长-加密区螺旋筋长度）÷非加密区间距×kg/m3、加密区螺旋筋质量：3.14×（桩径-2×砼保护层厚度）×加密区螺旋筋长度÷加密区间距×kg/m4、加劲筋质量：3.14×（桩径-2×砼保护层厚度）×[（有效桩长÷加劲筋间距）取整数+1]×kg/m5、护壁纵筋质量：3.14×（桩径+2a1+2a2-2×砼保护层厚度）×直筒深度÷护壁纵筋间距×kg/m6、护壁箍筋质量：3.14×（桩径+2a1+2a2-2×砼保护层厚度）×直筒深度÷护壁箍筋质量×kg/m7、钢筋量：（主筋质量+非加密区螺旋筋质量+加密区螺旋筋质量+加劲筋质量 +护壁纵筋质量+护壁箍筋质量）×1.03钢筋损耗系数8、桩身钢筋量：（主筋质量+非加密区螺旋筋质量+加密区螺旋筋质量+加劲筋质量）×1.03钢筋损耗系数。
人工挖孔桩计算公式表
人工挖孔桩计算公式1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。
公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。
2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。
方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。
― ^ ‖表示次方的意识。
1、V1为锅底体积；V2为扩大头圆柱体体积；V3为扩大头园台体积+扩大头以上中风化入岩部分体积；V4为强风化部分入岩体积；V5为入岩以部分挖孔桩体积；V挖为挖孔桩总体积；V芯为桩芯砼体积；V壁为砖护壁体积。
计算公式2、V1=3.1416*ha^2*(D^2/1.6+0.2/6)3、V2=3.1416*D^2/4*0.2V3=3.1416*hc*(D^2+(d+b*2)^2+D*(d+b*2))/12+3.1416*(d+b*2)^2/4*(H1-hb-hc)V4=3.1416*(d+b*2)^2/4*H2V5=3.1416*(d+b*2)^2/4*(Ha-H1-H2)V挖=V1+V2+V3+V4+V5V芯=V1+V2+V3+3.1416*d^2/4*(H+0.2-hb-hc)V壁=3.1416*((d+b*2)^2-d^2)/4*L。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工挖孔桩计算说明
1、土方工程量：体积=[圆柱面积（含护壁厚）+椭圆段面积（含2边护壁厚）]×h
其公式为：V=（3.1416×(r+0.175)^2+(d+0.175×2)×B）×h
2、松次石工程量：体积=[圆柱面积+椭圆段面积]×h
其公式为：V=（3.1416×r^2+B×d）×h
3、普坚石工程量：体积=嵌岩段体积＝［（扩大头以上园柱面积+椭圆段体积）×h+扩大头体 其公式为：V=（3.1416×r^2+B×d）×h+[(3.1416×h×((D/2)^2+r^2+(D/2)×
4、护壁工程量：体积=（圆柱体积（含定额内所增加的0.02）-圆台体积）+椭圆直段长×高×厚（护壁上 其公式为：V=（3.1416×（r+0.175+0.02）^2-×3.1416×h/3×((r+0.175)^2+
5、护壁段桩芯工程量：体积=圆台体积+椭圆段体积(矩形体积+2个三角形×椭圆段长)
其公式为：V=3.1416×h/3×((r+0.075)^2+r^2+(r+0.075)×r)+B×d×h+(0.17
6、护壁以下段桩芯工程量：体积=(圆柱面积(无护壁时,周边增加0.02)+椭圆段面积)×h
其公式为：V=3.1416×(r+0.02)^2×h+B×d×h
7、护壁以上支模段砼工程量：体积=(圆柱面积+椭圆段面积)×h
其公式为：V=3.1416×r^2×h+B×d×h
8、扩大头段砼工程量：体积=圆台体积(无护壁时,周边增加0.02)+椭圆段体积(矩形+2个三角形×长B) 其公式为：V=3.1416×h/3×((r+d1+0.02)^2+(r+0.02)^2+(r+d1+0.02)×(r+0.
9、扩大头以下0.02高段砼工程量：体积=圆柱体积=园柱面积×h(无护壁时,周边增加0.02)
其公式为：V=3.1416×(r+d1+0.02)^2×0.2
人工挖孔桩钢筋计算说明
1、主筋长度=桩长-2保护层+桩长＞8m的搭接（10d）(搭接取向下最接近的整数)
其公式为：L=(L-2e)+IF（(L-2e)>8,INT((L-2e)/8×10d),0）
主筋工程量=主筋长度×根数×直径的平方×6170(如直径为B14则其理论重量为:0.014^2*6170=1.20932≈1.2 其公式为：重量=L×根数×d^2×6170
2、螺旋箍筋长度：螺旋箍筋长度=螺旋箍筋圈数×根号[(螺距)^2+(3.1416×螺旋直径
其中:螺旋箍筋圈数=螺旋箍筋设计高度(h)÷螺旋箍筋间距@ 2次根号=***^
其公式为：L=(h-2e)/@×(@^2+(3.1416×(d-2e)+2×B)^2)^0.5+2×3.14×(r-e)+2×B+ 螺旋箍筋工程量=(螺旋箍筋长度+搭接长度(24d×1.4))×箍筋直径的平方×6170
其公式为：重量=(L+L搭接)×d^2×6170
螺旋箍筋搭接长度=INT(螺旋箍筋总长/8m)×24d×1.4(1.4为搭接修正系数)
其公式为:INT(L/8)×24d×1.4(按8m考虑搭接接头)
3、圆形加劲筋长度=圆周长+2个椭圆直线段 其公式为：L=2×3.1416×(r-2e0+2
三角形加劲筋长度= 其公式为：L=
拉筋形加劲筋长度=(直径-保护层+2×6.25d)×每层排数 其公式为：L=(d-2e+2×加劲筋工程量=加劲筋长度(圆形+三角形+拉筋形)×INT(桩长/间距)×直径的平方×6170
其公式为：重量=L(L1+L2+L3)×INT(L/2)×d^2×6170
拉筋形式的加劲钢筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量
4、拉筋长度=(直径-保护层+2×6.25d)×每层排数
其公式为：L=(d-2e+2×6.25d)×n
拉筋工程量=拉筋长度×CEILING(拉筋高度/间距)×直径的平方×6170
其公式为：重量=L×CEILING（h/@,1）×d^2×6170
拉筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量，B=0时，其工程量为0。
5、护壁主筋长度=(1+0.25+6.25d)×根数（CEILING（2×3.1416×(r+(0.175+0.1)/2)+2×B）/@,1）
其公式为：L=(1+0.25+6.25d)×CEILING(2×3.1416×(r+(0.175+0.1)/2+2×B)
护壁主筋工程量=1m护壁主筋长度×桩长×直径的平方×6170
其公式为：重量=L1m护壁总长×L桩长×d^2×6170
护壁箍筋长度=周长+0.2+2×10d
其公式为：L=2×3.1416×（r+(0.175+0.1)/2）+0.2+2×10d
护壁箍筋工程量=1m护壁箍筋长度×桩长×直径的平方×6170
其公式为：重量=L1m护壁总长×L桩长×d^2×6170
段体积）×h+扩大头体积（圆台体积+椭圆段体积（矩形+2个三角形×长B）+（扩大头以下园柱面积+椭圆段面积）×/2)×r)/3+(B×d×h+(d1×2d1/2×B×2)]+[(3.1416×(D/2)^2+(B+d1)×(d+2d1)]×0.2
直段长×高×厚（护壁上口+下口）/2的平均厚度×2
5)^2+r^2+(r+0.175)×r)）+(B×(0.175+0.1)/2×h)×2
×d×h+(0.175-0.1)×h/2×2
矩形+2个三角形×长B)(无护壁时,周边增加0.02)
(r+0.02))+B×(d+0.02×2)×h+(d1+0.02)×h/2×B×2
为:0.014^2*6170=1.20932≈1.21)
旋直径)^2]+两个圆形筋(2个含椭圆直段)(上下底)+两个端钩长+搭接长度(搭接个数(>8m的搭接倍数的整数值)×搭接长度)
=***^0.5次方
×3.14×(r-e)+2×B+2×10d
2e0+2×B
：L=(d-2e+2×6.25d)×排数n
的平方×6170
工程量，B=0时，其工程量为0。
，B=0时，其工程量为0。
+2×B）/@,1）
2×B)/@,1)
柱面积+椭圆段面积）×h 倍数的整数值)×搭接长度)。
