人工挖孔桩计算方法实例
人工挖孔桩的计算公式完整版
人工挖孔桩的计算公式 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
我告诉你几个人工挖孔桩的计算公式(实例在此就免了)：
1、桩身上圆柱体体积为： V=πR2h 桩身上圆柱体体积=×桩身圆柱半径的平方×桩身圆柱高；
2、桩扩大头圆锥台体积为： V=πh(r2+r12+rr1)/3 桩扩大头圆锥台体积=×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷3；
3、桩扩底半球体球缺体积为： V=πh2(r-h/3) 桩扩底半球体球缺体积=×桩扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。
4、每米螺旋箍筋的长度为： L(每米螺旋箍筋长度)=1÷螺旋箍筋间距×根号{[×(桩直径-2×钢筋保护层+箍筋直径)]平方+箍筋间距的平方}开方。
注意：一般扩大头以下(包刮扩底)属于入岩部分；
人工挖孔桩土方一般等于人工挖孔桩砼体积；
还有就是注意区分护壁与桩身的砼标号。

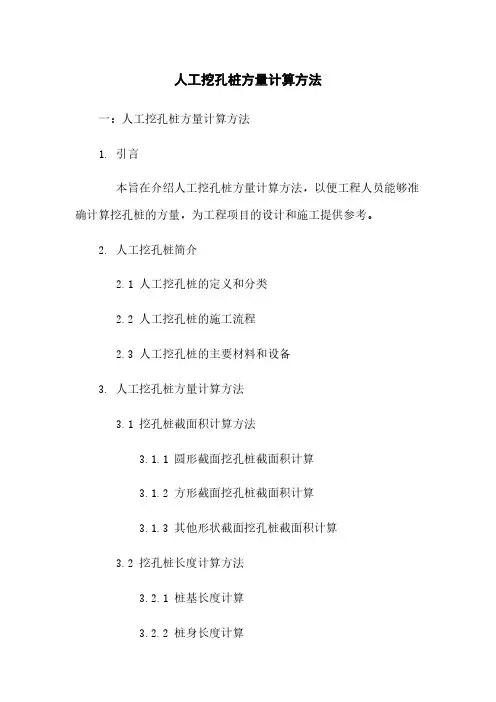

人工挖孔桩方量计算方法
人工挖孔桩方量计算方法一：人工挖孔桩方量计算方法1. 引言本旨在介绍人工挖孔桩方量计算方法，以便工程人员能够准确计算挖孔桩的方量，为工程项目的设计和施工提供参考。
2. 人工挖孔桩简介2.1 人工挖孔桩的定义和分类2.2 人工挖孔桩的施工流程2.3 人工挖孔桩的主要材料和设备3. 人工挖孔桩方量计算方法3.1 挖孔桩截面积计算方法3.1.1 圆形截面挖孔桩截面积计算3.1.2 方形截面挖孔桩截面积计算3.1.3 其他形状截面挖孔桩截面积计算3.2 挖孔桩长度计算方法3.2.1 桩基长度计算3.2.2 桩身长度计算3.3 挖孔桩方量计算方法3.3.1 挖孔桩单桩方量计算3.3.2 批量挖孔桩方量计算4. 实例分析4.1 圆形截面挖孔桩方量计算实例4.2 方形截面挖孔桩方量计算实例4.3 其他形状截面挖孔桩方量计算实例5. 结论通过本的介绍，我们了解了人工挖孔桩方量计算的方法，并通过实例分析进一步理解了具体的计算过程。
这些计算方法能够准确地计算挖孔桩的方量，为工程设计和施工提供了参考。
6. 附件无7. 法律名词及注释无---------------------------------------------------------------------二：人工挖孔桩计算方法与施工注意事项1. 引言本旨在介绍人工挖孔桩计算方法与施工注意事项，以便工程人员能够准确计算挖孔桩的方量，并了解施工中需要注意的事项，为工程项目的设计和施工提供参考。
2. 人工挖孔桩简介2.1 人工挖孔桩的定义和分类2.2 人工挖孔桩的施工流程2.3 人工挖孔桩的主要材料和设备3. 人工挖孔桩方量计算方法3.1 挖孔桩截面积计算方法3.1.1 圆形截面挖孔桩截面积计算3.1.2 方形截面挖孔桩截面积计算3.1.3 其他形状截面挖孔桩截面积计算3.2 挖孔桩长度计算方法3.2.1 桩基长度计算3.2.2 桩身长度计算3.3 挖孔桩方量计算方法3.3.1 挖孔桩单桩方量计算3.3.2 批量挖孔桩方量计算4. 施工注意事项4.1 施工前准备工作4.2 基坑挖掘与支护4.3 挖孔桩的定位与标高控制4.4 挖孔桩的施工技术要求4.5 挖孔桩施工质量验收5. 结论通过本的介绍，我们了解了人工挖孔桩方量计算的方法，并了解了挖孔桩施工过程中需要注意的事项。
人工挖孔桩计算方法实例77397
人工挖孔桩计算方法(实例)圆台体积==3、14H÷12(D2＋Dd＋d2)H——高度,D——底面直径,d——上面直径圆环体积=3.14c(R2-r2)C——高度,R——圆环外半径,r——圆环内半径=R-(a+b)/2扩大头圆台体积==3、14h1÷12(D12＋D1d1＋d12)h1——圆台高度,D1——圆台底面直径,d1——圆台上面直径扩大头圆柱体积=D12×3、14÷4×h2D1——圆柱底面直径,h2——圆柱高度扩大头圆缺体积=3、14h3÷24(3D12＋4h32)H≥0.2M≤0.3M简化为下式:0、4D12×h3D1——圆缺底面直径,h3——圆缺高度单位:(m) 桩基数据±0、00=1849、8 桩径=Φ1000人工挖孔灌注桩单桩施工记录扩大头高度= 1.4m桩身圆台砼:V=3、14×1÷12(1、22＋12＋1、2×1)=0.9525m3/M桩身混凝土=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量)规范要求混凝土超高量0.5m扩大头:圆台＋圆柱＋圆缺=〔3、14×0、75÷12(1、32＋1、72＋1、3×1、7)〕＋〔1、72×3、14÷4×0、5〕＋〔0、4×1、72×0、2〕=1、3325＋1、1343＋0、2312=2.698m3护壁=圆柱－圆台=〔d2×3、14÷4×H〕－〔3、14H÷12(D2＋Dd＋d2)〕=〔1、32×3、14÷4×1〕-0、9525=1、3267-0、9525=0.3742M3/M 挖土方量=桩身的圆柱体积＋扩大头体积桩身的长度=桩圈顶标高至扩大头顶标高单桩混凝土方量=桩身混凝土方量＋扩大头混凝土方量单桩钢筋长度=根数×钢筋笼长度,(钢筋长度规格为9M,超过部分增加搭接长度,需弯钩的增加弯钩长度)螺旋箍筋长度计算公式:S——螺旋箍筋螺距R——桩直径C——保护层厚度d——螺旋箍筋直径n——螺旋圈数根据11G101-1图集要求,保护层厚度为箍筋外缘至混凝土表面的最小距离。
人工挖孔桩护壁厚度计算公式与实例验算
人工挖孔桩护壁厚度计算公式与实例验算（一）、人工挖孔桩护壁厚度计算公式分段现浇砼护壁厚度，一般取受力最大处，即地下最深段护壁所承受的土压力及地下水的侧压力由计算确定，设砼护壁厚度为t，则可按以下公式计算： t≥KN/fct≥KpD/2fc式中 N-作用在护壁截面上的压力(N/m2)，N=p*D/2；p-土和地下水对护壁的最大侧压力(N/m2)；对无粘性土，当挖孔无地下水时，p= rHtg2(45°-φ/2)当有地下水时，p= rHtg2(45°-φ/2)+(r-rw )(H-h)tg2(45°-φ/2)+(H-h)rw对粘性土：当挖孔无地下水时，p= rHtg2(45°-φ/2)-2c tg(45°-φ/2) 当有地下水时，p= rHtg2(45°-φ/2)-4 c tg(45°-φ/2)对无粘性土：当挖孔无地下水时，p= rHtg2(45°-φ/2)当有地下水时，p= rHtg2(45°-φ/2)+(r-rw )(H-h)tg2(45°-φ/2)+(H-h)rw对粘性土：当挖孔无地下水时，p= rHtg2(45°-φ/2)-2c tg(45°-φ/2)当有地下水时，p=rHtg2(45°-φ/2)-4ctg(45°-φ/2)+(r-rw)(H-h)tg(45°-φ/2)+(H-h)rwr---土的重试(kN/m3);rw---水的重度(kN/m3);H---挖孔桩护壁深度(m);h---地面至地下水位深度(m)；D---挖孔桩或圆形构筑物外直径(m)；fc---砼的轴心抗压强度预计值(N/mm2)，，C30混凝土取14.3N/ mm2;φ---土的内摩擦角(°)；c---土的粘聚力(kN/m2);K---安全系数，取1.65.（二）、人工挖孔桩护壁厚度计算实例1、计算假设与取值根据本标段的设计情况，为确保施工安全，现取本项目最大直径，最深基桩进行验算：桩径为2.2m，桩长为24.2m，C30混凝土，护壁每节高1m。

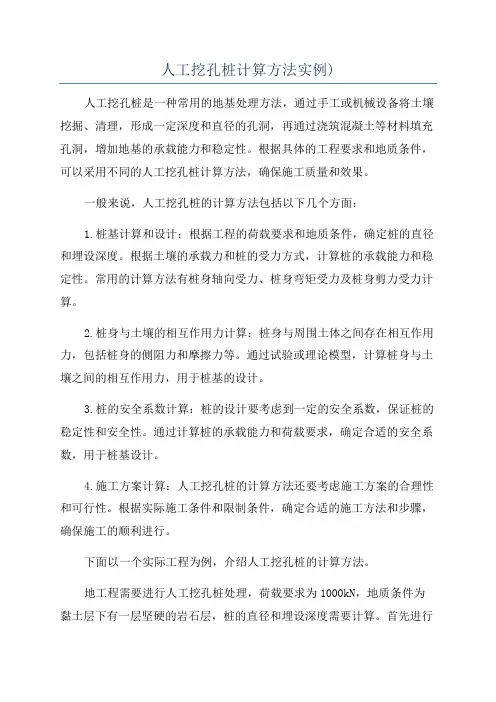

人工挖孔桩计算方法实例)
人工挖孔桩计算方法实例)人工挖孔桩是一种常用的地基处理方法，通过手工或机械设备将土壤挖掘、清理，形成一定深度和直径的孔洞，再通过浇筑混凝土等材料填充孔洞，增加地基的承载能力和稳定性。
根据具体的工程要求和地质条件，可以采用不同的人工挖孔桩计算方法，确保施工质量和效果。
一般来说，人工挖孔桩的计算方法包括以下几个方面：1.桩基计算和设计：根据工程的荷载要求和地质条件，确定桩的直径和埋设深度。
根据土壤的承载力和桩的受力方式，计算桩的承载能力和稳定性。
常用的计算方法有桩身轴向受力、桩身弯矩受力及桩身剪力受力计算。
2.桩身与土壤的相互作用力计算：桩身与周围土体之间存在相互作用力，包括桩身的侧阻力和摩擦力等。
通过试验或理论模型，计算桩身与土壤之间的相互作用力，用于桩基的设计。
3.桩的安全系数计算：桩的设计要考虑到一定的安全系数，保证桩的稳定性和安全性。
通过计算桩的承载能力和荷载要求，确定合适的安全系数，用于桩基设计。
4.施工方案计算：人工挖孔桩的计算方法还要考虑施工方案的合理性和可行性。
根据实际施工条件和限制条件，确定合适的施工方法和步骤，确保施工的顺利进行。
下面以一个实际工程为例，介绍人工挖孔桩的计算方法。
地工程需要进行人工挖孔桩处理，荷载要求为1000kN，地质条件为黏土层下有一层坚硬的岩石层，桩的直径和埋设深度需要计算。
首先进行桩身轴线受力计算，假设黏土承载力为200kPa，岩石的承载力为1000kPa。
根据荷载要求和土层的承载力，计算得到桩的直径为1m。
然后根据桩身的直径和埋设深度，采用试验或理论模型计算桩身与土壤之间的相互作用力，包括侧阻力和摩擦力。
假设桩身的侧阻力为500kPa，摩擦系数为0.6，计算得到桩身与土壤之间的相互作用力为600kN。
最后根据桩的承载能力和荷载要求，确定合适的安全系数。
假设安全系数为2，计算得到桩的承载能力为2000kN，大于荷载要求。
根据桩的直径和埋设深度，确定施工方案，如挖孔深度和孔径等。

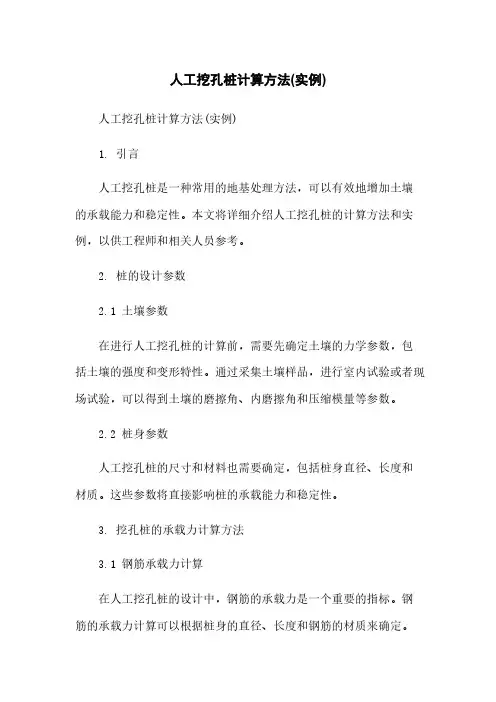

人工挖孔桩计算方法(实例)
人工挖孔桩计算方法(实例)人工挖孔桩计算方法(实例)1. 引言人工挖孔桩是一种常用的地基处理方法，可以有效地增加土壤的承载能力和稳定性。
本文将详细介绍人工挖孔桩的计算方法和实例，以供工程师和相关人员参考。
2. 桩的设计参数2.1 土壤参数在进行人工挖孔桩的计算前，需要先确定土壤的力学参数，包括土壤的强度和变形特性。
通过采集土壤样品，进行室内试验或者现场试验，可以得到土壤的磨擦角、内磨擦角和压缩模量等参数。
2.2 桩身参数人工挖孔桩的尺寸和材料也需要确定，包括桩身直径、长度和材质。
这些参数将直接影响桩的承载能力和稳定性。
3. 挖孔桩的承载力计算方法3.1 钢筋承载力计算在人工挖孔桩的设计中，钢筋的承载力是一个重要的指标。
钢筋的承载力计算可以根据桩身的直径、长度和钢筋的材质来确定。
3.2 桩土磨擦力计算桩土磨擦力是人工挖孔桩的另一个重要参数。
磨擦力的大小取决于桩身与土壤之间的磨擦系数和桩身的有效面积。
3.3 挖孔桩的稳定性计算人工挖孔桩的稳定性计算主要包括竖向和横向的稳定性。
竖向稳定性考虑桩的竖向承载能力和土壤的变形性质，横向稳定性考虑桩的侧面稳定性和桩与土壤之间的互相作用。
4. 实例分析通过一个具体的实例，我们将对人工挖孔桩的计算方法进行详细说明。
实例包括桩的设计参数、钢筋承载力的计算、桩土磨擦力的计算以及挖孔桩的稳定性计算。
5. 结论人工挖孔桩的计算方法包括钢筋承载力计算、桩土磨擦力计算以及桩的稳定性计算。
合理地进行这些计算可以确保人工挖孔桩的设计符合要求，并能够提供可靠的地基处理方法。
附件：- 实例设计图纸- 实例计算表格- 桩身材料证明法律名词及注释：- 承载力：土壤或者材料能够承受的最大力量。
- 稳定性：土壤或者结构反抗外力使其保持平衡和稳定的能力。
人工挖孔桩_计算工程量的公式说明
人工挖孔桩_计算工程量的公式说明人工挖孔桩是一种常用的基础施工方法，它通过人工挖掘地面形成的孔洞，并在孔洞内灌注混凝土，形成承载力较大的基础支撑结构。
计算人工挖孔桩的工程量是评估工程成本和施工周期的重要环节。
下面将详细说明人工挖孔桩的工程量计算公式。
1.孔洞体积计算：（1）圆形孔洞的计算：圆形孔洞的体积计算可以根据孔洞直径和孔洞深度来确定。
计算公式如下：孔洞体积=π*(孔洞直径/2)^2*孔洞深度（2）矩形孔洞的计算：矩形孔洞的体积计算可以根据孔洞长度、宽度和孔洞深度来确定。
计算公式如下：孔洞体积=孔洞长度*孔洞宽度*孔洞深度（3）梯形孔洞的计算：梯形孔洞的体积计算可以根据孔洞上底、下底和孔洞高度来确定。
计算公式如下：孔洞体积=[(孔洞上底+孔洞下底)/2]*孔洞高度对于不规则形状的孔洞，可以借助数学方法将其分解为规则形状或各种简单形状计算。
2.边坡计算：在挖掘孔洞的过程中，需要考虑边坡的稳定性，根据边坡的形状和尺寸计算其体积，以确保边坡在施工和使用过程中的安全。
（1）平顶边坡的计算：平顶边坡的体积计算可以根据边坡底宽、底高和边坡的长度来确定。
边坡体积=[边坡底宽+2*边坡底高]*边坡长度（2）斜坡边坡的计算：斜坡边坡的体积计算可以根据边坡顶宽、底宽和边坡的长度来确定。
计算公式如下：边坡体积=[边坡顶宽+边坡底宽]*边坡长度对于不规则形状的边坡，可以将其分解为矩形或梯形进行计算。
需要注意的是，以上计算公式只是一般情况下的计算方法，实际计算时还需考虑综合因素，如施工中损耗、浪费等因素。
同时，施工中还需参考相关设计规范和标准，确保计算结果准确可靠。
通过以上公式的计算，可以得到人工挖孔桩的工程量，为施工进度和成本控制提供依据。
同时，工程量计算结果还可以用于施工合同签订、物资采购、进度安排等方面。
因此，合理准确地计算人工挖孔桩的工程量是基础工程管理中重要的一环。
人工挖孔桩计算书及相关图纸
人工挖孔桩计算书及相关图纸1计算书按渝建安发[2001]13号文件的强制性规定要求，人工挖孔桩提升架采用槽钢搭设，提升机采用电动葫芦，配慢速卷扬机。
其搭设示意图如下：1.1 钢丝绳计算1、内力计算：按吊桶的每次的提升能力50kg计算，考虑人的不确定因素，按提升能力放大一倍计算，则钢丝绳所受拉力T=1.0 KN2、钢丝绳强度计算：根据《高处作业安全规范》JGJ80-91，以钢丝绳拉力按下式验算钢丝绳的安全系数：K=F/T≥[K]式中F——钢丝绳的破断拉力取钢丝绳的破断拉力总和乘以换算系数；[K]——作吊索用钢丝绳的法定安全系数定为10；钢丝绳破断拉力总和换算系数：对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；则选择的钢丝绳破断拉力总和要大于10×1/0.85=11.76kN；根据《一般用途钢丝绳》GB20118-2006规范，选择6×19直径6mm钢丝绳，钢丝绳公称抗拉强度1570Mpa，最小破断拉力F=18.7 kN。
1.2 提升支架计算根据提升支架搭设图，选择最不利杆件进行计算，图中最不利杆件为悬挂电动葫芦杆件。
依据JGJ80-91规范，恒荷载（永久荷载）中的自重，采用[8#槽钢以0.085kN/m计；跨中承受钢丝绳及吊桶最大集中荷载以1KN计，永久荷载分项系数1.2，可变荷载分项系数1.4。
1、荷载计算：[8#槽钢其截面特性为：转动惯量Wx=25.3cm3，自重0.085KN/m。
q = 1.2×0.085 = 0.1kN/m；P = 1.4×1.0 = 1.4kN2、内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下最大弯矩M的计算公式为经计算，M=0.1×2.02/8+1.4×2.0/4=0.75kN.m3、抗弯强度计算 236/6.29103.251075.0mm N W M fW M n n =⨯⨯=≤ 小于钢材抗弯强度设计值f=215N/mm 2,取自《建筑施工手册（第四版）》满足要求!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工挖孔桩计算方法（实例）圆台体积==3.14H÷12（D2＋Dd＋d2）
H——高度，D——底面直径，d——上面直径
圆环体积=3.14c（R2-r2）
C——高度，R——圆环外半径，r——圆环内半径=R-（a+b）/2 扩大头圆台体积==3.14h1÷12（D12＋D1d1＋d12）
h1——圆台高度，D1——圆台底面直径，d1——圆台上面直径
扩大头圆柱体积=D12×3.14÷4×h2
D1——圆柱底面直径，h2——圆柱高度
扩大头圆缺体积=3.14h3÷24（3D12＋4h32）
H≥0.2M≤0.3M简化为下式：0.4D12×h3
D1——圆缺底面直径，h3——圆缺高度
单位:（m）桩基数据±0.00=1849.8 桩径=Φ1000
人工挖孔灌注桩单桩施工记录
工程名称：混凝土设计强度
等级：C25
扩大头高度= 1.4m
桩身圆台砼：V=3.14×1÷12（1.22＋12＋1.2×1）=0.9525m3/M
桩身混凝土=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量)
规范要求混凝土超高量0.5m
扩大头：圆台＋圆柱＋圆缺=〔3.14×0.75÷12（1.32＋1.72＋1.3×1.7）〕＋〔1.72×3.14÷4×0.5〕＋〔0.4×1.72×0.2〕=1.3325＋1.1343＋0.2312=2.698m3
护壁=圆柱－圆台=〔d2×3.14÷4×H〕－〔3.14H÷12（D2＋Dd＋d2）〕
=〔1.32×3.14÷4×1〕-0.9525=1.3267-0.9525=0.3742M3/M
挖土方量=桩身的圆柱体积＋扩大头体积
桩身的长度=桩圈顶标高至扩大头顶标高
单桩混凝土方量=桩身混凝土方量＋扩大头混凝土方量
单桩钢筋长度=根数×钢筋笼长度，（钢筋长度规格为9M，超过部分增加搭接长度，需弯
钩的增加弯钩长度）
螺旋箍筋长度计算公式：
S——螺旋箍筋螺距
R——桩直径
C——保护层厚度
d——螺旋箍筋直径
n——螺旋圈数
根据11G101-1图集要求，保护层厚度为箍筋外缘至混凝土表面的最小距离。
开始与结束位置应有水平段，长度不小于一圈半。
上下各加一个1350弯钩及平直段的长度
内环定位筋焊接圆环间距1.5m，直径≥12mm
混凝土（m3）=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量)
01#桩身混凝土方量=0.9525×（12.683－1.4＋0.5）=11.2233m3
扩大头方量=2.698m3
护壁方量=0.3742×11.083=4.1473m3
02#桩身混凝土方量=0.9525×19.861=18.9176m3
扩大头方量=2.698 m3
护壁方量=0.3742×19.161=7.17m3
03#桩身混凝土方量=0.9525×11.856=11.2928m3
扩大头方量=2.698m3
护壁方量=0.3742×11.156=4.1746m3
04#桩身混凝土方量=0.9525×11.170=10.6394m3
扩大头方量=2.698m3
护壁方量=0.3742×10.470=3.9178m3
05#桩身混凝土方量=0.9525×13.752=13.0988m3 扩大头方量=2.698m3
护壁方量=0.3742×13.052=4.8841m3 06#桩身混凝土方量=0.9525×10.797=10.2841m3 扩大头方量=2.698m3
护壁方量=0.3742×9.6174=3.5988m3 07#桩身混凝土方量=0.9525×6.987=6.6551m3 扩大头方量=2.698m3
护壁方量=0.3742×6.287=2.3526m3 08#桩身混凝土方量=0.9525×11.28=10.7442m3 扩大头方量=2.698m3
护壁方量=0.3742×10.58=3.959m3
09#桩身混凝土方量=0.9525×8.347=7.9505m3 扩大头方量=2.698m3
护壁方量=0.3742×7.647=2.8615m3 10#桩身混凝土方量=0.9525×8.215=7.8248m3 扩大头方量=2.698m3
护壁方量=0.3742×7.515=2.8121m3。
