差动放大电路与集成运算放大器 习题

第三章差动放大电路与集成运算放大器
3.1 选择填空
1.使用差动放大电路的目的是为了提高()。

A输入电阻B电压放大倍数C抑制零点漂移能力D电流放大倍数
2.差动放大器抑制零点漂移的效果取决于()。

A两个晶体管的静态工作点B两个晶体管的对称程度
C各个晶体管的零点漂移D两个晶体管的放大倍数
3.差模输入信号是两个输入信号的(),共模输入信号是两个输入信号的()。

A 和
B 差
C 比值
D 平均值
4.电路的差模放大倍数越大表示(),共模抑制比越大表示()。

A有用信号的放大倍数越大B共模信号的放大倍数越大
C抑制共模信号和温漂的能力越强
5.差动放大电路的作用是()。

A放大差模B放大共模C抑制共模D抑制共模,又放大差模
6.差动放大电路由双端输入变为单端输入,差模电压增益是()。

A增加一倍B为双端输入的1/2 C不变D不定
7.差动放大电路中当U I1=300mV,U I2=-200mV,分解为共模输入信号U IC=()mV,差模输入信号U ID=()mV。

A500 B100 C250 D50
8.在相同条件下,阻容耦合放大电路的零点漂移()。

A比直接耦合电路大B比直接耦合电路小C与直接耦合电路相同
9.差动放大电路由双端输出改为单端输出,共模抑制比K CMRR减小的原因是()。

A A UD不变,A UC增大
B A UD减小,A UC不变
C A UD减小,A UC增大
D A UD增大,A UC减小
3.2简答题
1.直接耦合放大电路能放大交流信号吗?直接耦合放大电路和阻容耦合放大电路各有什么优缺点?
2.什么叫零点漂移?产生零点漂移的主要原因是什么?如何抑制零点漂移?在阻容耦合放大电路中是否存在零点漂移?
3.有甲已二个直接耦合放大电路,甲电路的Au=100,乙电路的Au=50。

当外界温度变化了20℃时,甲电路的输出电压漂移了10V,乙电路的输出电压漂移了6V,向哪个电路的温度漂移参数小?其数值是多少?
4.解释下列术语的含义:差模信号,共模信号,差模电压放大倍数,共模电压放大倍数,共模抑制比。

5.差动式放大电路为什么能抑制零点漂移?单端输出和双端输出时,它们抑制零点漂移的原理是否一样?为什么?
6.共模抑制比是如何定义的?为什么说共模抑制比越大电路抗共模干扰能力就越强?7.长尾电路中的公共射极电阻Re,它对差模信号和共模信号各有什么影响?用恒流源取代Re有什么好处?
8.集成运算放大器的内部电路一般由哪几个主要部分组成?各部分的作用是什么?
3.3双端输出的差动式放大电路如图3.1所示,已知Rc1= Rc2=3KΩ,Re=5.1KΩ,每个三极管的U BE=0.7V,β=50,r be=2kΩ,Rs1=Rs2=02.KΩ
求:(1)静态电流Ic Q1及Uc1
(2)差模电压放大倍数Aud,差模输入电阻Rid、输出电阻Ro
图3.1题3.3图
3.4在图3.2所示电路中,已知:Rc1=Rc2=36KΩ、Rs1=Rs2=2.7KΩ、Re=27KΩ、R L=18K
Ω、β1=β2=100、r be1= r be2=10.3KΩ、U CC=U EE=15V,RP=100Ω、(滑动触头端在中间位置)
求:(1)静态工作点
(2)差模电压放大倍数、差模输入电阻、输出电阻
3.5电路如图3.22所示、已知:Rc=30KΩ、Rs=100Ω、R L=30KΩ、Re=27.5KΩ、U CC=U EE=15V,β=50
求:(1)静态时的I C及U C。

(2)计算差模电压放大倍数及差模输入电阻。

图3.2题3.4图
图3.3题3.5图
3.6
电路图3.4所示,已知R 1=10K Ω、R 2=5K Ω、R 3=4.3K Ω、5K Ω、U CC =U EE =15V ,U BE3=0.7V 。

求:(1)说明三极管V 3的作用
(2)求静态时的Ic Q3 ,Ic Q2,Ic Q1值(V 3管的基极电流可忽略不计)
图3.4题3.6图
3.7电路如图3.5所示,已知:Rc=12K Ω,Rs=5.1K Ω,Re=5.6K Ω,R 1=24K Ω,Uz=6.2V ,
U CC =U EE =12V ,U BE3=0.6V ,β1=β2=β3 =50,R L =12K Ω
求:(1)静态时各管的Ic Q
(2)差模电压放大倍数,差模输入电阻、输出电阻
(3)当电流电压中±12V 变为±15V 时,静态时的Ic 值是否变化
图3.5题3.7图
3.8 图3.6所示电路是对镜像电流源加以改进的电路,试定性说明V 3的作用,并证明当β1=β2=β3时,223321R
C I I ββ=++
图3.6题3.8图
3.9 已知某集成运放的开环增益Aod为80dB,最大输出电压Uom=±10V, 输入信号按图3.7所示的方式加入,设Ui=0时,Uo=0
试问:(1)Ui=0.5mv时,Uo=?
(2)Ui=1mv时,Uo=?
(3)Ui=1.5mv时,Uo=?
图3.7题3.9图
3.10 已知某运放在25℃时开环状态下,Uos=2mv,△Uos/△T=10μv/℃,Aod=100dB,Uom=±15V。

求:(1)运放在开环状态下,两输入端接地(此时外加的输入信号为零)如果不用调零电位器进行调零,则由Uos可能引起的Uo值
(2)运放工作在开环状态,两输入端接地,在25℃是用调零电位器进行调零,若调零后温度变化到45℃,求由△Uos/△T可能引起的Uo值。

合集下载

集成运算放大器原理及应用(含习题)

集成运算放大器原理及应用(含习题)

集成运算放大器原理及应用将电路的元器件和连线制作在同一硅片上,制成了集成电路。

随着集成电路制造工艺的日益完善,目前已能将数以千万计的元器件集成在一片面积只有几十平方毫米的硅片上。

按照集成度(每一片硅片中所含元器件数)的高低,将集成电路分为小规模集成电路(简称SSI) ,中规模集成电路(简称MSI), 大规模集成电路(简称LSI)和超大规模集成电路(VLSI)。

运算放大器实质上是高增益的直接耦合放大电路,集成运算放大器是集成电路的一种,简称集成运放,它常用于各种模拟信号的运算,例如比例运算、微分运算、积分运算等,由于它的高性能、低价位,在模拟信号处理和发生电路中几乎完全取代了分立元件放大电路。

集成运放的应用是重点要掌握的内容,此外,本章也介绍集成运放的主要技术指标,性能特点与选择方法。

一、集成运算放大器简介1. 集成运放的结构与符号1. 结构集成运放一般由4部分组成,结构如图1所示。

142图1 集成运放结构方框图其中:输入级常用双端输入的差动放大电路组成,一般要求输入电阻高,差摸放大倍数大,抑制共模信号的能力强,静态电流小,输入级的好坏直接影响运放的输入电阻、共模抑制比等参数。

中间级是一个高放大倍数的放大器,常用多级共发射极放大电路组成,该级的放大倍数可达数千乃数万倍。

输出级具有输出电压线性范围宽、输出电阻小的特点,常用互补对称输出电路。

偏置电路向各级提供静态工作点,一般采用电流源电路组成。

2. 特点:○1硅片上不能制作大容量电容,所以集成运放均采用直接耦合方式。

○2运放中大量采用差动放大电路和恒流源电路,这些电路可以抑制漂移和稳定工作点。

○3电路设计过程中注重电路的性能,而不在乎元件的多一个和少一个○4用有源元件代替大阻值的电阻○5常用符合复合晶体管代替单个晶体管,以使运放性能最好3. 集成运放的符号从运放的结构可知,运放具有两个输入端v P和v N和一个输出端v O,这两个输入端一个称为同相端,另一个称为反相端,这里同相和反相只是输入电压和输出电压之间的关系,若输入正电压从同相端输入,则输出端输出正的输出电压,若输入正电压从反相端输入,则输出端输出负的输出电压。

集成运放电路习题答案

集成运放电路习题答案

第五章集成运放电路习题答案(总13页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--集成运算放大器1.集成运算放大器的的特点(1)内部电路采用直接耦合,没有电感和电容,需要时可外接。

(2)用于差动放大电路的对管在同一芯片上制成,对称性好,温度漂移小。

(3)大电阻用晶体管恒流源代替,动态电阻大,静态压降小。

(4)二极管由晶体管构成,把发射极、基极、集电极三者适当组配使用。

2.集成运算放大器的组成(1)输入级:是双端输入、单端输出的差动放大电路,两个输入端分别为同相输入端和反相输入端,作用是减小零点漂移、提高输入电阻。

(2)中间级:是带有源负载的共发射极放大电路,作用是进行电压放大。

(3)输出级:是互补对称射极输出电路,作用是为了提高电路的带负载能力。

(4)偏置电路:由各种恒流源电路构成,作用是决定各级的静态工作点。

3.集成运放的理想模型集成运放的主要参数有:差模开环电压放大倍数A do ,共模开环电压放大倍数A co ,共模抑制比K CMR ,差模输入电阻r id ,输入失调电压U io ,失调电压温度系数 ΔU io /ΔT ,转换速率S R 等。

在分析计算集成运放的应用电路时,通常将运放的各项参数都理想化。

集成运放的理想参数主要有:(1)开环电压放大倍数∞=do A (2)差模输入电阻∞=id r (3)输出电阻0o =r(4)共模抑制比∞=CMR K理想运放的符号以及运放的电压传输特性)(do i do o -+-==u u A u A u 如图所示。

u ou -u +(a )理想运放的符号 (b )运放的电压传输特性图 理想运放的符号和电压传输特性4.运放工作在线性区的分析依据引入深度负反馈时运放工作在线性区。

工作在线性区的理想运放的分析依据为: (1)两个输入端的输入电流为零,即0==-+i i ,称为“虚断”。

(2)两个输入端的电位相等,即-+=u u ,称为“虚短”。

技能高考电气类《集成运算放大器》试题含答案

技能高考电气类《集成运算放大器》试题含答案

《集成运算放大器》试题时间:60分钟总分:分班级:班命题人:一、判断题1.按反馈的信号极性分类,反馈可分为正反馈和负反馈。

(正确)2.负反馈使输出起到与输入相反的作用,使系统输出与系统目标的误差增大,使系统振荡。

(错误)3.若反馈信号与输入信号极性相同或变化方向同相,则两种信号混合的结果将使放大器的净输入信号大于输出信号,这种反馈叫正反馈。

正反馈主要用于信号产生电路。

(正确)4.正反馈使输出起到与输入相似的作用,使系统偏差不断增大,使系统振荡,可以放大控制作用。

(正确)5.反馈信号与输入信号极性相反或变化方向相反,则叠加的结果将使净输入信号减弱,这种反馈叫负反馈。

(正确)6.放大电路通常采用负反馈技术。

(正确)7.负反馈的取样一般采用电流取样或电压取样。

(正确)8.反馈按取样方式的不同,分为电阻反馈和电流反馈。

(错误)9.负反馈有其独特的优点,在实际放大器中得到了广泛的应用,它改变了放大器的性能。

采用负反馈使得放大器的闭环增益趋于稳定。

(正确)10.正反馈使得放大器的闭环增益趋于稳定。

(错误)11.线性运算电路中一般均引入负反馈。

(正确)12.在运算电路中,同相输入端和反相输入端均为“虚地”。

(错误)13.使净输入量减小的反馈是负反馈,否则为正反馈。

(正确)14.集成运放处于开环状态,这时集成运放工作在非线性区。

(正确)15.运算电路中一般引入正反馈。

(错误)16.集成运放只能够放大直流信号,不能放大交流信号。

(错误)17.集成运放在实际运用中一般要引入深度负反馈。

(正确)18.集成运算放大电路是一种阻容耦合的多级放大电路。

(错误)19.集成运放的“虚断”是指运放的同相输入端和反相输入端的电流趋于零,好像断路一样,但却不是真正的断路。

(正确)20.若放大电路的放大倍数为负值,则引入的反馈一定是负反馈。

(错误)21.电压负反馈稳定输出电压,电流负反馈稳定输出电流。

(正确)22.只要在放大电路中引入反馈,就一定能使其性能得到改善。

第六章集成运算放大器习题及答案

第六章集成运算放大器习题及答案

第六章集成运算放大器习题及答案1、由于 ,集成电路常采用直接耦合,因此低频性能好,但存在 。

2、共模抑制比K CMR 是 ,因此K CMR 越大,表明电路的 。

3、电流源不但可以为差分放大器等放大电路 ,而且可以作为放大电路的 来提高放大电路的电压增益,还可以将差分放大电路双端输出 。

4、一般情况下,差动电路的共模电压放大倍数越大越好,而差模电压放大倍数越小越好。

( )5、在输入信号作用下,偏置电路改变了各放大管的动态电流。

( )6、有源负载可以增大放大电路的输出电流。

( )7、用恒流源取代长尾式差分放大电路中的发射极电阻Re ,将使电路的 ( ) A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻增大8、在差动电路中,若单端输入的差模输入电压为20V ,则其共模输入电压为( )。

A. 40VB. 20VC. 10VD. 5V 9、电流源的特点是( )。

A 交流电阻小,直流电阻大;B 交流电阻大,直流电阻小; C. 交流电阻大,直流电阻大; D. 交流电阻小,直流电阻小。

10、关于理想运算放大器的错误叙述是( )。

A .输入阻抗为零,输出阻抗也为零;B .输入信号为零时,输出处于零电位;C .频带宽度从零到无穷大;D .开环电压放大倍数无穷大 11、(1)通用型集成运放一般由哪几部分电路组成?每一部分常采用哪种基本电路?对每一部分性能的要求分别是什么?(2)零点漂移产生的原因是什么?抑制零点漂移的方法是什么?12、已知一个集成运放的开环差模增益A id 为100dB ,最大输出电压峰-峰值U opp =±10V,计算差模输入电压u i (即u +-u -)为10μV,0.5mV ,-200μV 时的输出电压u 0。

13、如图所示电路参数理想对称,晶体管的β均为50 ,r bb ′=100Ω,U BEQ = 0.7。

试计算R W 滑动端在中点时VT 1管和VT 2管的发射极静态电流I EQ ,以及动态参数A d 和R i 。

【电工学期末考试习题】第12章 集成运算放大器 习题参考答案

【电工学期末考试习题】第12章  集成运算放大器 习题参考答案

第12章 集成运算放大器 习题参考答案一、填空题:1. 理想运放同相输入端和反相输入端的“虚短”指的是 同相输入端与反相输入端两点电位相等,在没有短接的情况下出现相当于短接时的现象。

2. 将放大器 输出信号 的全部或部分通过某种方式回送到输入端,这部分信号叫做 反馈 信号。

使放大器净输入信号减小,放大倍数也减小的反馈,称为 负 反馈;使放大器净输入信号增加,放大倍数也增加的反馈,称为 正 反馈。

放大电路中常用的负反馈类型有 并联电压 负反馈、 串联电压 负反馈、 并联电流 负反馈和 串联电流 负反馈。

3. 若要集成运放工作在线性区,则必须在电路中引入 负 反馈;若要集成运放工作在非线性区,则必须在电路中引入 开环 或者 正 反馈。

集成运放工作在线性区的特点是 输入电流 等于零和 输出电阻 等于零;工作在非线性区的特点:一是输出电压只具有 高电平、低电平两种稳定 状态和净输入电流等于 零 ;在运算放大器电路中,集成运放工作在 线性 区,电压比较器集成运放工作在 非线性 区。

4. 集成运放有两个输入端,称为 同相 输入端和 反相 输入端,相应有 同相输入 、 反相输入 和 双端输入 三种输入方式。

5. 放大电路为稳定静态工作点,应该引入 直流 负反馈;为提高电路的输入电阻,应该引入 串联 负反馈;为了稳定输出电压,应该引入 电压 负反馈。

6. 理想运算放大器工作在线性区时有两个重要特点是“虚短”和 “虚断” 。

三、选择题:(每小题2分,共16分)1.集成运算放大器能处理( C )。

A 、直流信号;B 、交流信号;C 、交流信号和直流信号。

2. 为使电路输入电阻高、输出电阻低,应引入( A )。

A 、电压串联负反馈;B 、电压并联负反馈;C 、电流串联负反馈;D 电流并联负反馈。

3. 在由运放组成的电路中,运放工作在非线性状态的电路是( D )。

A 、反相放大器;B 、差值放大器;C 、有源滤波器;D 、电压比较器。

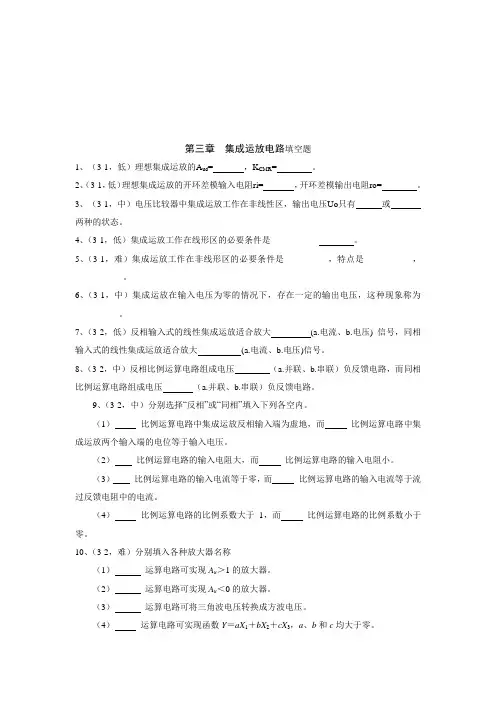

第三章--集成运放电路试题及答案
