光伏区电缆敷设施工方案电缆敷设技术交底书
光伏电缆敷设安全技术交底模板

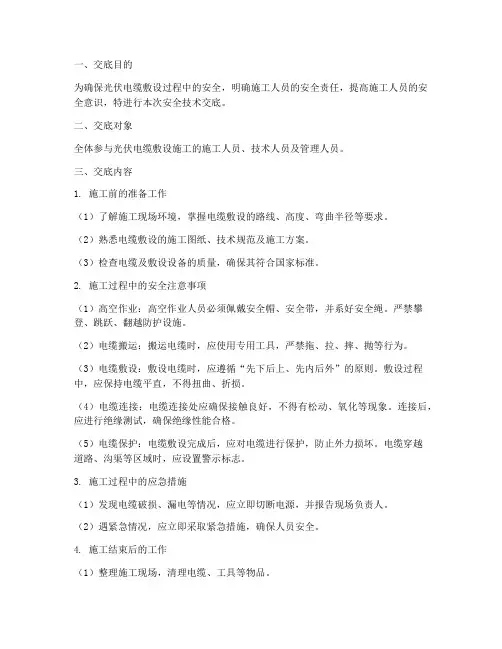

一、交底目的为确保光伏电缆敷设过程中的安全，明确施工人员的安全责任，提高施工人员的安全意识，特进行本次安全技术交底。
二、交底对象全体参与光伏电缆敷设施工的施工人员、技术人员及管理人员。
三、交底内容1. 施工前的准备工作（1）了解施工现场环境，掌握电缆敷设的路线、高度、弯曲半径等要求。
（2）熟悉电缆敷设的施工图纸、技术规范及施工方案。
（3）检查电缆及敷设设备的质量，确保其符合国家标准。
2. 施工过程中的安全注意事项（1）高空作业：高空作业人员必须佩戴安全帽、安全带，并系好安全绳。
严禁攀登、跳跃、翻越防护设施。
（2）电缆搬运：搬运电缆时，应使用专用工具，严禁拖、拉、摔、抛等行为。
（3）电缆敷设：敷设电缆时，应遵循“先下后上、先内后外”的原则。
敷设过程中，应保持电缆平直，不得扭曲、折损。
（4）电缆连接：电缆连接处应确保接触良好，不得有松动、氧化等现象。
连接后，应进行绝缘测试，确保绝缘性能合格。
（5）电缆保护：电缆敷设完成后，应对电缆进行保护，防止外力损坏。
电缆穿越道路、沟渠等区域时，应设置警示标志。
3. 施工过程中的应急措施（1）发现电缆破损、漏电等情况，应立即切断电源，并报告现场负责人。
（2）遇紧急情况，应立即采取紧急措施，确保人员安全。
4. 施工结束后的工作（1）整理施工现场，清理电缆、工具等物品。
（2）对施工过程中发现的问题进行总结，提出改进措施。
四、交底要求1. 施工人员必须认真听取安全技术交底，确保理解并掌握交底内容。
2. 施工人员应严格遵守安全操作规程，确保自身及他人的安全。
3. 施工过程中，如发现安全隐患，应立即报告现场负责人，并采取相应措施。
4. 施工完成后，应进行安全检查，确保施工质量及安全。
五、交底时间（根据实际情况填写）六、交底人（填写交底人姓名及职务）七、接收人（填写接收人姓名及职务）八、备注（如有其他事项，可在此处填写）注：本安全技术交底模板仅供参考，具体内容可根据实际情况进行调整。
电缆敷设施工技术交底
电缆敷设施工技术交底在电缆敷设施工中，为了确保工作的安全和高效进行，有必要对所涉及的技术进行交底和说明。
本文档将重点介绍电缆敷设施工的关键技术要点，以便施工人员明确任务目标并正确操作。
敷设前准备- 在进行电缆敷设之前，必须对整个敷设区域进行仔细勘察和测量。
确保无障碍物、无陷阱以及避免与其他地下设施相冲突。
- 对所需的材料和工具进行清点和检查，确保符合要求并处于良好的状态。
- 具备敷设电缆所需的安全设备，并确保施工人员了解正确使用方法。
敷设过程1. 确定电缆敷设的路线和路径，选择最优的路径以避免障碍物和不必要的弯曲。
2. 清理并挖掘敷设区域，确保敷设床和沟槽的设计尺寸符合要求。
如果有需要，进行填垫以达到所需的高度和水平。
3. 在敷设沟槽底部垫设一层相应厚度的填土，并进行基础夯实或铺设砼底板。
4. 如有需要，根据设计要求铺设保护层，如砂、碎石或钢板。
5. 在敷设路径上根据设计要求设置电缆桥架或其他支撑物，保持电缆的正确位置和间距。
6. 根据电缆尺寸和类型选择正确的敷设方法，可以选择单段或多段铺设。
7. 在敷设过程中要小心操作，避免损坏电缆外皮或电缆芯。
8. 在敷设完毕后，进行电缆的连接和接头的安装，确保连接牢固可靠。
9. 进行必要的测试和检查，确保电缆的质量和连接的正常运行。
安全注意事项- 操作人员必须穿戴好所需的个人防护装备，如安全帽、安全鞋、手套等。
- 在敷设过程中要注意周围环境和人员的安全，避免事故发生。
- 施工现场必须设置明显的警示标志，警示周围人员注意施工作业。
- 确保所使用的工具和设备符合安全标准，定期维护和检查。
以上就是电缆敷设施工技术交底的要点，希望能够对相关人员的工作提供帮助和指导。
在执行过程中，请严格遵守相关法规和规章制度，确保施工的顺利进行。
---Author: AssistantDate: 2021-10-15。
光伏施工现场电缆敷设施工方案
电缆敷设施工技术方案批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录1、编写依据 (1)2、工程概况 (1)3、施工工艺 (1)4、施工要求 (1)5、施工组织安排 (2)6、施工方法 (2)7、质量控制 (5)8、强制性条文 (6)9、安全及文明施工 (6)一．编写依据1《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2《电力建设火电工程施工工艺实施细则》（DJ-GY-19）3《电力建设安全工作规程》（DL5009.1-2002）4《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）5 D0601-35kV电缆及光缆敷设图二、工程概况本电缆敷设施工项目属于国家能源集团圣圆能源鄂尔多斯新能源基地天骄绿能 25万千瓦采煤沉陷区生态治理光伏发电示范项目光伏场D区42MWp建筑安装工程。
电缆敷设时，为了防止电缆承受过大的拉力和过度的弯曲，避免机械损伤，便于排列整齐，电缆敷设基本采用直埋方式与其它固定方式相结合。
电缆及附件材料量三、施工工艺1、施工工艺流程图四、施工要求（一）线缆敷设1、光伏组件组串之间及组串至汇流箱电缆，沿组件支架用尼龙带绑扎敷设，跨组件前后行及检修通道需穿管埋地。
2汇流箱至逆变器电缆采用交联聚乙烯铠装电缆，直埋敷设；穿越道路时需套镀锌钢管直埋。
3逆变器交流侧至升压变低压进线电缆采用交联聚乙烯电缆，沿电缆沟敷设。
4升压变出线采用交联聚乙烯铠装电缆沿电缆通道直埋敷设。
（二）直埋电缆敷设要求1电缆直埋敷设应按照电缆敷设规范进行。
2直埋敷设电缆的接头配置，应符合下列规定；（1）接头与邻近电缆的净距，不得小于0.25m；（2）并列电缆的接头位置宜相互错开，且不小于0.5m的净距；（3）斜坡地形出的接头安置，应呈水平状；（4）对重要回路的电缆接头，宜在其两侧约1000m开始的局部段，按留有备用量方式敷设电缆。
电缆光缆敷设技术安全交底模板
一、交底目的为确保电缆光缆敷设工程的顺利进行，保障施工人员的人身安全和工程的质量，特进行本次电缆光缆敷设技术安全交底。
二、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______地点（3）工程规模：______规模2. 人员组织（1）项目负责人：______（2）技术负责人：______（3）施工人员：______3. 施工准备（1）材料准备：电缆光缆、桥架、支架、接地线、紧固件、绝缘材料等。
（2）工具准备：电工工具、切割工具、测量工具、吊装设备等。
（3）场地准备：施工区域应平整、无积水，满足施工要求。
4. 安全技术措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、绝缘鞋等。
（2）电缆光缆敷设前，应对施工区域进行清理，确保无障碍物。
（3）电缆光缆敷设过程中，应保持施工通道畅通，防止人员碰撞。
（4）电缆光缆敷设时，应避免电缆光缆与其他设备、管道、线路等发生交叉、摩擦。
（5）电缆光缆敷设过程中，应严格按照设计要求进行，确保电缆光缆的弯曲半径符合规定。
（6）电缆光缆敷设完毕后，应对电缆光缆进行固定，防止其脱落。
（7）电缆光缆敷设过程中，应做好接地保护，防止触电事故发生。
（8）电缆光缆敷设过程中，应加强施工过程中的防火、防爆措施，防止火灾事故发生。
5. 应急措施（1）触电事故：立即切断电源，进行现场急救，并拨打120急救电话。
（2）火灾事故：立即切断电源，使用灭火器进行灭火，并拨打119火警电话。
（3）高空坠落：设置安全防护设施，如安全网、防护栏等，防止人员高空坠落。
6. 施工进度及验收（1）施工进度：按照工程进度计划进行，确保工程按时完成。
（2）验收：施工完成后，按照相关规范进行验收，确保工程质量符合要求。
三、交底要求1. 施工人员应认真学习本次交底内容，确保对电缆光缆敷设技术及安全措施有充分了解。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工过程中，如遇到问题，应及时与项目负责人、技术负责人沟通，确保问题得到及时解决。
光伏电缆敷设安全技术交底模板

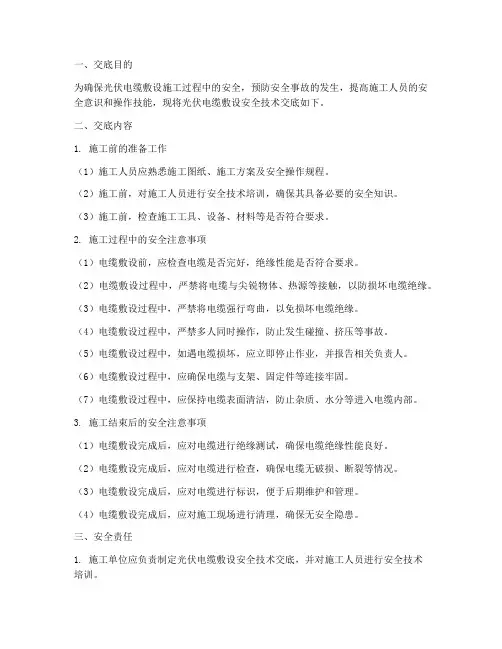

一、交底目的为确保光伏电缆敷设施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，现将光伏电缆敷设安全技术交底如下。
二、交底内容1. 施工前的准备工作（1）施工人员应熟悉施工图纸、施工方案及安全操作规程。
（2）施工前，对施工人员进行安全技术培训，确保其具备必要的安全知识。
（3）施工前，检查施工工具、设备、材料等是否符合要求。
2. 施工过程中的安全注意事项（1）电缆敷设前，应检查电缆是否完好，绝缘性能是否符合要求。
（2）电缆敷设过程中，严禁将电缆与尖锐物体、热源等接触，以防损坏电缆绝缘。
（3）电缆敷设过程中，严禁将电缆强行弯曲，以免损坏电缆绝缘。
（4）电缆敷设过程中，严禁多人同时操作，防止发生碰撞、挤压等事故。
（5）电缆敷设过程中，如遇电缆损坏，应立即停止作业，并报告相关负责人。
（6）电缆敷设过程中，应确保电缆与支架、固定件等连接牢固。
（7）电缆敷设过程中，应保持电缆表面清洁，防止杂质、水分等进入电缆内部。
3. 施工结束后的安全注意事项（1）电缆敷设完成后，应对电缆进行绝缘测试，确保电缆绝缘性能良好。
（2）电缆敷设完成后，应对电缆进行检查，确保电缆无破损、断裂等情况。
（3）电缆敷设完成后，应对电缆进行标识，便于后期维护和管理。
（4）电缆敷设完成后，应对施工现场进行清理，确保无安全隐患。
三、安全责任1. 施工单位应负责制定光伏电缆敷设安全技术交底，并对施工人员进行安全技术培训。
2. 施工人员应严格遵守安全技术交底要求，确保自身安全。
3. 监理单位应负责监督施工单位执行安全技术交底，确保施工安全。
四、应急措施1. 如遇电缆损坏、绝缘性能下降等情况，应立即停止作业，并报告相关负责人。
2. 如遇火灾、触电等紧急情况，应立即切断电源，并采取相应措施进行救援。
3. 如遇人员受伤，应立即进行现场急救，并迅速联系医疗机构。
五、总结通过本次安全技术交底，使施工人员充分了解光伏电缆敷设过程中的安全注意事项，提高安全意识，确保施工安全。
光伏电缆敷设技术交底
2.施工中遵守本技术交底内容施工，如有异议，请与技术人员协商。
3.电缆敷设前要检查电缆型号，规格，长度，要符合设计要求，电缆外观不应受损，绝缘良好。
4.并列敷设的电缆，其接头的位置宜相互错开，其相互间的净距应符合设计要求。
5.电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
11.组串电缆穿下电缆沟，穿φ32mmPVC管位置要统一，不能出现斜歪现象。
12.动力电缆两端，每相要用同相色热缩管进行热缩，才能进行接线。
13.线缆两端套号码管。光伏板侧红黑线：红色为母头，黑色为公头。逆变器侧红黑线：红色为公头，黑色为母头。
交底人：
年月日
本表(含附件)一式份，交底人、接受交底人各存份。
电缆敷设技术交底记录表
工程名称：编号：
工程名称
光伏发电单元工程
交底日期
交底单位
被交底人员
交底内容：
一、质量目标
确保达到设计及使用要求，工程质量达到国家建筑安装工程质量检验评定标准中优良标准，确保一次验收合格率100%。
二光伏区电缆敷设
四、施工程序与注意事项
6.电缆出电缆沟到设备之间的电缆加PVC管保护。穿管直埋电缆距地的距离不应小于0.7m。电缆埋地敷设保护管出入地面时，应保持竖直，出入口应用防火胶泥进行封堵，管口应密封。
8.光伏板之间按照光伏板的安装顺序依次串联，每组串对外接头预留在支架同一端。
9.电力电缆在终端头与接头附近宜留有备用长度。
10.光伏板及组串之间的电缆经檩条敷设，组串间电缆穿φ32mmPVC管保护，逆变器处4mm2电缆出地部分用Φ50PVC管做保护，逆变器到汇流箱的电缆出地部分用Φ100PVC管做保护。
电缆敷设技术交底
安全技术交底记录英利涞源40兆瓦光伏并网发电扶项目名称交底单位张家口盛泽电力技术有限公司贫项目（二期10MW）建筑安装工程交底主持人签交底日期名交底级别□项目部级□工地级□班组级交底人签名：交底作业项目：电缆敷设主要交底内容：一、施工技术安全措施的贯彻1、电缆必须检查绝缘，并做好记录，合格后方可敷设，需大于5MΩ.2、电缆敷设前，要做好断面排列图。
3、做好电缆盘支架，并选择最佳敷设位置，作为敷设的起点4、电缆敷设中使用电缆滑轮等工具。
5、根据电缆截面积，保证电缆不擦地即可布置滑轮距离，滑轮要放置平稳，不能出现侧倒，划伤电缆。
6、电缆牵引点的选择，必须用麻绳捆电缆，分三处以上固定，方可牵引。
7、在电缆敷设前端指挥人配对讲机，保证（与卷扬机操作人员）通讯畅通，起停或起落一致，防止损伤电缆。
二、施工技术、质量控制、施工作业要点说明1.施工过程要严格按照图纸技术要求、电气节点说明、技术安全措施作业指导书进行施工，如有问题应及时向相关人员反映情况，以便及时解决问题。
2.质量控制重点质量控制的方法和手段按公司《工程质量管理指南》及《项目部工程质量管理办法》的规定和要求执行,并定期进行班组《施工任务书》、分包队伍《分包工程施工交底记录表》完成后的工程质量验收。
3.施工作业要点说明因电缆桥架及电缆沟敷设电缆，电缆较多，应严格安装图纸电缆桥架的电缆走向施工，电缆排列整齐，严禁电缆积压。
电缆由配电室引出，采用电缆桥架敷设，电缆由电缆桥架引出后沿电缆沟敷设，出电缆沟后穿管埋地敷设至用电设备。
动力电缆敷设部分2、严禁在水泥路面拖、拉拽电缆，在路口专人看护，不能有机动车辆碾压。
3、电缆敷设要做到不拧缴、排列有序，每隔2米绑扎。
4、低压电缆要考虑整根长度，哪个设备的电缆，与哪个设备配合，不能让电缆裁截出现错误，导致电缆不够或浪费。
5、高压电缆预留，每端必须2个电缆在制作的长度，低压预留按照1个配电盘半周长。
6、高压电缆在敷设时，当出现外皮划伤时，立即通知技术员如：观察钢铠无伤害时，应及时用高压自粘带包好。
电缆敷设施工技术交底
施工技术交底记录
项目名称
全站电缆敷设
施工单位交底人交底地点项目部交底时间施工技术措施
（或作业指导书）名称电缆敷设施工方案
编制人
审批人
交底主要内容：
1.工程内容及施工范围
全站范围所有电缆敷设。
2.主要施工方案
1. 电缆敷设人员应熟悉电缆敷设通道，按照电缆敷设清单敷设电缆，并做好敷设记录。
2. 电缆通道应清理干净，无杂物、积水，照明充足。
电缆敷设应做到横看成线、纵
看成片，引出方向一致，弯曲一致，余度一致，相互距离一致，并避免交叉压叠，达到整齐、美观。
3. 电缆应绑扎整齐、美观，扎带方向一致且扎带口朝隐蔽侧,成一条直线。
4．电缆敷设过程中，拐弯处的施工人员应站在电缆外侧，以免挤压伤人。
5．敷设电缆时不允许私自代替型号、规格。
6．具体安装按规范执行。
3.安环注意事项
在高空进行电缆敷设作业时，必须正确佩带好安全带，；施工废料应及时放入废料箱内。
废料箱应有专人清理，并做到现场“一日一清，一日一净”。
施工单位接受人
签字
见附录
参加交底工
种
质检
员签
字
年月日参加交底人数
安全
员签
字
年月日
技术交底签到
会议名称电缆敷设施工技术交底会
会议地点项目部会议室
日期
参加会议人员
姓名单位职务/职称。
