超外差收音机报告
超外差收音机实验报告(打印版)
电子实习报告基于ULN2204超外差收音机设计、安装及调试（2012~2013学年第一学期）专业：电子信息工程班级：09电信（1）班学生姓名：杨峰学号：0945531136指导老师：李文瑜2013.1.14基于ULN-2204超外差收音机设计、安装及调试摘要：目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
我们本次实验要求选用的是超外差式调幅收音机。
关键词：超外差收音机，调频调幅，ULN-2204 前言：目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
我们本次实验要求选用的是超外差式调幅收音机。
收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率—465KHz （中频），然后进行放大，再由 检波级检出音频信号，送入低频放大级放大，推动喇叭发声，而不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。
在设计中，是根据所要求的内容、指标进行各单元的设计，拟定单元电路，初步确定电路元件参数；再根据组合起来的系统电路进行核算，确定整机电路。
在印刷电路的设计中，主要考虑元件的布局及走线，务必遵循一般规律。
最后通过安装调试达到要求的电气性能指标，确定最终的电路元件参数，固定、封装，成为完整的收音机产品。
1实验目的：1. 学习使用altium designer 绘制原理图及PCB 。
2. 熟悉手工制版过程，准确、高质量地进行印刷电路板的焊接。
3. 掌握超外差式收音机的工作原理及回顾电路分析的基本方法。
4. 了解ULN2204的内部工作流程及性能参数，对所有元器件进行检测，并能正确地分析其作用。
5. 掌握超外差式收音机的统调方法以及电路的基本测试。
6. 熟悉焊接的工艺及流程，焊接练习，要求焊点光亮、圆滑，无虚焊。
7. 正确地进行调试、对相关电压、电流进行测量8.进行统调，检查收台的效果。
晶体管超外差收音机实验报告

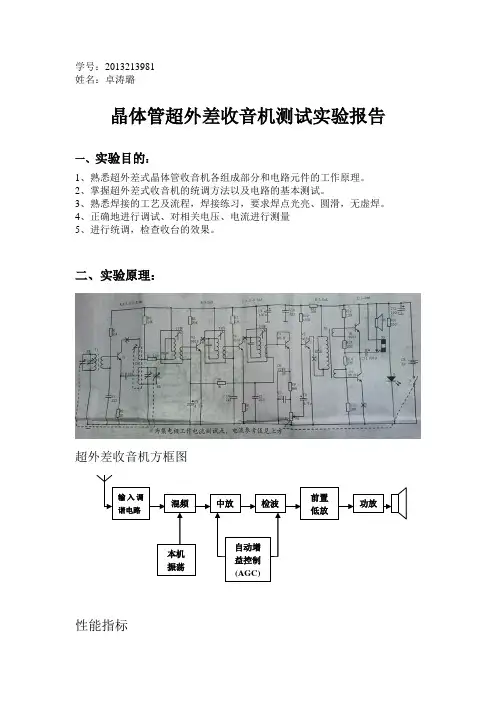

学号：2013213981姓名：卓涛璐晶体管超外差收音机测试实验报告一、实验目的：1、熟悉超外差式晶体管收音机各组成部分和电路元件的工作原理。
2、掌握超外差式收音机的统调方法以及电路的基本测试。
3、熟悉焊接的工艺及流程，焊接练习，要求焊点光亮、圆滑，无虚焊。
4、正确地进行调试、对相关电压、电流进行测量5、进行统调，检查收台的效果。
二、实验原理：超外差收音机方框图性能指标输入调谐电路 混频 中放 检波 前置 低放 功放 本机振荡 自动增益控制 (AGC)接受频率范围：535kHz—1605kHz中放频率约为：465kHz低放频率约为：1kHz三、焊接调试步骤：1、安装工艺要求：安装时，先装低矮和耐热的元件（如电阻），然后装大一点的元件（如中周、变压器），最后装怕热的元件（如二极管、三极管）。
①电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚立式或卧式插装在电路板上进行安装，高度要统一。
②瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留的太长，他们不要高于中周的高度。
电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
③磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板上。
④由于调谐用的双连拔盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前用斜口钳剪去，以免安装或调谐时有障碍，影响拔盘调谐的元件有T2的引脚、双连的三个引出脚、电位器的开关脚和一个引脚。
⑤喇叭安放挪位后用喇叭压板和螺丝固定2、调试过程：测量电流，电位器开关关掉，装上电池（注意正负极）用万用电表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）若电流指示小于10mA（这时A、B、C、D、E五个电流缺口均未连上），则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量E、D、C、B、A五个电流缺口，若被测量的数字在规定的参考值左右即可用电烙铁将五个缺口依次连通，再把音量开大，调双连拔盘即可收到电台。
金硅管六管超外差式收音机报告
金硅管六管超外差式收音机报告第一篇：金硅管六管超外差式收音机报告摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压金硅管引言：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。
不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。
随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。
它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。
本文中对S66E型袖珍收音机原理进行分析，在原S66D选用的耳机插座上进行了改动。
原S66D选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。
六管超外差收音机实训报告(一)
六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。
在具体撰写时，可以根据实际情况进行拓展和细化。
期望这份报告能够帮助更多创作者学习和实践创作技巧。
6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。
实际情况应根据实训内容和要求进行具体的文章撰写。
超外差收音机实习报告
超外差收音机实习报告一．超外差收音机工作原理1.概述超外差式收音机的特点是，它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后通过功率放大推动扬声器工作。
其优点是灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激），同时也有缺点，比如镜像干扰（比接收频率高两个中频的干扰信号）、假响应（变频电路的非线性）等。
目前调频式或调幅式收音机，一般都采用超外差式。
2.电路的工作原理超外差收音机原理图如图下所示。
1）输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
2）变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。
3）中频放大电路中频放大电路主要由VT2、VT3组成的两级中频放大器。
第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz，起到再次选频的作用。
第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。
与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
4）检波和自动增益控制电路（AGC）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
超外差收音机实训报告
超外差收音机实训报告一、引言超外差收音机是一种广泛应用于无线通信领域的接收设备。
本报告旨在介绍我参加的关于超外差收音机的实训项目，包括实验目的、实验过程、实验结果和实验总结。
二、实验目的本次实验的目的是通过搭建超外差收音机电路，了解其工作原理，并通过调试和测试，实现对不同频段信号的接收和解调。
三、实验过程1. 实验准备在开始实验之前，我们首先收集了有关超外差收音机的资料，了解了其原理和构造。
然后组装了所需的电路板和元件，确保实验顺利进行。
2. 搭建电路按照实验指导书的步骤，我们将电路元件逐一焊接到电路板上，搭建了超外差收音机的电路。
在此过程中，我们特别注意了焊接的准确性和稳定性，以确保电路工作正常。
3. 调试和测试搭建完成后，我们开始对超外差收音机进行调试和测试。
首先，我们使用信号发生器产生不同频段的测试信号，通过示波器观察信号波形，确保电路接收和解调的正常运行。
然后，我们通过调节相关电路参数，优化收音的效果。
四、实验结果经过反复调试和测试，我们成功实现了对不同频段信号的接收和解调。
实验中，我们测试了AM和FM两种调制方式下的音频播放效果，并进行了音质评估。
结果表明，超外差收音机具有良好的接收和解调性能，音质清晰、稳定。
五、实验总结通过本次实验，我深入了解了超外差收音机的原理和工作方式。
通过亲自搭建电路并进行调试和测试，加深了对收音机电路的理解和掌握。
通过实验过程中的问题攻克和团队合作，培养了我的动手能力和解决问题的能力。
总的来说，本次实验不仅加深了我的专业知识，还提高了我的实践能力。
期待将来能在无线通信领域更深入的研究和应用。
六、参考文献[参考文献1][参考文献2][参考文献3][end]。
超外差式收音机实训报告
超外差式收音机电路分析1.1简介一、组成框图与工作原理基本框图见图1-1.从天线接收下来的信号，经输入回路选频(为fs)后与收音机本身产生的号(称为fl),共同送人变频级，通过变频级的非线性作用，在变频级负载上产生新的频率成份(fl+fs和fl-fs), 再经过选频网络选出中频信号，其频率fl- fs 调幅收音机为465KHZ.这个中频信号再经频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。
图1-1 超外差式收音机方框图1二、超外差式收音机的特点1.中频频率较低，电路设计方便并且容易得到稳定的放大量。
2、中频频率固定，因此可设计成较为复杂的诸报放大器，同时可以是多级，增益大大提高，整机灵敏度很高。
3、由于中频放大器的负载可为复杂诸振回路，选频特性好，使整机选择性得以提高。
4、超外差式收音机的电路复杂，而且调试较困难，容易出现多种干扰和产生振荡。
1.2输入回路一、要求1、要有良好的选择性，即选台能力要好，抑制干扰能力要强。
2、频率覆盖(即频率范围)要正确。
输入调谐回路应能选出规定的频率范围内的所有电台，且准确。
二、电路分析图1-2 输入回路电路图 1T1为调谐耦合高频变压器。
L1天线线圈L2次级线圈C1a’-天线回路调谐电容C1a-天线回路补偿电容(微调电容)L1. L2绕在同一磁棒上，匝数比一般为10：1.由CA、CA通地串联谐振回路经磁棒耦到饮级线圈上。
三、频率范图频率范围535-1605KHZ改变C1a就可使L1、C1a、C1a’组成的谐振回路谐振于中波所接收的所有频率上。
CA用来补偿高频的接收灵敏度用。
1.3变频级变频的作用就是将输入回路选来的电台信号fs (调幅信号)和本机振荡信号fL(等幅信号)混合后，利用晶体管的非线性作用，将不同高频调幅信号变成频率固定的中频调服信号。
在这个过程中，信号的内容不能失真。
本机振荡和混频可以分别由两只三极管来完成。
称为混频。
，这样和互费响小，工作稳定，高档机用这种工作方式。
超外差收音机调研报告
竭诚为您提供优质文档/双击可除超外差收音机调研报告篇一：超外差收音机实验报告一、实验名称：晶体管超外差收音机安装与调试二、实验目的：1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理3.了解超外差式收音机的调试方法。
4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
三、实验原理图四、元器件清单五、超外差收音机工作原理图一、超外差调幅收音机电路方框图本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。
这些信号经过混频管输出端的调谐回路——中频变压器（简称中周）选择后，只允许f2-f1=465khz的信号送入下一级。
465khz称为中频信号。
例如，当收音机接收810khz电台信号时，收音机的本机振荡产生的振荡信号频率为1275khz，1275khz比810khz高465khz，送到中频放大器的信号频率为465khz。
从混频管输出的中频信号是微弱的，为了使收音机又足够的灵敏度，必须把微弱的中频信号进行放大后再检波。
为了保证有足够的放大量，一般收音机有两级中频放大级，用三只中频变压器，它们都被调在465khz中频信号频率上，所以465khz中频信号得以顺利通过而得到足够的放大量，其它频率的干扰信号受到中频变压器的抑制而被大大消弱。
因而中频放大级对于收音机的灵敏度和选择性有着决定性的影响。
经过中频放大后465khz的中频信号，是一种载波信号，它仍携带着音频信号，还需要有检波器把音频信号检出来。
通过检波器检出的音频信号是很微弱的，一般只有几毫伏，还不足以去推动扬声器发出声音，所以还要经历低放级（前置放大级）放大后再通过功率放大级放大后，才能推动扬声器发出宏亮悦耳的声音。
超外差收音机实训报告
超外差收音机实训报告
一、实训背景
随着科技的发展，现代人对于多种多样的数字音频设备需求日
益增加。
其中，收音机是一种简单实用的收音设备，可帮助人们
获取时间、天气、新闻、音乐等信息。
由于无线电知识的普及，
许多人选择自己制作收音机，以满足自己的喜好和收音需要。
而
本实训将介绍超外差收音机的实验方法、原理、电路和组装过程。
二、实训内容
实训分为两个部分，分别为基础电路实验和超外差收音机实验。
在基础电路实验中，我们学习了基本的电路知识、模拟电路特点、信号增益和滤波等。
而在超外差收音机实验中，我们了解了超外
差收音机的组成、原理、调谐电路、中频放大电路和输出电路等。
三、实训过程
1. 基础电路实验
通过基础电路实验的学习，我们了解了模拟电路的构成和特点，学会了利用放大机构和滤波器提高信号质量的方法。
2. 超外差收音机实验
超外差收音机实验是本次实训的重点，我们首先学习了超外差
收音机的组成和工作原理。
随后，我们运用基础电路实验所学的
知识，开始设计调谐电路、中频放大电路和输出电路。
经过实验
的调试和修改，最终我们成功地组装了一台超外差收音机。
四、实训结论
通过本次实训，我们掌握了模拟电路的基本知识和多种滤波、
放大电路的设计原理。
我们学习了超外差收音机的基本结构和工
作原理，并成功地组装了一台超外差收音机。
本次实训不仅增加
了我们对于模拟电路和收音机的认识，还提高了我们的动手实践
能力。
超外差式收音机实验报告
超外差式收音机的制作一、 实验内容通过超外差收音机的电路图、工作原理以及制作实验书, 按电路原理分析、安装、调试最后完成永梅83型收音机, 通过老师验收和答辩, 完成实验报告。
二、 实验目的本实验主要为通信工程专业的学生开放, 目的是在扎实好理论基础, 锻炼学生的工程实践能力、教学学习是培养这种能力的教学环节之一。
为了调高教学效果, 按电路原理分析、安装、调试的顺序加以叙述。
以永梅83型收音机为例。
三、 实验步骤1. 超外差式收音机电路分析⑴.组成框图与工作原理基本框图见图1-1。
从天线接收下来的信号, 经输入回路选频后, 与收音机本身产生的本振信号, 共同送入变频级, 通过变频级的非线性作用, 在变频级负载上产生新的频率成份, 再经过选频网络选出中频信号, 其频率f中=fL+fS。
调幅收音机为465KHZ 。
这个中频信号再经过中频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。
扬声器2. 超外差式收音机的特点⑴、中频频率较低, 电路设计方便, 并且容易得到稳定的放大量。
⑵、中频频率固定, 因此可设计成较为复杂的谐振放大器, 同时可以是多级, 增益大大输入电路 高频放大器 变频器 中频放大器 检波器 低频电压放大器 低频功率放大器提高, 整机灵敏度很高。
⑶、由于中频放大器的负载可以复杂谐振回路, 选频特性好, 使整机选择性得以提高。
⑷、超外差式收音机的电路复杂, 而且调试较困难, 容易出现多种干扰和产生振荡。
3. 实验电路原理图四、安装与焊接电子产品因元件损坏或性能改变而引起工作不正常占绝大多数。
因此在安装前必须对所有元器件逐一进行严格筛选, 目的是选用合格品, 剔除残次品, 只有这样, 才能保证整机的性能指标达到设计要求。
⑴、安装:安装要求：元件全部采用立式安装, 所有元件高度以不高于中周为宜。
引线不要太长, 以免产生分布电容, 引起寄生振荡。
或引线相碰形成短路。
元件有字的一面朝外, 便于查找。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频课设实验报告课题：超外差收音机一、实验目的1、收音机是最常用的家用电器之一，通过实践在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。
2、学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
3、接触电学知识，实现理论联系实际，并为后续专业课程的学习打下一定的基础。
二、工作原理超外差收音机工作原理框图如下图所示,它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。
超外差收音机工作原理框图S66E收音机电原理图S66E收音机装配图1、输入回路（1）作用：从天线接收信号并选择出所需信号，传送到下一级电路，同时抑制不需要的信号。
（2）工作原理：输入回路是一个由可变电容器Ca、输入调谐线圈L1组成LC并联调谐回路，不同频率电磁波在输入回路中感应出不同回路的电动势，例如：通过双联电容调台f0＝，通过调得频率与某电台的信号频率相同，则在回路中产生谐振，此时回路呈阻性,电流最大，在线圈L1上产生的压降最大,送入晶体管基极的电压也最大；其他不符合谐振回路谐振频率的电台信号，则产生微弱电压信号，认为被输入回路抑制掉了。
改变Ca可获得不同的谐振频率，即实现调台。
一般线圈L1取60～100圈，L2为L1的1／10左右。
输入回路要能调谐到所需接收的整个频段内的各个电台信号。
fmax＝1605 kHｚ，fｍin＝535 kHz。
2、变频电路变频电路的作用：变频电路的作用是把输入电路输送过来的高频调制信号变换为固定频率的中频调制信号。
有如下优点：(1) 可以自行选择容易工作的放大中频，以便适合于管子和电路的性质，能在稳定得条件下获得最大放大值，(2)固定了中频，电路将不因外来频率的差异而影响工作，各频带能得到均匀的放大，对高频信号有利。
(3) 中频放大电路是一个调谐好了的带有滤波性质的电路，所以收音机的选择性指标很高。
变频电路的组成和工作原理：变频电路由VT1(9018F,β=55 ~80),T2,T3,R1,R2,C1等组成的自激式变频电路, 其电原理图如图:变频电路电原理图选出的信号(fs)与本机振荡信号(fr)混频成465khz的中频信号以及二次谐波及和频，差频分量，差频分量fr-fs即需要的中频信号。
所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz 变频电路的工作原理是:本振回路由T2、Cb组成，它是互感耦合共基调射式的LC振荡电路。
T2抽头是为了减小晶体管的输入阻抗对振荡回路的影响。
本振信号通过耦合电容C2注入到VT1的发射极，它与输入回路耦合到VT1管基极的高频调幅信号在VT1管中混频，由于VT1的集电极为单调谐的谐振回路（中周）,其谐振频率为（fr—fs）=465kHz, 即为二者的差频465kHz的中频信号，,而其他频率的信号被滤除,然后再将中频信号送入中放电路去放大。
为了提高电路的稳定性，兼顾变频和振荡性能，静态工作电流一般取为0.3～0.4mA。
3、中放级（1）中放级的组成：中放级由VT2(9018F,β=80~120), T3等组成, 其电原理图如图1.2.3所示。
（2）中放级的作用和工作原理中放电路的作用：A、提高接收灵敏度；B、提高选择性。
指标。
质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
中放级的工作原理:从T3次级输入的中频信号加到VT2的基极,经中放管VT2放大,其负载也是单调谐中频变压器T4。
其中频变压器调谐于465kHz的中频频率上，以提高整机的灵敏度、选择性和减小失真。
中放(VT2)加有自动增益控制，以使强、弱台信号得以均衡，维持输出稳定。
中放管采用了硅管，其温度稳定性较好，VT2管因加有自动增益控制，静态电流不宜过大，以提供检波级所必须的功率，故静态电流在0.5～0.8mA范围。
4、检波级和自动增益控制电路（1）检波级的组成：检波级由VT3(9018F,β=80~120),C5,RP等组成的。
（2）检波级的作用和工作原理:检波级的作用是从中频调幅信号中取出音频信号。
原理：中频调幅信号通过VT3得到含多种频率的电压，再经过电容C5滤波，取出音频信号和直流分量, 而直流分量与信号强弱成正比。
音频信号通过音量控制电位器音频信号由C6耦合到低放级去放大。
电位器RP是音量调节电位器兼作电源开关。
重点：自动增益控制（简称AGC）。
收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。
在本收音机中,自动增益控制电压从VT3的集电极取出，当输入信号增强时，通过VT3电流IC3增大，IC3的增大使得VT3的集电极电位降低，这又使中放管VT2的基极电位下降，从而是VT2的增益下降。
调整R4使VT2的集电极电流在0.3--0.7mA范围内，检波后的残余中频及高次谐波由C4,C3和R3组成的RCπ型滤波电路予以滤除5、低放级(1)低放级的组成：低放级由VT4(9014,β=120~180),T5等组成(2) 低放级的作用和工作原理:低放级的作用是放大音频信号,也叫低频放大级的激励级，低放级的工作原理是:从RP音量电位器输入的音频信号经C6后,加到VT4的基极B,放大后经T5送到功率输出级,采用T5是为了实现与功率输出级阻抗匹配,它工作电流较大,一般取4～7mA范围。
6、功率输出级功率输出级由VT5、VT6和输入变压器T5等组成, 其中为乙类推挽功放电路,这种电路阻抗匹配性能好,有足够的功率去驱动扬声器功率输出级的工作原理是:在信号的一个周期内，VT5、VT6两管轮流导通，最后在输出端相互叠加，结果在负载扬声器上合成完整的不失真的波形。
在原理图中，对直流通路而言，VT5、VT6是相互串联的，对交流通路而言，VT5、VT6是相互并联的，且都为射极输出器，VT6 级为实际上的射极输出器，VT5为等效的射极输出器。
因为，当信号为负半周时，VT6导通、VT5截止，电源通过VT6、扬声器给C9充电，充电路径为：Ｅ＋→扬声器→Ｃ9→VT6→Ｅ－；当信号为正半周时，VT6截止、VT5导通，VT5导通时，由于VT5导通时的V ce约为0.3V左右,而C9两端的电压因VT6导通时充电时约为+3V,因此C9放电, 放电电路径为：Ｃ9+→扬声器→VT5C,E→Ｃ9-,因此,放电是靠C9在信号为负半周时充的电压而提供的,这样在扬声器上得到一个完整周期的，不失真的波形;所以，VT5、VT6组成的功放级都可看成是射级输出器。
又因对交流而言，两管是并联的，而射级输出器的优点之一是输出阻抗低，所以，功放级可直接与扬声器相连，不需要输出变压器进行阻抗变换。
三、安装与调试1、安装要求：在动手焊接前先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。
（1）电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。
电解电容紧贴电路板立式安装焊接，太高会影响后盖的安装。
（3）磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回磨插几次即可自动镀上锡，四个线头对应的焊在线路板的铜箔面。
（4）由于调谐用的双联拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚焊接前先用斜口钳剪掉，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚及接地焊片，双连的三个引出脚，电位器的开关脚和一个引脚脚。
（5）耳机插座的安装：焊接时速度要快一面烫坏塑料部分而导致接触不良。
（6）发光管的安装：先将发光管装在机壳上，将发光管对准机壳上的发光管的孔后来在焊接发光管。
（7）喇叭安放挪窝而后在用电烙铁将周围的三个塑料庄子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。
2、调试过程：测量电流，电位器开关关掉，装上电池，用万用表的50mA档表装跨接在电位器开关的两端（黑表笔接电池负极，红表笔接开关的另一端），若电流指示小于10mA，则说明可以通电，将电位器开关（音量旋至最小即测量静态电流）用万用表分别依次测量D，C，B，A四个电流缺口，若被测量的数字在规定的参考值左右即可用烙铁将这四个缺口依次连通，再把音量开到最大，调双连拔盘即可以到电台。
在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，并不要影响调谐拔盘的旋转和避开螺丝桩子，电路板挪位后再上螺丝固定，这样一台收音机就安装完毕了。
当测量不在规定电流值左右应检查三极管的极性有没有装错，中周、输入变压器是否装错位置以及虚焊等，若测量哪一级电流不正常则说明那一级有问题。
3、技术指标（1）静态电流：（2）静态功耗：四、进一步的分析试验中电路板有些欠考虑的地方，1.比如有一个电阻引脚距离非常近，焊接时很不方便，引脚导线会与中间电阻接触，从而使电阻在电路中的实际大小与电阻数值不符。
应当适当加大引脚间距离2且a,b,c,d四点位置与线圈顺序不同，在焊接时容易将线圈弄断，可以稍微改变电路板的结构，解决此问题。
3.中放中有电位器来改变阻值，起到控制音量的效果，但是有些同学的声音还是够大，除去中周谐振频率的因素，实验中也说明了可以改变r4的值来调整声音的大小，但是却没有给相关的器材，可以加入一个28kΩ或者25kΩ的电阻，以便在声音小的时候替换r4.4.磁棒线圈的位置与输出声音有很大的关系，但是收音机中却没有给固定的结构，导致盖上收音机盖子以后磁棒有滑动的空间，可能会很大影响收听效果。
5、总结通过这次课设，虽然遇到了一些问题，但一方面我学习并基本掌握了超外差收音机的原理，大致了解了收音机各个部分的工作方式；另一方面通过实践在了解收音机基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见的故障。
而且还进一步学会了一些常用电工工具、仪表、开关元件等的使用方法。
