设备标志牌填写规范
特种设备标识牌标准
特种设备标识牌标准
特种设备标识牌的标准如下：
1.标志内容应准确、醒目、明显，文字应规范、简明、易懂，符合
国家标准要求。
2.标志材质应具有防水、防污染、耐磨损、耐候性等性能要求。
3.标志颜色应符合国际、国家标准规定。
红色代表禁止、危险，黄
色代表警告，蓝色代表指令、提示，绿色代表安全、合法。
4.标志尺寸应符合规定。
具体要求如下：
●当标志尺寸不足60mm ×60mm时，不得在标志内设置图案或
文字。
文字字体大小应在10号及以上。
●当标志尺寸大于等于60mm×60mm时，可以在标志内设置图案
或文字。
文字大小应在7号及以上。
●标志的摆放位置应符合国家、行业标准规定，标志数量应符合安
全生产的要求。
在同一设备上，同一种类的标志不得重复设置。
●标志的设置应注意标志的感性知觉效果，特别是对于颜色、图案
等方面的感性影响，标志在视觉距离上也需要符合不同标志所要求的要求。
5.特种设备使用标志是对特种设备使用、维护、检验、修理等环节
进行标识的一种图形、字样或配合的标志，用来表明特种设备的种类、状态、使用要求等信息。
以上标准仅供参考，具体标准可能会因地区和具体情况而有所不同。

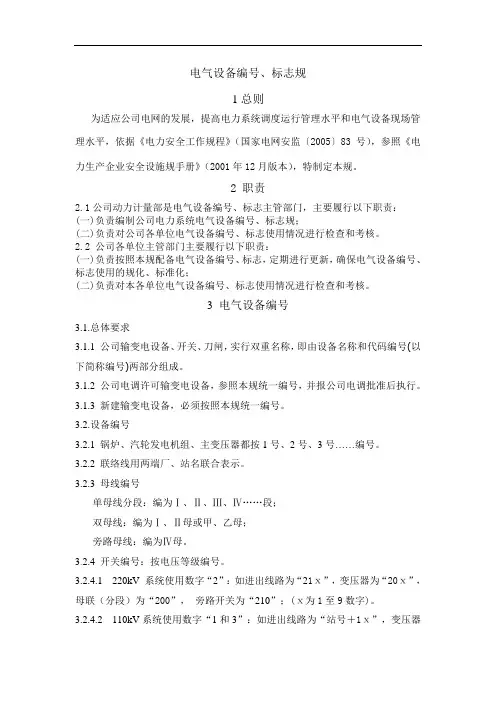

《电气设备编号、标志要求规范》
电气设备编号、标志规1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规手册》（2001年12月版本），特制定本规。
2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规统一编号。
3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
状态标志牌管理规程
扬州四菱电子有限公司设备状态标识管理目的：建立设备状态标识，明示生产状态，避免失误操作，规范生产管理。
范围：适用于所有生产设备。
一、设备状态标识的外观及内容：1、目前主要生产设备上都安装了设备状态标识牌（共计158套），设备状态标识牌底板为长240mm×宽140mm（材质为亚克力材质），设备状态标识牌内容包括设备卡、设备状态两部分组成。
2、设备卡部分内容包括：设备名称、编号、型号、使用部门、管理者、责任人、检定周期、检定日期等八项。
3、设备状态部分内容包括：运行、待修、维修、停机、封存等五项。
3.1运行：绿底黑字，表示该设备性能完好，正处于运行状态；3.2停机：蓝底黑字，表示该设备性能完好，但处于暂时停用状态；3.3待修：黄底黑字，表示该设备出现故障，等待修理后才能正常使用，禁止使用；3.4维修：红底黑字，表示该设备正处于修理状态，禁止使用；3.5封存：灰底黑字，表示该设备目前已停用，禁止使用。
二、设备状态标识牌（状态部分）的使用：1、责任人每天开机前应检查设备状态标识牌所指示的状态位置，当设备开启运行时，设备状态标识应处于“运行”状态；2、对于当日不用的设备应将设备状态标识牌调整到“停机”状态，待下次使用时再调整至“运行”状态；3、当设备发生故障时，由责任人报告设备管理者检查确认故障存在，将设备状态标识牌调整至“待修”状态，并填好设备报修单，通知维修人员检查故障原因；4、维修人员对故障设备进行检查、维修时，应将设备状态标识牌调整到“维修”状态，此时操作者禁止使用该设备，直至维修完毕由维修人员通知设备管理者和责任人，并将设备状态标识牌调整至“运行”或“停机”状态；5、封存设备由生产部统一管理，任何人不得擅自使用。
三、设备状态标识牌（设备卡部分）的使用：1、设备卡由公司设备检定人员定期对设备进行检定后按时更换；2、各使用部门若发现有设备卡污损应及时上报，由生产部安排重新填写更换。
四、各部门设备责任人应正确使用设备状态标识牌，各设备管理者应对所管理的设备进行监督管理。
电气设备的编号和标志规范完整版本
《电气设备编号、标志规范》1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。
2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规范统一编号。
3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
配电柜标识牌规范
配电柜标识牌规范配电柜是指供电用的设备柜，主要包括电流互感器、电压互感器、保护设备和电能计量装置等电器设备。
为了正确、清晰地标识配电柜，确保人员操作的安全和设备的正常运行，制定配电柜标识牌规范是必要的。
1.标识牌的位置和固定：配电柜标识牌应放置在配电柜门或者柜体显眼位置，确保易于观察和识别。
标识牌应采用固定的方式，固定牢靠，不易脱落。
可使用螺丝、胶水等方式固定。
2.标识牌的内容：标识牌上应包含以下内容：（1）配电柜的名称：标明配电柜的名称，如“主配电柜”、“楼层配电柜”等。
（2）配电柜的编号：标明配电柜的编号，可使用数字、字母或者组合形式表示。
（3）电压等级：标明配电柜所处的电压等级，如“220V”、“380V”等。
（4）额定电流：标明配电柜的额定电流，如“100A”、“200A”等。
（5）保护装置标志：标明配电柜所装备的保护装置，如“过载保护器”、“短路保护器”等。
（6）使用注意事项：标明与配电柜相关的使用注意事项，如“切勿乱动配电柜内部设备”、“慎重操作电源开关”等。
3.标识牌的尺寸和字体：标识牌的尺寸应根据配电柜的大小和安装位置进行确定，以确保易于观察和识别。
字体大小应适中，保证清晰可辨。
一般情况下，标识牌的尺寸不小于10cm×10cm，字体高度不小于1.5cm。
4.标识牌的颜色：标识牌的颜色应明显与配电柜的颜色区别开来，以便于识别。
一般情况下，标识牌的背景色为白色，文字和图案的颜色为黑色。
同时，可以使用其他醒目的颜色作为标识牌的辅助色，如黄色、红色等。
5.标识牌的制作材料：标识牌应使用防火、耐高温、耐酸碱腐蚀的材料制作。
一般可采用铝板、不锈钢板、亚克力板等材料制作标识牌。
标识牌应平整光滑，不得有明显的瑕疵和变形。
6.标识牌的维护和更换：标识牌应定期进行维护，保持清洁、光亮。
如发现标识牌有损坏、褪色等情况，应及时更换。
更换标识牌时，应确保新标识牌与原标识牌的内容一致。
正确的标识配电柜是保证人员操作安全和设备正常运行的重要措施。

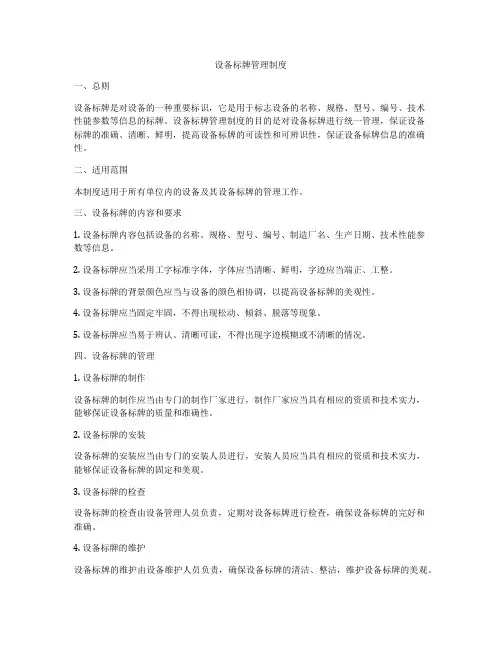

设备标牌管理制度
设备标牌管理制度一、总则设备标牌是对设备的一种重要标识，它是用于标志设备的名称、规格、型号、编号、技术性能参数等信息的标牌。
设备标牌管理制度的目的是对设备标牌进行统一管理，保证设备标牌的准确、清晰、鲜明，提高设备标牌的可读性和可辨识性，保证设备标牌信息的准确性。
二、适用范围本制度适用于所有单位内的设备及其设备标牌的管理工作。
三、设备标牌的内容和要求1. 设备标牌内容包括设备的名称、规格、型号、编号、制造厂名、生产日期、技术性能参数等信息。
2. 设备标牌应当采用工字标准字体，字体应当清晰、鲜明，字迹应当端正、工整。
3. 设备标牌的背景颜色应当与设备的颜色相协调，以提高设备标牌的美观性。
4. 设备标牌应当固定牢固，不得出现松动、倾斜、脱落等现象。
5. 设备标牌应当易于辨认、清晰可读，不得出现字迹模糊或不清晰的情况。
四、设备标牌的管理1. 设备标牌的制作设备标牌的制作应当由专门的制作厂家进行，制作厂家应当具有相应的资质和技术实力，能够保证设备标牌的质量和准确性。
2. 设备标牌的安装设备标牌的安装应当由专门的安装人员进行，安装人员应当具有相应的资质和技术实力，能够保证设备标牌的固定和美观。
3. 设备标牌的检查设备标牌的检查由设备管理人员负责，定期对设备标牌进行检查，确保设备标牌的完好和准确。
4. 设备标牌的维护设备标牌的维护由设备维护人员负责，确保设备标牌的清洁、整洁，维护设备标牌的美观。
五、设备标牌的变更和更换1. 设备标牌内容需要变更的，应当经过相关部门的审批和签字确认后方可进行。
2. 设备标牌因损坏、变形、褪色等原因需要更换的，应当由设备维护人员及时更换，确保设备标牌的准确和完整。
3. 设备标牌更换后，应当立即对更换后的设备标牌进行检查，确保设备标牌的准确和美观。
六、设备标牌管理的责任人设备标牌的管理工作由相关部门的设备管理人员负责，其具体职责包括：1. 负责设备标牌的制作、安装、检查、维护等工作；2. 负责设备标牌的更换和变更审批，并确保更换和变更后的设备标牌准确、清晰、鲜明；3. 负责对设备标牌管理工作的监督和检查，确保设备标牌管理制度的有效实施。
电气设备编标志规范
电气设备编号、标志规范1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。
2 职责公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规范统一编号。
.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
06-01设备设施标识规范
设备设施标识规范版本: D受控号:状态:编制：张帮明审核：杨瑞睿批准：王杰2017—06—01发布2017—07—01实施1 目的为加强设备设施现场的规范化管理，便于区别和操作，促进安全生产，提高企业形象，特制订本规范。
2 术语本规范所称标识指设备、管道外表面的基本色和局部范围设置的关于设备位号、介质名称、流向箭头等信息的标识。
3 范围本规范适用于公司所属设备、管道等设备设施的表面色和标识。
4 设备表面色的规定4.1设备的表面色规范。
静设备动设备序号设备类别表面色序号设备类别表面色1 空气储罐驼灰RAL 7032 1 泵天酞蓝RAL 50122 氧气储罐天蓝RAL 5015 2 电机铜锈绿 RAL 60003 氮气储罐黄色RAL 1017 3 压缩机天酞蓝RAL 50124 气柜黑色 4 风机天酞蓝RAL 50125 物料储罐驼灰RAL 7032 5 离心机天酞蓝RAL 50126 联轴器朱红RAL 30006 球罐近于白色的浅灰色RAL10137 塔驼灰RAL 70327 碳钢烟囱驼灰RAL 70328 冷换设备驼灰RAL 70328 火炬驼灰RAL 70329 反应器驼灰RAL 70329 防护罩黄色RAL 101710 工业炉驼灰RAL 703210 消防设备大红RAL 200211 锅炉驼灰RAL 703211 行车橘红 RAL 200112 其他驼灰RAL 703212 电动葫芦铜锈绿 RAL 6000备注其他是指（1～7）以外的其他容器，基座随主体设备13冷冻机组、真空机组不来梅蓝色RAL 5021本色；若主体设备为不锈钢，基座为驼灰色。
4.2设备出厂色与本规范不相符合时，在设备订货时应向制造商提出表面色要求。
4.3电气、仪表设备的表面色规范。
序号名称表面色备注1 开关柜电视灰RAL 7047内表面象牙色2 配电盘电视灰RAL 7047内表面象牙色3 变压器电视灰RAL 70474 动力或照明配电箱电视灰RAL 70475 操作台电视灰RAL 7047内表面象牙色6 仪表盘电视灰RAL 7047内表面象牙色7 现场仪表箱电视灰RAL 70478 就地仪表电视灰RAL 70479 电缆桥架、电线槽电视灰RAL 7047镀锌或铝合金不涂漆，玻璃钢为铜锈绿 RAL 60004.4表中未包括的设备除保持材质本色外，其他设备的表面色宜为天酞蓝。
