09MnNiDR低温钢焊材性能资料
09mnnidr标准

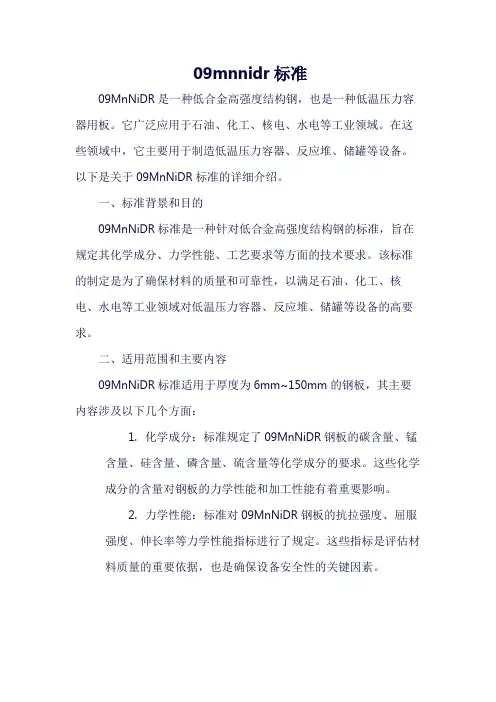

09mnnidr标准09MnNiDR是一种低合金高强度结构钢，也是一种低温压力容器用板。
它广泛应用于石油、化工、核电、水电等工业领域。
在这些领域中，它主要用于制造低温压力容器、反应堆、储罐等设备。
以下是关于09MnNiDR标准的详细介绍。
一、标准背景和目的09MnNiDR标准是一种针对低合金高强度结构钢的标准，旨在规定其化学成分、力学性能、工艺要求等方面的技术要求。
该标准的制定是为了确保材料的质量和可靠性，以满足石油、化工、核电、水电等工业领域对低温压力容器、反应堆、储罐等设备的高要求。
二、适用范围和主要内容09MnNiDR标准适用于厚度为6mm~150mm的钢板，其主要内容涉及以下几个方面：1.化学成分：标准规定了09MnNiDR钢板的碳含量、锰含量、硅含量、磷含量、硫含量等化学成分的要求。
这些化学成分的含量对钢板的力学性能和加工性能有着重要影响。
2.力学性能：标准对09MnNiDR钢板的抗拉强度、屈服强度、伸长率等力学性能指标进行了规定。
这些指标是评估材料质量的重要依据，也是确保设备安全性的关键因素。
3.工艺要求：标准还规定了09MnNiDR钢板的冶炼方法、浇注温度、轧制工艺等工艺要求。
这些要求对保证材料的质量和稳定性具有重要意义。
4.检验方法：标准中还规定了09MnNiDR钢板的检验方法，包括试样的制备、拉伸试验、冲击试验等。
这些检验方法能够有效地评估材料的性能和质量。
5.标识和追溯：标准要求对09MnNiDR钢板进行标识和追溯，以确保材料的质量控制和可追溯性。
这种标识和追溯制度有助于在材料使用过程中及时发现和解决问题。
三、与其它标准的比较09MnNiDR标准与其它标准如GB/T 3531-2014《低温压力容器用低合金高强度钢板》、GB/T 19879-2014《压力容器用爆炸不锈钢复合钢板》等相比，其主要区别在于应用领域和化学成分。
09MnNiDR标准主要用于低温压力容器领域，而其他标准则主要用于高温压力容器或普通压力容器领域。
09MnNiDR钢焊接接头的低温韧性控制
表 4 焊缝及 HAZ 低值冲击韧性 J
编号
- 60 ℃
焊缝
HAZ
96 - 34 86 ,88 ,92 51 ,77 ,155
(89)
(94)
96 - 35 95 ,85 ,37 103 ,49 ,101
(72)
(84)
96 - 38 21 ,74 ,66 136 ,78 ,74
(54)
(96)
表 3 焊接接头常温拉伸和弯曲性能
编号
96 - 34
96 - 35 96 - 36 96 -522 ,528
538 ,549 503 ,494 534 ,531 529 ,532
断裂位置 弯曲试验 ( d = 3 a) 母材 α= 100°面弯 、背 弯各 2 件合格
A 4. 0 0. 08 0. 33 1. 28 0. 011 0. 013 1. 03 0. 04 0. 03
焊后对焊缝进行了外观检验 ,表面无气孔 、夹
22
安 装 2000 年 10 月
渣 、未熔合和咬边等缺陷 ,依照 JB4730 - 94 进行了 焊缝 X 射线无损探伤 ,所有试板均为 Ⅰ级 。
所有焊接试板横向弯曲性能均达到jb470892的要求各有二件试样面弯背弯合格除了9637试板之外其它所有试板70低温冲击韧性大于2736焊缝70各有一个试样低于27但根据jb708条对冲击合格指标的规定每个区三个试样的平均值应不低于母材标准规定值并且至多允许有一个试样的冲击功低于规定值但不低于规定值的70故确定9638和96接接头70下的冲击韧性试样全部合格
压力容器09MnNiD
一、压力容器用低温钢及其焊接特点GB150-1998《钢制压力容器》附录C规定，设计温度低于或等于－20℃的钢制压力容器为低温容器。
众所周知，钢材在低温条件下工作时具有冷脆性。
衡量低温钢性能的主要指标是低温韧性，即低温下的冲击韧性和脆性转变温度，钢的低温冲击韧性越高，脆性转变温度越低，则该钢低温韧性越好。
钢的成分和组织对低温性能都有显著影响，磷、碳、硅使钢的脆性转变温度升高，其中尤以磷、碳最为显著，而锰和镍会使脆性转变温度降低，对低温韧性有利。
钢中含镍量增高时，可以使其在更低的温度下保持相当高的冲击韧性。
一般来说，具有面心立方晶格的金属，其韧性随温度的变化极小，18-8型奥氏体不锈钢就是由于具有面心立方晶格，故在很低的温度下仍具有较高的冲击韧性。
此外，钢的晶粒越细，低温冲击韧性越好。
低温钢就是通过严格控制钢材中的碳、硫、磷含量或加入一些钒、铝、钛和镍等合金元素，达到固溶强化、晶粒细化之目的，并通过正火或正火+回火处理来细化晶粒，使组织均匀化或使钢具有面心立方晶格，从而使钢在低温下具有足够的低温韧性及抵抗脆性破坏的能力，以保证设备在低温条件下能安全运行。
低温钢一般可分为无镍和含镍两大类。
无镍钢的最低使用温度为-50℃，含镍钢最低使用温度根据含镍量的多少范围在-60℃~-196℃之间，-196℃以下则使用奥氏体不锈钢，有关奥氏体不锈钢的焊接在介绍不锈钢焊接时再作详细叙述，表为部分典型的低温钢的低温冲击韧性指标。
部分典型的低温钢的低温冲击韧性对不含镍的低温钢而言，由于其含碳量低，其他合金元素含量也较少，故其淬硬倾向和冷裂倾向都小，因而具有良好的焊接性能，一般可不预热或用较低的预热温度来进行焊接，当板厚较厚或低温环境下焊接时，才需要一定的预热温度。
所以，这一类钢焊接时，只要选择相匹配的焊材和合适的工艺，保证焊缝及热影响区的低温韧性是不成问题的。
含镍低温钢由于添加了镍，虽然对冷裂纹倾向影响不显著，但却增大了热裂纹的倾向，必须严格控制钢及焊材中的碳、硫、磷含量，同时采用合适的焊接规范，使焊缝有较大的焊缝成形系数，即避免形成窄而深的焊道成形截面，就可以有效地避免热裂纹的产生。
低温钢09MnNiDR焊接工艺评定试验
低温钢09MnNiDR焊接工艺评定试验摘要：通过对低温钢材料09MnNiDR的焊接性分析以及焊接工艺评定，找到了控制低温材料焊接接头低温韧性的方法。
关键词：低温钢；接头韧性；工艺试验前言材料科学的发展促进了国内外石化技术和装备的进步，大型、低温、深冷压力容器在石化和化工装备行业得到越来越广泛的应用。
低温材料的焊接加工技术也成为石化行业装备制造的重要课题。
2014年8月，一重集团苏州重工为江苏某化工企业制造的乙烯气化装置，用到了低温材料09MnNiDR钢板，由于公司在低温材料焊接方面积累的经验较少，所以工艺人员在查阅相关资料和同行经验的基础上，拟定出了焊接工艺规程进行工艺评定。
1.焊接性分析09MnNiDR钢为铁素体+少量珠光体型低温钢，GB3531-2008规定其在-70℃冲击吸收能量（KV2/J）大于或等于34J，其含碳量低，主要合金元素为Mn、Ni。
Mn主要用来通过固溶强化提高钢的强度，Ni能改善铁素体的低温韧性，并能显著降低钢的冷脆转变温度。
09MnNiDR钢焊接接头最难保证的是焊缝和热影响区组织的低温韧性，如果焊接工艺参数选择的不合理或者焊材等别的焊接主要因素不匹配，就会出现焊接气孔、夹渣等缺陷，焊接接头的低温韧性则很难达到要求。
2.焊接工艺评定试验工艺评定试验按照NB/T47014-2011的有关规定进行。
着重进行焊接接头焊缝区和热影响区抗低温冲击试验。
所选试验母材的规格和力学性能见表1。
2.1 焊接方法的确定根据公司产品的结构特点，结合公司设备、焊接人员具体情况综合考虑，我们决定做两种焊接方法的工艺评定。
分别是钨极氩弧焊（焊态）、钨极氩弧焊（消应力热处理）、焊条电弧焊（焊态）、焊条电弧焊（消应力热处理）。
焊四块试板进行力学性能检测。
2.2 焊材的选用根据NB/T47015-2011的推荐和查阅焊接手册，手工氩弧焊选用纯度为99.99%的氩气保护，焊丝选用ER55-Ni3，规格为∮2.0.手工焊条电弧焊选用牌号为W707Ni，规格为∮3.2和∮4两种规格。
09mnnidr-09MnNiDR的简介
09mnnidr-09MnNiDR的简介09表⽰C的含量约为0、09％，Mn表⽰Mn的含量约为1％，Ni表⽰存在微量的合⾦元素，⼀般⾼于0、30是合⾦元素。
它需要表达。
D表⽰“低温”是拼⾳的第⼀个字母。
R表⽰“容器”，是拼⾳的第⼀个字母。
09mnnidr是碳钢吗。
什么材料？[1]低温容器钢。
[2]仪表钢：⽤于制造压⼒容器或其他类似设备的钢种，⽤于⽯油，化⼯，⽯化，⽓体分离以及⽓体的存储和运输。
它包括碳钢，碳锰钢，微合⾦钢，低合⾦⾼强度钢和低温钢。
⼯作温度⼀般为-20℃⾄℃，有些可以达到℃。
碳钢和碳锰钢是压⼒容器等中使⽤最⼴泛的钢。
微合⾦钢包括铁素体-珠光体钢和贝⽒体-针状铁素体钢。
低合⾦⾼强度钢包括钢等；低温钢是指在-20°C以下使⽤的压⼒容器钢，例如钢等。
：与材料有什么区别？1、它是普通的低合⾦钢，锅炉和压⼒容器的特殊钢，以及锅炉和压⼒容器的常⽤材料。
它具有⾼强度和良好的塑性韧性。
15MnNiDR。
2、它是⽤于低温压⼒容器的钢板。
主要⽤于⽯油和化⼯设备的脱⼄烷塔，CO2吸收塔，中压闪蒸塔，冷却器，脱⼄烷塔，重吸收塔，压缩机壳体，丙烷低温储罐等。
1、钢是具有屈服强度等级的压⼒容器专⽤板。
它具有良好的综合机械性能和加⼯性能。
磷和硫的含量略低于普通钢。
除了⽐普通钢更⾼的拉伸强度和伸长率要求外，还需要确保冲击韧性。
它是⽬前我国压⼒容器中使⽤最⼴泛的钢板。
2、该钢是铁素体+少量的珠光体型低温钢。
由于碳含量低，它是⼀种以Mn和Ni为主要合⾦的低合⾦结构钢。
09mnnidr是09是什么意思。
3、 Mn主要通过固溶强化来提⾼钢的强度，⽽Ni可以提⾼铁素体的低温09MnNiDR韧性，并且具有显着降低冷脆转变温度的作⽤。
它的碳当量⼩于或等于0、44、硬化趋势⼩，不易形成冷裂纹，焊缝具有良好的可塑性和韧性，通常不需要预热。
当板的厚度超过⼀定厚度，接头的刚性相对较⼤或碳当量较⾼时，应考虑进⾏预热。
但是，预热温度不能太⾼，否则受热影响区的晶粒会长⼤，氧化物会在晶界处沉淀。
09mnnid材质标准

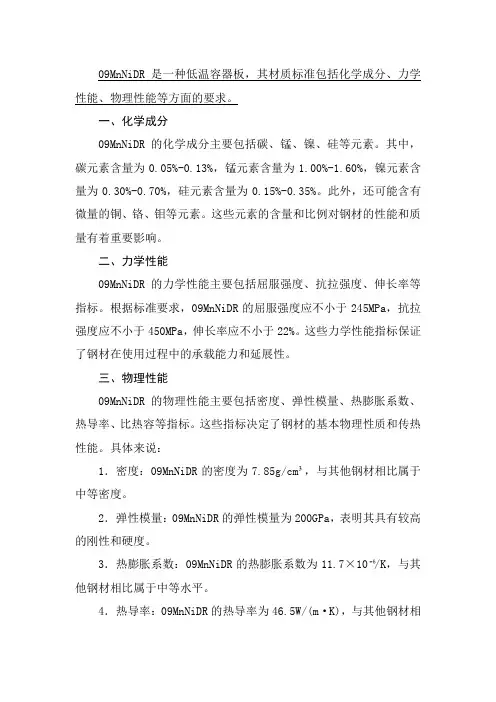

09MnNiDR是一种低温容器板，其材质标准包括化学成分、力学性能、物理性能等方面的要求。
一、化学成分09MnNiDR的化学成分主要包括碳、锰、镍、硅等元素。
其中，碳元素含量为0.05%-0.13%，锰元素含量为1.00%-1.60%，镍元素含量为0.30%-0.70%，硅元素含量为0.15%-0.35%。
此外，还可能含有微量的铜、铬、钼等元素。
这些元素的含量和比例对钢材的性能和质量有着重要影响。
二、力学性能09MnNiDR的力学性能主要包括屈服强度、抗拉强度、伸长率等指标。
根据标准要求，09MnNiDR的屈服强度应不小于245MPa，抗拉强度应不小于450MPa，伸长率应不小于22%。
这些力学性能指标保证了钢材在使用过程中的承载能力和延展性。
三、物理性能09MnNiDR的物理性能主要包括密度、弹性模量、热膨胀系数、热导率、比热容等指标。
这些指标决定了钢材的基本物理性质和传热性能。
具体来说：1．密度：09MnNiDR的密度为7.85g/cm³，与其他钢材相比属于中等密度。
2．弹性模量：09MnNiDR的弹性模量为200GPa，表明其具有较高的刚性和硬度。
3．热膨胀系数：09MnNiDR的热膨胀系数为11.7×10⁻⁶/K，与其他钢材相比属于中等水平。
4．热导率：09MnNiDR的热导率为46.5W/(m·K)，与其他钢材相比属于较高水平。
这意味着它在传热方面具有较好的性能。
5．比热容：09MnNiDR的比热容为473J/(kg·K)，与其他钢材相比属于中等水平。
这表明其在吸收和释放热量时具有较好的平衡能力。
6．电阻率：09MnNiDR的电阻率为1.5×10⁻⁷Ω·m，与其他钢材相比属于较高水平。
这表明其在导电方面的性能较好。
四、制造工艺在制造过程中，需要对09MnNiDR的元素含量、比例和热处理参数进行精确控制，以保证钢材的性能和质量。
09MnNiDR低温压力容器钢板的试验及焊接检验探析
09MnNiDR低温压力容器钢板的试验及焊接检验探析摘要：改革开放以来，各种各样的新技术逐渐兴起，在一定程度上促进了国民经济的发展，尤其是低温压力容器的使用，更是具有非常大的作用，然而，由于过程中存在的诸多因素，致使其真正作用无法发挥，严重影响对该容器的使用。
对此，本文将针对09MnNiDR低温压力容器钢板的试验及焊接检验进行简要研究。
关键词：09MnNiDR低温压力容器钢板焊接检验所谓的低温压力容器在各个行业中的应用越来越广泛，特别是在煤化工项目中，比如，经常出现的CO2对塔的吸收等，都可以将其称之为压力容器。
在对这种容器进行制作的过程中，发现它所使用的低温材料和其他材料相比，比较特殊。
下面，本文将借助一个具体实例，简要对其进行介绍。
一、材料选用及改进所谓的09MnNiDR低温压力容器钢板主要就是由无镍和含镍组成，它们之间的温差比较大，因此，更容易在制作过程中使用。
基于这种情况，在对该容器设计时，对材料的选择十分重要，这就需要在对材料进行选择时，首先注意它的供应商是否优秀，毕竟只有优秀的供应商才能提供较好的材料。
某项目中所使用的吸收塔主要采用的是09MnNiDR钢板，它在设计过程中也有着一定的要求，主要包括以下几点。
（一）符合规定1、09MnNiDR钢板在进场后应该有针对性的进行逐一检查，这样可以有效预防不合格的产品。
2、钢板在试验过程中，应该逐一进行力学试验，只有在试验过程中不裂的产品才算合格。
由于09MnNiDR钢板是非金属，因此，在对其进行检验时，应该有着相关依据，以免大量破坏，造成经济上的损失。
（二）性能检验在对产品制造前期，应该进行多次试验，这样可以确保它的质量达到相关要求，同时，为了能够在一定程度上有效避免发生的偏差过大，还应该针对同一种类型的样本分别试验，以便确保它的可靠性，根据多种试验，可以得出这样的结果。
1、钢板厚度的t/4处，无论采用怎样的处理工艺，都不会产生任何低值现象。
钢材牌号的含义09mnnidr
钢材牌号的含义09mnnidr钢材牌号的含义 - 09MnNiDR钢材是一种重要的建筑材料，用于制造各种结构和设备。
钢材的牌号是钢材的一种标识方法，可以根据牌号来确定钢材的化学成分、力学性能和用途等信息。
在这篇文章中，我们将着重介绍钢材牌号09MnNiDR的相关内容。
09MnNiDR是一种特殊的钢材牌号，它是一种低温压力容器钢材。
下面我们将从化学成分、力学性能和应用领域三个方面来介绍这个钢材牌号。
1. 化学成分：09MnNiDR的化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、镍（Ni）和钛（Ti）等元素。
其具体的化学成分要求如下：- 碳(C)含量在0.06-0.15%之间；- 硅(Si)含量在0.15-0.40%之间；- 锰(Mn)含量在1.20-1.60%之间；- 磷(P)、硫(S)含量均不超过0.025%；- 镍(Ni)含量为0.30-0.80%之间；- 钛(Ti)含量为0.02-0.06%之间。
这些化学成分的要求保证了09MnNiDR的优良焊接性能和力学性能。
2. 力学性能：09MnNiDR的力学性能是指在不同工作温度和应力条件下钢材的力学特性。
根据标准要求，09MnNiDR钢材的力学性能如下：- 抗拉强度（σb）为490-620 MPa；- 屈服强度（σ0.2）为≥295 MPa；- 延伸率（δ5）为≥16%；- 冲击韧性（KV2/J）：-20℃≥27 J。
这些力学性能的要求保证了09MnNiDR钢材的强度、韧性和可靠性，使其适用于低温压力容器的制造。
3. 应用领域：09MnNiDR钢材主要应用于低温压力容器的制造，如液化气体储罐、液氨储罐、液态石油气储罐等。
由于其具备良好的焊接性能和耐低温性能，可以在-20℃以下的低温环境下工作，因此特别适用于低温条件下的压力容器。
此外，09MnNiDR钢材还广泛应用于石油、化工、制药等行业。
总结：09MnNiDR是一种特殊的钢材牌号，具备优良的焊接性能、力学性能和耐低温性能。
