房屋建筑学 门和窗

10—15mm，装修标准高的建筑，还可在门洞两侧和上方设筒子板(图 10-14a)。
第十章 门和窗》10.2 木门窗构造》10.2.1 平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.1平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.1 平开门的构造 10.2.1.3 门扇
受各种撞击荷载和门扇的重量作用，应有足够的强度和刚度，
故其断面尺寸较大。 （如图10-11） 门框在洞口中，根据门的开启方式及墙体厚度不同分为外平、
居中、内平、内外平四种(如图10-12)。
第十章 门和窗》10.2 木门窗构造》 10.2.1平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.1平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.2 平开窗的构造
第十章 门和窗》10.2 木门窗构造》10.2.2 平开窗的构造
第十章 门和窗》10.2 木门窗构造》10.2.2 平开窗的构造 10.2.2.2 窗扇
常见的木窗扇有玻璃扇和纱窗扇。窗扇是由上、下冒头和边梃榫 接而成，有的还用窗芯(又叫窗棂)分格 (图10-20)。 (1)断面形状与尺寸 窗扇的上下冒头、边梃和窗芯均设有裁口，以便安装玻璃或窗纱。 裁口深度约10mm，一般设在外侧。用于玻璃窗的边梃及上冒头，断 面厚X宽约(35～42)mmX (50～60)mm，下冒头由于要承受窗扇重量， 可适当加大 (图10—20)。 (2)玻璃的选择与安装 建筑用玻璃按其性能有：普通平板玻璃、磨砂玻璃、 压花玻璃 (装饰玻璃)、吸热玻璃、反射玻璃、中空玻璃、 钢化玻璃、夹层玻璃 等。平板玻璃制作工艺简单，价格最 便宜，在大量民用建筑中用得最 广。为了遮挡视线的需要，也选用磨砂玻璃或压花玻璃。对其它几种 玻璃，则多用于有特殊要求的建筑中。 玻璃的安装一般用油灰(桐油灰)或木压条嵌固。为使玻璃牢固地 装于窗扇上，应先用小钉将玻璃卡住，再用油灰嵌固。对于不会受雨 水侵蚀的窗扇玻璃嵌固，也可用小木压条镶嵌(图10—21)。
第十章 门和窗 》 10.1门窗的形式与尺度》10.1.1 门的形式与尺 度
第十章 门和窗》10.1门窗的形式与尺度 》10.1.1 门的形式与尺 度
第十章 门和窗》10.1门窗的形式与尺度 》10.1.1 门的形式与尺 度
第十章 门和窗》10.1门窗的形式与尺度》10.1.1 门的形式与尺度
常用的木门门扇有镶板门(包括玻璃门、纱门)和夹板门。 ①镶板门 是广泛使用的一种门，门扇由边梃、上冒头、中冒头(可作数 根)和下冒头组成骨架，内装门芯板而构成 (图10-15)。构造简单，加工制 作方便，适于一般民用建筑作内门和外门。 门扇的边梃与上、中冒头的断面尺寸一般相同，厚度为40-45mm。宽 度为100～120mm。为了减少门扇 的变形，下冒头的宽度一般加大至 160～250mm，并与边梃采用双榫结合。 门芯板一般采用10一12mm厚的木板拼成，也可采用胶合板、硬质纤维 板、塑料板、玻璃和塑料纱等。当 采用玻璃时，即为玻璃门，可以是半 玻门或全玻门。若门芯板换成塑料纱(或铁纱)，即为纱门。 ②夹板门 是用断面较小的方木做成骨架，两面粘贴面板而成(图10-16)。 门扇面板可用胶合板、塑料面板和硬质纤维板。面板不再是骨架的负担， 而是和骨架形成一个整体，共同抵抗变形。夹板门的形式可以是全夹板门、 带玻璃或带百叶夹板门。 夹板门的骨架一般用厚约30mm、宽30～60mm的木料做边框，中间 的肋条用厚约30mm，宽10～25mm 的木条，可以是单向排列、双向排列 或密肋形式，间距一般为200～400mm，安门锁处需另加上锁木。为使门
第十章 门和窗

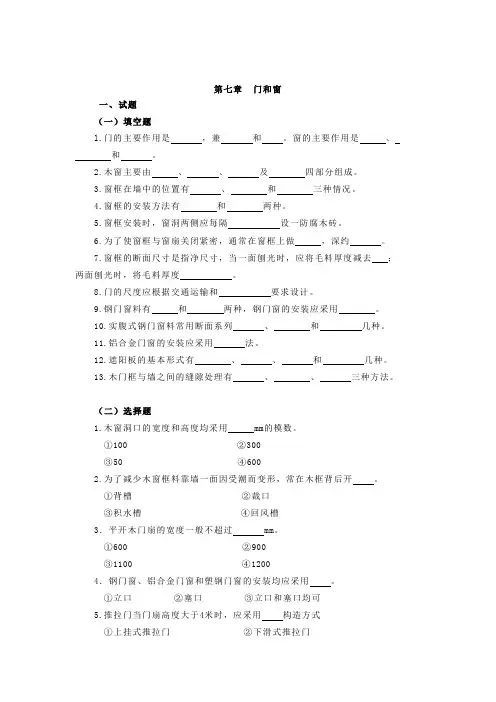

第十章 门和窗 10.1门窗的形式与尺度 10.2木门窗构造 10.3钢门窗构造 10.4铝合金及塑料门窗 10.5遮阳
掌握门和窗的作用，按开启方式和材料的分类。 了解其他门窗形式。
第十章 门和窗 》 10.1门窗的形式与尺度 》10.1.1 门的形式与 尺度 10.1 门窗的形式与尺度 门窗的形式主要是取决于门窗的开启方式，不论其材料 如何，开启方式均大致相同。

第十章 门和窗》10.2 木门窗构造》10.2.1 平开门的构造
10.2.1.2 门框
塞口(又称塞樘子)，是在墙砌好后再安装门框。采用此法，洞口 的宽度应比门框大20—30mm，高度比门框大10—20mm。门洞两侧 砖墙上每隔500～600mm预埋木砖或预留缺口，以便用圆钉或水泥砂 浆将门框固 定。框与墙间的缝隙需用沥青麻丝嵌填(图10-13)。 立口(又称立樘子)，是在砌墙前即用支撑先立门框然后砌墙。框
第十章 门和窗》10.1门窗的形式与尺度》10.1.1 门的形式与尺度
第十章 门和窗》10.1门窗的形式与尺度》10.1.1 门的形式与尺度
10.1.1.2 门的尺度
门的尺度指门洞的高宽尺寸，应满足人流疏散，搬运 家具、设备的要求，并应符合《建筑模数协调经一标准》 的规定。 一般情况下，门保证通行的高度不小于2000 mm，当 上方设亮子时，应加高300~600mm。门的宽度应满足一个 人通行，并考虑必要的空隙，一般为700~1000mm，通常 设置为单扇门。对于人流量较大的公共建筑的门，其宽度 应满足疏散要求，可设置两扇以上的门。
第十章 门和窗》10.1门窗的形式与尺度》10.1.2 窗的形式与尺度
第十章 门和窗》10.1门窗的形式与尺度》10.1.2 窗的形式与尺 度
第十章 门和窗》10.1门窗的形式与尺度 》10.1.2 窗的形式与尺 度
10.1.2 窗的形式与尺度
10.1.2.2 窗的尺度 窗的尺度主要取决于房间的采光、通风、构造做法和建筑造
第十章 门和窗》10.1门窗的形式与尺度 》10.1.2 窗的形式与尺 度
10.1.2 窗的形式与尺度
10.1.2.1 窗的形式
窗的形式一般按开启方式定。而窗的开启方式主要取决于窗的窗扇铰链 安装的位置和转动方式。通常窗的开启方式有以下几种：
①平开窗 铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。有 单扇、双扇、多扇及向内开与向外开之分。平开窗的构造简单，开启灵 活，制作维修均方便，是民用建筑中使用最广泛的窗（图10-7）。
第十章 门和窗》10.2 木门窗构造》10.2.1平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.1平开门的构造
10.2.1.2 门框 门框又称门樘，一般由两根竖直的边框和上框组成。当门带 有亮子时，还有中横框。多扇门则还有中竖框。门框的断面形 状与尺寸取决于门扇的开启方式和门扇的层数，由于门框要承
扇内通风干燥，避免因内外温湿度差产生变形，在骨架上需设通 气孔。为节约木材，也有用蜂窝形浸塑纸来代替肋条的。
第十章 门和窗》10.2 木门窗构造》10.2.1 平开门的构造
第十章 门和窗》10.2 木门窗构造》10.2.2 平开窗的构造 10.2.2 平开窗的构造 窗是由窗框、窗扇(玻璃 扇、纱扇)、五金(铰链、 风钩、插销)及附件(窗帘 盒、窗台板、贴脸板)等 组成(图10-17)。
②固定窗 无窗扇、不能开启的窗为固定窗。固定窗构造简单，密闭性 好，多于门亮子和开启窗配合使用（图10-8） 。
③悬窗 根据铰链和转轴位置的不同，可分为上悬窗、中悬窗和下悬窗 （图10-9） 。
上悬窗铰链安装在窗扇的上边，一般为向外开，防雨好。 下悬窗铰链安装在窗扇的下边，一般向内开，通风较好，不妨雨，不能 作为外窗。 中悬窗是窗扇两边中部装水平转轴，窗扇绕水平轴旋转，开启时窗扇上 部向内，下部向外，对挡雨、通风有利。
第十章 门和窗》10.2 木门窗构造》10.2.1平开门的构造
10.2.1.2 门框 为便于门扇密闭，门框上要有裁口(或铲口)。根据门扇数 与开启方式的不同，裁口的形式可分为单裁口与双裁口两种。 单裁口用于单层门，双裁口用于双层门或弹簧门。裁口宽度要 比门扇宽度大1～2mm，以利于安装和门扇开启。裁口深度一
第十章 门和窗》10.2 木门窗构造 》10.2.2 平开窗的构造 10.2.2.1 窗框
最简单的窗框是由边框及上下框所组成。当窗尺度较大时，应增 加中横框或中竖框；通常在垂直方向有二个以上窗扇时应增加中横框， 在水平方向有三个以上的窗扇时，应增加中竖框。窗框与门框一样， 在构造上应有裁口及背槽处理。裁口亦有单裁口与双裁口之分(图1018)。 窗框断面尺寸应考虑接榫牢固，一般单层窗的窗框断面厚40～ 60mm，宽70～95mm(净尺寸)，中横框 和中竖框因两面有裁口，并 且横框常有披水，断面尺寸应相应增大。双层窗窗框的断面宽度应比 单层窗宽20 -30mm。 窗框的安装与门框一样，分后塞口与先立口两种。塞口时洞口的高、 宽尺寸应比窗框尺寸大10—20mm。 窗框在墙上的位置，一般是与墙内表面平，安装时窗框突出砖面 20mm，以便墙面粉刷后与抹灰面平。框与抹灰面交接处，应用贴脸 板搭盖，以阻止由于抹灰干缩形成缝隙后风透入室内，同时可增加美 观。贴脸板的 形状及尺寸与门的贴脸板相同。 当窗框立于墙中时，应内设窗台板，外设窗台。窗框外平时，靠室 内一面设窗台板。窗台板可用木板，亦可用预制水磨石板（图10-19）
②弹簧门 门扇与门框用弹簧铰链连接，门扇水平开启，分为单向弹簧门和双 向弹簧门，其最大优点是门扇能够自动关闭。 （图10-2.3）
③推拉门 门扇沿着轨道左右滑行来启闭，有单扇和双扇之分，开启后，门扇 可隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间，受力合理，不 易变形，但构造较复杂。 （图10-4） ④折叠门 门扇由一组宽度约为600mm的窄门扇组成，窄门扇之间的铰链连 接。开启时，窄门窗相互折叠推移到侧边，占空间少，但构造复杂。 （图10-5） ⑤转门 门扇由三扇或四扇通过中间的竖轴组合起来，在两侧的弧形门套内水 平旋转来实现启闭。转门有利于室内的隔视线、保温、隔热和防风沙，并且对 建筑立面有较强的装饰性 。 （图10-6）
第十章 门和窗 》10.1门窗的形式与尺度 》10.1.1 门的形式与尺 度
10.1.1.1 门的形式
