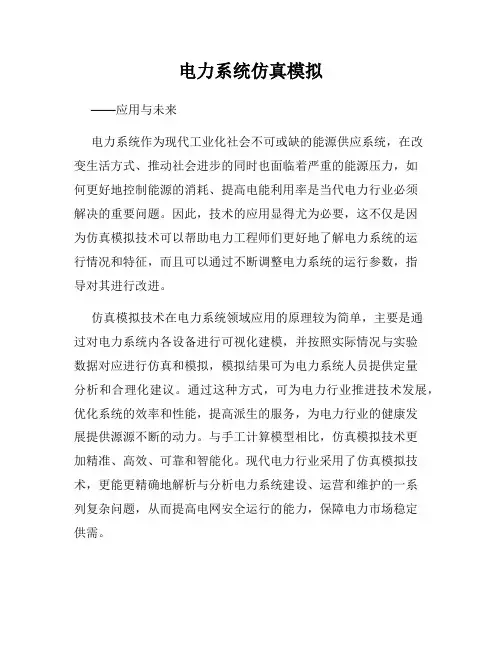

电力系统仿真模拟——应用与未来电力系统作为现代工业化社会不可或缺的能源供应系统，在改变生活方式、推动社会进步的同时也面临着严重的能源压力，如何更好地控制能源的消耗、提高电能利用率是当代电力行业必须解决的重要问题。
因此，技术的应用显得尤为必要，这不仅是因为仿真模拟技术可以帮助电力工程师们更好地了解电力系统的运行情况和特征，而且可以通过不断调整电力系统的运行参数，指导对其进行改进。
仿真模拟技术在电力系统领域应用的原理较为简单，主要是通过对电力系统内各设备进行可视化建模，并按照实际情况与实验数据对应进行仿真和模拟，模拟结果可为电力系统人员提供定量分析和合理化建议。
通过这种方式，可为电力行业推进技术发展，优化系统的效率和性能，提高派生的服务，为电力行业的健康发展提供源源不断的动力。
与手工计算模型相比，仿真模拟技术更加精准、高效、可靠和智能化。
现代电力行业采用了仿真模拟技术，更能更精确地解析与分析电力系统建设、运营和维护的一系列复杂问题，从而提高电网安全运行的能力，保障电力市场稳定供需。
电力系统仿真技术的应用，从入门学习到工程模型的复杂验证，都离不开各类仿真技术的支持。
仿真模拟技术的广泛应用带来了更快、更好、更廉价的技术支持，优化了电力线路数据库。
仿真技术已经成为现代工程设计不可或缺的一部分，如在电气产品开发过程中，仿真技术可用于多场强度分析、短路电流计算、电磁兼容性和热效应分析等。
同时，仿真模拟技术还可通过网络连接世界各地用户进行交互，远程协作，扩大了电力系统模型的适用范围和普及度。
虽然已经得到广泛应用，但仍存在一些问题。
首先是模型与实际的差异问题，由于模型的不完善，很多仿真结果与真实情况相距甚远。
其次，仿真的时间与资源消耗问题，模型的复杂度以及所需的计算设备限制了大规模数据模拟分析的速度和开销。
第三是对人员的要求问题，需要较专业的岗位人员掌握科学的电力系统模型设计和数据分析技术，人才培养与提升需要长期的书面和实践学习。
电力系统建模与仿真技术研究
电力系统建模与仿真技术研究一、引言电力系统是现代社会中不可或缺的一部分，它为人们的生活、生产提供了必要的能源支撑。
在电力系统的设计和运行管理中，建模和仿真技术一直是电力系统领域中非常重要的技术手段。
电力系统的建模和仿真技术可以帮助电力工程师更好地理解和掌握电力系统的特性，并针对实际问题进行分析和优化。
本文将介绍电力系统建模与仿真技术的研究现状和未来发展方向。
本文将按如下方式进行组织：二、电力系统建模技术电力系统建模是指将电力系统的各个部分分解为可仿真的子系统并进行各子系统间关系的描述和组合。
在电力系统建模中，应考虑电力系统的稳定性、可靠性、安全性等方面的因素。
1. 基于物理建模的技术基于物理建模的技术是电力系统建模的主要方法。
该方法需要将电力系统的各个部分分解为具有物理意义的子系统组件，并使用物理方程描述各个子系统间的相互作用关系。
基于物理建模的技术可以精确地描述电力系统的工作原理和特性。
2. 基于数据驱动建模的技术基于数据驱动建模的技术是利用大量历史数据和现场监测数据，通过数据挖掘和模式识别等技术，对电力系统进行建模。
该方法能够很好地适应不同电力系统的变化和不确定性，较为灵活。
三、电力系统仿真技术电力系统仿真是指通过模拟电力系统运行实际场景，预测电网运行情况和变化规律，探究电力系统存在问题并提出优化方案。
1. 时域仿真时域仿真是一种基于时间的仿真方法，可以模拟电力系统的瞬态过程。
该方法可以精确地模拟电力系统各个部件的动态响应过程，包括瞬态稳定、短路、过流、过电压等情况。
2. 频域仿真频域仿真是一种基于频率响应的仿真方法，可以模拟电力系统的稳定过程。
该方法可以精确地模拟电力系统的功率流和电压波动等情况，可用于分析电力系统的稳态电路、短路容限等情况。
四、电力系统建模与仿真软件电力系统建模和仿真软件是电力系统应用中不可或缺的工具。
目前，国内外市场上具有代表性的电力系统建模与仿真软件主要有PSSE、PSCAD、EMTP、MATLAB等。
电力系统电磁暂态仿真与分析技术研究
电力系统电磁暂态仿真与分析技术研究电力系统是现代社会运转的重要基础设施之一，而电磁暂态是电力系统中不可忽视的重要问题之一。
电磁暂态是指电力系统中由于突发故障、开关操作或其他原因所引起的瞬时电流和电压的变化，这会对电力设备和电力系统产生巨大的挑战。
电力系统电磁暂态仿真与分析技术的研究旨在探索如何有效地分析和解决电磁暂态问题，提升电力系统的稳定性、可靠性和安全性。
本文将深入探讨电力系统电磁暂态仿真与分析技术的研究现状和未来发展方向。
首先，电力系统电磁暂态仿真技术是研究电力系统电磁暂态问题的重要手段之一。
仿真技术可以对电磁暂态进行数字模拟，以便帮助研究人员更好地理解和分析电磁暂态问题。
电力系统电磁暂态仿真技术主要包括建立电力系统模型、选择合适的仿真方法和算法以及验证仿真结果的准确性等方面。
近年来，随着计算机硬件和软件的不断发展，电力系统电磁暂态仿真技术得到了快速的发展，为电力系统的运行和维护提供了重要的参考依据。
其次，电力系统电磁暂态分析技术是电磁暂态仿真技术的重要应用领域之一。
电磁暂态分析技术主要通过分析电磁暂态过程中的电流和电压波形，评估电力设备和电力系统的性能和可靠性。
电力系统电磁暂态分析技术一般包括建立正确的电力系统模型、选择合适的分析方法和工具、进行仿真计算和结果分析等步骤。
通过电磁暂态分析，研究人员可以了解电力系统中暂态过程中出现的过电压、过电流等问题，预测电力设备的损坏情况并提出相应的改进措施。
另外，电力系统电磁暂态仿真与分析技术在电力系统规划和设计中也起着重要的作用。
电力系统的规划和设计是保障电力系统安全运行的重要环节，而电磁暂态问题也必须在规划和设计阶段加以考虑。
电力系统规划和设计中常用的仿真和分析软件包括POWERFACTORY、PSCAD/EMTDC等，它们能够模拟电力系统中各种电磁暂态问题，并且能够输出仿真结果以供评估和决策。
除了以上提到的仿真和分析技术，近年来，电力系统电磁暂态仿真与分析技术还涌现出一些新的研究方向和技术。
新型电力系统仿真应用软件设计理念与发展路径

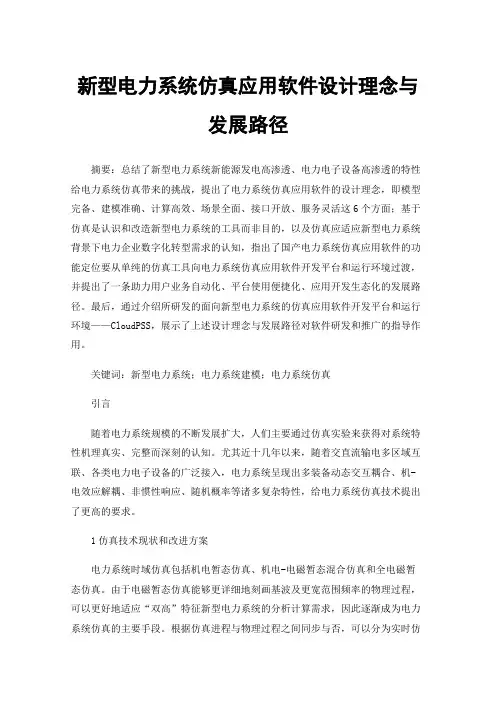

新型电力系统仿真应用软件设计理念与发展路径摘要：总结了新型电力系统新能源发电高渗透、电力电子设备高渗透的特性给电力系统仿真带来的挑战，提出了电力系统仿真应用软件的设计理念，即模型完备、建模准确、计算高效、场景全面、接口开放、服务灵活这6个方面；基于仿真是认识和改造新型电力系统的工具而非目的，以及仿真应适应新型电力系统背景下电力企业数字化转型需求的认知，指出了国产电力系统仿真应用软件的功能定位要从单纯的仿真工具向电力系统仿真应用软件开发平台和运行环境过渡，并提出了一条助力用户业务自动化、平台使用便捷化、应用开发生态化的发展路径。
最后，通过介绍所研发的面向新型电力系统的仿真应用软件开发平台和运行环境——CloudPSS，展示了上述设计理念与发展路径对软件研发和推广的指导作用。
关键词：新型电力系统；电力系统建模；电力系统仿真引言随着电力系统规模的不断发展扩大，人们主要通过仿真实验来获得对系统特性机理真实、完整而深刻的认知。
尤其近十几年以来，随着交直流输电多区域互联、各类电力电子设备的广泛接入，电力系统呈现出多装备动态交互耦合、机-电效应解耦、非惯性响应、随机概率等诸多复杂特性，给电力系统仿真技术提出了更高的要求。
1仿真技术现状和改进方案电力系统时域仿真包括机电暂态仿真、机电-电磁暂态混合仿真和全电磁暂态仿真。
由于电磁暂态仿真能够更详细地刻画基波及更宽范围频率的物理过程，可以更好地适应“双高”特征新型电力系统的分析计算需求，因此逐渐成为电力系统仿真的主要手段。
根据仿真进程与物理过程之间同步与否，可以分为实时仿真和非实时仿真两大模式。
实时仿真主要应用于硬件在环场景；非实时仿真可分为离线仿真（算例与实际运行数据没有交互，例如电网方式计算等）和在线仿真（算例与实际运行数据有交互，例如在线安全校核等）。
实时仿真要求每个步长的计算、通信、延迟时间相加后小于现实时间，并在每个步长结束时进行硬件时钟同步，相比于非实时仿真，在计算效率方面更为严苛，需要额外优化。
电力系统稳定性分析与仿真
电力系统稳定性分析与仿真电力系统作为现代社会中不可或缺的基础设施，其稳定性是保障能源的可靠供应和经济运营的重要指标。
在电力系统运行过程中，不可避免地会面临各种挑战，如负荷波动、电网故障等。
为了确保电力系统的安全可靠运行，需要对其稳定性进行分析和仿真研究。
一、电力系统稳定性分析1.稳定性定义电力系统稳定性是指电力系统在发生扰动时，能够快速地恢复到原有状态，并保持一段时间的稳定运行状态。
2.稳定性分类a) 静态稳定性：指电力系统在静态负荷情况下，能够保持电压、频率等变量的稳定性。
b) 动态稳定性：指电力系统在扰动作用下，能够快速地恢复到原有状态，并保持一段时间的稳定运行状态。
3.稳定性评估指标a) 暂态稳定指标：指电力系统在电力故障扰动作用下，可恢复到原有状态的能力，如暂态稳定裕度。
b) 频率稳定指标：指电力系统在负荷波动等情况下，能否保持恒定的电力品质，如频率稳定裕度。
c) 持续稳定指标：指电力系统在经过一定时间后，能否继续保持稳定运行状态，如持续稳定裕度。
二、电力系统稳定性仿真电力系统稳定性仿真是指利用计算机软件模拟电力系统运行过程，对电力系统的稳定性进行分析和评估的一种方法。
常用的电力系统仿真工具有PSSE、MATLAB/Simulink等。
1.仿真模型电力系统的仿真模型需要包括电力设备、电力网络和电力负荷等要素。
通常使用等效电路模型或者状态空间模型进行建模，以保证仿真结果的准确性。
2.仿真技术a) 简化模型：为了提高仿真速度，可以对电力系统模型进行精简。
但需要注意不能过度简化，否则将影响仿真结果的准确性。
b) 增加扰动：为了考虑电力系统运行中可能遇到的各种扰动情况，可以增加扰动条件进行仿真。
c) 仿真结果分析：仿真后得到的结果需要进行分析和综合评估。
可以通过对仿真结果的可视化呈现、曲线对比等方法进行分析。
3.仿真应用a) 电力系统规划方案的评估和优化。
b) 电力系统运行中的故障诊断和处理。
c) 电力系统监测和诊断的兴隆，如智能电网等。
电力系统应用的仿真技术分析
羹
电力系统应用 的仿真 技术分析
刘 晓 松
（ 义乌市供 电局 ， 浙江 义 鸟 ３２ ０ ） ２０ ０ 摘 要： 针对仿真技术在 电力系统应用 的复杂多样难 于分析的情况 ， 究了电力系统仿 真技术 的分类 ， 研 探讨 了模拟仿 真、 混合仿 真、 全数字
找 理论 依据 或为 实现作 准 备工 作 。 真技 术有 很 多种 ， 仿 适用 于 电力 系 统的仿 真技 术 主要有 ３大 类—— 动 态 模拟 仿 真 、混合 式仿 真 以 及 全数字 仿真 。
它 可 以描述 系统 的内部 特性 ， 可 以描述 试验 所 必需 的环 境 条件 。 也
一
定方 式级 联 ， 并调 整有 关 的系数 完 成最 终 的仿真 功 能 ； 代 的 数 现
物 理 仿真 系统 是 电力 系统 动态 模拟 仿 真 技术 ，采 用动 态 模拟
２ ０ 采用 这 种全 物理 的动 态模 拟 装置 的模 字 计算 机运 算速 度 非常 高 ， 用 的数 字计 算机 的速 度更 高 ， 专 已能满 装置 。 ０世 纪 ６ 年 代 以前 ， 拟仿 真系 统 占据 了 电力 系统 仿真 的研 究领 域 。其 原理 是用 比例 尺 足 大部分 系统 的实时仿真 的要 求 ， 同时数 字机 人机 交互性 也 已达 到
尤其是近年来随着数字计电力系统实时数字仿真系统是基于当代数字计算机技术开发算机和并行技术的发展而出现的基于高性能pc机群的全数字仿的体系机构和大型电力系统电磁暂态仿真软件系统可以进行电真系统使得其价格低廉升级扩展方便的优势更为突出电力系力系统电磁暂态的全过程实时模拟不仅是研究电力系统规划设统全数字实时仿真得到了越来越广泛的应用
了高性 能仿 真 的要求 ，因此数 字计 算机 已成为 现代 仿 真 的主 要 工 缩 小 的方 法对 系统 原 形进 行萎 缩 的方法 建 立物 理模 型 系统 ，通 过 具；混合计 算机把模 拟计 算机 和数 字计算 机 统筹 安排在 一起 工作 ，
浅谈仿真现状和发展
浅谈系统仿真的现状和发展一、系统仿真技术发展的现状工程系统仿真作为虚拟设计技术的一部份，与控制仿真、视景仿真、结构和流体计算仿真、多物理场以及虚拟布置和装配维修等技术一起，在贯通产品的设计、创造和运行维护改进乃至退役的全寿命周期技术活动中，发挥着重要的作用，同时也在满足越来越高和越来越复杂的要求。
因此，工程系统仿真技术也就迅速地发展到了协同仿真阶段。
其主要特征表现为：1、控制器和被控对象的联合仿真： MATLAB＋AMESIM，可以覆盖整个自动控制系统的全部要求。
2、被控对象的多学科、跨专业的联合仿真： AMESIM＋机构动力学＋CFD＋THERMAL＋电磁分析3、实时仿真技术实时仿真技术是由仿真软件与仿真机等半实物仿真系统联合实现的，通过物理系统的实时模型来测试成型或者硬件控制器。
4、集成进设计平台现代研发创造单位，特别是设计研发和创造一体化的大型单位，引进PDM/PLM 系统已经成为信息化建设的潮流。
在复杂的数据管理流程中，系统仿真作为 CAE 工作的一部份，被要求嵌入流程，与上下游工具配合。
5、超越仿真技术本身工程师不必是精通数值算法和仿真技术的专家，而只需要关注自己的专业对象，其他大量的模型建立、算法选择和数据先后处理等工作都交给软件自动完成。
这一技术特点极大地提高了仿真的效率，降低了系统仿真技术的应用门坎，避免了因为不了解算法造成的仿真失败。
6、构建虚拟产品在通过建立虚拟产品进行开辟和优化过程中，关注以各种特征值为代表的系统性能，实现多方案的快速比较。
二、系统仿真技术的发展趋势1、屏弃单专业的仿真单一专业仿真将退出系统设计的领域，专注于单一专业技术的深入发展。
作为总体优化的系统级设计分析工具，必要条件之一是跨专业多学科协同仿真。
2、尾随计算技术的发展随着计算技术在软硬件方面的发展，大型工程软件系统开始有减少模型的简化、减少模型解藕的趋势，力争从模型和算法上保证仿真的准确性。
更强更优化的算法，配合专业的库，将提供大型工程对象的系统整体仿真的可能性。
电力系统数字仿真技术的现状与发展
电力系统数字仿真技术的现状与发展引言随着电力系统的不断发展，各种数字化技术也被广泛应用到电力系统的各个领域中。
其中数字仿真技术就是电力系统数字化建设的重要组成部分。
数字仿真技术可以帮助电力企业更好地了解电力系统的工作流程，预测和解决潜在的技术风险，并且通过数据分析和处理为电力企业提供决策支持。
本文将详细介绍电力系统数字仿真技术的现状与发展。
电力系统数字仿真技术的现状数字仿真技术使用计算机技术来模拟电力系统的运行过程。
数字仿真技术的应用范围很广。
它可以模拟电力市场竞争情况、电力系统的规划和设计、电力系统的运行和控制、电力系统的状态分析以及故障分析等。
目前数字仿真技术在电力系统规划和设计方面的应用比较多。
数字仿真技术可以对电力系统进行逐步模拟和优化，包括调度问题、输电线路的选址和技术参数等。
而在电力系统故障分析和状态分析方面，数字仿真技术的工作往往要借助更加细致的模型和更多的实验数据来支持。
数字仿真技术在电力系统中的应用可以帮助电力企业实现更好的运行和管理，提高电力系统的效率和可靠性。
数字仿真技术不但可以为电力系统的运营管理提供科学决策，也可以为电力系统优化提供技术支持。
此外，数字仿真技术还可以用来进行电力系统的技术培训。
利用数字仿真技术进行模拟培训，不仅可以增强电力工程师的实践能力，也可以提高他们的工作效率。
电力系统数字仿真技术的发展趋势数字仿真技术作为一种新型的电力系统管理技术，已经具有了广阔的前景。
未来，数字仿真技术在电力系统中的应用越来越深入，在以下几个方面发展前景十分广阔。
1. 数字仿真技术在电力系统中的更加广泛的应用随着电力系统的不断建设和功能的不断完善，数字仿真技术在电力系统中的应用范围也在不断扩大。
今后，数字仿真技术将广泛应用于电力系统规划、电力设备运行和控制、电力市场竞争以及电力系统实时操作管理等方面，其中运行控制系统和电力市场竞争方面的应用将得到更加广泛的推广和普及。
2. 数字仿真技术在电力系统中的模型更新和优化电力系统是一个非常复杂的系统，其建模过程需要大量的数据与计算资源。
