消费机使用说明书

第一章设备简介YQSH-XF系列的消费机是在总结以往消费机的各种优缺点并充分结合用户的需求，采用CAN总线的新机型，系统功能进行了增加和优化，提示信息清楚明了，操作更加方便，系统更加稳定。

第一节机型分类介绍YQSH-XF系列的机型主要有一下几种：1、YQSH-XF01C ----------M1挂式机2、YQSH-XF01D ----------ID 挂式机3、YQSH-XF02C ----------M1台式机4、YQSH-XF02D ----------ID台式机5、YQSH-XK01C ----------M1写卡器6、YQSH-XF03C ----------M1新挂式机7、YQSH-XF03D ----------ID新挂式机8、RS232-X --------写卡器接插线9、RS232-D --------- 终端机第二节YQSH-XF03系统挂式机外型结构1、操作面外观结构（如图1）2、消费者面外观结构（如图2）3、键盘标识第三节YQSH-XF02系列台式机外型结构1、液晶消费机操作面外观结构2、数码管消费机正面外观结构第四节YQSH-XK01C系列写卡器的外型结构第五节相关配件1、RS232-CAN转换器（如图3）计算机一般有一个或两个串口(COM)，消费机可以通过RS232-F连接线直接与计算机相连，但RS232方式通讯距离仅几十米远，且只能点对点通讯，如果需要远距离或多个点联网，则需要用CAN通讯方式，此时需要该计算机COM口RS232方式转换为CAN方式进行信号传输。

CAN方式通讯距离远，可以达到2公里以上，还可以加中继器延长通讯距离，并且支持一点对多点通讯。

俯视图接CAN总线面接电脑串口面2、RS232连接线RS232又分为RS232-F（如图4）和RS232-P（如图5）两种，前者用于写卡器与计算机相连，后者用于pos机与计算机相连。

为了保证网络正常、稳定，需选用超五类双绞线。

3、CAN连接线（如图6）用于pos机与CAN总线相连。

4、PCI-232转换器或USB-232转换器如果用户用的是IC系统，且用户的计算机只有一个232COM口，但IC系统需要两个232COM口（写卡器和转换器各一个），此时就需要用此设备增加一个COM口。

5、九针头（如图9）用于转换器与CAN总线相连，POS机与电脑直接相连。

上排（左右）1 5下排（左右）6 9第六节参数及特性1、技术参数⑴电源：电压 AC220V；功率 <5W；⑵工作环境：温度：0℃～70℃；湿度：10%～90%；⑶读卡类型：IC系列为Mifare One卡；ID系列为ID卡；⑷读卡频率：IC系列为13.56MHz, ID系列为125KHz;⑸读写距离：≤40MM；⑹读写时间：小于1S；⑺存储容量：3万多条；⑻黑、白名单存储数量：6万多条；⑼通讯方式：CAN/RS232（自动切换）；⑽通讯距离：超过2千米（CAN）；⑾传输速率：20Kbps～100Kbps(用户可以自行设置，CAN)或38.4Kbps（RS232）；2、产品特性⑴数码管双排显示，操作方便，显示直观；⑵有定值、自由、编号菜单等多种消费模式，方便消费操作，且切换方便；⑶有日消费限额、次消费限额、脱机消费次限额等，提高用户卡的安全性；⑷系统传输距离远，可达到2公里以上，还可以增加中继器延长通讯距离；⑸系统发卡量100万张；⑹系统带的pos机数量多，每个端口可带110台；⑺纪录存储容量大，最大可存储3万多条；⑻可以用USB回收pos机内的脱机数据和各种配置信息，保证脱机数据的安全(选配功能)；⑼通讯方式先进，是目前领先传统RS485方式的较先进的一种数据传输方式；⑾传输速率快，是RS485方式（9.6K）的几倍甚至十几倍，且用户可以根据需要自己在pos上设置；⑿内配备用电池；(选配)⒀RS232与CAN方式自动识别，不用手动跳线；⒁可以进行消费分组，指定不同分组的用户卡在相应的收费机消费；第二章设备安装本章将详细说明系统的结构和组建、设备的连接方法及网络安装。

第一节系统的结构及组建消费系统可以作为一卡通系统的一个子系统，即可独立运行，也可与YQSH校园一卡通联网运行。

下面介绍系统的结构组建，及布线方法。

第二节设备的连接设备与计算机正确连接，必须有正确的接线方法。

本节将分别介绍RS232连接线、CAN连接线和九针头。

2.1 接口定义2.11 RS232-P2.12 CAN连接线八芯水晶头2.13 九针头 CAN+（2脚）CAN-（7脚）2.14 发卡器连接线2.2 CAN网络接线方法当系统使用多台消费机时，需要用CAN网络联网，总线使用5类以上屏蔽线中的一组双绞线，按照CAN接线方法，将设备接入总线。

注意：网络中的设备不能重复编号，否则无法通讯。

CAN网络要求：1、网络采用总线形式，总线到每个终端的分支长度应尽量短，一般不要超过5米。

分支线如果没有接终端机，会有反射信号，对通讯产生较强的干扰，应将其去掉。

2、网络线建议使用五类或超五类代屏蔽层的双绞线，屏蔽层用做系统地线，可以减少电磁干扰、共模干扰，提高系统的可靠性。

3、因RS232-CAN转换器规定共模电压在-7v～+12v之间才能正常工作，超出此范围会影响通讯，严重的会损坏通讯接口。

所以必须接系统地，可以利用网线中的屏蔽层或另一组双绞线做系统地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠的接入大地。

4、通讯线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。

5、在同一网络系统中，使用同一种电缆，尽量减少线路中的接点。

接点处确保焊接良好，包扎紧密，避免松动和氧化。

保证一条单一的、连续的信号通道作为总线。

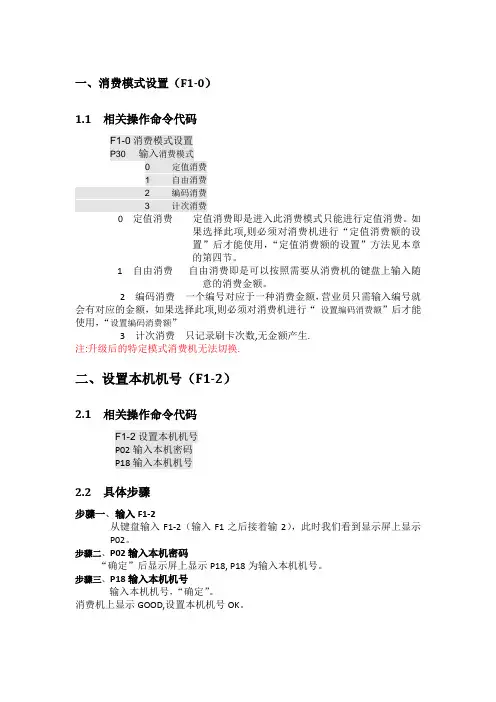

第三章设备操作第一节YQSH-XF系列的一些常用操作介绍1、开机：按“电源”键2、关机：按“电源”键3、切换消费模式（F1-0）在待机模式下按“F1-0”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P30”，请输入消费模式代码（0：定值，1：自由，2：编码），确定。

4、修改本机密码（F1-1）在待机模式下按“F1-1”，机器显示“P02”（机器的原始密码：0000），输入机器的原，确定，机器显示“P12”，请第一次输入新密码，确定，机器显示“P13”，请第二次输入新密码，确定。

5、设置本机机号（F1-2）在待机模式下按“F1-2”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P18”，输入新机号(机号为10进制)，确定。

6、设置定值消费额（F1-3）在待机模式下按“F1-3”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P20”，输入定值消费额，确定。

（机器的操作有可能是F2—9）P70-P73 请输入消费身份0-3的ID号（只可设4组）P65 请输入消费身份ID的折扣率P50-P57 请输入对应餐次的定值消费额7、设置脱机限额（F1-4）在待机模式下按“F1-4”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P21”，输入脱机限额，确定。

8、设置编码消费额（F1-5）在待机模式下按“F1-5”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P40-0...9”，输入相应的按键要代表的金额，确定。

9、F1-6 进入纠错模式，如果已在纠错模式则退出10、设置当日限额（F1-7）在待机模式下按“F1-7”，机器显示“P02”，输入该机器的4位密码，确定，机器显示“P23”，输入当日限额，确定。

11、F1-8 进入补助模式(在新水控机中显示消费流水情况)12、显示本机配置信息（F1-9）在待机模式下按“F1-9”，机器显示“b00...b06”，具体的含义如下：b00 本机现在的工作模式（0：脱机，1：联机）b01 本机的机号b02 定值消费额b03 脱机消费限额b04 本机消费模式b05 本机波特率代码b06-0...9 0...9键代表的编码消费额b07 本机消费分组b08 本机IC卡读写扇区13、F1-*(+) 脱机工作(只有网络未联接有效)14、F1-. 设置计时消费参数P24 请输入计时消费时间基数(分)，表示多少分钟为一个计费单位P25 请输入计时消费额，表示每个计时单位的消费额P26 请输入计时限额，超出此限额的计时消费以此限额结算P27 请输入计时开始时间(分)，表示多少分钟之后开始计费P28 请输入计时消费模式，0为计时消费，1为计次消费(为1时计时消费额为次消费额)P29 请输入开始营业时间P2A 请输入停止营业时间超出营业时间范围将不能刷卡P2B 请输入卡底金，小于卡底金的卡不能消费显示ER—81P2C 请输入计时消费基本消费金，最低消费额P2d 请输入计时消费基本消费时间F2-. 计时POS清帐，每天清帐一次。

系统将在关机时提示未清帐的消费。

如果在关机时显示PEC表示还有消费没结算此时按F1将进行消费清帐否则关机。

15、查询相关营业额（F2-0...4）在待机模式下按“F2-x”，机器直接显示消费额和次数F2-0 当日该机器的消费总额和营业次数F2-1 当日该机器早餐的营业额和次数F2-2 当日该机器中餐的营业额和次数F2-3 当日该机器晚餐的营业额和次数F2-4 当日该机器夜宵的营业额和次数16、查询脱机消费、黑白名单记录数（F2 - +）在待机模式下按“F1-9”，机器显示“P60...P63”，具体的含义如下：P60 该机器还没回传流水的条数P61 该机器还没回传流水的总额P62 该机器存储黑名单的数量P63 该机器存储白名单的数量17、出纳机存取款切换（F3-1：存款，F3-2：取款）18、在消费机上修改密码(操作面板F3-3或外键盘“密码”键)在待机模式下按“F3-3”，机器显示“P98”，请刷卡，机器显示“P97”，输入该卡的原密码，机器显示“P96”，第一次输入新密码，机器显示“P95”，第二次输入新密码。

19、在消费机上挂失（操作面板F3-4或外键盘的“挂失”键）在待机模式下按“F3-3”，机器显示“-”，输入要挂失卡在系统中对应的帐号（8位），机器显示“P94”，输入该帐户的密码，确定。

USB操作（使用USB功能必须硬件功能开放，还要在FA T16 U盘上手动建一个YQSH_DA T（大写）的文件夹，然后在去软件制作U盘。

U盘在安上之前得把POS机关上在插.在待机模式下，插上USB优盘，按以下组合键有不同的功能：F3-. 把机器中的脱机数据导入到U盘中F3-+ 把机器中的配置数据导入到U盘中F3-5 从U盘导入配置数据F3-6 从U盘导入黑白名单20、F3-9 恢复脱机( 恢复USB最后一次的USB采集)（补采）F3-F1 设置IC卡操作距离21、卧式以太网F4-0 设置网卡物理地址(可不设,用默认值)F4-1 设置本机IP地址F4-2 设置服务器IP地址F4-3 设置服务器端口（41489）F4-4 设置网关地址F4-5 设置子网掩码F4-6 显示网络配置PE1 物理地址PE2 主机地址PE3 服务器地址PE4 服务器端口PE5 网关地址PE6 子网掩码挂式以太网F2-F2-0 设置网卡物理地址(可不设,用默认值)F2-F2-1 设置本机IP地址F2-F2-2 设置服务器IP地址F2-F2-3 设置服务器端口（41489）F2-F2-4 设置网关地址F2-F2-5 设置子网掩码F2-F2-6 显示网络配置消费机初始化恢复到出厂设置请在键盘上按F1+F3进行操作，密码是86282008（有消费流水时不要初始化、要确认流水是否有效）第二节YQSH-XF系列操作注意事项及使用要求在使用本设备时，应遵守下述基本事项：1、设备安装时需由专业人员安装，不正确的安装及连接易损坏机器。
