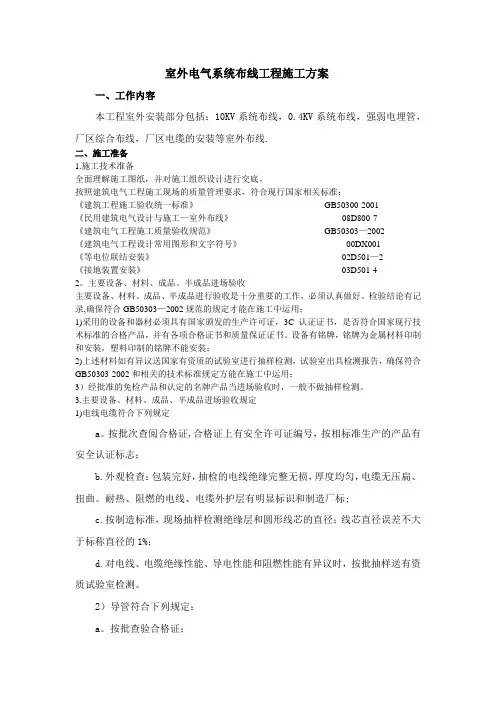

室外电气系统布线工程施工方案

一、工作内容

本工程室外安装部分包括：10KV系统布线，0.4KV系统布线，强弱电埋管，厂区综合布线，厂区电缆的安装等室外布线。

二、施工准备

1.施工技术准备

全面理解施工图纸，并对施工组织设计进行交底。

按照建筑电气工程施工现场的质量管理要求，符合现行国家相关标准：

《建筑工程施工验收统一标准》 GB50300-2001

《民用建筑电气设计与施工—室外布线》 08D800-7

《建筑电气工程施工质量验收规范》 GB50303-2002

《建筑电气工程设计常用图形和文字符号》

00DX001

《等电位联结安装》 02D501-2

《接地装置安装》 03D501-4

2.主要设备、材料、成品、半成品进场验收

主要设备、材料、成品、半成品进行验收是十分重要的工作，必须认真做好。检验结论有记录，确保符合GB50303-2002规范的规定才能在施工中运用；

1）采用的设备和器材必须具有国家颁发的生产许可证，3C认证证书，是否符合国家现行技术标准的合格产品，并有各项合格证书和质量保证证书。设备有铭牌，铭牌为金属材料印制和安装，塑料印制的铭牌不能安装；

2）上述材料如有异议送国家有资质的试验室进行抽样检测，试验室出具检测报告，确保符合GB50303-2002和相关的技术标准规定方能在施工中运用；

3）经批准的免检产品和认定的名牌产品当进场验收时，一般不做抽样检测。

3.主要设备、材料、成品、半成品进场验收规定

1）电线电缆符合下列规定

a.按批次查阅合格证，合格证上有安全许可证编号，按相标准生产的产品有安全认证标志；

b.外观检查：包装完好，抽检的电线绝缘完整无损，厚度均匀，电缆无压扁、扭曲。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标；

c.按制造标准，现场抽样检测绝缘层和圆形线芯的直径；线芯直径误差不大于标称直径的1%；

d.对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质试验室检测。

2）导管符合下列规定：

a.按批查验合格证；

b.外观检查：钢导管无压扁、内壁光滑；镀锌钢导管镀层履盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；

c.按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。

3）型钢和电焊条符合下列规定；

a.按批查验合格证和材质证明书；有异议时，按批抽样送有资质的试验室检测；

b.外观检查：型钢表面无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。

4）镀锌制品（支架、扁钢、接地极、避雷用型钢等）和外线金具符合下列规定：

a.按批查验合格证或镀锌厂出具的镀锌质量证明书；

b.外观检查：镀锌层履盖完整、表面无锈斑，金具配件齐全，无砂眼；

c.对镀锌质量有异议时，按批抽样送有资质的试验室检测。

5）所有进场的工程材料，都必须有产品质量合格证，材料采购部门严格控制进场材料的质量，及时做好各种材料的抽样检查工作，具体控制如下：

a.对钢材、水泥等原材料，除有产品合格证外，还根据规范要求，钢材需做力学性能试验，水泥按厂家生产批号做安定性及强度试验。

b.砂、石料等地方材料，按规定做筛分析报告及含泥量、压碎值、级配抗压强度试验，黄砂一律采用中粗砂，碎石粒径均匀，杂质含量少。

c.管材、砖块、侧平石、人行道板、铸铁井盖座等成品半成品，选购时，各厂家均提供相的产品合格证，并征得甲方及监理同意，材料才可进场，并按规范要求做好相的试验，不合格的材料坚决予以退回。

6）进场机械设备和施工中检测仪器必须进行检查，检测后方可投入施工中。

a.各种测量仪器及材料试验设备投入使用前必须到技术监督站进行检测、校正，合格后方可使用。

b.机械设备进场前由公司质检部门进行机械设备性能检查，性能良好方可投入生产。

7）主要施工机具设备、各类工程材料

a.主要施工机具设备

b.主要工程材料

c.冬期施工各类工程材料

三、施工方案

1.测量控制

1) 测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。

2) 平面控制基准点的测设根据该工程总平面图设计沿线布设一条闭合导线，以此作为今后施工各种结构物、各种管线的首级控制点。导线起始于建设方已交坐标点，导线点的布设根据工程范围，通视条件均匀分布，但必须满足施工放样的要求，边长≤250m，方位角闭合差≤10√n（n为测站数），相对闭合差≤1/1500。控制点的选择便于长期保存，既要满足精度要求，又要分布均匀方便今后施工需要，同时要考虑到加密控制点的布设。点位外业观测完成后，进行内业数据的计算整理和复核，边长与角度经过整理平差后反算得出的成果资料，需报监理工程师审验后方可投入使用。及时修正避免点位下沉碰撞引起高程不符造成质量事故，在使用任何水准点前必须进行相临两点的复测。

3) 随着各项工程的展开，控制点将不能满足施工需要，如通视情况不理想或距离较远影响精度，因此需在首级控制点的基础上进行加密控制点布设。布设点均要进行闭合或符合到相临的首级控制点三个，内业计算出的成果报监理工程师审批后投入使用。

4）高程及临时水准点

a.高程控制的测量高程控制点与平面控制点相同，当平面坐标测试工作完成后，按照《工程测量规范》中四等水准测量的技术要求将高程传至各个平面坐标点位上，并计算出的各个高程是通过闭合平差后的成果资料。

b.结合本工程的实际情况在施工过程中建立临时水准点，一般距施工现场不少于60m，距构筑物不少于25m，当施工用的水准点桩不能保存时，将其高程引测至稳固的构筑物上，精度不低于原有水准点的等级要求，同时对于所有水准高程控制点要建立复核制度，尤其在雨天后，进行复测闭合，

c.施工测量测量人员要对每项工程将要施工的设计图纸提供的各种数据以及相关的几何尺寸进行复核，认真学习熟悉图纸，领会设计意图，做到心中有数，发现不符现象及时与设计、监理等有关人员共同解决。

5）测量数据：

a.测量内业计算整理出的各种点线角度高程等数据必须经两人复核无误后方可进行放样。经过复测放样的精度满足设计要求后约请监理工程师现场验收并在验单上签字批准，再向施工队进行交底。交底以书面形式并配有草图，内容明确，数字准确，交接人均有签字存档备查。

b.测量人员在施工过程中，对每一步的测量工作（内业、外业）一定要严肃认真，做到依据正确、计算精确、一丝不苟，步步校对，杜绝偏差，减少损失，确保工程测量万无一失。

6）竣工测量

a.竣工测量不仅是验收和评价工程是否按设计施工的基本依据，更是工程交付使用后进行管理、维修、改建和扩建的依据。因此，竣工图和竣工资料是国家基础建设工程的重要技术档案资料，必须按规定绘制整理并长期保存。

b.做好竣工测量关键要从施工准备开始就有次序、一项不漏地积累各项报验复测的资料，尤其对隐蔽工程，一定要在还土前或进行下一步工序前及时测竣工位置。
