芬音工作室经典电路大放送芬因工作室的传统，无论是整机还是套件，机器的电路图全部公开，至少公开主电路部分，这些电路都是200B亲自设计并实验通过的。
大部分电路都有相当多的网上的胆友仿制成功。
音频电子技术没有什么技术秘密可谈，对于懂行的朋友，对照整机剖析MBL也是轻而易举的，一般不超过三个工作日即可完成。
200B公开自己的电路，意在大家相互交流、探讨，200B认为靓声的电路推荐给大家，大家一起玩，不亦乐乎？这些电路全部通过实做检验，并有至少可靠工作一年的样机，所以大家仿制这些电路不要有任何担心，只要电路连接无误，都可以正常、稳定地工作，当然装配电路时还是要遵守行业规范好，比如各种插头的耐压，PCB耐压，安全是DIY胆机的第一问题，靓声还在其后，我们在DIY胆机的同时是不是也应该对家人、朋友负责一些？静怡第一版电路图第一版电路与第二版电路并不存在升级换代的关系，只是校声取向不同，第二版比较现代，第一版偏向传统。
输出变压器阻抗3.5k，电源变压器120~200VA电气参数及指标输入输入阻抗：100kΩ输入灵敏度：0.8Vrms输出输出阻抗：8Ω输出功率：7W×2频率响应：13～33k Hz-3dB（负载电阻8Ω，输出8Vp-p）此参数视乎所选用的输出变压器品质总谐波失真：1.2%（负载电阻8Ω，1kHz，输出8Vp-p）信噪比：≥93dB（A计权）电源电源电压：220～230VAC电源频率：50/60Hz整机耗电：≤80W保险管：250V 2A评：它的中频部分确实不错包括高低的延伸，稍逊的是控制力。
芬音静怡第二版电路图输出变压器阻抗3.5k，电源变压器120~200V A电气参数及指标输入输入阻抗：100kΩ输入灵敏度：0.8Vrms输出输出阻抗：8Ω输出功率：7W×2频率响应：13～33k Hz-3dB（负载电阻8Ω，输出8Vp-p）此参数视乎所选用的输出变压器品质总谐波失真：1.2%（负载电阻8Ω，1kHz，输出8Vp-p）信噪比：≥93dB（A计权）电源电源电压：220～230V AC电源频率：50/60Hz整机耗电：≤80W保险管：250V 2A评：第二版电路与第一版相比，反馈方式作出了调整，减少了大环路反馈，加用电压串联负反馈，总的反馈也差不多。
TDA7294200W2.1低音炮电路图音响电路图
TDA7294200W2.1低音炮电路图音响电路图TDA7294 200W 2.1低音炮电路图SGS-THOMSON意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色,广泛用于Hi-Fi领域,如家庭影院、有源音箱。
该器件为15脚封装,外形如图所示。
各端脚作用如下:①脚为待机端；②脚为反相输入端；③脚为正相输入端；④脚接地；⑤、⑾、⑿脚为空脚；⑥脚为自举端；⑦脚为+Vs(信号处理部分）；⑧脚为-Vs(信号处理部分)；⑨脚为待机脚；⑩脚为静音脚；⒀脚为+Vs(末级）；⒁脚为输出端；⒂脚为-Vs(>末级）。
欧洲著名TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。
TDA7294主要参数为：Vs（电源电压）为±10V ~±40V；I0（输出电流峰值）为10A；TDA7294标准应用电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益；反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。
当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
【元器件选择与安装】1.安装：自装之前应备齐器件,元件选用优质正品。
滤波电解电容容量应达到6800μF（最好10000UF）>；电阻采用金属模型；整流管电流应为5A以上；电源变压器可采用环形，也可以采用EI型以降低成本，但容量应该足够大，最好400-500W，这样才能保证放大器低频特性优良。
元件备齐后，须用万用表逐一检查，避免把开路、短路或变质元件装入电路板，给下一步通电调试带来麻烦。
简易便捷易制的Fm发射器电路集
简易便捷易制的Fm发射器电路集9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。
距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。
振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。
振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。
如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。
若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。
在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。
在焊接时要保证质量，不能出现虚焊、假焊、错焊。
1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。
发射信号通过C4耦合到天线上再发射出去。
3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。
4）R5是直流反馈电阻，起到稳定三极管工作点的作用。
5）话筒MIC采集外界的声音信号。
6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。
7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。
课外电子制作小电路(2)

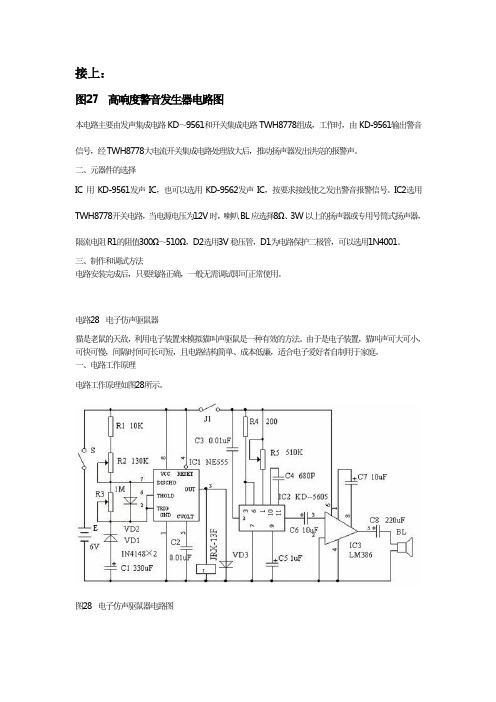

接上：图27 高响度警音发生器电路图本电路主要由发声集成电路KD～9561和开关集成电路TWH8778组成，工作时，由KD-9561输出警音信号，经TWH8778大电流开关集成电路处理放大后，推动扬声器发出洪亮的报警声。
二、元器件的选择IC用KD-9561发声IC，也可以选用KD-9562发声IC，按要求接线使之发出警音报警信号。
IC2选用TWH8778开关电路，当电源电压为12V时，喇叭BL应选择8Ω、3W以上的扬声器或专用号筒式扬声器，限流电阻R1的阻值300Ω～510Ω，D2选用3V稳压管，D1为电路保护二极管，可以选用1N4001。
三、制作和调试方法电路安装完成后，只要线路正确，一般无需调试即可正常使用。
电路28 电子仿声驱鼠器猫是老鼠的天敌，利用电子装置来模拟猫叫声驱鼠是一种有效的方法。
由于是电子装置，猫叫声可大可小，可快可慢，间隔时间可长可短，且电路结构简单、成本低廉，适合电子爱好者自制用于家庭。
一、电路工作原理电路工作原理如图28所示。
图28 电子仿声驱鼠器电路图由时间控制电路、猫叫声发生电路、功率放大电路等组成。
时间控制电路是由时基电路IC1 NE555及其外围阻容元件、二极管等组成。
它是一个占空比可调的脉冲振荡器，其占空比由R2和R3控制。
猫叫声发生电路由一块CMOS集成电路IC2 KD－5605担任，利用存贮技术将猫叫声固化在电路内部。
功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386，它的特点是外围元件极少，电压范围宽，失真度小，装配简单。
合上电源开关S，IC1便通电工作，在IC1的输出端③脚上不断有脉冲输出。
有脉冲时，继电器J励磁吸合，其常开触点J1接通，使后级电路获得电源而工作，发生猫叫声，每触发一次IC2，就有一声猫叫输出，经IC3功率放大后，推动扬声器BL发出宏亮逼真的声音。
使老鼠们闻声丧胆，达到驱鼠的目的。
二、元器件的选择IC1选用555型时基集成电路；IC2选用KD－5605音效集成电路；IC3选用LM368。
漫步者电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V 为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
电吉他电路图
2002
GENERAL WIRING BOOK
S
START : WHITE END : BLACK
N
START : BLACK END : YELLOW
S
START : WHITE END : BLACK
OUTSIDE : WHITE INSIDE : BLACK OUTSIDE : RED INSIDE : GREEN
GND
A500K
JACK
GND
GENERAL WIRING BOOK
WHITE
GND
BALANCE
MN500K-CC
RED
GND
TREBLE
B100K-CC
GND
BASS
B100K-CC
SE2
VOLUME
B50K
GND
-1Balance -1Volume -1Treble -1Bass -1Jack - 2Band EQ.(SE-2 System)
电吉他电路图 generalwi ri ngs 2002 general wiring book blackend yellowstart whiteend blackoutside redinside greenoutside whiteinside blackoutside whiteinside blackoutside redinside whiteend blackgeneral wiring book -5 way selector switch -1volume -1tone -1jack 5way selector switch jack volume b500k tone a500k gnd gnd gnd gnd gnd gnd gnd white yellow red general wiring book -5 way selector switch -1volume -1tone -1jack 5way selector switch jack volume b500k tone a500k gnd gnd gnd gnd gnd gnd gnd white yellow red general wiring book 5way selector switch volume b500k tone a500k gnd 9v battery snap st 1/4" phone jack hub tip ring 0.03~0.1uf smc35-act hcem-act smc35-act 1v+1t+5waygeneral wiring book -3 way toggle -2volume -2tone -1jack gnd tone a500k tone a500k gnd gnd volume b500k gnd volume b500k gnd gnd gnd waytoggle jack gnd white red general wiring book -3 way toggle -2volume -2tone -1jack gnd tone a500k gnd volume b500k gnd volume b500k gnd gnd gnd waytoggle jack gnd green tone a500k gnd green push/pull sw. pull s
300b电路图
300b电路图300b单端胆机电路图（一）300B单端功放名闻遐迩，人见人爱，制作电路层出不穷，竞放异彩。
本次介绍的电路比较简单传统，主要着眼于降低灯丝交流供电所产生的交流声来改善其声音质量。
电路介绍300B是直热式功率管，灯丝加热有交流或直流供电两种方式。
两种灯丝加热方式各有所长。
一般认为，就音质而言，交流加热比较有利，缺点是交流声较直流加热时大一些。
因此，如果300B灯丝采用交流加热时，设法最大限度地降低其残留噪声，那么就可能取得较好的音质。
为了降低300B残留噪声，最为简便的方法是避免采用取自输出变压器二次侧绕组加至前级的负反馈回路，或者说，尽量减小负反馈量，最好是取消负反馈回路。
本电路对300B灯丝采用交流加热，同时取消负反馈并注重电压放大级的设计，以求获得较好的音质。
图1为本机电路图。
除个别地方不同常规之外，可以说是十分传统的电路结构。
整个电路相当简洁，尽量省去不必要的元件和电路，减少了器件数量。
整机所用电子管的一般应用值和特性见附表。
本功放采用两级电压放大，都采用SRPP 电路结构。
SRPP 原是为高频放大而研制的电路，现在把它用于低频放大电路，理所当然可望获得更为宽阔的频率响应。
由于三极管放大的噪声要比五极管小，所以本机两级电压放大均采用三极管。
输入级特意选用了双三极管5814A，该管相当于12AU7的高性能管，目的在于最大限度地减小输入级的放大噪声。
由于5814A的放大因数（μ）低，采用SRPP电路能够提高该级的增益和降低其输出阻抗。
第2级电压放大采用12BH7A，该管适用于音频放大、振荡和脉冲放大，因而作为低频应用具有良好的性能保证。
该级工作电流取得较大，目的是为300B提供足够驱动力。
根据图1中5814A、12BH7A阴极电压和阴极电阻，可估算它们的静态工作电流。
（1）5814A静态工作电流I=6.7（v）／3900（Ω）=0.0017（A）=1.7（mA）（2）12BH7A静态工作电流I=5.8（V）／1500（Ω）=0.0038（A）=3.8（mA）上述两级电压放大的最大输出电压（削波点前）达到90V，足以满足推动300B的需要。
简易混响和环绕声发生器电路图
简易混响和环绕声发生器电路图如图是声效发生器的电路原理图。
电源可用9V电池或用外加9V直流电源插入电源插口XS5来进行供电。
1、工作原理电路的核心元件是一只1024级斗链式电荷耦合器件（BBD）集成电路IC3（MN3007）。
BBD的工作原理是每次时钟脉冲加上时，一只斗桶中的电荷通过开关电容转移后，到输出端时就成为延时信号，其延时时间的长短由时钟速率和BBD的级数来决定。
本文采用1024级的BBD，若将经过延时后的声音再反馈至输入端，便可获得混响的效果。
图中跳线JU1～JU9要根据本电路使用是否处于保护情况而决定，这在后而还要讨论。
为了解电路工作原理，先假定只连接跳线JU4和JU7，这相当于在立体声音响信号上加上环绕声混响效果的配置，输入端设定在线路电平挡以允许接收立体声录像机或LD播放机送来的信号。
在插口XS1和XS2上的左声道和右声道的输入信号经电阻R2和R6后，直接送到输出插口XS3和XS4，这种情况下可听到未经延时的原信号。
左、右输入信号在IC1-1中相加，IC1-1为LM324四运放集成电路中的一只运放，其相加的输出是放大还是衰减取决于微调电位器RP2的设定位置。
IC1-1的输出送至BBD器件IC3的输入端，而时钟发生器IC2（MN3101）和电位RP3以及其它相关元件用来设定BBD的延时。
微调电位器RP1和R4、C3串联后可控制送到输入端的反馈电平，这一电平可以决定延时信号在电路中循环可以达到多长时间。
经IC3延时后的输出由IC1-3极其低通滤波以剔除BBD输出中的时钟信号成分。
然后输出中的时钟信号成分。
最后再将滤波输出中的一部分送回至左声道，其中另一部分反馈至输入端以营造混响效果。
要得到环绕声效果，可将IC1-3的输出送到反相放大器IC1-4，其输出信号与IC1-3的输出信号相位相反，将此反相信号送回至右声道，结果在扬声器中放音时，左、右声道的一部分信号相抵消，但由于抵消后的声音来自延时后的声音而不是来自源信号，因而它具有加宽声场的效果，或者可使你的两只扬声器听起来隔得很远。
无线话筒电路图大全
无线话筒电路图大全：介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。
主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。
单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。
电路中的关键元件是发射三极管，多采用D40,D5O,2N3 866等。
工作电流为60--80mA。
但以上三极管难以购到，且价格较高，假货较多。
笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。
笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短，电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。
其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。
实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。
若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。
图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。
若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。
图2为2km调频发射机电路。
本电路分为振荡、倍频、功率放大三级。
电子分频器电路图大全（六款电子分频器电路设计原理图详解）
电子分频器电路图大全（六款电子分频器电路设计原理图详解）如下图所示的是一款简单的分频器电路图。
其中L1与C1组成的低通滤波器将200-54的分频点选在1.5kHz，这里将它的分频点适当提高，主要是单元特性好，更重要是音频的功率多半都集中在中低频，适当提高低频单元的截止频率，可以充分发挥单元特长，给出的声音将更加饱满有力度。
如果分频点过低，不但丧失了单元优势，反而还会加重中频单元的负担，引起振幅过载、失真增大等弊病。
虽然中频单元的有效频响宽达800Hz~10kHz，L2、L3与C2、C3组成的带通滤波器仅取其1.5~6kHz的一段频带，这也是它的黄金频段。
L4、C4构成的高通滤波器将YDQG5-14的分频点定为6kHz，本单元的下限截止频率也取得较高，将更加轻松自如地在高频段发挥它的特长。
由于合理的选择分频点，3个单元各自都工作在声效率最高的频带，故系统的综合灵敏度也要比各单元的平均特性灵敏度高出1~2dB.此分频器元件少，电路也很简单，对于分频电容器最起码的要求是高频特性好，耗损及容量误差小。
目前的聚丙烯CBB无极性电容器的耗损角正切值仅为0.08%~0.1%，高频性能优异，体积小、无感、价廉，完全能胜任Hi-Fi系统分频电路的需要。
本音箱选用耐压为63V 的CBB21、CBB22电容器，9.4uF的用2只4.7uF的并联即可。
电子分频器电路图（二）音箱分频器是一种组合式滤波器，可以将声音信号分成若干个频段。
音响的二路分频器就是由一个高通滤波器和一个低通滤波器组成，而三路分频则又增加了一个带通滤波器。
本文所介绍的是一款简单的音箱三路分频器电路图，输入端可接同一输出端。
如图所示。
电子分频器电路图（三）有源电子三分频音箱简易电路图下图介绍的有源电子三分频音箱，有源器件有双运放集成电路各一只，电路简洁明了，而且具有音量、音调控制功能，调测容易，是发烧友理想的选择。
高品质功放集成电路的应用，不仅使HI-FI放大器的制作大为简化，同时也使越来越多的功放电路采用了电子分频方式。
