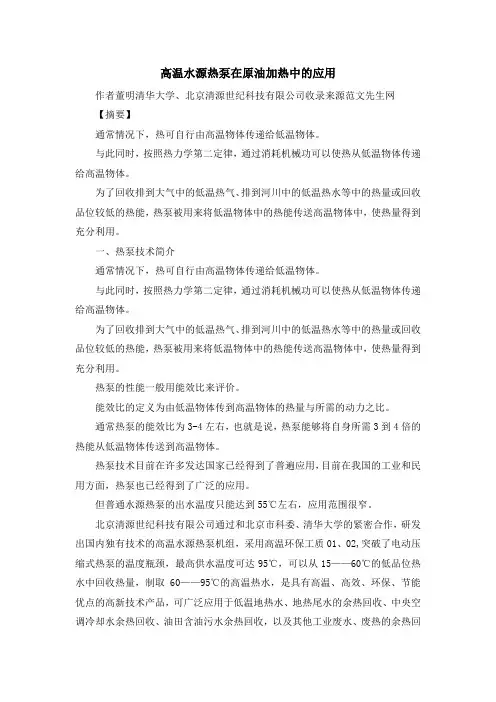

高温水源热泵在原油加热中的应用作者董明清华大学、北京清源世纪科技有限公司收录来源范文先生网【摘要】通常情况下，热可自行由高温物体传递给低温物体。
与此同时，按照热力学第二定律，通过消耗机械功可以使热从低温物体传递给高温物体。
为了回收排到大气中的低温热气、排到河川中的低温热水等中的热量或回收品位较低的热能，热泵被用来将低温物体中的热能传送高温物体中，使热量得到充分利用。
一、热泵技术简介通常情况下，热可自行由高温物体传递给低温物体。
与此同时，按照热力学第二定律，通过消耗机械功可以使热从低温物体传递给高温物体。
为了回收排到大气中的低温热气、排到河川中的低温热水等中的热量或回收品位较低的热能，热泵被用来将低温物体中的热能传送高温物体中，使热量得到充分利用。
热泵的性能一般用能效比来评价。
能效比的定义为由低温物体传到高温物体的热量与所需的动力之比。
通常热泵的能效比为3-4左右，也就是说，热泵能够将自身所需3到4倍的热能从低温物体传送到高温物体。
热泵技术目前在许多发达国家已经得到了普遍应用，目前在我国的工业和民用方面，热泵也已经得到了广泛的应用。
但普通水源热泵的出水温度只能达到55℃左右，应用范围很窄。
北京清源世纪科技有限公司通过和北京市科委、清华大学的紧密合作，研发出国内独有技术的高温水源热泵机组，采用高温环保工质01、02,突破了电动压缩式热泵的温度瓶颈，最高供水温度可达95℃，可以从15——60℃的低品位热水中回收热量，制取60——95℃的高温热水，是具有高温、高效、环保、节能优点的高新技术产品，可广泛应用于低温地热水、地热尾水的余热回收、中央空调冷却水余热回收、油田含油污水余热回收，以及其他工业废水、废热的余热回收利用，极大的拓展了热泵的应用范围，特别是在工业领域的应用。
系列热泵的工作范围图二、原油加热热泵的技术背景油田在生产过程中产生大量含油污水，这些含油污水的温度往往较高，例如胜利油田的含油污水在夏季可以达到57℃，在冬季可以达到53℃；大庆油田含油污水的温度一般在36——42℃。
高温热泵余热回收供暖及生活热水方案
工业余热回收提供冬季供暖及生活热水可行性分析报告设计单位：北京清源世纪科技有限公司地址：北京海淀区安宁庄西路15号怡美商务会所201室电话：86-010-********/82758977传真：86-010-********网址：目录一、关于清源世纪 ....................................................................................................................................... - 2 -1、最具专业水准的高温水源热泵本土供应商.................................................................................. - 2 -2、清源世纪获得的部分荣誉 ............................................................................................................. - 3 -二、卓越的产品——QYHP系列高温水源热泵机组................................................................................ - 7 -1、国内最早通过“科技成果鉴定”的高温水源热泵 .......................................................................... - 7 -2、“填补国内空白、达到国际先进水平”的高温水源热泵 .............................................................. - 9 -3、唯一通过国家计量认证（CMA）取得国家级检验报告的高温水源热泵............................... - 10 -4、国内第一台出口至欧洲的高温水源热泵.................................................................................... - 11 -三、现场情况描述 ..................................................................................................................................... - 12 -四、应用方案设计 ..................................................................................................................................... - 13 -1、设计负荷计算 ............................................................................................................................... - 13 -2、方案原理图 ................................................................................................................................... - 14 -3、机组性能参数 ............................................................................................................................... - 15 -五、高温水源热泵节能效益分析 ..................................................................................................... - 15 -1、经济效益分析 ............................................................................................................................... - 16 -2、节能效益分析 ............................................................................................................................... - 16 -六、售后服务 ..................................................................................................................................... - 17 -七、清源世纪典型客户 ..................................................................................................................... - 24 -1、电子行业 ....................................................................................................................................... - 24 -2、石油开采 ....................................................................................................................................... - 25 -3、回收工业废水中的余热生产高温热水........................................................................................ - 26 -4、以中水为热源生产高温热水 ....................................................................................................... - 27 -5、使用矿井水作为热源生产高温热水............................................................................................ - 28 -一、关于清源世纪1、最具专业水准的高温水源热泵本土供应商北京清源世纪科技有限公司，在北京市科委和清华大学的共同支持下于2002年7月在中关村科技园注册成立，是立足于节能环保行业，为企业提供能源节约和资源再利用的专业公司，现已成为中国节能环保业开发生产高温水源热泵的供水温度最高的企业，也是最具专业水准的高温水源热泵本土供应商。

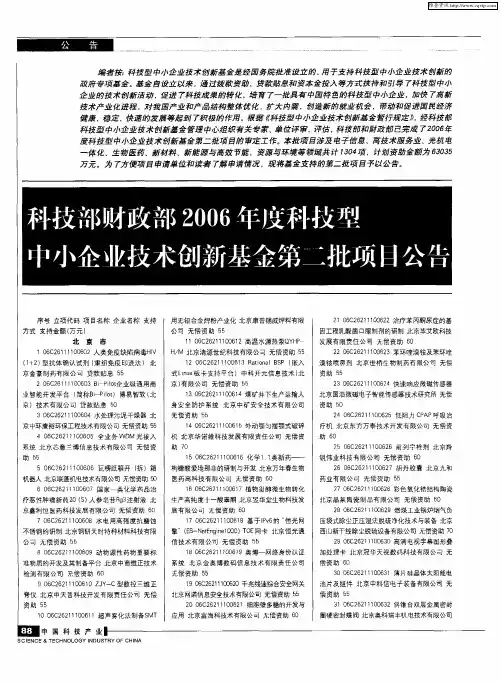

科技部财政部2006年度科技型中小企业技术创新基金第二批项目公告
健康 稳 定 ． 速 的发 展 等起 到 ７积 极 的作 用 根 据 科 技型 中小企 业 技术 创 新 基金 暂行 规 定 ． 科技 部 快 经 科技型 中小企业技 术创新基金管理 中心组织有关专家。 单位评审． 评估 ． 科技部和财政部Ｅ完成 ７２ ０ 年 ０６ 度 科技 型 中 小企 业 技术 创 新基 金 第二 批项 目的 审定 Ｉ 作 本 批项 ｇ涉 及 电子 信息 高 技术 服 务业 ． 光机 电 体 化 ．生物 医药 。新 材料 ．新 能 源 与高 效 节能 资源 与环 境 等领 域 共计 １ ０ ３ ４项 ．计划 资 助 金额 为 ６ ０ ５ ３３
资助 ５ ５
京金豪制药有限公司 贷款 贴息 ５ ５
２ ０ Ｃ ６ １１０ ０ ｉ ｉ ｔ 业 级 通 用 商 ６ ２ １ １０ ６３ Ｂ ｌ 企 Ｐ ｏ
式 Ｌｎｘ ｉ 板卡支持 平台）中科开元信息技术 （ ｕ 北
京） 有限公司 无偿资助 ５ ５ １ ６ ２ ２ １０ ６ ４煤矿井下生产运输人 ０ Ｃ ６ １ １０ １ ３ 身安全 防护 系统 北京中矿安全技术有限公司
３Ｏ Ｃ ６ １１０ ０ ６ ２ ２ １０ ６４水处理污泥干燥器 北
２ ６ ２ ２ １０ ６ ５低阻力 Ｃ ＡＰ ４ Ｏ Ｃ ６ １１０ ２ Ｐ 呼吸治
京中环康裕环保工程技术有限公司 无偿资助 ５ ５ ４ Ｏ Ｃ ６ １ １０ ０ ６ ２ ２ １０ ６ ５全业务 ＷＤ Ｍ光接入 系统 北京芯意兰博信息技术有限公司 无偿资
水源热泵方案
石家庄新建医院住院部水源热泵中央空调系统方案连接自然动力，释放和谐能量大连鸿源HARMONY水-水型热泵2010年7月5日目录第一章公司简介 (3)第二章工程概况 (11)第三章鸿源企业热泵系统规划 (13)第四章方案设计 (17)第五章工程概算 (26)第六章水源热泵用井设计及施工要求 (27)第七章热泵技术简介 (38)第八章鸿源harmony热泵机组性能介绍 (44)第九章水源热泵工程施工管理 (62)第十章售后服务承诺及培训计划 (87)第一章公司简介一、企业介绍鸿源harmony是一家涵盖热泵工业与工程各环节、提供整合运营服务的集团企业，旗下的子公司为客户提供方案规划、产品生产、工程安装、售后服务的集成化服务。
鸿源harmony 在大连设有大连鸿源热能设备制造有限公司，生产各种型号、各种形式的热泵产品，包括井水源热泵、污水源热泵、海水源热泵、风冷热泵、各种空调末端产品，其热泵产品通过最严格的欧洲热泵协会的检测合格，并获得中华人民共和国的热泵工业产品生产许可证。
鸿源harmony拥有独立的企业安装资质，在大连设有大连鸿源热能工程有限公司，为客户提供热泵机房系统、室内采暖（制冷）系统、室外管网系统的整合式安装服务。
鸿源harmony在大连设有大连鸿源harmony热泵技术科研所，为客户提供最完整的技术整合服务：前期的热泵工作环境分析与调研，热泵技术方案制做，包括了从钻井设计、外网设计、热泵机房设计、室内系统设计的全方位热泵系统设计。
鸿源harmony在北京设有北京鸿源热能运营有限公司，集中指导与分配全国二十三个售后服务站的热泵运行与维护工作；同时与世界多家风险投资公司合作，为大型供暖及空调客户（二十万平米以上）提供风投服务，即吸引风投资金，承建大型供热站，通过收取供暖费的方式收回投资并实现盈利，减少了用户的投资；同时还为客户争取建设部与财政部的国家可再生能源示范资金及国际二氧化碳减排资金。

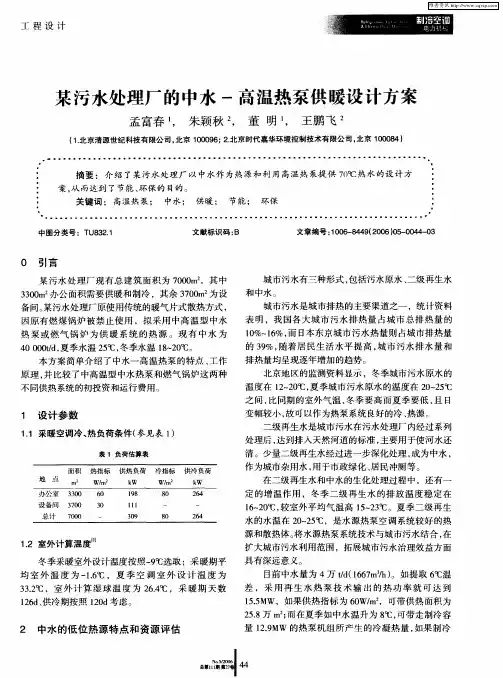

某污水处理厂的中水-高温热泵供暖设计方案
１ 设计 参数
１ 采暖空调冷、 ． １ 热负荷条件（ 参见表 １ ）
表 １ 负荷估算表
ｌ～ ０ ， ６ ２ ｑ 较室外平均气温高 ｌ～ ３Ｃ Ｃ ５ ２ｑ。夏季二级再生 水 的水 温 在 ２～ ５Ｃ ０ ２ ｑ，是 水 源热 泵 空调 系统 较好 的热
１２ 室外 计算温 度… ．
源和散热体。 将水源热泵系统技术与城市污水结合 ， 在 扩 大城 市污水 利用 范围 ，拓展 城市 污水 治理效 益方 面
２ 中水的低位 热源特 点和 资源评估
总 １ ２卷 ・ 蛳 期第 ７ ｌ‘ ＋ 第ｌ ｌ ‘
维普资讯
崔 议 计
指标 为 １０ ｍ ， ０ Ｗ／ ｚ可带 供 冷 面积为 １． Ｉ 。所 以 中 ２９万 ｌ ｌ 水 资源 足 以满足 污水 处理 厂 自身供冷 、 供热 的需 求 ， 并
维普资讯
工 程 设 计
某 污水处理厂 的中水 一高温热泵供 暖设 计方案
孟富春 － 朱颖秋 董 明 王鹏飞 ， ， ，
（． １北京清源世纪科技有限公 司， 北京 １ ０ ９ ； ． ０ ０ ６ ２北京时代嘉华环境控制技术有限公 司， 北京 １ ０ ８ ０ ０ ４）
有很大 的发展 空 间 。
环泵。
根据 冬 季热 负荷计 算冬 季 中水用 量 。需 要从 中水 提 热 的 热 泵 系 统 的 负 荷 为 ３９ Ｗ， 中水 用 量 为 Ｇ＝ ０ｋ
３ ９ ３ ０ ＋ １ ２ ６ １ ３ ３ ． （ ／ ）其 中 ６为 巾水 的 ０ ｘ ６ ０ ４ ８ ＋ ＋ ． ＝ ３３ ｍ３ （ ３ ｈ
３ ０ｍ 办公面积需要供暖和制冷 ，其余 ３ ０ｍ 为设 ３０ ２ ７０ 备 间 。 污水 处理 厂原使 用传 统 的暖气 片式散 热方式 ， 某

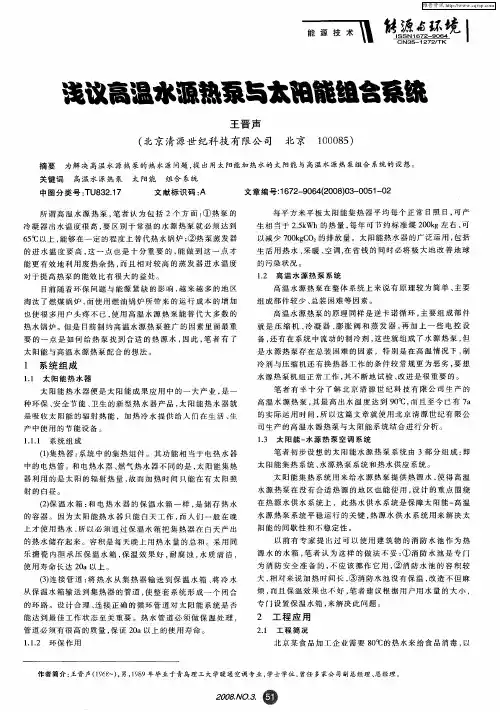

浅议高温水源热泵与太阳能组合系统
